Замена разговорного динамика Google Pixel 9a

Разрядите аккумулятор вашего Pixel до уровня ниже 25% перед началом этого ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Сильно надавите инструментом для извлечения SIM‑лотка, насадкой или выпрямлённой скрепкой в отверстие лотка SIM на нижнем торце телефона, пока лоток не выйдет.

Рядом с лотком SIM находится небольшое отверстие микрофона — не перепутайте их!

Извлеките лоток SIM‑карты.

Клей фиксирует заднюю крышку к рамке. Нагрев крышки размягчает клей, облегчая их разделение.

Используйте фен, чтобы нагреть всю заднюю крышку.

Нагревайте телефон только до уровня, при котором он станет тёплым на ощупь. Сильный нагрев может повредить заднюю крышку, экран или аккумулятор.

Установите присоску рядом с центром правого торца задней крышки, как можно ближе к краю.

Сильным, равномерным усилием потяните за присоску вверх, пока не образуется зазор между крышкой и рамкой.

Вставьте наконечник лопатки для открытия в зазор.

Задняя крышка закреплена клеем по периметру рамки и около камер. Используйте это изображение как ориентир при отделении клея.

При отделении клея на левой и правой кромке не вставляйте лопатку более чем на 3 мм, чтобы не повредить катушку беспроводной зарядки и её графитовую плёнку.

Если возникнут трудности с отделением клея, нагрейте ещё и повторите попытку.

Проведите лопаткой вдоль правого края, через верхний правый угол и по верхней кромке, чтобы отделить клей, фиксирующий заднюю крышку.

Вставьте лопатку для открытия в начальный зазор, который вы создали у центра правого края задней крышки.

Проведите лопатку вниз по правому краю, вдоль нижнего края и вверх по левому краю, чтобы отделить клей, фиксирующий крышку.

Вставьте плоскую кромку лопатки под верхнюю часть левого края задней крышки, рядом с окантовкой камеры.

Поверните лопатку и приложите постоянное давление, чтобы отделить клей вокруг окантовки камеры.

Снимите заднюю крышку.

Если вы ощущаете сопротивление, пройдитесь лопаткой по периметру крышки и отделите оставшиеся участки клея.

Если окантовка камеры оторвалась от задней крышки и осталась приклеенной к телефону, выполните этот шаг, чтобы её снять. В противном случае пропустите этот шаг.

Подденьте лопатку под окантовку камеры и отожмите её для снятия.

Вставляйте лопатку всего на несколько миллиметров под окантовку, иначе вы рискуете повредить камеры.

Если возникли трудности, слегка нагрейте окантовку камеры.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить 16 винтов, фиксирующих модуль беспроводной зарядки:

Тринадцать винтов длиной 5.0 мм

Три винта длиной 2.2 мм

В ходе этого ремонта следите за каждым винтом и возвращайте его точно в то же место, чтобы не повредить телефон.

Используйте острый наконечник лопатки, чтобы поддеть и отщёлкнуть модуль беспроводной зарядки от двух вырезов — одного справа от порта зарядки и другого на левой кромке чуть ниже камеры.

Снимите модуль беспроводной зарядки.

Будьте осторожны, чтобы не повредить аккумулятор инструментами при его отключении.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 1,7 мм, крепящий крышку разъёма аккумулятора.

Используйте пинцет, чтобы приподнять и снять крышку разъёма аккумулятора.

Используйте лопатку, чтобы приподнять и отсоединить пресс‑разъём кабеля аккумулятора press connector.

Используйте отвертку 3IP Torx Plus, чтобы выкрутить два винта длиной 2,8 мм, крепящие плату.

Будьте осторожны, чтобы не запачкать камеры при обращении с платой.

Перед попыткой вынуть плату ещё раз проверьте, что вы вынули лоток SIM-карты.

Вставьте наконечник лопатки под отверстие для винта рядом с камерами и приподнимите плату, пока не сможете удержать её пальцами.

Не пытайтесь полностью вынимать плату пока — она всё ещё соединена с рамой кабелем экрана.

Возьмите узкую часть платы пальцами и приподнимите до тех пор, пока защёлка у нижнего края аккумулятора не освободится.

Сдвиньте верхний край платы вправо от рамы, пока порт зарядки полностью не выйдет из выемки.

Плата может сместиться во время этого шага. Держите её устойчиво, но не захватывайте объективы камер или разъёмы.

Примените присоску к экрану и используйте её как подпорку для телефона.

Осторожно положите плату ровно на рабочую поверхность, следя за тем, чтобы не натянуть кабель экрана.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 1,7 мм, крепящий крышку кабеля экрана.

Используйте пинцет, чтобы приподнять и снять крышку кабеля экрана.

Используйте ровный конец лопатки, чтобы приподнять и отсоединить пресс‑разъём кабеля экрана press connector.

Сдвиньте плату от рамы и извлеките её.

Снимите присоску с экрана и положите телефон на стол.

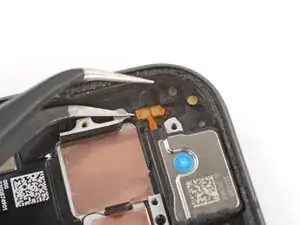

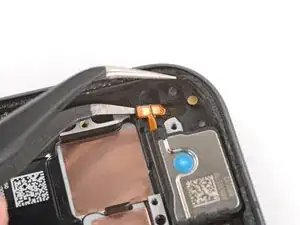

Просуньте одно плечо изогнутого пинцета под кабель динамика разговорного динамика и приподнимите, чтобы отлепить его от рамы.

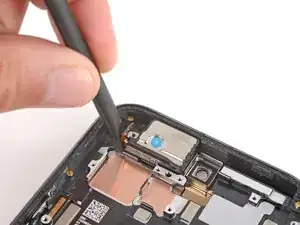

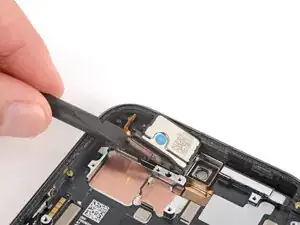

Используйте ровный конец лопатки, чтобы приподнять разговорный динамик за его левый край.

Динамик приклеен к раме, поэтому может потребоваться приложить силу.

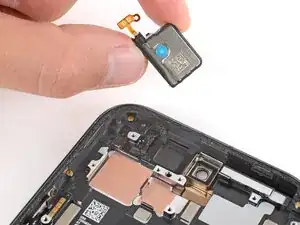

Снимите разговорный динамик.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать телефон обратно.

Используйте ровный конец лопатки и пинцет, чтобы соскаблить и удалить старый клей разговорного динамика с рамы.

Наклейте полоски тонкой двусторонней ленты на нижнюю часть разговорного динамика по периметру.

Установите разговорный динамик в его вырез (кабель — слева) и плотно прижмите, пока он не защёлкнется на месте.

Используйте ровный конец лопатки, чтобы прижать кабель разговорного динамика к раме, убедившись, что круглое вырезное отверстие надвинется на направляющий штырь.

Проверьте состояние термопрокладок на плате — они будут либо на нижней стороне платы, либо приклеены к соответствующим местам на рамке.

Если прокладки порваны, повреждены или изношены, выполните следующие пять шагов для их замены. Если нет — пропустите пять шагов вперёд.

Используйте плоский конец лопатки, чтобы соскрести и удалить повреждённые термопрокладки.

Используйте изопропиловый спирт высокой концентрации (>90%) и кофейный фильтр, чтобы очистить и удалить любые остатки там, где были термопрокладки.

Термопрокладки очень деликатны и их легко сместить при установке и снятии подложек. Работайте медленно — корректное размещение обеспечит надёжный отвод тепла.

Снимите текстурированную подложку с меньшей термопрокладки.

Аккуратно установите прокладку на плату.

Используйте эту фотографию как ориентир для выравнивания прокладки.

Используйте плоский конец лопатки или палец, чтобы слегка прижать всю поверхность термопрокладки, закрепив её на месте без деформации.

Медленно приподнимайте и снимайте оставшиеся подложки с верхней части термопрокладки.

Если термопрокладка начинает подниматься вместе с подложкой, положите её обратно и снова прижмите для закрепления.

Повторите предыдущие два шага, чтобы установить оставшуюся, большую термопрокладку.

Используйте эту фотографию как ориентир для выравнивания прокладки.

Если ещё не установлено, подпереть телефон присоской.

Сдвиньте плату вверх вдоль рамки так, чтобы кабель экрана оказался рядом с его разъёмом.

Совместите прижимной разъём кабеля экрана с его гнездом и нажмите подушечкой пальца — сначала с одной стороны, затем с другой — пока он не защёлкнется.

Используйте пинцет, чтобы зацепить нижний край крышки разъёма кабеля экрана, затем опустите крышку вниз и уложите её ровно.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 1,7 мм, фиксирующий крышку разъёма кабеля экрана.

Будьте осторожны, не замызгайте камеры при обращении с платой.

Переверните плату вверх, чтобы она аккуратно лежала в углублении рамки.

Снимите присоску и положите телефон экраном вниз.

При установке платы убедитесь, что кабель батареи не зажался под ней. Возможно, потребуется аккуратно отогнуть его в сторону.

Толкните плату к нижней части рамки и нажмите на разъём зарядки, пока он не встанет на своё место в вырезе.

Нажмите на центр нижнего края платы, пока защёлка возле батареи не зафиксируется.

Нажмите на верхний край платы, чтобы она вошла в своё углубление. Убедитесь, что камеры лежат заподлицо и не под углом.

Используйте отвертку Torx Plus 3IP, чтобы установить два винта длиной 2,8 мм, фиксирующие плату.

Перед затяжкой убедитесь, что плата лежит ровно и под ней ничего не зажато.

Используйте лопатку, чтобы соскрести и удалить шесть маленьких кусочков клея вокруг задних камер.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), чтобы очистить и удалить остатки клея, которые были удалены.

Снимите большую прозрачную подложку с клеевой прокладки внутренней части корпуса и уложите её вокруг отверстий камер.

Используйте вырезы для маленьких серебристых площадок, чтобы помочь выровнять клей.

Плоским концом лопатки плотно прижмите каждую часть клея, закрепив их на месте.

Удалите цветную подложку, потянув за язычок в верхней кромке.

Если клей начинает отрываться вместе с подложкой, положите его обратно и снова закрепите лопаткой.

Используйте лопатку, чтобы крепко прижать каждую из шести полосок клея внутренней крышки, чтобы зафиксировать их.

Эти полоски клея легко отрываются при снятии последних защитных пленок, поэтому убедитесь, что они надежно закреплены.

Используйте палец, чтобы совместить контакт разъема питания аккумулятора с его гнездом и нажмите, чтобы подключить его.

Не применяйте силу при установке разъема. Если возникают трудности, переставьте его и попробуйте снова.

Используйте пинцет, чтобы зацепить левый край крышки разъема аккумулятора и зафиксировать его, затем положите крышку ровно.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 1,7 мм, фиксирующий крышку разъема аккумулятора.

Поместите модуль беспроводной зарядки на рамку.

Используйте пальцы, чтобы плотно прижать по периметру модуль беспроводной зарядки и вернуть на место все его защелки.

Используйте отвертку Torx Plus 3IP, чтобы установить 16 винтов, фиксирующих модуль беспроводной зарядки:

Тринадцать винтов длиной 5,0 мм

Три винта длиной 2,2 мм

Не торопитесь в следующих двух шагах. Чистая рамка позволяет новой ленте клея ложиться ровно, обеспечивая лучшее сцепление.

Используйте лопатку и пинцет, чтобы соскрести и удалить весь старый клей задней крышки с периметра телефона.

Если вы соскребли кусок, который можно схватить пальцами, можно тянуть длинные секции клея. Тяните медленно и прямо в противоположном направлении от клея.

С помощью изопропилового спирта высокой концентрации (>90%) и безворсовой ткани (или кофейного фильтра) очистите участки рамки, где был клей.

Перед нанесением клеевой ленты задней крышки убедитесь, что понимаете, как она ляжет на рамку. Если вы приклеите неправильно, придется начинать заново с новой лентой.

Держите ленту над рамкой, чтобы определить её ориентацию. Используйте вырез под камеру на подложке, чтобы представить, как она ляжет на рамку.

Отделите верхнюю половину большой прозрачной подложки, чтобы открыть клей — пока не снимайте подложку полностью.

Не торопитесь при совмещении клеевой ленты с рамкой — она очень липкая и не перемещается после приклеивания.

Сложив большую прозрачную подложку вниз к нижней части телефона, положите открытую верхнюю кромку клея на рамку.

Используйте кромку рамки для точного совмещения клея.

Когда верхняя кромка правильно совмещена, аккуратно прижмите верхние углы пальцами, чтобы зафиксировать клей.

Медленно прилаживайте оставшуюся часть клеевой ленты к рамке, прижимая её и очищая большую подложку по мере продвижения.

Используйте вытяжную петлю, чтобы удалить большую цветную подложку.

Используйте лопатку, чтобы плотно прижать клей по периметру телефона и закрепить заднюю крышку на рамке.

Если при снятии задней крышки декоративная окантовка камеры оторвалась, выполните следующие пять шагов для её установки. В противном случае пропустите пять шагов вниз.

Используйте лопатку, чтобы соскрести и удалить старый клей с окантовки камеры и соответствующего места на задней крышке.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), чтобы очистить и удалить остатки клея с окантовки камеры и соответствующего места на задней крышке.

Снимите большую прозрачную подложку с клея окантовки камеры.

Поместите клей поверх окантовки камеры и зафиксируйте её на месте.

Используйте лопатку, чтобы плотно прижать по периметру окантовку камеры и зафиксировать клей.

Удалите вторую, цветную подложку с клейкой ленты окантовки камеры.

Выровняйте окантовку камеры так, чтобы квадратная поролоновая прокладка была максимально близко к краю.

Используйте пальцы, чтобы прижать окантовку камеры к задней крышке, сильно сжимая по периметру для закрепления клеем.

Используйте плоский конец лопатки, чтобы соскрести и удалить весь старый клей, оставшийся на задней крышке, включая пять маленьких овальных кусочков клея.

Если вы не видите все овальные кусочки клея, некоторые могли прилипнуть к рамке телефона.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую салфетку (или бумажный фильтр для кофе), чтобы очистить и удалить остатки клея.

Удалите большую прозрачную подложку с внутреннего клеевого слоя задней крышки.

Разместите клей на нижней части задней крышки, убедившись, что вырез проходит вокруг окантовки камеры.

Используйте пальцы или лопатку, чтобы плотно прижать пять маленьких кусочков клея и закрепить их на задней крышке.

Медленно оторите и удалите оставшуюся подложку.

Если клей начинает отрываться вместе с подложкой, положите её обратно и используйте лопатку, чтобы снова закрепить клей.

Используйте острый конец лопатки, чтобы поднять и удалить пластиковые подложки с клея вокруг задних камер.

Если клей начинает отрываться вместе с подложкой, положите её обратно и используйте лопатку, чтобы снова закрепить клей.

Используйте выдвижные язычки, чтобы удалить последнюю подложку с клея задней крышки.

Выровняйте заднюю крышку над рамкой и прижмите её на место.

Плотно прижмите по периметру задней крышки и рядом с окантовкой камеры, чтобы все клеевые слои задней крышки сцепились.

Вставьте лоток для SIM-карты полностью в его слот на нижнем торце телефона.
