Замена ультраширокоугольной камеры Google Pixel 9a

Перед началом ремонта разрядите аккумулятор вашего Pixel до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Плотно вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в отверстие лотка SIM на нижнем торце телефона, пока лоток не выйдет.

Рядом с лотком SIM находится небольшое отверстие микрофона — не путайте их!

Извлеките лоток SIM‑карты.

Задняя крышка приклеена к рамке. Нагрев крышки размягчает клей, облегчая разъединение.

Используйте фен, чтобы нагреть всю заднюю крышку.

Нагревайте телефон только до состояния, когда он станет тёплым на ощупь. Сильный перегрев может повредить заднюю крышку, экран или аккумулятор.

Приложите присоску ближе к центру правого края задней крышки, как можно ближе к краю.

Потяните присоску вверх сильной, равномерной силой, пока не образуется зазор между крышкой и рамкой.

Вставьте кончик пластиковой лопатки в зазор.

Задняя крышка зафиксирована клеем по периметру рамки и рядом с камерами. Используйте эту фотографию как ориентир при отделении клея.

При отделении клея на левой и правой кромке не вставляйте лопатку глубже чем 3 мм, чтобы не повредить катушку беспроводной зарядки и её графитовую плёнку.

Если у вас возникают трудности с отделением клея, примените больше нагрева и попробуйте снова.

Проведите лезвием лопатки вверх по правому краю, вокруг верхнего правого угла и вдоль верхнего края, чтобы отделить клей, удерживающий заднюю крышку.

Вставьте пластиковую лопатку в начальный зазор, который вы создали рядом с центром правого края задней крышки.

Проведите лопатку вниз по правому краю, вдоль нижнего края и вверх по левому краю, чтобы отделить клей, фиксирующий крышку.

Вставьте плоскую кромку пластиковой лопатки под верхнюю часть левого края задней крышки, рядом с ободком камеры.

Поверните лопатку и приложите постоянное давление, чтобы отделить клей вокруг ободка камеры.

Снимите заднюю крышку.

Если вы чувствуете сопротивление, пройдитесь по периметру крышки и используйте лопатку, чтобы отделить оставшийся клей.

Если ободок камеры оторвался от задней крышки и остался приклеенным к телефону, выполните этот шаг, чтобы снять его. В противном случае пропустите этот шаг.

Просуньте пластиковой лопаткой под ободок камеры и приподнимите, чтобы снять его.

Вставляйте лопатку только на несколько миллиметров под ободок, иначе вы рискуете повредить камеры.

Если возникают трудности, слегка нагрейте ободок камеры.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить 16 винтов, фиксирующих модуль беспроводной зарядки:

Тринадцать винтов длиной 5,0 мм

Три винта длиной 2,2 мм

В ходе ремонта храните каждый винт и следите, чтобы он возвращался на своё исходное место, чтобы избежать повреждения телефона.

Используйте наконечник лопатки, чтобы поддеть и отщёлкнуть модуль беспроводной зарядки от двух вырезов — одного справа от порта зарядки и другого на левой кромке чуть ниже камеры.

Снимите модуль беспроводной зарядки.

Будьте осторожны, чтобы не повредить аккумулятор инструментами при его отключении.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 1,7 мм, закрепляющий крышку разъема аккумулятора.

Используйте пинцет, чтобы приподнять и снять крышку разъема аккумулятора.

Используйте лопаточку, чтобы отжать и отсоединить кабель аккумулятора — пресс‑разъем.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,8 мм, закрепляющие плату логики.

Будьте осторожны, чтобы не запачкать камеры при обращении с платой логики.

Прежде чем пытаться снять плату логики, дважды проверьте, что вы вынули лоток для SIM‑карты.

Вставьте концом лопаточки под отверстие для винта рядом с камерами и приподнимите плату до тех пор, пока не сможете ухватить её пальцами.

Не пытайтесь полностью снять плату логики пока — она всё ещё соединена с каркасом кабелем экрана.

Возьмитесь пальцами за узкую часть платы и приподнимите до тех пор, пока защёлка возле нижнего края аккумулятора не освободится.

Сдвиньте верхний край платы вправо от рамки до тех пор, пока разъём зарядного порта полностью не выйдет из своего гнезда.

Плата логики может сместиться в этот момент. Держите её устойчиво, но не сжимайте объективы камер или разъёмы.

Примените присоску к экрану и используйте её, чтобы приподнять телефон.

Аккуратно положите плату логики на рабочую поверхность, следя за тем, чтобы не натянуть кабель экрана.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 1,7 мм, закрепляющий крышку разъёма кабеля экрана.

Используйте пинцет, чтобы приподнять и снять крышку разъёма кабеля экрана.

Используйте плоский конец лопаточки, чтобы отжать и отсоединить кабель экрана — пресс‑разъем.

Сдвиньте плату логики от рамки и извлеките её.

Держите плату логики слегка приподнятой над рабочей поверхностью при работе с камерой — не прижимайте плату к поверхности, чтобы не повредить хрупкие компоненты.

Используйте плоский конец лопаточки, чтобы отжать и отсоединить ультраширокоугольную камеру — пресс‑разъем.

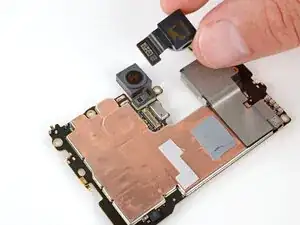

Снимите ультраширокоугольную камеру.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать телефон обратно.

Пока оставьте любые защитные крышки или вкладыши на объективе — они защитят линзу при сборке. Вы снимете их перед установкой задней крышки.

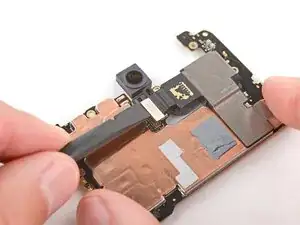

Установите ультраширокоугольную камеру на плату логики, избегая любых пятен на линзе.

Совместите пресс‑разъем с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не щёлкнет на месте.

Проверьте состояние термопрокладок платы логики — они будут либо на нижней стороне платы, либо приклеены к соответствующему месту на рамке.

Если прокладки порваны, разорваны или иным образом повреждены, выполните следующие пять шагов, чтобы заменить их. Если нет — пропустите пять шагов вперёд.

Используйте плоский конец лопаточки, чтобы соскрести и удалить повреждённые термопрокладки.

Используйте изопропиловый спирт высокой концентрации (>90%) и кофейный фильтр, чтобы очистить и удалить остатки там, где были термопрокладки.

Теплопрокладки очень хрупкие и их легко сместить при размещении и снятии защитных слоёв. Не торопитесь при установке — правильное положение обеспечит надлежащий отвод тепла.

Снимите текстурированный защитный слой с меньшей теплопрокладки.

Осторожно разместите прокладку на плате.

Используйте эту фотографию как ориентир для выравнивания прокладки.

Плоским концом лопатки или пальцем осторожно прижмите всю поверхность теплопрокладки, закрепляя её на месте, не деформируя.

Медленно поднимите и снимите оставшиеся защитные слои с верхней части теплопрокладки.

Если теплопрокладка начинает подниматься вместе с защитным слоем, положите её обратно и снова прижмите, чтобы закрепить.

Повторите предыдущие два шага, чтобы установить оставшуюся, большую теплопрокладку.

Используйте эту фотографию как ориентир для выравнивания прокладки.

Если ещё не установлено, подоприте телефон с помощью присоски.

Подвиньте плату вверх к рамке так, чтобы шлейф экрана оказался рядом с его разъёмом.

Совместите пресс‑разъём шлейфа экрана с его гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не защёлкнется.

Используйте пинцет, чтобы зацепить нижний край крышки шлейфа экрана и зафиксировать её, затем прижмите крышку плоско.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 1,7 мм, фиксирующий крышку шлейфа экрана.

Будьте осторожны, чтобы не запачкать камеры при работе с платой.

Переверните плату вверх так, чтобы она аккуратно лежала в углублении рамки.

Снимите присоску и положите телефон экраном вниз.

При установке платы убедитесь, что кабель батареи не зажать снизу. Возможно, его потребуется аккуратно отогнуть в сторону.

Толкните плату к нижней части рамки и нажмите на разъём зарядного порта, пока он не защёлкнется в вырезе.

Нажмите в центре нижнего края платы, пока защёлка возле батареи не зафиксируется.

Нажмите на верхний край платы, чтобы она вошла в своё углубление. Убедитесь, что камеры сидят заподлицо и не находятся под углом.

Используйте отвертку Torx Plus 3IP, чтобы установить два винта длиной 2,8 мм, фиксирующие плату.

Убедитесь, что плата лежит ровно и ничего не зажато снизу, прежде чем затягивать эти винты.

Используйте лопатку, чтобы поддеть и удалить шесть небольших кусочков клея вокруг задних камер.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или фильтр для кофе), чтобы очистить и удалить остатки клея.

Снимите большой прозрачный защитный слой с клея внутренней рамки и разместите его вокруг отверстий для камер.

Используйте вырезы под маленькие серебристые контактные площадки для выравнивания клея.

Плоским концом лопатки крепко прижмите каждый кусочек клея, фиксируя их на месте.

Снимите цветной защитный слой, потянув за язычок на верхнем крае.

Если клей начинает подниматься вместе с защитным слоем, положите его обратно и снова прижмите лопаткой.

Используйте лопатку, чтобы плотно прижать каждый из шести кусочков клея внутренней рамки и закрепить их.

Эти кусочки клея могут легко оторваться при снятии последних защитных слоёв, поэтому убедитесь, что они надёжно закреплены.

Используйте палец, чтобы совместить пресс‑разъём батареи с его гнездом и нажмите для подключения.

Не пытайтесь вдавливать разъём силой. Если возникают трудности, перенесите его и попробуйте снова.

Используйте пинцет, чтобы зацепить левый край крышки разъёма батареи и зафиксировать её, затем опустите крышку ровно.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 1,7 мм, фиксирующий крышку разъёма батареи.

Поместите модуль беспроводной зарядки на каркас.

Пальцами плотно прижмите по периметру модуль беспроводной зарядки, чтобы защёлкнуть все его клипсы.

Используйте отвертку Torx Plus 3IP, чтобы установить 16 винтов, фиксирующих модуль беспроводной зарядки:

Тринадцать винтов длиной 5,0 мм

Три винта длиной 2,2 мм

Не торопитесь в следующих двух шагах. Чистый каркас позволяет клею для задней крышки ложиться ровно, обеспечивая лучшее сцепление.

Используйте лопатку и пинцет, чтобы соскоблить и удалить весь старый клей задней крышки с периметра телефона.

Если вы соскребли кусок достаточно большой, чтобы захватить его пальцами, можно выдергивать длинные секции клея. Тяните медленно и прямо в противоположном направлении от клея.

С помощью изопропилового спирта высокой концентрации (>90%) и безворсовой ткани (или кофейного фильтра) очистите участки каркаса, где был клей.

Перед нанесением клея для задней крышки убедитесь, как он будет располагаться на каркасе. При неправильном нанесении придётся начинать заново с новым клеем.

Держите клей над каркасом, чтобы определить его ориентацию. Вырез под камеру на защитной плёнке поможет представить, как он ляжет на каркас.

Отделите верхнюю половину большой прозрачной защитной плёнки, чтобы открыть клей — не снимайте плёнку полностью.

Тщательно выравнивайте клей относительно каркаса — он очень липкий и после прикладывания не перемещается.

Сложив большую прозрачную плёнку к нижней части телефона, уложите открытый верхний край клея на каркас.

Используйте кромку каркаса для выравнивания клея.

Когда верхний край выровнен, аккуратно прижмите верхние углы пальцами, чтобы зафиксировать клей.

Медленно укладывайте оставшийся клей на каркас, прижимая его и одновременно снимая большую плёнку по ходу работы.

Используйте вытяжную полоску, чтобы снять большую цветную защитную плёнку.

Используйте лопатку, чтобы плотно прижать клей по периметру телефона и закрепить его на каркасе.

Если окантовка камеры отошла при снятии задней крышки, выполните следующие пять шагов для её установки. В противном случае пропустите следующие пять шагов.

Используйте лопатку, чтобы соскоблить и удалить оставшийся старый клей с окантовки камеры и соответствующего места на задней крышке.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую ткань (или кофейный фильтр), чтобы очистить и удалить остатки клея с окантовки камеры и соответствующего места на задней крышке.

Снимите большую прозрачную плёнку с клея окантовки камеры.

Наклейте клей поверх окантовки камеры и установите её на место.

Используйте лопатку, чтобы плотно прижать клей по периметру окантовки камеры и зафиксировать её.

Снимите вторую, цветную защитную плёнку с клея окантовки камеры.

Выравняйте окантовку камеры так, чтобы квадратный поролоновый фрагмент был ближе к краю.

Пальцами прижмите окантовку камеры к задней крышке, сильно прижимая по периметру, чтобы зафиксировать её клеем.

Используйте плоский конец лопатки, чтобы соскоблить и удалить весь старый клей, оставшийся на задней крышке, включая пять маленьких овальных кусочков клея.

Если вы не видите всех овальных кусочков, некоторые могли остаться на каркасе телефона.

Используйте изопропиловый спирт высокой концентрации (>90%) и безворсовую тряпку (или кофейный фильтр) для очистки и удаления остатков клея, которые вы удалили.

Удалите большую прозрачную подкладку с внутреннего клеевого слоя задней крышки.

Разместите клей на нижней части задней крышки, убедившись, что вырез охватывает окантовку камеры.

Используйте пальцы или лопатку, чтобы крепко прижать пять небольших клеевых элементов, закрепляя их на задней крышке.

Медленно оторвите и удалите оставшуюся подкладку.

Если клей начинает отрываться вместе с подкладкой, положите его обратно и используйте лопатку, чтобы снова закрепить клей.

Удалите любую защитную крышку объектива или подкладки с ультраширокоугольной камеры.

Используйте острый конец лопатки, чтобы поддеть и удалить пластиковые подкладки с клея вокруг тыльных камер.

Если клей начинает отрываться вместе с подкладкой, положите её обратно на место и используйте лопатку, чтобы снова закрепить клей.

С помощью вытягивающих язычков удалите последнюю подкладку с клея задней крышки.

Выровняйте заднюю крышку относительно рамки и прижмите её на место.

Сильно прижмите по периметру задней крышки и вблизи окантовки камеры, чтобы все клеевые элементы задней крышки схватились.

Полностью вставьте лоток для SIM‑карты в его гнездо на нижнем торце телефона.
