Замена откидывающейся аккумуляторной батареи Google Pixel 9 Pro Fold

Перед началом ремонта разрядите батарею телефона ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

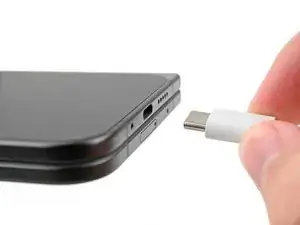

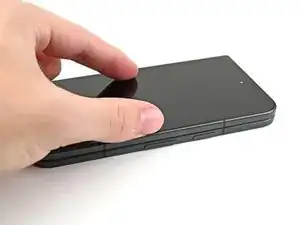

Отключите все кабели от телефона и полностью выключите устройство.

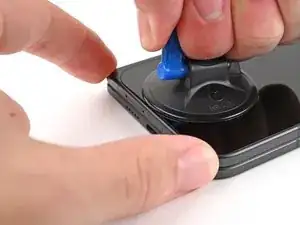

Прикрепите присоску к экрану как можно ближе к центру нижнего края.

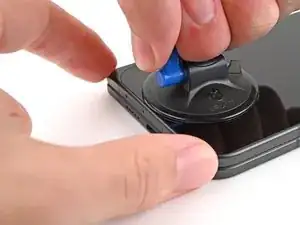

Потяните присоску вверх с сильной, равномерной силой, чтобы создать зазор между экраном и корпусом.

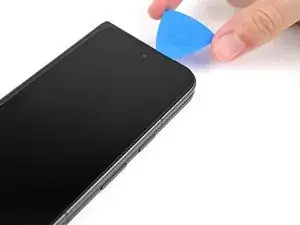

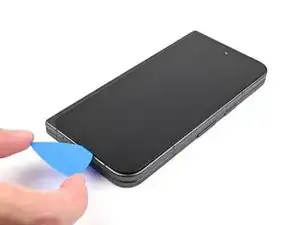

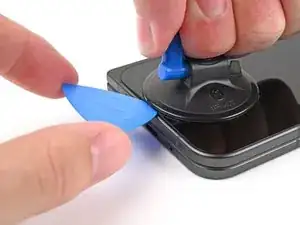

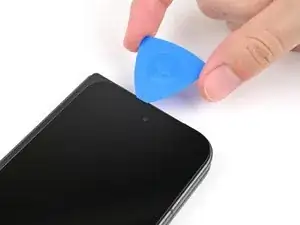

Вставьте медиатор для вскрытия в образовавшийся зазор.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске удержаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно намертво приклеить присоску к экрану суперклеем.

В течение следующих четырёх шагов не вставляйте медиатор глубже 3 мм, чтобы не повредить внутренние компоненты.

По желанию можно измерить и отметить медиатор на 3 мм от кончика, чтобы контролировать глубину.

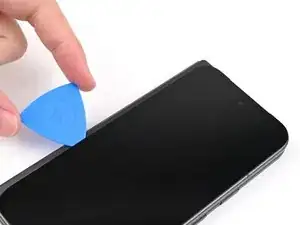

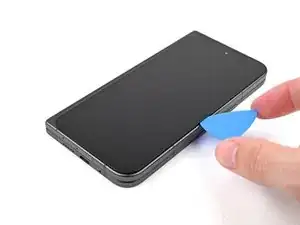

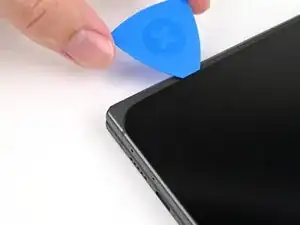

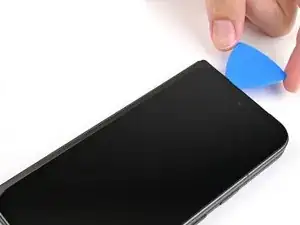

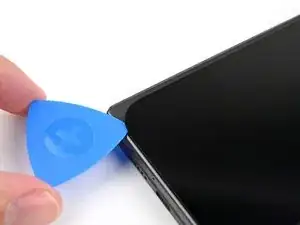

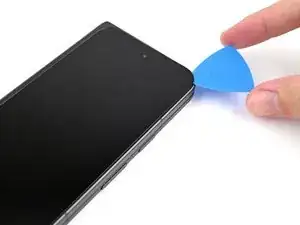

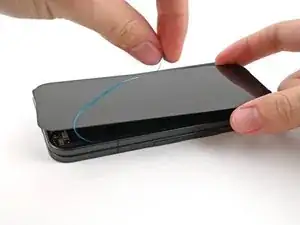

Проведите медиатором по нижнему правому углу и вверх по правому краю экрана, чтобы отделить клей.

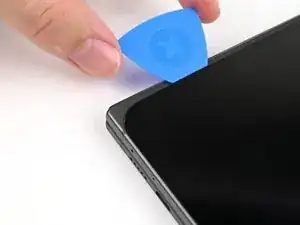

Проведите медиатором вокруг верхнего правого угла и остановитесь перед фронтальной камерой.

Вытащите медиатор так, чтобы под экран оказалась только его вершинка.

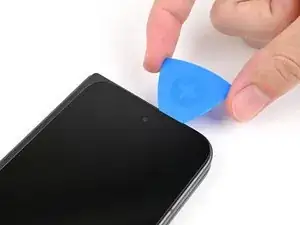

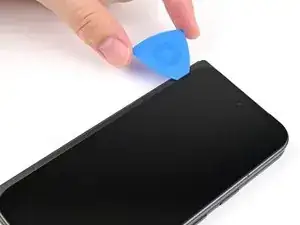

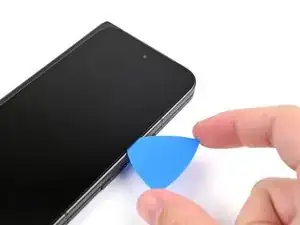

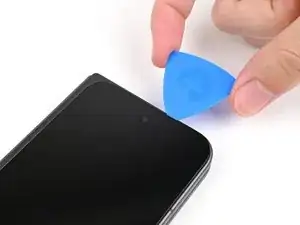

Проведите медиатором по верхнему краю экрана, пока не пройдёте фронтальную камеру.

Перед продолжением верните медиатор на исходную глубину.

Проведите медиатором вокруг верхнего левого угла и остановитесь примерно на двух третях вниз по левому краю экрана.

Не проводите медиатор дальше, иначе вы рискуете повредить шлейф дисплея.

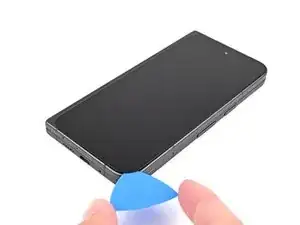

Вытащите медиатор на глубину 2 мм и поверните его вокруг нижнего левого угла, чтобы отделить оставшийся клей.

Пока не снимайте экран полностью — он всё ещё подключён к телефону кабелем.

На этом этапе экран должен быть свободен от корпуса. Если по краям остаётся сопротивление, используйте медиатор, чтобы отделить оставшийся клей.

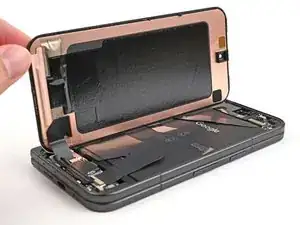

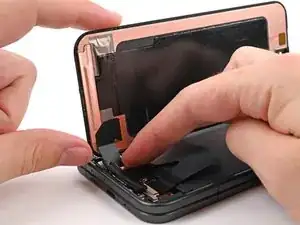

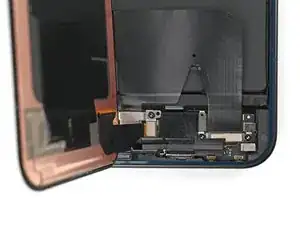

Поднимите правый край экрана и откиньте его через левый край телефона, как книгу.

Подоприте экран за присоску или чистым, прочным предметом.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается в то же место, откуда был вынут.

Хотя в Pixel 9 Pro Fold используются винты Torx Plus, подходят и стандартные биты Torx. Используйте такой же размер или на размер больше (биты T3 или T4 Torx с винтами 3IP Torx Plus) и применяйте постоянное усилие вниз, чтобы избежать срывов головки.

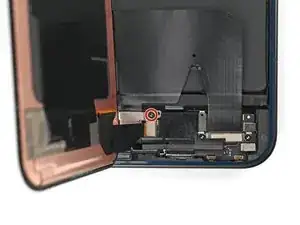

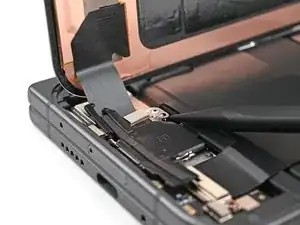

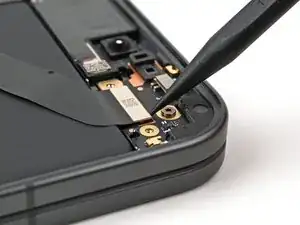

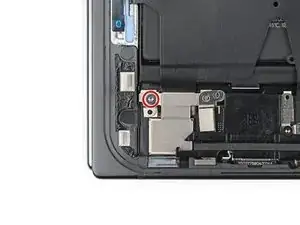

Используйте отвёртку Torx Plus 3IP, чтобы вывернуть винт длиной 2.2 мм, крепящий кронштейн шлейфа дисплея.

Проводящая лента фиксирует кронштейн шлейфа дисплея к корпусу.

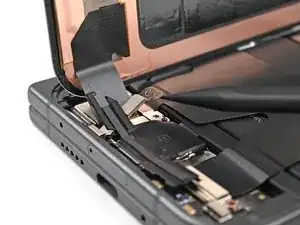

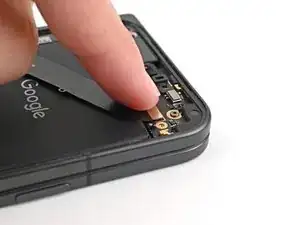

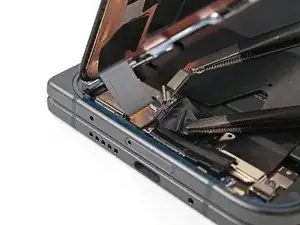

Используйте лопаточку или пальцы, чтобы приподнять кронштейн шлейфа дисплея и получить доступ к нажимному разъёму под ним.

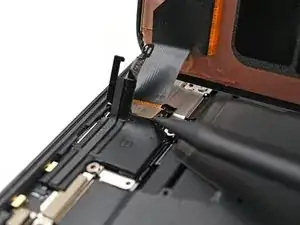

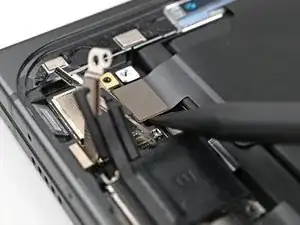

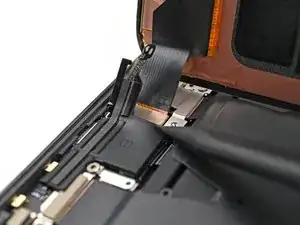

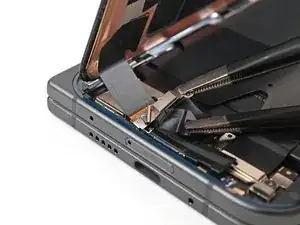

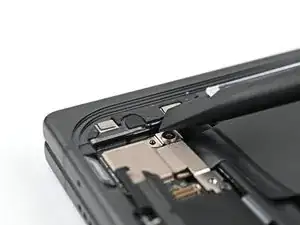

Используйте острый конец лопаточки, чтобы поддеть и отсоединить нажимной разъём шлейфа дисплея.

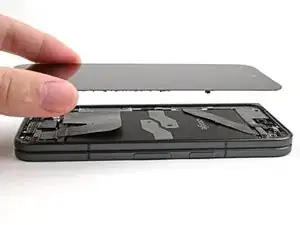

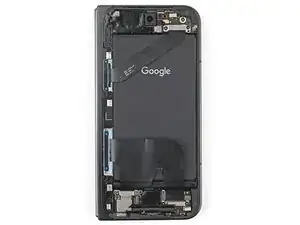

Снимите экран с корпуса и удалите его.

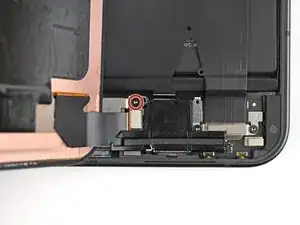

Используйте отвёртку Torx Plus 3IP, чтобы вывернуть винт длиной 2.0 мм, крепящий кронштейн батареи.

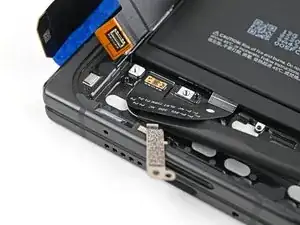

Проводящая лента фиксирует кронштейн разъёма батареи к нижней плате.

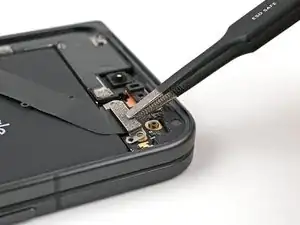

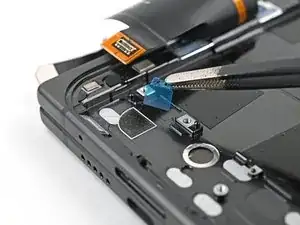

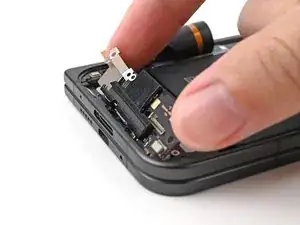

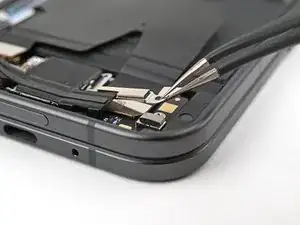

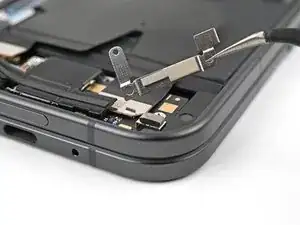

Используйте пинцет или пальцы, чтобы отодвинуть кронштейн батареи в сторону от нажимного разъёма батареи.

Используйте острый конец лопаточки, чтобы поддеть и отсоединить нажимной разъём батареи.

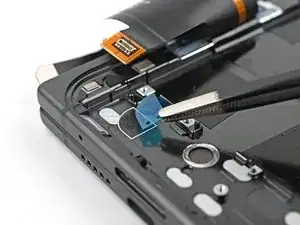

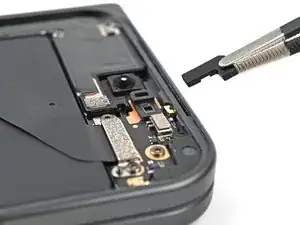

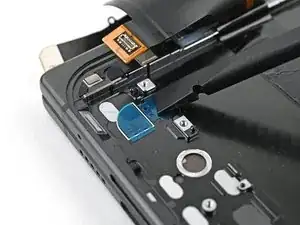

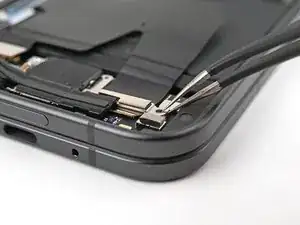

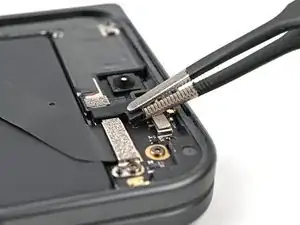

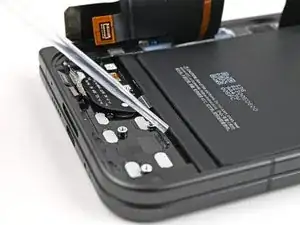

Используйте пинцет или пальцы, чтобы снять резиновый блок, закрывающий винт на верхней плате.

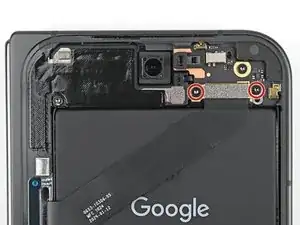

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,2 мм, фиксирующие держатель верхнего кабеля межсоединения.

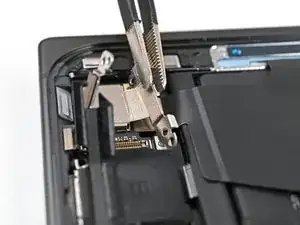

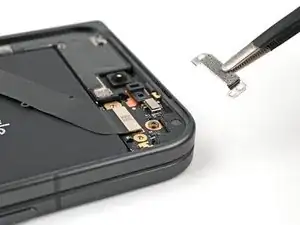

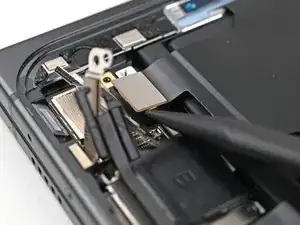

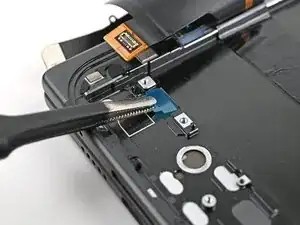

Используйте пинцет или пальцы, чтобы снять держатель верхнего кабеля межсоединения.

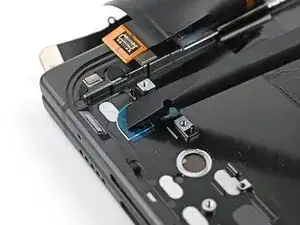

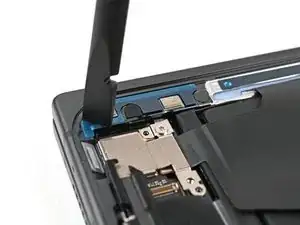

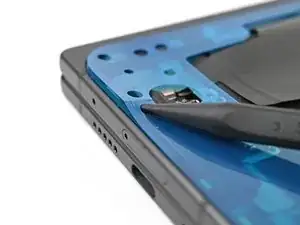

Вставьте наконечник лопатки под верхний правый угол прижимного разъёма верхнего кабеля межсоединения, рядом с золотым маркером.

Подденьте и отсоедините прижимной разъём верхнего кабеля межсоединения.

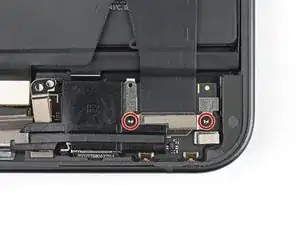

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,2 мм, фиксирующие держатель нижнего кабеля межсоединения.

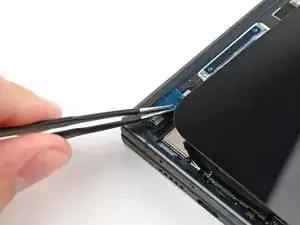

Используйте пинцет или пальцы, чтобы снять держатель нижнего кабеля межсоединения с нижней платы.

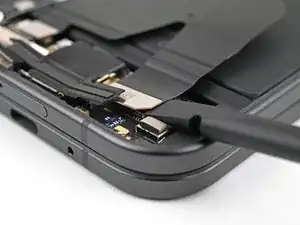

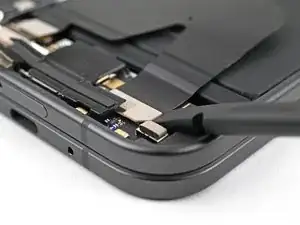

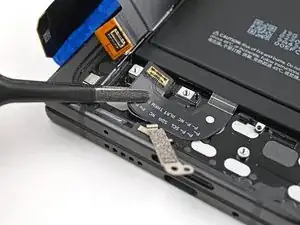

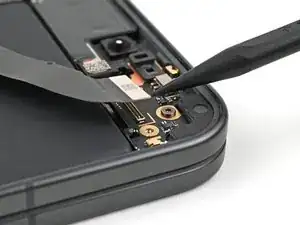

Вставьте лопатку под правый край прижимного разъёма нижнего кабеля межсоединения.

Не вставляйте лопатку в других местах, так как вы рискуете сдвинуть поверхностно-монтированные компоненты.

Подденьте и отключите нижний кабель межсоединения.

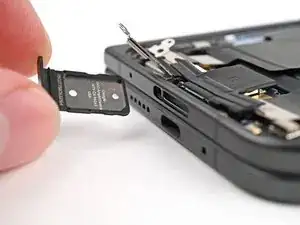

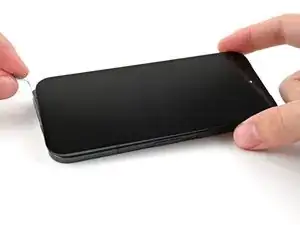

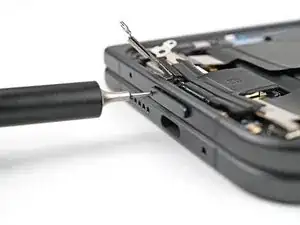

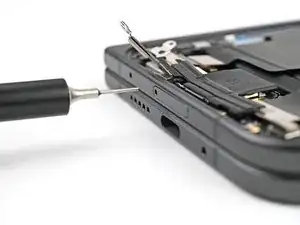

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка SIM-карты и нажмите, чтобы извлечь его.

Снимите лоток SIM-карты.

На следующем шаге придётся удерживать нижний кабель межсоединения в стороне. В качестве альтернативы можно зафиксировать кабель к боковой части телефона лентой с лёгким клеевым слоем, например малярной лентой.

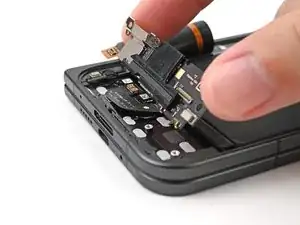

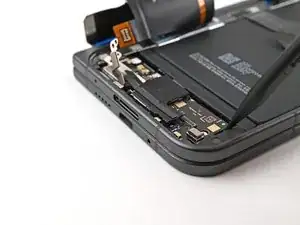

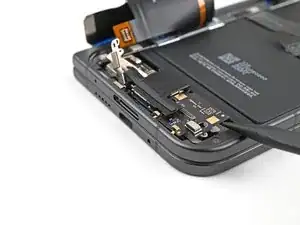

Используйте наконечник лопатки, чтобы приподнять верхний правый угол нижней платы и отщёлкнуть её от корпуса.

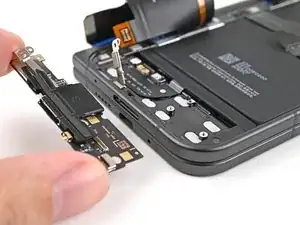

Снимите нижнюю плату.

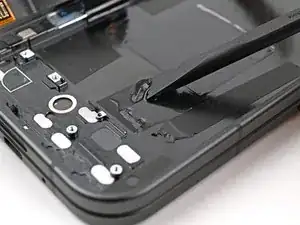

Подденьте плоским концом лопатки кабель питающей петли аккумулятора, чтобы отделить клей.

Используйте пинцет или пальцы, чтобы поднять разъём кабеля питающей петли и полностью отделить его от корпуса.

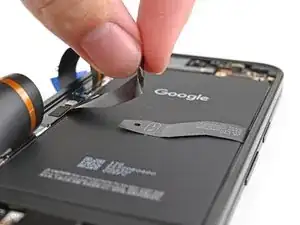

Пальцами отлейте оба края тянущих язычков аккумулятора от батареи.

Разверните телефон и положите так, чтобы внутренняя экранная панель была обращена вверх.

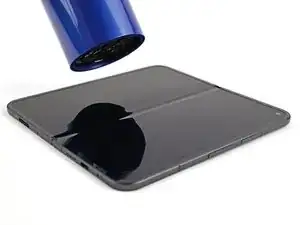

Используйте фен или термофен, чтобы нагреть участок внутреннего экрана за питающей петлёй аккумулятора (сторона с вырезом для SIM-карты) до состояния, когда он будет едва слишком горячим для касания.

Не нагревайте экран дольше 30 секунд, так как он чувствителен к повреждению от тепла.

Сложите телефон и поверните так, чтобы питающая петля аккумулятора была сверху.

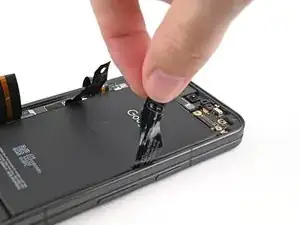

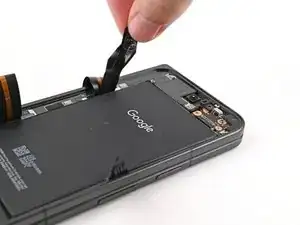

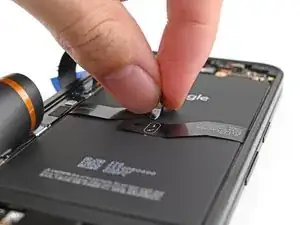

Потяните поочерёдно за стороны тянущего язычка, чтобы разрезать клей на верхней половине питающей петли аккумулятора, останавливаясь, когда дойдёте до верхнего края.

Старайтесь не терять одну из сторон тянущего язычка под батареей. Если это произойдёт, не беспокойтесь — перейдите к следующему шагу для альтернативного способа удаления батареи.

Оставшийся клей чрезвычайно прочен. Чтобы избежать изгиба батареи, следующие три шага показывают, как использовать изопропиловый спирт и присоску для её снятия.

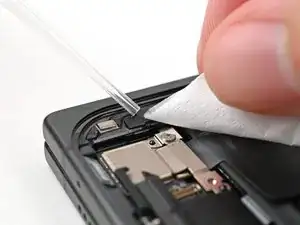

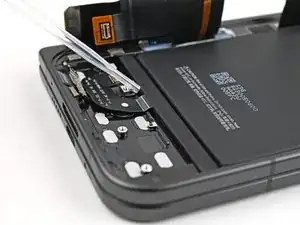

Капните несколько капель изопропилового спирта (>90%) под нижний край питающей петли аккумулятора.

Приподнимите нижний край телефона, чтобы изопропиловый спирт смог затечь под батарею.

Подождите одну минуту, чтобы спирт размягчил клей.

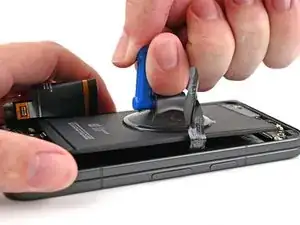

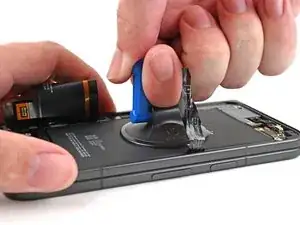

Приклейте присоску по центру питающей петли аккумулятора.

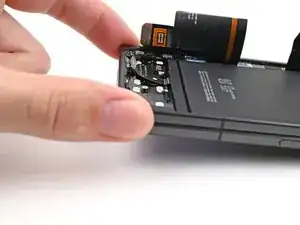

Держа телефон одной рукой, сильно и ровно потяните присоску вверх, чтобы отделить питающую петлю аккумулятора от корпуса.

Если батарея не сдвигается при постоянном усилии, нанесите ещё изопропилового спирта и попробуйте снова.

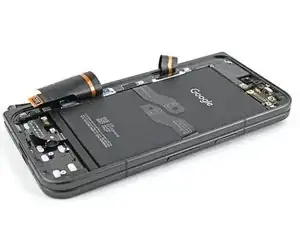

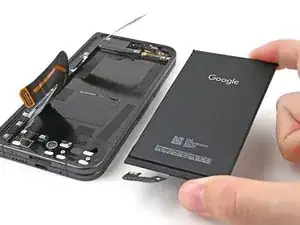

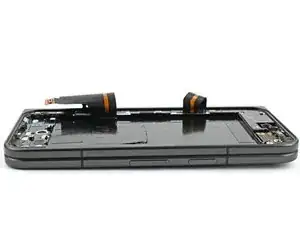

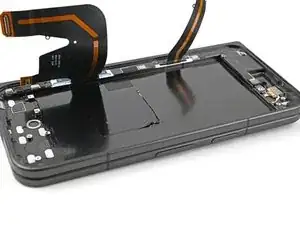

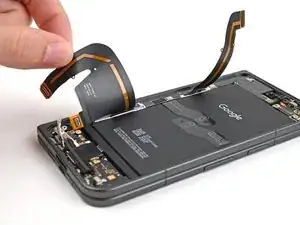

Снимите питающую петлю аккумулятора.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать устройство обратно.

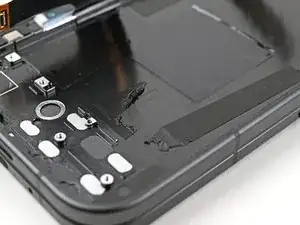

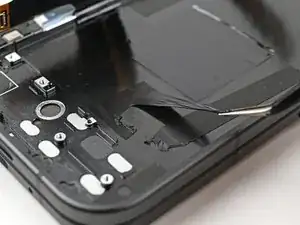

Используйте пинцет или пальцы, чтобы удалить остатки старого клея питающей петли аккумулятора с корпуса.

Нанесите изопропиловый спирт (>90%) и используйте кофейный фильтр или микрофибровую ткань, чтобы удалить остатки клея.

Клей для сгиба кабеля батареи и разъёма отделён от основной клейкой ленты.

Разместите клей для сгиба кабеля батареи и разъёма на рамке, ориентируясь по белым контурам для правильной ориентации.

Прозрачные защитные плёнки должны быть обращены к рамке.

Снимите клей с подложек и приклейте его на соответствующие места на рамке.

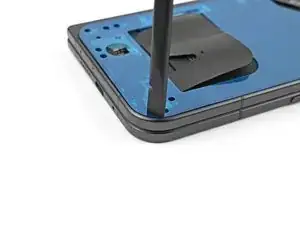

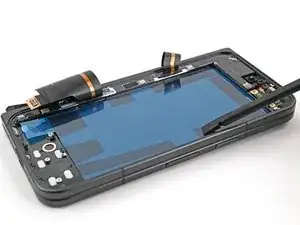

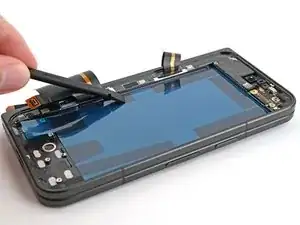

Используйте плоский конец лопатки или пальцы, чтобы прижать клейкие полоски и зафиксировать их на рамке.

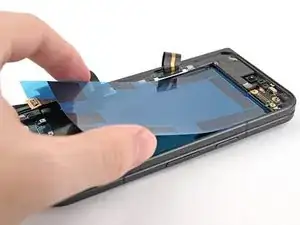

Снимите основную клейкую ленту для сгиба батареи с прозрачной подложки.

Совместите верхний край клейкой ленты с верхним краем гнезда для батареи.

Вытяжная лента должна находиться в нижнем левом углу рамки.

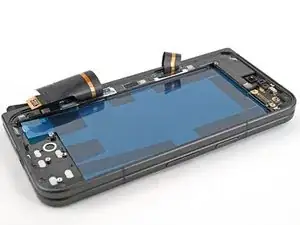

Уложите клейкую ленту на рамку.

Используйте плоский конец лопатки или пальцы, чтобы прижать отдельные клейкие полоски и закрепить их на рамке.

Возьмите вытяжную ленту и снимите цветную подложку, чтобы открыть клей.

Снимите цветные подложки с клея для сгиба кабеля батареи и разъёма.

Совместите верхний край сгиба батареи с верхним краем посадочного места для батареи.

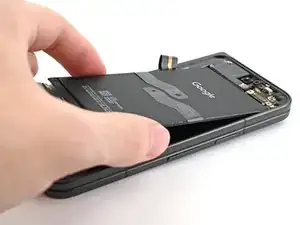

Уложите батарею на рамку.

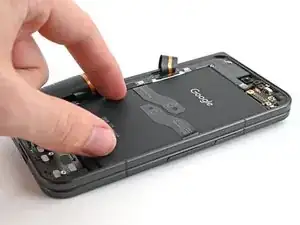

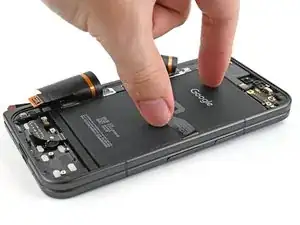

Прижмите по периметру сгиба батареи, чтобы зафиксировать её на рамке.

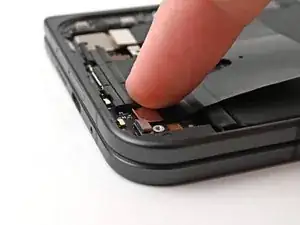

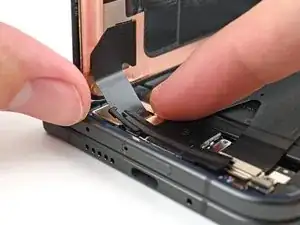

Прижмите сгиб кабеля батареи и его разъём, чтобы закрепить их.

Оставьте телефон на час, чтобы клей застыл.

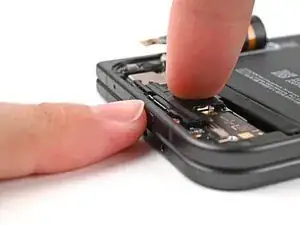

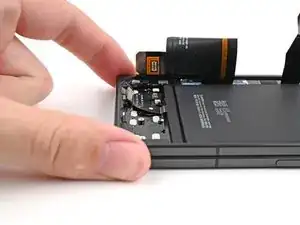

Прижмите нижний край нижней платы к рамке под углом вниз, чтобы защёлкнуть её металлическую пружину.

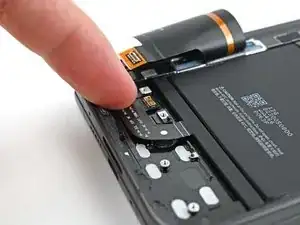

Прижмите плату ровно к рамке, убедившись, что отверстия для винтов совпадают.

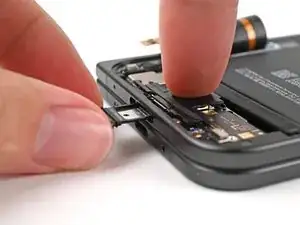

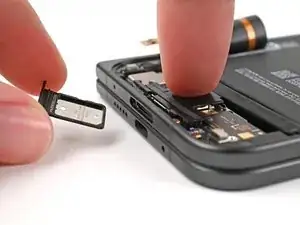

Держа нижнюю плату на месте, вставьте обратно лоток для SIM-карты.

Подключите пресс-разъём нижнего межсоединительного кабеля.

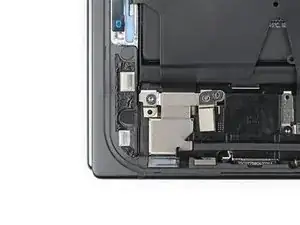

Установите кронштейн межсоединительного кабеля на нижнюю плату и совместите отверстия под винты.

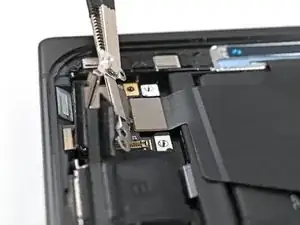

Используйте отвёртку Torx Plus 3IP, чтобы установить два винта длиной 2,2 мм, фиксирующие кронштейн межсоединительного кабеля.

Подключите пресс-разъём верхнего межсоединительного кабеля.

Установите кронштейн верхнего межсоединительного кабеля на верхнюю плату и совместите отверстия под винты.

Используйте отвёртку Torx Plus 3IP, чтобы установить два винта длиной 2,2 мм, фиксирующие кронштейн верхнего межсоединительного кабеля.

Установите резиновый блок на его место на верхней плате и прижмите его.

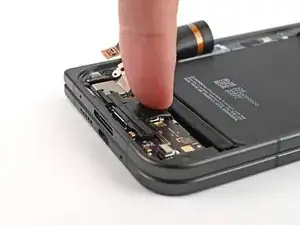

Подключите пресс-разъём сгиба батареи.

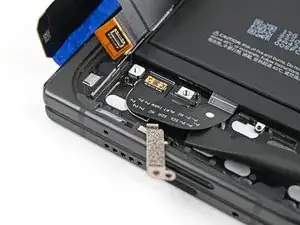

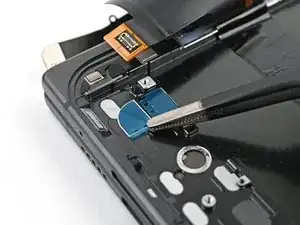

Уложите кронштейн сгиба батареи над пресс-разъёмом и совместите отверстия под винты.

Используйте отвёртку Torx Plus 3IP, чтобы установить винт длиной 2,0 мм, фиксирующий кронштейн батареи.

Если клей на внешнем экране в нижнем левом углу больше не липнет, выполните следующие четыре шага, чтобы заменить его. В противном случае пропустите следующие четыре шага.

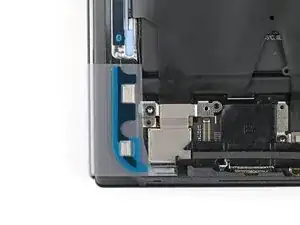

Используйте лопатку или пальцы, чтобы удалить старый клей для внешнего экрана в нижнем левом углу.

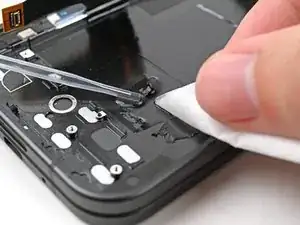

Используйте изопропиловый спирт (>90%) и кофейный фильтр или микрофибровую ткань, чтобы удалить остатки клея.

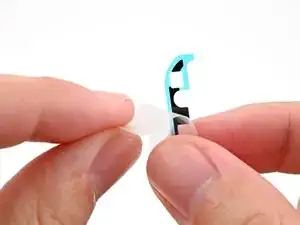

Перед удалением любых подложек проверьте, совпадает ли клей для внешнего экрана в нижнем левом углу с рамой.

Прозрачная подложка должна быть обращена к раме.

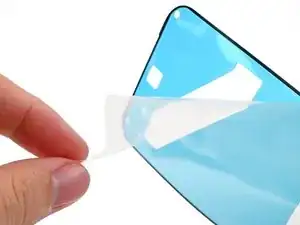

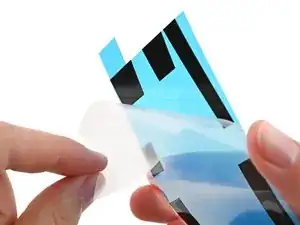

Отделите клей для внешнего экрана в нижнем левом углу от прозрачной подложки, чтобы открыть клейкую поверхность.

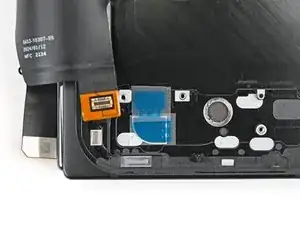

Установите клей на раму на место.

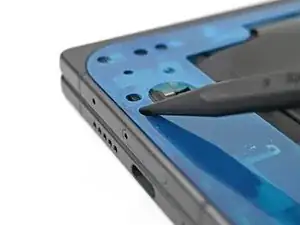

Используйте плоский конец лопатки, чтобы прижать по всей длине полосы клея и приклеить её к раме.

Перед удалением любых подложек проверьте, совпадает ли периферийный клей для внешнего экрана с рамой.

Прозрачная подложка должна быть обращена к раме.

Будьте осторожны на этом шаге: легко приклеить клей не в то место. Работайте медленно и аккуратно.

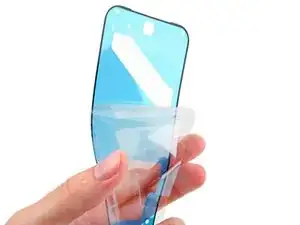

Отделите верхнюю половину новой полосы клея от прозрачной подложки и храните её сложенной.

Выравнивайте верхнюю половину клея по раме, используя углы как ориентиры.

Разместите клей на раме.

Используйте плоский конец лопатки или пальцы, чтобы прижать верхний край клея и приклеить его к раме.

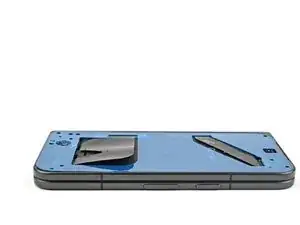

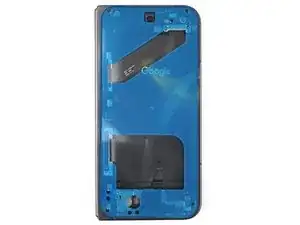

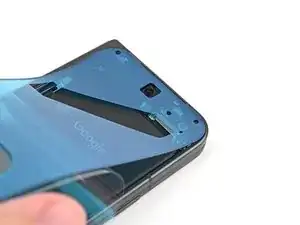

Постепенно снимая остальную часть прозрачной подложки, медленно укладывайте оставшийся клей по периметру телефона.

Используйте плоский конец лопатки или пальцы, чтобы прижать оставшийся клей и приклеить его к раме.

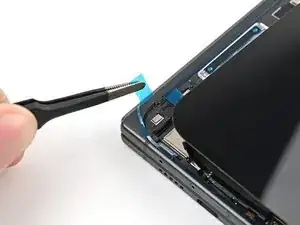

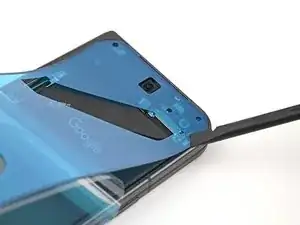

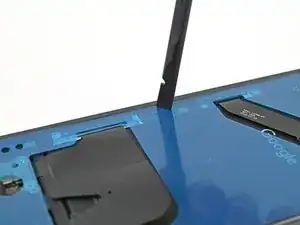

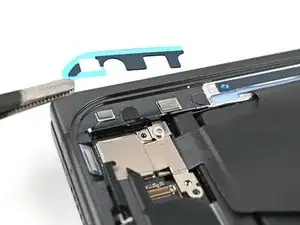

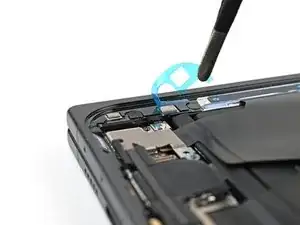

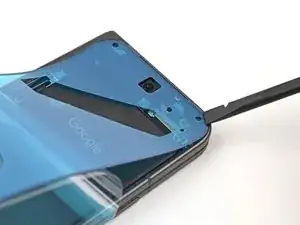

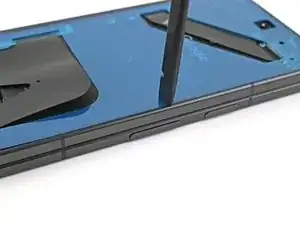

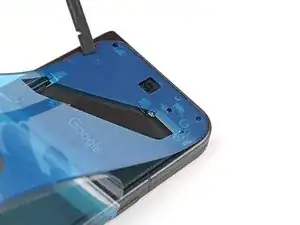

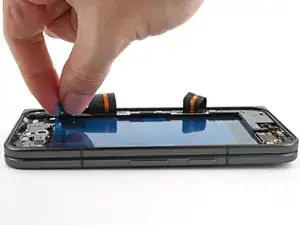

Используйте кончик лопатки, чтобы поддеть сегментированную язычок в нижнем левом углу большой синей подложки.

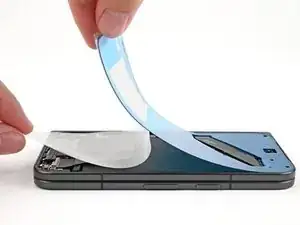

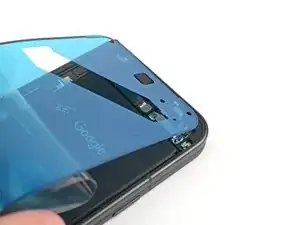

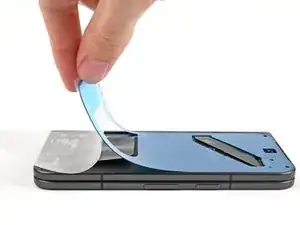

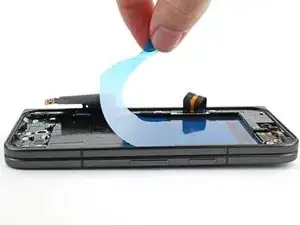

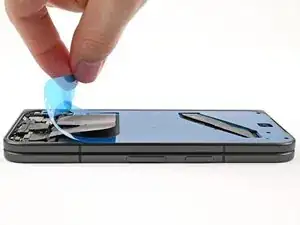

Поднимите язычок и оторвите большую синюю подложку, чтобы открыть вторичную подложку.

Если какой‑либо клей начнёт отходить вместе с подложкой, аккуратно положите его обратно на раму и используйте плоский конец лопатки, чтобы закрепить его на раме.

Поддерживайте экран рукой или подоприте его о что‑то устойчивое.

Подключите коннектор шлейфа внешнего экрана с нажимным контактом.

Вставьте защёлку крепления шлейфа внешнего экрана под рамой и совместите отверстие под винт.

Используйте отвёртку Torx Plus 3IP, чтобы установить винт длиной 2,2 мм, фиксирующий кронштейн шлейфа дисплея.

Снимите синюю подложку с полосы клея внешнего экрана в нижнем левом углу.

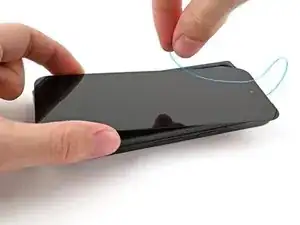

Держа экран над рамой, отделите одну из тянущих защёлок вторичной подложки в нижнем левом углу.

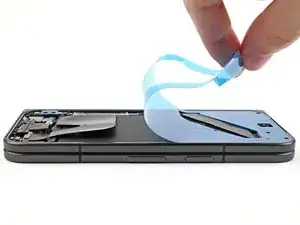

Продолжая держать экран, снимите вторичную подложку, чтобы открыть клей.

Если какой‑либо клей начнёт отходить вместе с подложкой, аккуратно положите его обратно на раму и используйте плоский конец лопатки, чтобы закрепить его на раме.

Выравнивайте внешний экран над рамой и нажмите, чтобы зафиксировать его на месте.

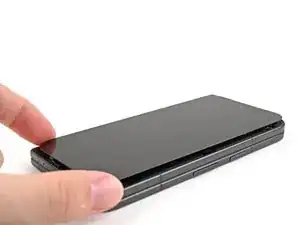

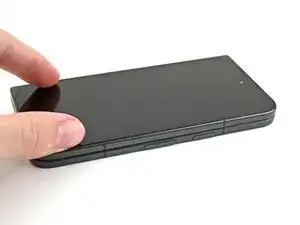

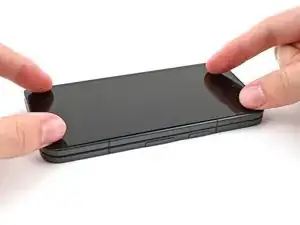

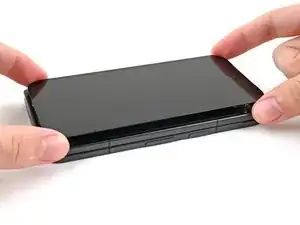

Прижмите по периметру внешнего экрана, чтобы приклеить его к раме.

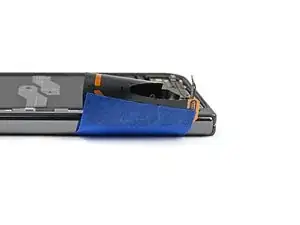

При желании можно слегка прогреть края задней крышки феном или термофеном для лучшего сцепления.

Оставьте телефон на несколько часов, чтобы клей застыл.
