Снятие 5G mmWave антенны Pixel 8 Pro

Перед началом ремонта разрядите аккумулятор вашего Pixel ниже 25%. Заряженный литий‑ионный аккумулятор может воспламениться при повреждении.

Отключите все кабели от телефона.

Полностью выключите телефон.

Нажмите одновременно кнопки питания и увеличения громкости, чтобы открыть меню выключения.

Вы будете использовать монтажные лопатки, чтобы отделить экран от рамки. Если лопатка вставлена слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы размаркировать лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте монтажную лопатку перманентным маркером.

Или приклейте монету к лопатке на расстоянии 3 мм от кончика.

Осколки стекла усложняют разборку и могут причинить травмы. Если у вашего телефона треснул экран, выполните следующие действия:

Наклейте перекрывающиеся полосы упаковочной ленты на треснувшее стекло, пока весь экран не будет покрыт.

Покрывайте только само стекло — не приклеивайте ленту к рамке.

Наденьте защитные очки, чтобы уберечь глаза от отлетевших осколков стекла во время ремонта.

Экран закреплён на рамке клеем и защёлками. Нагрев экрана размягчает клей, облегчая отделение.

Разогрейте iOpener и положите его на нижний край экрана на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — но будьте осторожны, поскольку сильный нагрев может повредить экран и/или аккумулятор.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp можно найти в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Положите телефон экраном вверх на объект так, чтобы он опирался ровно между рычагами Anti‑Clamp — нижний край должен свисать.

Наденьте рычаги на левый край телефона, чтобы получить доступ к нижнему краю.

Разместите присоски как можно ближе к центру нижнего края.

Сожмите присоски вместе, чтобы создать вакуум.

Потяните рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на один полный оборот (360 градусов), или до тех пор, пока присоски не начнут растягиваться.

По мере растяжения чашек следите, чтобы они оставались совмещёнными. Если они продолжают соскальзывать, снимите Anti‑Clamp и наклейте ленту, чтобы присоски приклеились.

Подождите одну минуту, чтобы между экраном и рамкой образовался зазор.

Если клей не отделился, поверните рукоятку по часовой стрелке ещё на четверть оборота и подождите ещё минуту. При необходимости подогрейте, если экран остыл.

Вставьте монтажную лопатку в образовавшийся зазор.

Не вставляйте монтажную лопатку глубже, чем на 3 мм, чтобы не повредить пружинные контакты.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги, и снимите Anti‑Clamp, потянув за выносные язычки на присосках.

Пропустите следующие два шага.

Прикрепите присоску к центру нижнего края экрана.

Резким, но равномерным усилием потяните вверх за присоску, пока между экраном и рамкой не образуется зазор.

Если вам трудно создать зазор, примените дополнительный нагрев и попробуйте снова.

Вставьте монтажную лопатку в зазор.

Чтобы не повредить телефон, не вставляйте лопатку глубже 3 мм при отделении клея экрана. Обратите внимание на следующие области:

Кабель экрана находится чуть ниже середины левого края телефона. Будьте предельно осторожны, чтобы не порвать кабель.

Вокруг периметра телефона много пружинных контактов. Будьте очень аккуратны в этих местах, чтобы не согнуть контакты.

Проведите монтажной лопаткой вдоль нижнего края, чтобы отделить клей, который его фиксирует.

Оставьте лопатку в правом нижнем углу, чтобы клей не слипся снова.

Приложите нагретый iOpener к правому краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — но будьте осторожны, поскольку сильный нагрев может повредить экран и/или аккумулятор.

Вставьте вторую лопатку для вскрытия под правый нижний угол экрана.

Проведите новой лопаткой к правому верхнему углу, чтобы отделить клей, фиксирующий правый край экрана.

Оставьте лопатку в правом верхнем углу, чтобы клей не затянулся снова.

Вставьте третью лопатку для вскрытия под нижний край экрана.

Проведите новой лопаткой к левому нижнему углу.

Оставьте лопатку в левом нижнем углу, чтобы клей не затянулся снова.

Приложите нагретый iOpener к левому краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую пластину — но будьте осторожны, чрезмерный нагрев может повредить экран и/или аккумулятор.

Вставьте четвёртую лопатку для вскрытия под левый нижний угол экрана.

Проведите новой лопаткой к левому верхнему углу, чтобы отделить клей, фиксирующий левый край экрана.

Оставьте лопатку в левом верхнем углу, чтобы клей не затянулся снова.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую пластину — но будьте осторожны, чрезмерный нагрев может повредить экран и/или аккумулятор.

Вставьте пятую лопатку для вскрытия под верхний край экрана, рядом с левым углом.

Проведите лопатку к правому верхнему углу, чтобы отделить клей, фиксирующий верхний край экрана.

Поставьте слева от телефона небольшую коробку или стопку книг, чтобы подпереть экран при отключении его кабеля.

Поднимите правый край экрана, как обложку книги.

Если экран кажется застрявшим, пройдитесь по периметру лопаткой, чтобы отделить оставшийся клей.

Подперите экран, чтобы получить доступ к кабелю экрана без натяжения.

Используйте инструмент для вскрытия, чтобы поддеть верхний край крышки разъёма кабеля экрана.

Снимите крышку.

Вставьте остриё лопатки под правый верхний угол нажимного разъёма экрана.

Аккуратно подденьте и отключите кабель.

Снимите экран.

Чтобы повторно подключить нажимной разъём, совместите его с гнездом и аккуратно прижмите с одной стороны до щелчка, затем прижмите с другой стороны. Не нажимайте по центру. Если разъём будет смещён, контакты могут согнуться и получить необратимые повреждения.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить ваш экран или заменяемый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что снизу ничего не касается экрана. Рекомендуется положить его на мягкую безворсовую ткань.

Если вы устанавливаете новый экран с предустановленным клеем, выполните этот шаг во время сборки. В противном случае следуйте этому руководству, чтобы нанести клей на ваш старый экран.

Тщательно проверьте весь экран на наличие пластиковых защитных плёнок или лент и используйте вытяжные язычки, чтобы удалить их все. Внимательно осмотрите большой кусок пластика, покрывающий тыльную сторону экрана, небольшой фрагмент около выреза под фронтальную камеру и подкладки клея по периметру.

Подключите кабель экрана и установите обратно его крышку.

Сильным нажатием прижмите экран к раме — вы должны почувствовать, как защёлки фиксируются на месте.

Плотно прижмите по периметру экрана, чтобы зафиксировать его новым клеем.

При желании можно усилить соединение клея, равномерно приложив давление к телефону.

Следуйте этому руководству, чтобы откалибровать датчик отпечатков пальца.

Следующие несколько шагов показывают, как отключить и отсоединить кабель антенны 5G mmWave. Если в вашем телефоне нет антенны 5G mmWave, пропустите следующие четыре шага.

Будьте очень осторожны, чтобы не содрать и не повредить поверхностно-монтируемые компоненты при выполнении этого шага.

Вставьте кончик лопатки под верхний край нажимного разъёма антенны 5G mmWave.

Аккуратно подденьте и отключите кабель.

Три участка прочного клея фиксируют кабель антенны 5G mmWave к средней рамке.

Нагрейте iOpener и положите его на кабель антенны 5G mmWave на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен, термофен или нагревательную плиту — но будьте осторожны, чрезмерное тепло может повредить аккумулятор.

Вставьте плоский конец лопатки между нижней частью кабеля антенны 5G mmWave и средней рамкой, прямо над пресс‑разъёмом.

Поверните лопатку, чтобы отделить нижнюю часть кабеля от средней рамки.

Схватите низ кабеля антенны 5G mmWave и осторожно отлепите его от средней рамки.

При сборке нажмите кабель обратно на среднюю рамку, чтобы зафиксировать его старым клеем. Если он не держится, используйте тонкую двустороннюю ленту для фиксации.

Большой графитовый лист необходимо удалить и заменить, чтобы завершить этот ремонт. Он соединяет верхнюю часть аккумулятора, среднюю рамку и задние камеры.

Вставьте острую часть лопатки под разные участки графитового листа и поднимайте, пока не сможете захватить лист пальцами.

Участки графитового листа между задними камерами и аккумулятором, скорее всего, порвутся. Если это произойдёт, захватите оторванную часть листа и удалите её.

Отклейте и удалите весь графитовый лист.

При сборке не используйте старый графитовый лист повторно. Следуйте этому руководству, чтобы заменить лист.

Используйте наконечник лопатки, чтобы осторожно приподнять пластиковую прокладку, проходящую по верхней части крышки USB‑C порта.

Снимите прокладку и отложите в сторону или уберите её, чтобы получить доступ к винтам крышки USB‑C порта.

При сборке выполните этот шаг, чтобы заменить пластиковую прокладку, проходящую по нижней части средней рамки и динамика. Если у вас нет замены, прижмите старую прокладку обратно на место.

Снимите большую прямоугольную защитную пленку с прокладки.

Разместите прокладку так, чтобы меньшая часть поролона совпадала с нижней частью крышки USB‑C порта.

Используйте плоский конец лопатки, чтобы плотно прижать прокладку по всей длине для фиксации.

Снимите оставшуюся защитную пленку.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место.

Хотя в Pixel 8 Pro используются винты Torx Plus, стандартные биты Torx также подходят. Обеспечьте постоянное направленное вниз усилие, чтобы избежать срыва шлицев.

Используйте отвёртку T3 Torx, чтобы снять два 5 мм длинных винта 3IP Torx Plus, фиксирующих крышку USB‑C порта.

Снимите крышку.

Используйте отвёртку T3 Torx, чтобы снять семь 5 мм длинных винтов 3IP Torx Plus, фиксирующих среднюю рамку.

Снимите среднюю рамку.

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите область раствором изопропилового спирта высокой концентрации (более 90%) и микрофиброй или безворсовой тканью, и установите новую термопрокладку.

Используйте острое жало лопатки, чтобы поддеть и отключить пресс‑разъём кабеля аккумулятора.

Используйте острое жало лопатки, чтобы поддеть и отключить пресс‑разъём передней камеры.

Снимите переднюю камеру.

Используйте острое жало лопатки, чтобы поддеть и отключить все три пресс‑разъёма задних камер от верхнего края платы логики.

Возможно, потребуется отвести кабель антенны 5G mmWave в сторону при снятии винтов крепления сборки задней камеры.

Используйте отвёртку T3 Torx, чтобы снять два винта, фиксирующих сборку задней камеры:

Один винт 3.5 мм длиной, 3IP Torx Plus, фиксирующий верхний левый угол

Один винт 5 мм длиной, 3IP Torx Plus, фиксирующий верхний правый угол

Вставьте лопатку между правым краем сборки задней камеры и рамой.

Подденьте сборку задней камеры и снимите её.

Вставьте одну из вилок парных угловых пинцетов под металлическую шейку чёрного антенного коаксиального разъёма, расположенного в верхнем левом углу платы логики.

Осторожно поднимите строго вверх, чтобы отсоединить кабель.

Для повторного подключения кабеля удерживайте разъём над его гнездом и надавите плоским концом лопатки — разъём должен защёлкнуться на месте. Если возникают трудности, не пытайтесь силой надеть разъём на гнездо. Перепозиционируйте его и попробуйте снова.

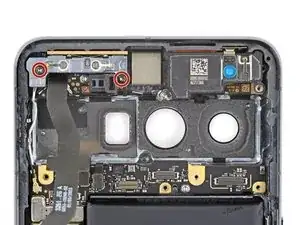

Используйте отвертку T3 Torx, чтобы отвинтить два винта Torx Plus 3IP длиной 5 мм, фиксирующие кронштейн 5G mmWave антенны.

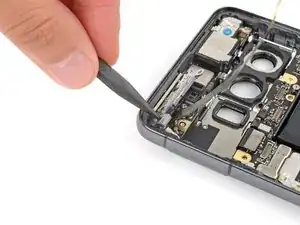

Вставьте кончик лопатки в одно из отверстий для винтов кронштейна 5G mmWave антенны.

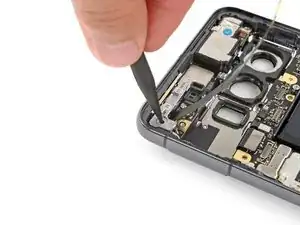

Подденьте лопаткой, чтобы отщёлкнуть кронштейн.

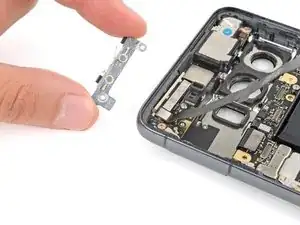

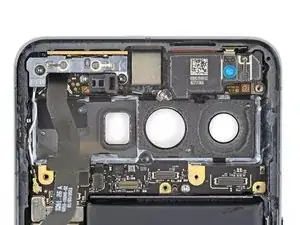

Снимите кронштейн.

При сборке вставляйте кронштейн под углом вниз так, чтобы контактные пружины и пенопластовые прокладки прижимались к 5G mmWave антенне. Надавите на кронштейн, чтобы зафиксировать его.

Возьмитесь за кабель 5G mmWave антенны и аккуратно поднимите антенну из её посадочного места.

Если кабель отсоединился от антенны, не переживайте. Снимите антенну пальцами. Обязательно подключите кабель антенны при сборке.
