Разборка динамикодержателя iPhone 4S

Используя пятигранную отвертку pentalobe, выкрутите 2 винта pentalobe в нижней части телефона рядом с разъемом док-станции.

Сдвиньте заднее стекло в сторону верхней части телефона.

Используя крестовую отвертку №000, выкрутите 2 очень маленьких винта Phillips.

Используя пластиковую инструмент для вскрытия, подденьте защиту разъема аккумулятора. Будьте внимательны и не потеряйте небольшую защиту антенного разъема под верхней защитой.

Используя пластиковый инструмент, подденьте разъем аккумулятора.

Потяните вверх за пластиковую полоску. Если разборка проводится впервые, может потребоваться использовать пластиковую лопатку с внешней (правой) стороны аккумулятора, чтобы сначала ослабить его.

Затем аккумулятор выскочит.

Отсоедините кабель антенны от логической платы.

Выкрутите 2 винта Phillips, удерживающих защиту, закрывающую ленточный кабель док-разъема.

Один из винтов на 0,2 миллиметра длиннее другого.

Отсоедините ленточный кабель док-разъема от логической платы.

Потяните кабель вверх и отведите его в сторону.

Выкрутите 4 винта, удерживающих большую защиту, и один винт, удерживающий маленькую защиту.

Используя пластиковый инструмент для вскрытия, подденьте 7 разъемов на верхней части логической платы.

Выпавшая задняя камера может выскочить. Убедитесь, что забрали небольшую черную пластиковую деталь, прикрывающую заднюю часть камеры.

Выкрутите 2 винта с плоской головкой.

Выкрутите 3 винта с крестообразной головкой. Верхний винт закрыт небольшим кусочком черной ленты.

Используя пальцы или пластиковый инструмент для вскрытия, осторожно извлеките логическую плату.

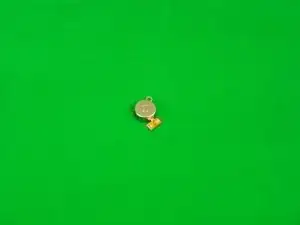

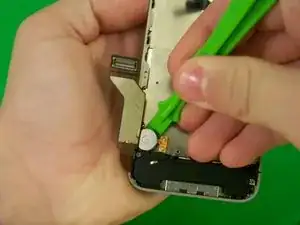

Подденьте виброзвонок, чтобы снять его с металлической поверхности.

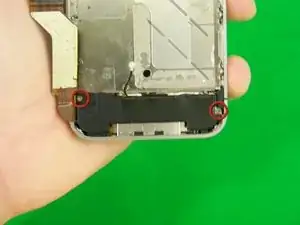

Выкрутите 2 винта Phillips, удерживающих динамикодержатель.

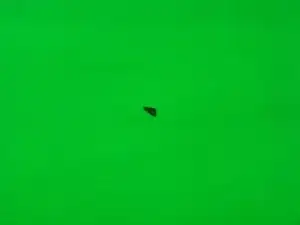

Под левым винтом находится небольшая черная пластиковая деталь.

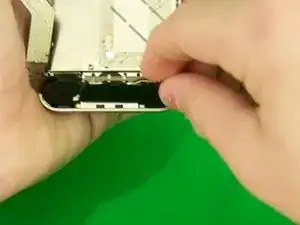

Используя пластиковые инструменты для вскрытия или пальцы, извлеките динамикодержатель вверх.
