Разбор платы iPhone 4S

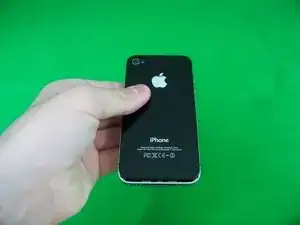

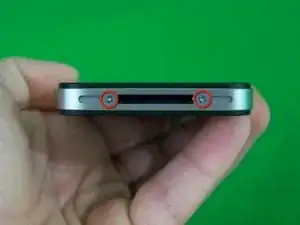

С помощью пятиконечной отвертки pentalobe выкрутите 2 винта pentalobe внизу телефона рядом с док-коннектором.

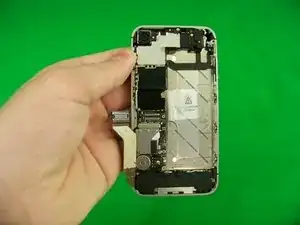

Сдвиньте заднее стекло в сторону верхней части телефона.

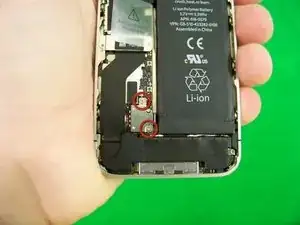

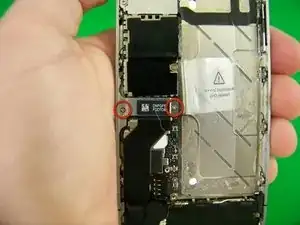

С помощью крестовой отвертки #000 выкрутите 2 очень маленьких винта Phillips.

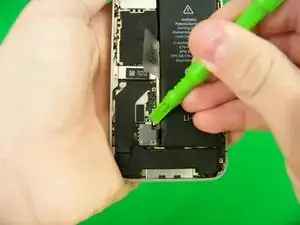

С помощью пластиковой монтировки подденьте экранную защиту разъёма батареи. Будьте внимательны, чтобы не потерять меньшую защиту антенного разъёма, находящуюся под верхней защитой разъёма.

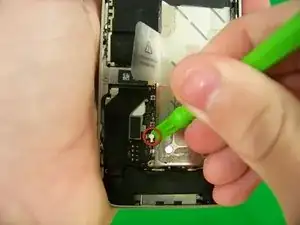

С помощью пластиковой монтировки подденьте разъём батареи.

Тяните вверх за пластиковую вкладку. Если вы делаете это впервые, возможно, придётся поддеть внешний (правый) край батареи пластиковой монтировкой, чтобы сначала ослабить батарею.

Затем батарея выскакивает.

Отключите антенный кабель от логической платы.

Выверните 2 винта Phillips, удерживающие защиту, закрывающую ленту док-коннектора.

Один из винтов на 0.2 миллиметра длиннее другого.

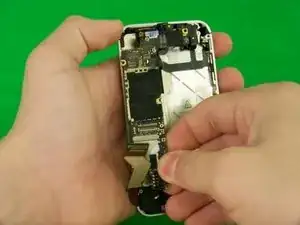

Отключите ленту док-коннектора от логической платы.

Поднимите кабель и уложите его в сторону.

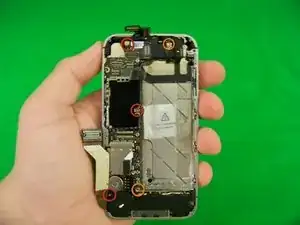

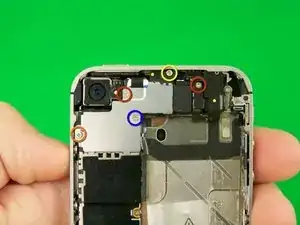

Выверните 4 винта, удерживающие большую защиту, и один винт, удерживающий маленькую защиту.

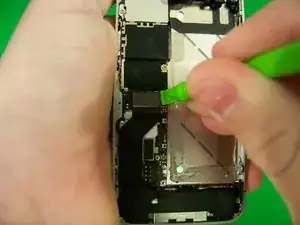

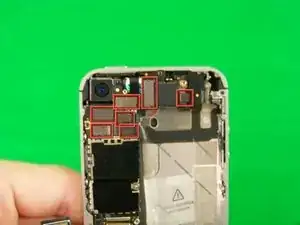

С помощью пластиковой монтировки подденьте 7 разъёмов в верхней части логической платы.

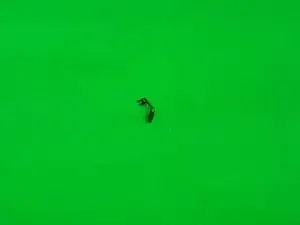

Модуль тыльной камеры выйдет — убедитесь, что вы сняли маленький кусочек чёрного пластика, закрывающий заднюю часть камеры.

Выверните 2 винта с плоской головкой.

Выверните 3 винта Phillips, верхний из которых закрыт маленьким кусочком чёрной ленты.

Используя пальцы или пластиковую монтировку, аккуратно выньте логическую плату.
