Замена соединительных кабелей Samsung Galaxy S22 Ultra

Перед началом ремонта разрядите аккумулятор телефона до уровня ниже 25%. Повреждённый заряженный литий-ионный аккумулятор может загореться.

Нагрейте iOpener и приложите его к правому краю задней панели на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плитку, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к тепловому повреждению.

Пока клей размягчается, обратите внимание на следующее:

Задняя панель прикреплена клеем по периметру рамки.

Наибольшая прочность клея наблюдается в правом нижнем и левом верхнем углах.

Установите присоску на заднюю панель как можно ближе к центру правого края.

Потяните за присоску с сильным, равномерным усилием, чтобы создать зазор между панелью и рамкой.

Если возникли трудности с образованием зазора, дополнительно нагрейте клей, чтобы он стал мягче. Следуйте инструкциям по использованию iOpener, чтобы не допустить перегрева.

Вставьте в зазор расширительный инструмент.

Перемещайте инструмент туда-сюда вдоль правого края, чтобы разрезать клей.

Оставьте инструмент вставленным внизу правого края, чтобы клей не схватился снова.

Приложите нагретый iOpener к нижнему краю задней панели на две минуты.

Вставьте второй расширительный инструмент в правый нижний угол.

Наклоните инструмент вверх, совместив его с закруглённым краем, и прокатите вокруг правого нижнего угла.

Осторожно разрезайте клей в углах, поскольку в этих местах стекло очень хрупкое. Работайте медленно, чтобы не растрескать стекло.

Переместите расширительный инструмент в левый нижний угол, чтобы разрезать клей.

Оставьте инструмент в левом нижнем углу, чтобы клей не схватился снова.

Приложите нагретый iOpener к левому краю задней панели на две минуты.

Вставьте третий расширительный инструмент в левый нижний угол.

Наклоните инструмент вверх, совместив его с закруглённым краем, и прокатите вокруг левого нижнего угла.

Осторожно разрезайте клей в углах, поскольку в этих местах стекло очень хрупкое. Работайте медленно, чтобы не растрескать стекло.

Переместите расширительный инструмент вдоль левого края, разрезая клей, и остановитесь перед достижением кнопки питания.

Вставляйте инструмент не более чем на 5 мм, иначе можно повредить гибкий кабель антенны или кабель кнопки питания.

Оставьте инструмент в левом крае, чтобы клей не схватился снова.

Нагрейте iOpener и приложите его к верхнему краю задней панели на две минуты.

Вставьте расширительный инструмент в зазор у правого верхнего края.

Наклоните инструмент вверх, совместив его с закруглённым краем, и прокатите вокруг правого верхнего угла.

Осторожно разрезайте клей в углах, поскольку в этих местах стекло очень хрупкое. Работайте медленно, чтобы не растрескать стекло.

Переместите инструмент в левый верхний угол, чтобы разрезать клей.

Вставляйте инструмент не более чем на 4 мм, иначе можно повредить камеры или датчики.

Оставьте инструмент на месте, чтобы клей не схватился снова.

Вставляйте инструмент не более чем на 4 мм, иначе можно повредить камеры.

Вставьте расширительный инструмент в зазор у левого верхнего края.

Наклоните инструмент вверх, совместив его с закруглённым краем, и прокатите вокруг левого верхнего угла.

Вставляйте инструмент не более чем на 4 мм, иначе можно повредить камеры.

Переместите инструмент в сторону нижней камеры, чтобы разрезать оставшийся клей, и остановитесь перед достижением кнопки питания.

Снимите заднюю крышку.

Если крышка всё ещё прилипает к корпусу, проведите вскрывающим инструментом по периметру, пока крышка полностью не отделится.

При сборке:

Перед герметизацией рекомендуется включить телефон и проверить работу всех функций. Перед продолжением работы обязательно полностью выключите телефон.

Удалите остатки клея пинцетом или пальцами. Если клей не отделяется, подогрейте его.

Если вы используете самоклеящиеся прокладки по размеру, следуйте этой инструкции.

Если вы используете двухсторонний скотч, следуйте этой инструкции.

Катушка беспроводной зарядки слабо прикреплена к аккумулятору.

Осторожно: не допускайте перегрузок и разрыва шлейфа дисплея под правой частью катушки зарядки.

Вставьте вскрывающий инструмент между правым краем катушки беспроводной зарядки и аккумулятором.

Проведите инструментом вдоль правого края, чтобы отделить клей.

Используя острый конец лопатки, подденьте и отключите разъём-защёлку антенны NFC от материнской платы.

Повторите то же самое с разъёмом-защёлкой катушки беспроводной зарядки.

Чтобы повторно подключить разъёмы-защёлки, аккуратно выровняйте их и нажмите на одну сторону, пока она не защёлкнется, затем сделайте то же самое с другой стороны. Не нажимайте в центр. При неправильном выравнивании разъёма штырьки могут погнуться и вызвать необратимое повреждение.

Используйте крестовую отвёртку, чтобы вывернуть пять винтов длиной 3,5 мм, которые крепят антенну NFC и катушку зарядки.

Используйте крестовую отвёртку, чтобы вывернуть шесть винтов длиной 3,5 мм, которые крепят громкоговоритель.

Вставьте острый конец лопатки между верхним правым углом громкоговорителя и рамкой.

Подденьте, чтобы отсоединить громкоговоритель от рамки.

Не поддевайте возле аккумулятора. Используйте выступы на рамке для рычага.

При сборке прижмите громкоговоритель по периметру, чтобы защёлкнуть его на рамке.

Снимите антенну NFC, катушку беспроводной зарядки и громкоговоритель с рамки.

Катушка беспроводной зарядки удерживает эти детали вместе.

Используйте острый конец лопатки, чтобы поддеть и отключить разъём-защёлку аккумулятора.

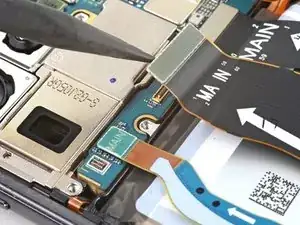

Используйте острый конец лопатки, чтобы поддеть и отключить разъём-защёлку основного шлейфа от материнской платы.

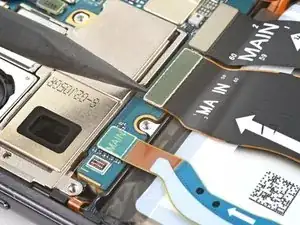

Повторите то же самое со вторичным шлейфом.

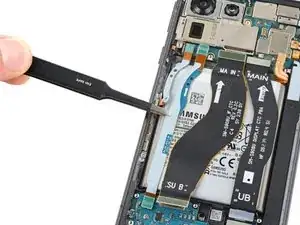

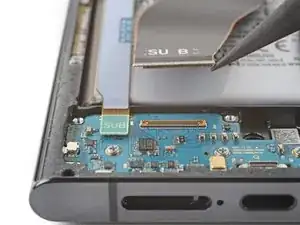

Используйте острый конец лопатки, чтобы поддеть и отключить разъём-защёлку основного шлейфа от платы зарядки.

Повторите то же самое со вторичным шлейфом.

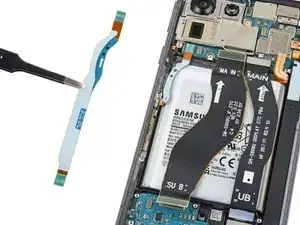

Снимите шлейфы с рамки.
