Замена аккумулятора Samsung Galaxy S22+

Дайте аккумулятору телефона разрядиться ниже 25% перед началом ремонта. Заряженный литий-ионный аккумулятор может загореться при повреждении.

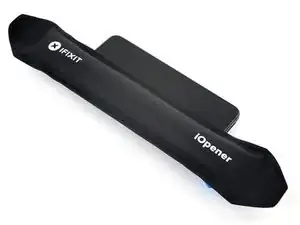

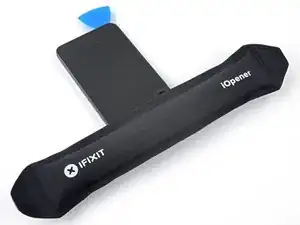

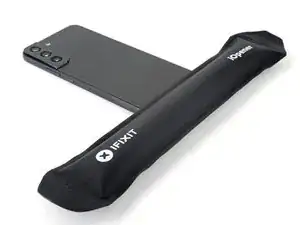

Подготовьте iOpener и приложите его к нижнему краю задней крышки на три минуты, чтобы размягчить клей под ней.

Можно также использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Если задняя крышка треснула, присоска может не держаться. Попробуйте приподнять крышку с помощью прочной ленты или приклейте присоску секундным клеем и дайте высохнуть, чтобы продолжить работу.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамой.

Если сложно создать зазор, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

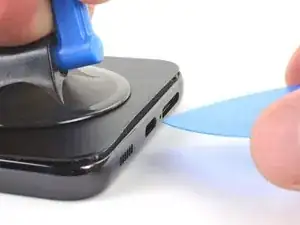

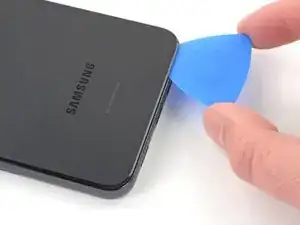

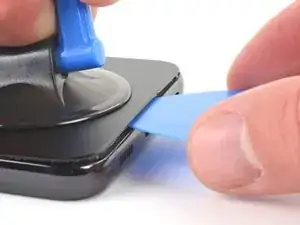

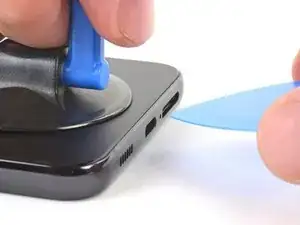

Вставьте медиатор для вскрытия в созданный зазор.

Снимите присоску.

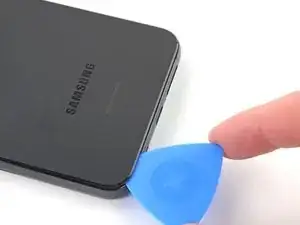

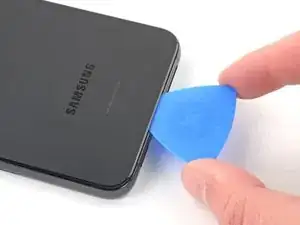

Проведите медиатором вдоль нижнего края, чтобы разрезать клей.

Если клей становится трудным для резки, он, скорее всего, остыл. Используйте iOpener в течение двух–трех минут, чтобы повторно его разогреть.

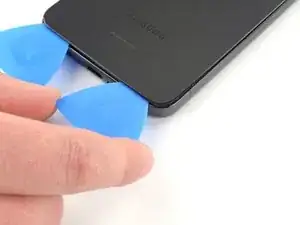

Оставьте медиатор вставленным возле нижнего левого угла, чтобы клей не закрепился снова.

Приложите нагретый iOpener к левому краю телефона на 3 минуты, чтобы размягчить клей.

При необходимости разогрейте iOpener еще 30 секунд.

Будьте осторожны, чтобы не перегреть iOpener. Перегрев может привести к разрыву iOpener.

Правильно разогретый iOpener остается тёплым до 10 минут.

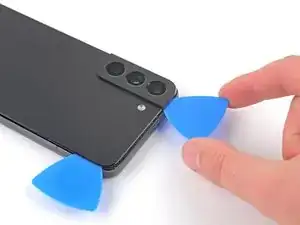

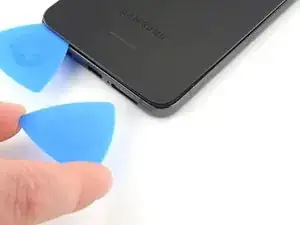

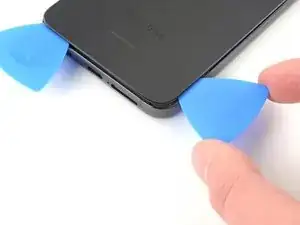

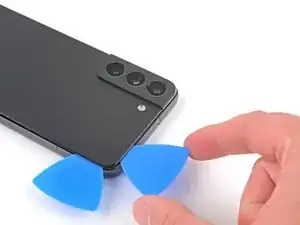

Вставьте второй медиатор в зазор, созданный возле нижнего левого угла.

Не вставляйте медиатор глубже 5 мм, иначе вы рискуете повредить кабели рядом с модулем камеры.

Проведите медиатором вдоль левого края, чтобы разрезать клей.

Оставьте медиатор вставленным возле верхнего левого угла, чтобы клей не закрепился снова.

Приложите нагретый iOpener к правому краю телефона на 3 минуты, чтобы размягчить клей.

При необходимости разогрейте iOpener еще 30 секунд.

Будьте осторожны, чтобы не перегреть iOpener. Перегрев может привести к разрыву iOpener.

Правильно разогретый iOpener остается тёплым до 10 минут.

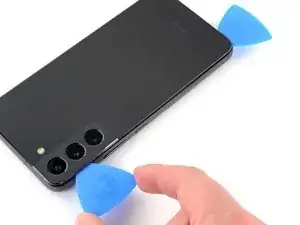

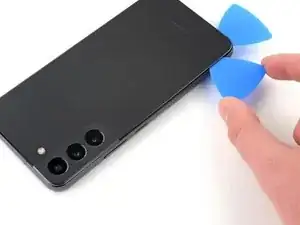

Вставьте третий медиатор в зазор, созданный вдоль нижнего края.

Проведите медиатором вокруг нижнего правого угла задней крышки, чтобы разрезать клей.

Продолжайте проводить медиатором вверх вдоль правого края задней крышки, чтобы разрезать клей.

Не вставляйте медиатор глубже 5 мм, чтобы не повредить внутренние компоненты.

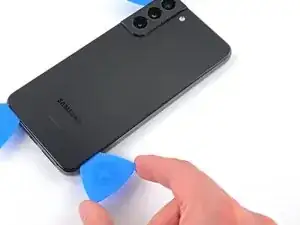

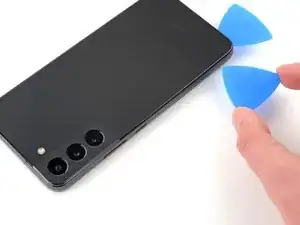

Оставьте медиатор вставленным возле верхнего правого угла, чтобы клей не закрепился снова.

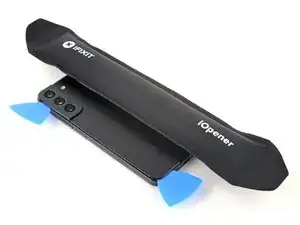

Приложите нагретый iOpener к верхнему краю телефона на 3 минуты, чтобы размягчить клей.

При необходимости разогрейте iOpener еще 30 секунд.

Будьте осторожны, чтобы не перегреть iOpener. Перегрев может привести к разрыву iOpener.

Правильно разогретый iOpener остается тёплым до 10 минут.

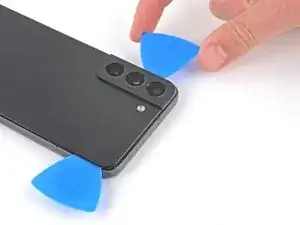

Проведите медиатором в верхнем левом углу через верхний край, чтобы отделить оставшийся клей.

Не вставляйте медиатор глубже 5 мм, чтобы не повредить и не размазать тыльные камеры и вспышку.

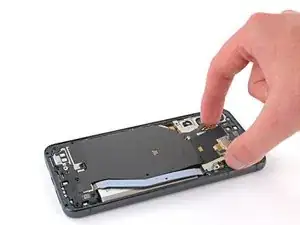

Снимите заднюю крышку.

При повторной сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите остатки клея пинцетом или пальцами. При затруднениях используйте нагрев.

Если вы используете клей, вырезанный по шаблону, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

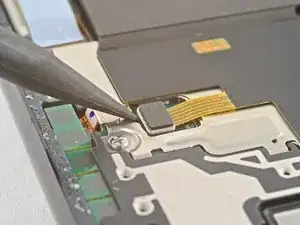

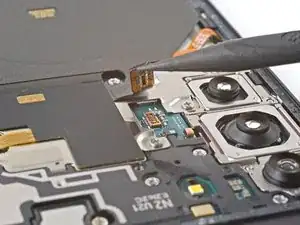

Используйте заостренный конец монтажной лопатки, чтобы приподнять и отсоединить контакт зарядной катушки от материнской платы.

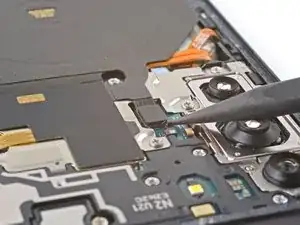

Используйте заостренный конец монтажной лопатки, чтобы приподнять и отсоединить кабель антенны NFC от материнской платы.

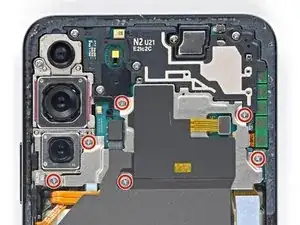

Используйте крестовую отвертку, чтобы выкрутить шесть винтов длиной 3,5 мм, фиксирующих катушку зарядки.

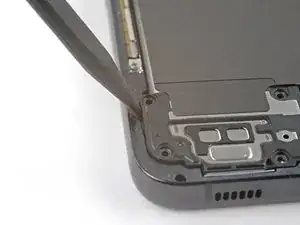

Используйте крестовую отвертку, чтобы выкрутить семь винтов длиной 3,5 мм, фиксирующих громкоговоритель.

Вставьте лопатку между левым краем громкоговорителя и корпусом.

Подденьте, чтобы отсоединить защёлки, фиксирующие громкоговоритель.

Будьте осторожны, не отделяйте громкоговоритель от катушки зарядки.

При сборке нажмите громкоговоритель в корпус, пока защёлки не зафиксируются.

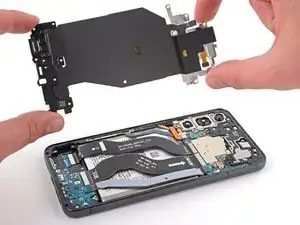

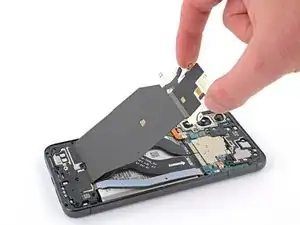

Осторожно снимите узел катушки зарядки и антенны NFC.

Не отделяйте катушку зарядки от громкоговорителя.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор батареи.

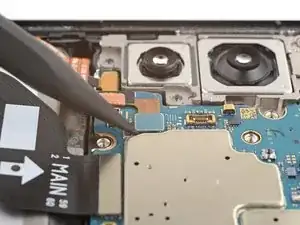

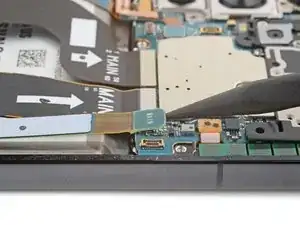

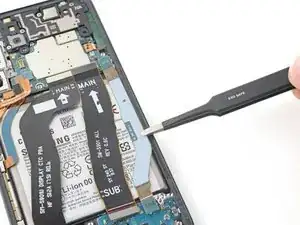

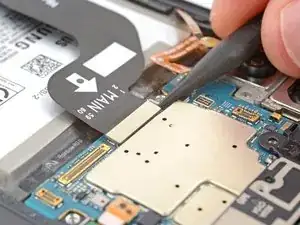

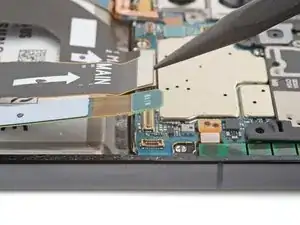

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить оба межплатных кабеля от материнской платы.

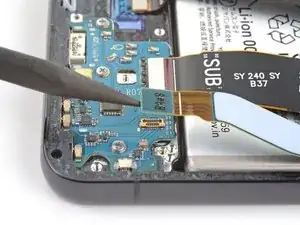

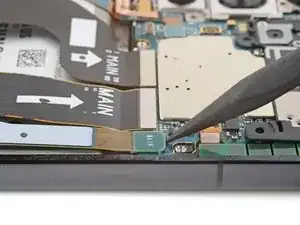

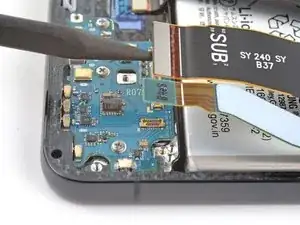

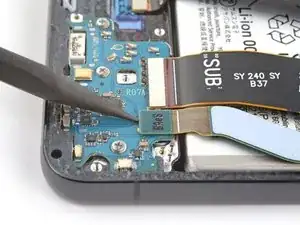

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить оба межплатных кабеля от платы зарядки.

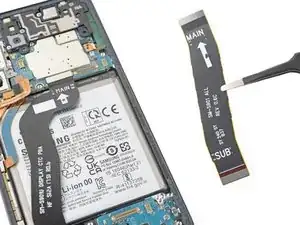

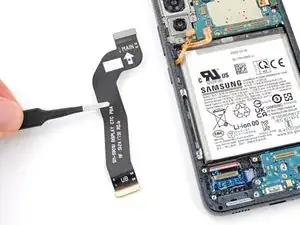

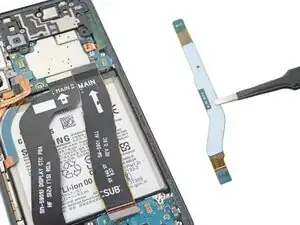

Возьмите и извлеките два межплатных кабеля из корпуса.

При сборке ориентируйте кабели так, чтобы «главные» концы были направлены к верхней части телефона, а «вспомогательные» — к нижней.

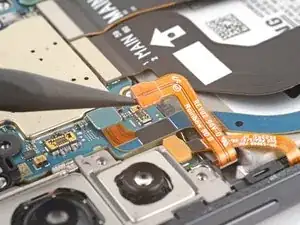

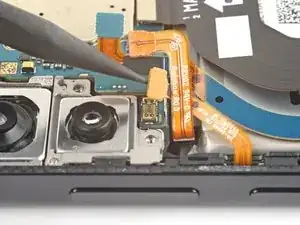

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор кнопок питания и регулировки громкости.

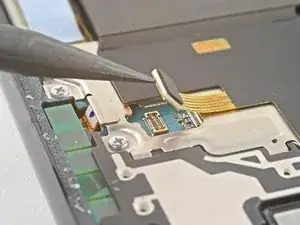

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор левой 5G mmWave‑антенны.

При сборке убедитесь, что этот кабель и кабель кнопок питания и громкости находятся под кабелем батареи.

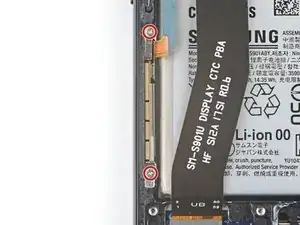

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 3,5 мм, фиксирующих левую 5G mmWave‑антенну.

Вставьте заострённый конец лопатки между нижним креплением винта кронштейна антенны и корпусом.

Подденьте кронштейн, пока не сможете схватить его пинцетом с тупыми концами или пальцами.

Снимите левую 5G mmWave‑антенну.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор экрана от материнской платы.

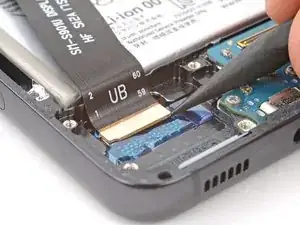

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор экрана в нижнем левом углу телефона.

Снимите кабель экрана.

Сильный клей крепит батарею к корпусу.

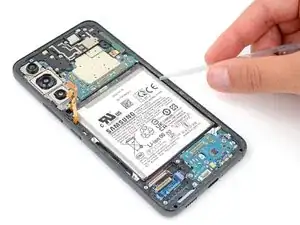

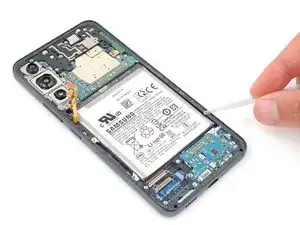

Используйте пипетку или шприц, чтобы нанести 1–2 капли изопропилового спирта высокой концентрации (более 90%) между правым краем батареи и корпусом.

Чрезмерное количество спирта может повредить дисплей.

Поднимите правый край телефона на одну минуту, чтобы изопропиловый спирт проник под батарею и размягчил клей.

Будьте внимательны, чтобы не проколоть батарею — она может протечь опасными химикатами и/или загореться.

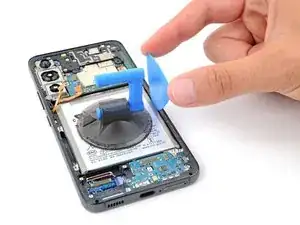

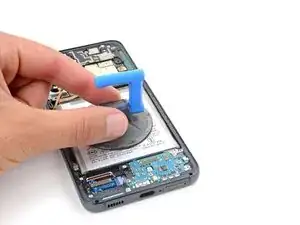

Приклейте присоску к батарее как можно ближе к центру правого края.

Вставьте кончик медиатора между правым краем батареи и корпусом.

Надавите медиатором и поверните его так, чтобы длинный конец оказался между батареей и корпусом.

Берегитесь, чтобы не сложить и не согнуть батарею — она может протечь опасными химикатами и/или загореться.

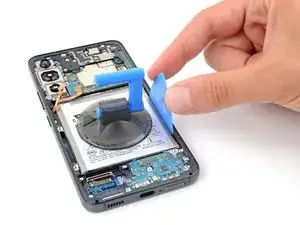

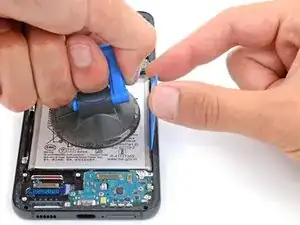

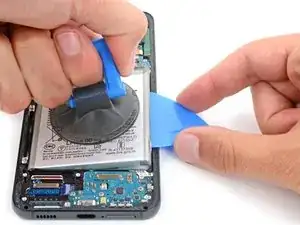

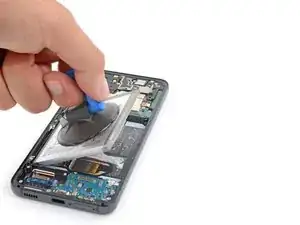

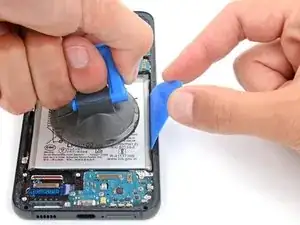

Тяните присоской вверх с сильной, равномерной силой, одновременно поддёргивая батарею медиатором.

Поддерживайте постоянное давление на медиатор и присоску, пока батарея не отделится от корпуса.

Будьте терпеливы и дайте клею время отделиться. Если батарея не сдвигается, нанесите ещё несколько капель изопропилового спирта и попробуйте снова.

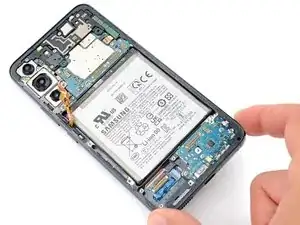

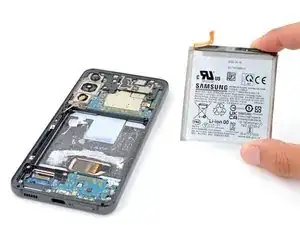

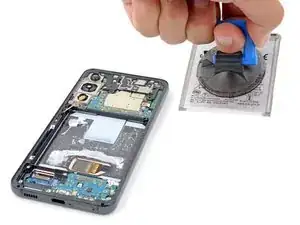

Удалите аккумулятор.

Если вы использовали изопропиловый спирт, подождите десять минут перед установкой нового аккумулятора, чтобы спирт полностью испарился.

Следуйте этому руководству, чтобы установить новый аккумулятор.
