Замена динамика разговорного и вибромотора Samsung Galaxy S22 Ultra

Перед началом ремонта разрядите батарею телефона ниже 25%. Заряженная литий‑ионная батарея может загореться при повреждении.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Пока клей размягчается, обратите внимание на следующее:

Задняя крышка приклеена по периметру к рамке.

Клей наиболее прочен в нижнем правом и верхнем левом углах.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Резким, равномерным тянущим движением поднимите присоску, чтобы образовалась щель между крышкой и рамкой.

Если не удаётся создать щель, примените дополнительное тепло, чтобы сильнее размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Вставьте медиатор для вскрытия в образовавшуюся щель.

Проводите медиатором взад‑вперёд вдоль правого края, чтобы разрезать клей.

Оставьте медиатор вставленным ближе к нижней части правого края, чтобы клей не склеился снова.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Вставьте второй медиатор в нижний правый угол.

Наклоните медиатор вверх, чтобы повторить изогнутый край, и поверните его вокруг нижнего правого угла.

Будьте осторожны при разрезании вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуть стекло.

Проведите медиатором к нижнему левому углу, чтобы разрезать клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Вставьте третий медиатор в нижний левый угол.

Наклоните медиатор вверх, чтобы повторить изогнутый край, и поверните его вокруг нижнего левого угла.

Будьте осторожны при разрезании вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуть стекло.

Проведите медиатором вдоль левого края, чтобы разрезать клей, остановившись у кнопки питания.

Вставляйте медиатор не глубже 5 мм, иначе можно повредить антенный гибкий кабель или кабель кнопки питания.

Оставьте медиатор во левой кромке, чтобы клей не склеился снова.

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

Вставьте медиатор в щель на верхнем правом краю.

Наклоните медиатор вверх, чтобы повторить изогнутый край, и поверните его вокруг верхнего правого угла.

Будьте осторожны при разрезании вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуть стекло.

Проведите медиатор к верхнему левому углу, чтобы разрезать клей.

Вставляйте медиатор не глубже 4 мм, иначе можно повредить камеры или датчики.

Оставьте медиатор вставленным, чтобы клей не склеился снова.

Вставляйте медиатор не глубже 4 мм, иначе можно повредить камеры.

Вставьте медиатор в щель на верхнем левом краю.

Наклоните медиатор вверх, чтобы повторить изогнутый край, и поверните его вокруг верхнего левого угла.

Вставляйте медиатор не глубже 4 мм, иначе можно повредить камеры.

Проведите медиатором в сторону нижней камеры, чтобы разрезать оставшийся клей, остановившись перед кнопкой питания.

Возьмите и снимите заднюю крышку.

Если крышка всё ещё прилипает к рамке, проведите медиатором по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед его запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите остатки клея пинцетом или пальцами. При затруднениях разъединения клея примените тепло.

Если вы используете клей, вырезанный по размеру, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Катушка беспроводной зарядки слабо приклеена к аккумулятору.

Будьте осторожны, чтобы не натянуть и не порвать кабель межсоединения дисплея под правой стороной катушки зарядки.

Вставьте медиатор между правым краем катушки беспроводной зарядки и аккумулятором.

Проведите медиатором вдоль правого края, чтобы отделить клей.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём антенны NFC от платы.

Повторите для защёлкивающегося разъёма катушки беспроводной зарядки.

Чтобы заново присоединить защёлкивающиеся разъёмы, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и вызвать необратимое повреждение.

Используйте крестовую отвёртку, чтобы отвинтить пять винтов длиной 3.5 мм, фиксирующих антенну NFC и катушку зарядки.

Используйте крестовую отвёртку, чтобы отвинтить шесть винтов длиной 3.5 мм, фиксирующих динамик.

Вставьте заострённый конец лопатки между верхним правым углом динамика и рамкой.

Подденьте, чтобы отщёлкнуть динамик от рамки.

Не поддевайте против аккумулятора. Используйте выступы в рамке как рычаг.

При сборке прижмите по периметру динамика, чтобы зафиксировать его в рамке.

Возьмите и снимите антенну NFC, катушку беспроводной зарядки и динамик с рамки.

Катушка беспроводной зарядки удерживает эти детали вместе.

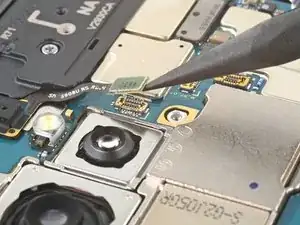

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём аккумулятора.

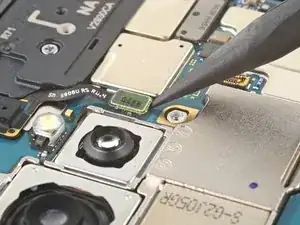

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём модуля лазерного автофокуса.

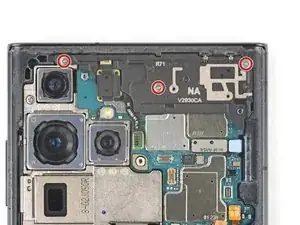

Используйте крестовую отвёртку, чтобы отвинтить три винта длиной 3.5 мм, фиксирующих крышку материнской платы.

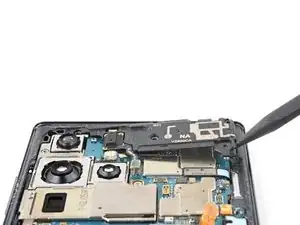

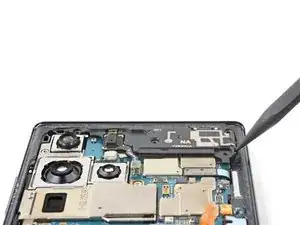

Вставьте заострённый конец лопатки между нижним правым углом крышки материнской платы и рамкой.

Подденьте крышку, чтобы отщёлкнуть её от рамки.

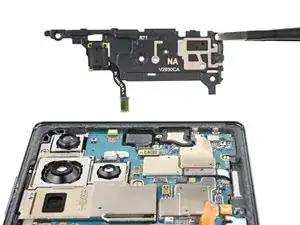

Снимите крышку материнской платы и модуль лазерного автофокуса.

При сборке прижмите крышку, чтобы зафиксировать её защёлки в рамке.

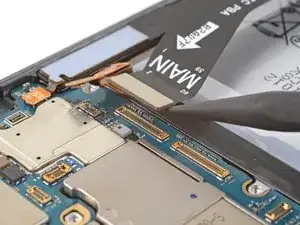

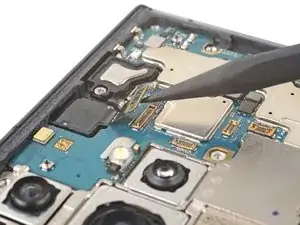

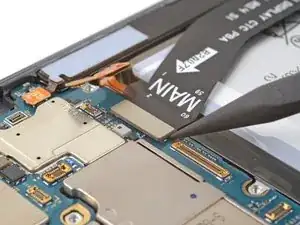

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём фронтальной камеры.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём сканера отпечатка пальца.

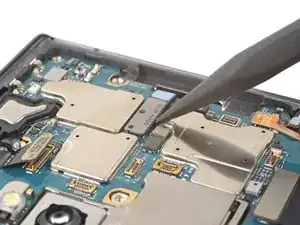

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём экрана.

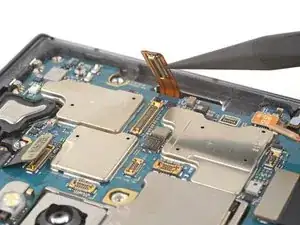

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся разъём стилуса.

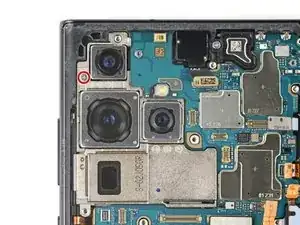

Используйте крестовую отвёртку, чтобы отвинтить винт длиной 3.5 мм, фиксирующий материнскую плату.

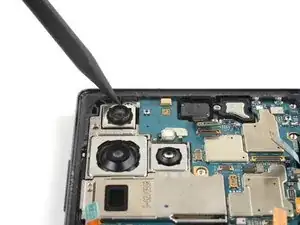

Вставьте заострённый конец лопатки между верхним левым краем материнской платы и рамкой.

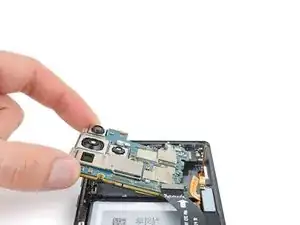

Подденьте материнскую плату вверх, пока не сможете захватить её пальцами.

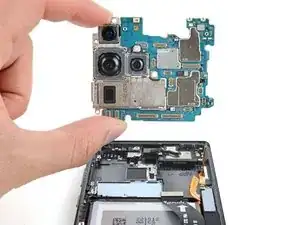

Возьмите материнскую плату за левый край и извлеките её из рамки.

Будьте осторожны, чтобы не зацепить свободные кабели.

При сборке убедитесь, что кабели находятся над материнской платой при её повторной установке.

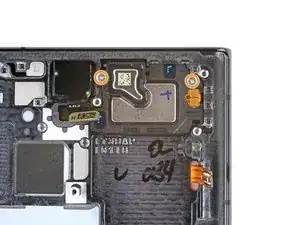

Используйте крестовую отвертку, чтобы удалить два винта длиной 3,2 мм, фиксирующих динамик разговорного устройства и вибромотор.

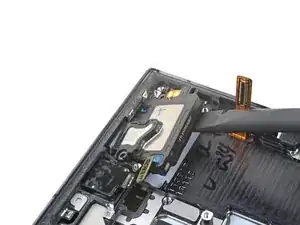

Подведите плоский конец лопатки под нижний край динамика разговорного устройства и вибромотора.

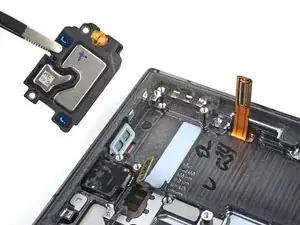

Подденьте динамик разговорного устройства и вибромотор в их гнезде и извлеките их.
