Замена порта USB-C и платы зарядки Samsung Galaxy S22 Ultra

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка SIM-карты на нижнем крае телефона.

Нажмите инструмент для извлечения SIM-карты в отверстие, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты.

Если вы случайно вставили инструмент в отверстие микрофона, не беспокойтесь — скорее всего вы не повредили микрофон.

Разрядите аккумулятор телефона до уровня ниже 25% перед началом ремонта. Заряженный литий-ионный аккумулятор может загореться при повреждении.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Пока вы ожидаете размягчения клея, обратите внимание на следующее:

По периметру рамы задняя крышка закреплена клеем.

Клей наиболее прочен в правом нижнем и левом верхнем углах.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Подтяните присоску с сильной, равномерной силой, чтобы создать зазор между крышкой и рамой.

Если не удаётся создать зазор, примените дополнительное тепло, чтобы дальше размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Вставьте монтажную пластину в зазор.

Водите пластиной взад-вперёд вдоль правого края, чтобы перерезать клей.

Оставьте пластину вставленной у нижней части правого края, чтобы клей не слипся заново.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Вставьте вторую монтажную пластину в правый нижний угол.

Наклоните пластину вверх, чтобы повторить округлённый край, и проведите ей вокруг правого нижнего угла.

Будьте осторожны при прорезании клея вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуть стекло.

Сдвиньте монтажную пластину к левому нижнему углу, чтобы перерезать клей.

Оставьте пластину в левом нижнем углу, чтобы клей не слипся заново.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Вставьте третью монтажную пластину в левый нижний угол.

Наклоните пластину вверх, чтобы повторить округлённый край, и проведите ей вокруг левого нижнего угла.

Будьте осторожны при прорезании клея вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуть стекло.

Проведите монтажной пластиной вдоль левого края, чтобы перерезать клей, остановившись у кнопки питания.

Вставляйте пластину только на 5 мм, иначе вы можете повредить антенный кабель или кабель кнопки питания.

Оставьте пластину в левом крае, чтобы клей не слипся заново.

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

Вставьте монтажную пластину в зазор на правом верхнем краю.

Наклоните пластину вверх, чтобы повторить округлённый край, и проведите ей вокруг правого верхнего угла.

Будьте осторожны при прорезании клея вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуть стекло.

Сдвиньте пластину к левому верхнему углу, чтобы перерезать клей.

Вставляйте пластину только на 4 мм, иначе вы можете повредить камеры или датчики.

Оставьте пластину, чтобы клей не слипся заново.

Вставляйте медиатор не глубже 4 мм, иначе вы можете повредить камеры.

Вставьте медиатор в зазор в верхнем левом краю.

Наклоните медиатор вверх, чтобы он совпал с закруглённым краем, и поверните его вокруг верхнего левого угла.

Вставляйте медиатор не глубже 4 мм, иначе вы можете повредить камеры.

Сдвиньте медиатор к нижней камере, чтобы порезать оставшийся клей, останавливаясь до достижения кнопки питания.

Возьмите заднюю крышку и снимите её.

Если крышка всё ещё прилипает к корпусу, проведите медиатором по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее время включить телефон и проверить все функции перед запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите куски клея пинцетом или пальцами. При затруднениях разделения клея примените нагрев.

Если вы используете клей, вырезанный по размеру, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Катушка беспроводной зарядки слабо приклеена к аккумулятору.

Будьте осторожны, чтобы не растянуть и не порвать кабель соединения дисплея под правой стороной катушки зарядки.

Вставьте медиатор между правым краем катушки беспроводной зарядки и аккумулятором.

Проведите медиатором вдоль правого края, чтобы разделить клей.

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор антенны NFC от материнской платы.

Повторите для пресс-коннектора катушки беспроводной зарядки.

Чтобы снова подключить пресс-коннекторы, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При смещении коннектора контакты могут согнуться и получить необратимое повреждение.

Отверткой Phillips удалите пять винтов длиной 3.5 мм, крепящих антенну NFC и катушку зарядки.

Отверткой Phillips удалите шесть винтов длиной 3.5 мм, крепящих громкоговоритель.

Вставьте заострённый конец лопатки между верхним правым углом громкоговорителя и рамой.

Подденьте, чтобы отщёлкнуть громкоговоритель от рамки.

Не поддевайте против аккумулятора. Используйте выступы в рамке как рычаг.

При сборке прижимайте по периметру громкоговорителя, чтобы защёлкнуть его в рамке.

Возьмите и снимите антенну NFC, катушку беспроводной зарядки и громкоговоритель с рамки.

Катушка беспроводной зарядки удерживает эти части вместе.

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор аккумулятора.

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор основного межсоединительного кабеля от материнской платы.

Повторите для вторичного межсоединительного кабеля.

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор основного межсоединительного кабеля от платы зарядки.

Повторите для вторичного межсоединительного кабеля.

Возьмите и снимите межсоединительные кабели с рамки.

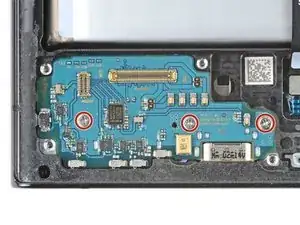

Отверткой Phillips удалите три винта длиной 3.5 мм, крепящие плату зарядки.

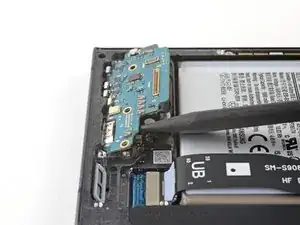

Вставьте заострённый конец лопатки под плату зарядки с противоположной стороны порта USB‑C.

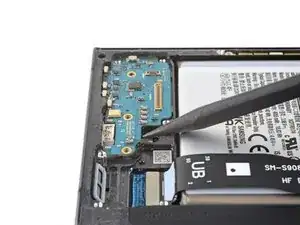

Подденьте плату зарядки из её гнезда, пока не сможете схватить её пальцами.

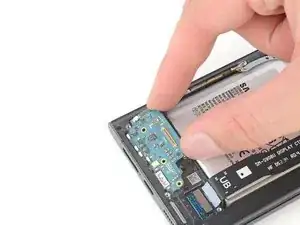

Возьмите плату зарядки за углы и вытяните её из гнезда в рамке.

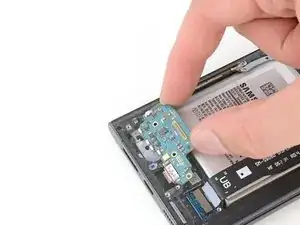

Снимите плату зарядки.

При сборке вставляйте плату зарядки под углом вниз, чтобы направить порт USB‑C в его гнездо.
