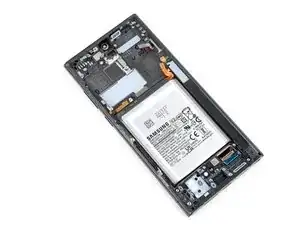

Замена экрана и аккумулятора Samsung Galaxy S22 Ultra
Следуйте этому руководству, чтобы заменить сборку экрана и аккумулятора в вашем Samsung Galaxy S22 Ultra.
Это руководство составлено для сборки экрана и аккумулятора. Сборка включает экран, аккумулятор и рамку в одном узле. Перед началом ремонта убедитесь, что у вас правильная запчасть.
Примечание: верхняя 5G mmWave антенна не может быть заменена между рамками моделей для США (908U) и международных моделей (908B/E).
Примечание: Сохранение водозащиты после ремонта будет зависеть от того, насколько аккуратно вы нанесёте клей повторно, но устройство потеряет свой класс защиты IP (Ingress Protection).
Шаг 1


Вставьте инструмент для извлечения SIM-карты, насадку или распрямлённую скрепку в отверстие лотка SIM-карты на нижнем торце телефона.
Нажмите инструмент для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток SIM-карты.
Удалите лоток SIM-карты.
Если вы случайно вставили инструмент для извлечения SIM в отверстие микрофона, не волнуйтесь — скорее всего вы не повредили микрофон.
Шаг 2

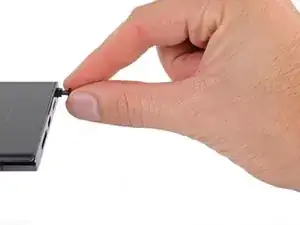

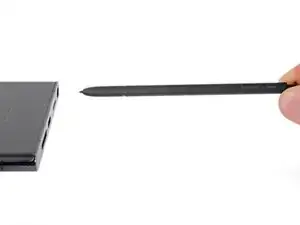

Нажмите кнопку в основании стилуса.
Стилус частично выйдет из корпуса.
Извлеките стилус.
Шаг 3

Разрядите аккумулятор телефона до уровня ниже 25% перед началом ремонта. Заряженный литий-ионный аккумулятор может загореться при повреждении.

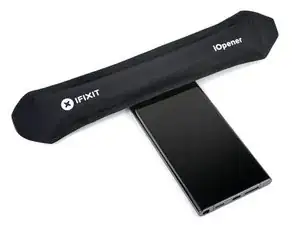

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.
Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.
Шаг 4

Пока вы ждёте размягчения клея, обратите внимание на следующее:
По периметру рамки задняя крышка приклеена.
Клей особенно прочный в правом нижнем и левом верхнем углах.
Шаг 5


Прикрепите присоску к задней крышке как можно ближе к центру правого края.
Подтяните присоску сильной, равномерной тягой, чтобы создать зазор между крышкой и рамкой.
Если создать зазор не удаётся, приложите больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.
Вставьте в полученный зазор медиатор для вскрытия.
Шаг 6


Проведите медиатором вперёд-назад вдоль правого края, чтобы разрезать клей.
Оставьте медиатор вставленным ближе к нижней части правого края, чтобы клей не закрылся снова.
Шаг 7

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.
Шаг 8


Вставьте второй медиатор в правом нижнем углу.
Наклоните медиатор вверх, чтобы соответствовать закруглённому краю, и поверните его вокруг правого нижнего угла.
Будьте осторожны при резке вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуло стекло.
Шаг 9

Проведите медиатором к левому нижнему углу, чтобы разрезать клей.
Оставьте медиатор в левом нижнем углу, чтобы клей не закрылся снова.
Шаг 10

Приложите нагретый iOpener к левому краю задней крышки на две минуты.
Шаг 11


Вставьте третий медиатор в левом нижнем углу.
Наклоните медиатор вверх, чтобы соответствовать закруглённому краю, и поверните его вокруг левого нижнего угла.
Будьте осторожны при резке вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуло стекло.
Шаг 12


Проведите медиатором вдоль левого края, чтобы разрезать клей, останавливаясь у кнопки питания.
Вставляйте медиатор не глубже 5 мм, иначе вы можете повредить антенный шлейф или кабель кнопки питания.
Оставьте медиатор в левом крае, чтобы клей не закрылся снова.
Шаг 13

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.
Шаг 14


Вставьте медиатор в зазор у правого верхнего края.
Наклоните медиатор вверх, чтобы соответствовать закруглённому краю, и поверните его вокруг правого верхнего угла.
Будьте осторожны при резке вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуло стекло.
Шаг 15

Просуньте медиатор к верхнему левому углу, чтобы разрезать клей.
Вставляйте медиатор не глубже 4 мм, чтобы не повредить камеры или датчики.
Оставьте медиатор внутри, чтобы клей не склеился заново.
Шаг 16

Вставляйте медиатор не глубже 4 мм, чтобы не повредить камеры.
Вставьте медиатор в зазор у верхнего левого края.
Наклоните медиатор вверх по кривой кромке и прокрутите его вокруг верхнего левого угла.
Шаг 17

Вставляйте медиатор не глубже 4 мм, чтобы не повредить камеры.
Проведите медиатором к модулю нижней камеры, чтобы разрезать оставшийся клей, остановившись перед кнопкой питания.
Шаг 18


Возьмите и снимите заднюю крышку.
Если крышка всё ещё прилеплена к корпусу, проведите медиатором по периметру, пока крышка полностью не отделится.
Во время сборки:
Это хорошее место, чтобы включить телефон и проверить все функции перед закрытием. Обязательно полностью выключите телефон перед продолжением работ.
Удалите куски клея пинцетом или пальцами. При необходимости примените нагрев, если трудно разделить клей.
Если вы используете заранее вырезанный клей, следуйте этому руководству.
Если вы используете двустороннюю ленту, следуйте этому руководству.
Шаг 19


Катушка беспроводной зарядки слегка приклеена к аккумулятору.
Осторожно, не растягивайте и не порвите кабель дисплейного межсоединения под правой стороной катушки.
Вставьте медиатор между правым краем катушки беспроводной зарядки и аккумулятором.
Проведите медиатором вдоль правого края, чтобы отделить клей.
Шаг 20


Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор антенны NFC от материнской платы.
Повторите для пресс-коннектора катушки беспроводной зарядки.
Чтобы заново присоединить пресс-коннекторы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если коннектор смещён, контакты могут погнуться и получить необратимое повреждение.
Шаг 21

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 3.5 мм, фиксирующих антенну NFC и катушку зарядки.
Шаг 22

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов длиной 3.5 мм, фиксирующих громкоговоритель.
Шаг 23

Вставьте заострённый конец лопатки между верхним правым углом громкоговорителя и корпусом.
Подденьте, чтобы отщёлкнуть громкоговоритель от корпуса.
Не подденьте у аккумулятора. Используйте выступы в корпусе как точку опоры.
При сборке нажмите по периметру громкоговорителя, чтобы зафиксировать его в корпусе.
Шаг 24


Возьмите и снимите антенну NFC, катушку беспроводной зарядки и громкоговоритель с корпуса.
Катушка беспроводной зарядки удерживает эти детали вместе.
Шаг 25

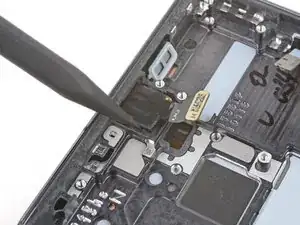

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить пресс-коннектор аккумулятора.
Шаг 26

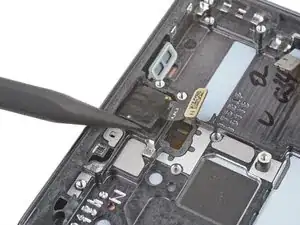

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нижний пресс-коннектор антенны 5G mmWave.
Шаг 27

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 3.5 мм, фиксирующие кронштейн антенны.
Шаг 28


Вставьте заострённый конец лопатки между нижним креплением винта кронштейна антенны и корпусом.
Подденьте кронштейн, пока не сможете схватить его пинцетом с притуплёнными концами или пальцами.
Снимите нижнюю антенну 5G mmWave.
Шаг 29


Перед переустановкой нижней антенны 5G mmWave замените кронштейн на новый. Если у вас нет нового кронштейна, пропустите этот шаг.
Снимите антенну и разъём со старого кронштейна.
Снимите L-образную защитную ленту с нового кронштейна.
Разместите антенну в выемке кронштейна так, чтобы разъём был уложен под более длинным отверстием для винта.
Снимите тонкую защитную ленту с внешней стороны кронштейна перед установкой его в корпус.
Шаг 30

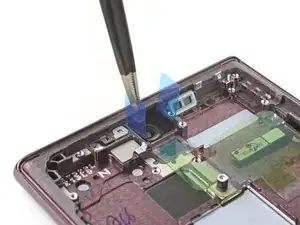

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить верхний пресс-коннектор антенны 5G mmWave.
Шаг 31


Вставьте заострённый конец лопатки в зазор между нижним краем 5G mmWave антенны и платой.
Подденьте антенну из посадочного места, пока не сможете схватить её пальцами или пинцетом с тупыми концами.
Если антенна не поддаётся, приложите нагретый iOpener на две минуты, чтобы размягчить клей.
Снимите верхнюю 5G mmWave антенну.
Шаг 32


Замените клей на верхней 5G mmWave антенне перед её повторной установкой. Если у вас нет запасного клея, используйте старый или клей, вырезанный по размеру.
Удалите существующий клей с антенны пинцетом с тупыми концами или пальцами.
Снимите прозрачную защитную плёнку с нового клея.
Нанесите новый клей на нижнюю часть антенны так, чтобы её круглый конец был дальше от разъёма.
Снимите зелёную защитную плёнку с клея перед установкой антенны в корпус.
Шаг 33


Используйте заострённый конец лопатки, чтобы поддеть и отключить основной межсоединительный кабель от платы.
Повторите для вторичного межсоединительного кабеля, расположенного слева от основного.
Шаг 34

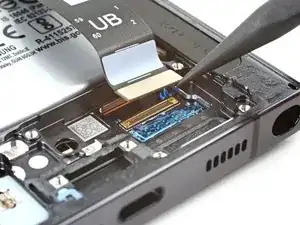

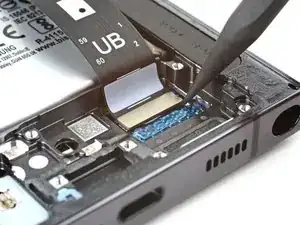

Используйте заострённый конец лопатки, чтобы поддеть и отключить основной межсоединительный кабель от платы зарядки.
Повторите для вторичного межсоединительного кабеля.
Шаг 35

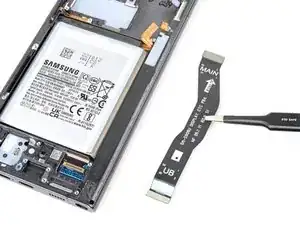

Возьмите и извлеките межсоединительные кабели из корпуса.
Шаг 36

Используйте крестообразную отвёртку, чтобы выкрутить три винта длиной 3,5 мм, крепящие плату зарядки.
Шаг 37

Вставьте заострённый конец лопатки под плату зарядки с противоположной стороны от USB-C порта.
Подденьте плату зарядки из её посадочного места, пока не сможете схватить её пальцами.
Шаг 38


Возьмите плату зарядки за углы и выдвиньте её из посадочного места в корпусе.
Снимите плату зарядки.
При сборке снова вставляйте плату зарядки под углом вниз, чтобы направить USB-C порт в его посадочное место.
Шаг 39

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор лазерного модуля автофокусировки.
Шаг 40

Используйте крестообразную отвёртку, чтобы выкрутить три винта длиной 3,5 мм, крепящие крышку материнской платы.
Шаг 41


Вставьте заострённый конец лопатки между нижним правым углом крышки материнской платы и корпусом.
Подденьте крышку, чтобы отщёлкнуть её от корпуса.
Снимите крышку материнской платы и модуль лазерного автофокуса.
При сборке защёлните крышку, нажав на неё, чтобы зафиксировать защёлки на корпусе.
Шаг 42

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор фронтальной камеры.
Шаг 43

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор сканера отпечатков.
Шаг 44

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор экрана.
Шаг 45

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор стилуса.
Шаг 46

Используйте крестообразную отвёртку, чтобы выкрутить винт длиной 3,5 мм, крепящий материнскую плату.
Шаг 47

Вставьте заострённый конец лопатки между верхним левым краем материнской платы и корпусом.
Поднимите материнскую плату, пока не сможете схватить её пальцами.
Шаг 48


Возьмите материнскую плату за левый край и извлеките её из корпуса.
Осторожно, чтобы не зацепить свободные кабели.
При сборке убедитесь, что кабели лежат над материнской платой при её возвращении на место.
Шаг 49

Используйте крестообразную отвёртку, чтобы выкрутить два винта длиной 3,2 мм, крепящие динамик слухового канала и мотор вибрации.
Шаг 50


Подденьте плоский конец лопатки под нижний край динамика приемника и вибромотора.
Отожмите динамик приемника и вибромотор из гнезда и извлеките их.
Шаг 51

Разогрейте iOpener и приложите его к верхней части экрана на две минуты.
Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей чувствителен к нагреву.
Шаг 52


Клей, фиксирующий камеру, очень прочный. Работайте медленно и при необходимости добавляйте нагрев, если камера кажется застрявшей. Избегайте отделения платы от корпуса камеры, как на этом примере.

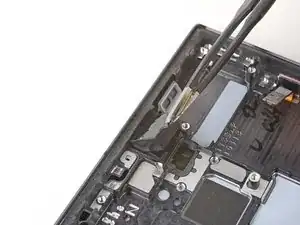

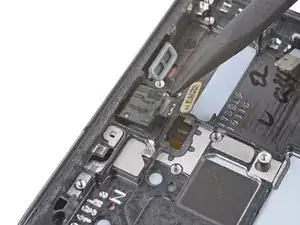

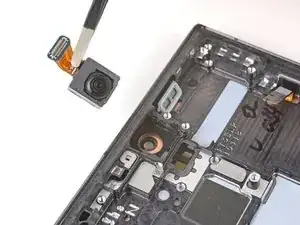

Используйте заостренный конец лопатки, чтобы поддеть фронтальную камеру в ее гнезде.
Если камера не ослабляется, используйте инструмент для извлечения SIM-карты, чтобы соскоблить эпоксидную смолу вокруг камеры.
Шаг 53

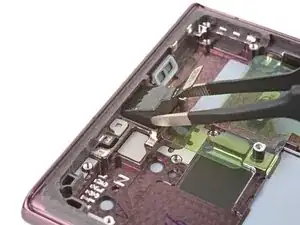

Используйте пинцет с притупленными наконечниками, чтобы захватить и извлечь фронтальную камеру из гнезда.
Работайте медленно, чтобы не порвать хрупкий кабель.
Шаг 54

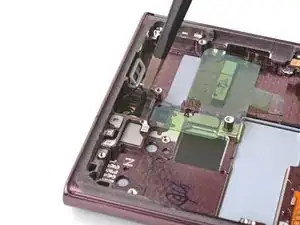

При сборке подготовьте новую рамку для фронтальной камеры:
Снимите черную защитную пленку с гнезда фронтальной камеры.
Снимите и удалите поролоновую прокладку с новой рамки.
Эта прокладка не обязательна для ремонта.
Шаг 55

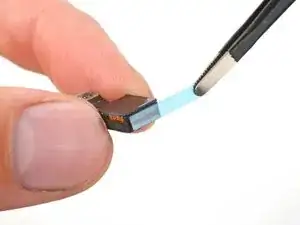

Перед установкой фронтальной камеры в новую рамку нанесите новые клейкие элементы на рамку и камеру:
Снимите две большие прозрачные прямоугольные подложки с листа клея и разместите клей на боках гнезда камеры.
Снимите подложку с основного клейкого элемента и поместите его в центр гнезда камеры так, чтобы язычок для снятия был направлен к нижней части рамки.
Удалите остатки клея с модуля фронтальной камеры.
Снимите подложку с тонкой клейкой полосы и разместите ее на верхнем крае камеры.
Шаг 56

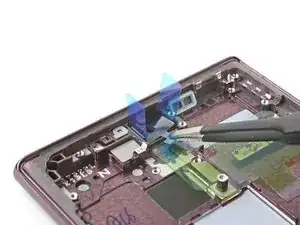

Установите фронтальную камеру:
Снимите все четыре синих защитных пленки с камеры и рамки.

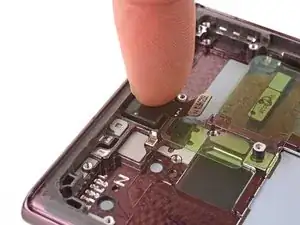

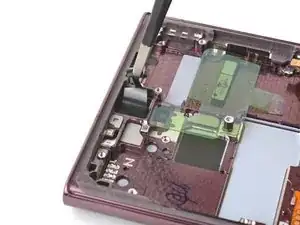

Вставьте фронтальную камеру в ее гнездо в рамке и прижмите, чтобы закрепить.
Шаг 57

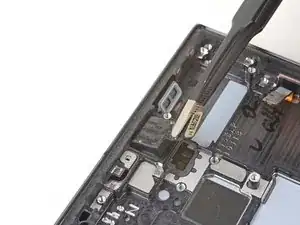

Используйте заостренный конец лопатки, чтобы поддеть и отключить пресс-коннектор кабеля дисплея.
Шаг 58

Схватите и извлеките кабель дисплея из рамки.
Шаг 59

У вас остается только сборка экрана и батареи.
Сравните новую запасную часть с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять защитные подложки с новой детали перед установкой.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Отнесите электронные отходы на переработку, сертифицированную по стандартам R2 или e-Stewards.
Ремонт не получился? Посетите наше сообщество Answers для помощи в устранении неполадок.
Перевод руководства с ifixit.com
