Замена антенн mmWave и соединительных кабелей Samsung Galaxy S22 Ultra 5G

Перед началом ремонта разрядите батарею телефона ниже 25%. Заряженная литий‑ионная батарея может загореться при повреждении.

Разогрейте iOpener и приложите его к правому краю задней панели на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Пока клей размягчается, обратите внимание на следующее:

Крепление задней панели выполнено с помощью клея по периметру рамки.

Клей наиболее прочный в правом нижнем и левом верхнем углах.

Прикрепите присоску к задней панели как можно ближе к центру правого края.

Резко и ровно потяните за присоску вверх, чтобы создать зазор между панелью и рамкой.

Если трудно создать зазор, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям к iOpener, чтобы не допустить перегрева.

Вставьте монтажную лопатку в образовавшийся зазор.

Проведите лопаткой вперед‑назад вдоль правого края, чтобы разрезать клей.

Оставьте лопатку вставленной у нижней части правого края, чтобы клей не слипся снова.

Приложите разогретый iOpener к нижнему краю задней панели на две минуты.

Вставьте вторую монтажную лопатку в правый нижний угол.

Наклоните лопатку вверх, чтобы повторить кривизну края, и поверните её вокруг правого нижнего угла.

Будьте осторожны при резке вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуть стекло.

Проведите лопаткой к левому нижнему углу, чтобы разрезать клей.

Оставьте лопатку в левом нижнем углу, чтобы клей не слипся снова.

Приложите разогретый iOpener к левому краю задней панели на две минуты.

Вставьте третью монтажную лопатку в левый нижний угол.

Наклоните лопатку вверх, чтобы повторить кривизну края, и поверните её вокруг левого нижнего угла.

Будьте осторожны при резке вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуть стекло.

Проведите лопаткой вдоль левого края, чтобы разрезать клей, останавливаясь у кнопки питания.

Вставляйте лопатку не более чем на 5 мм, чтобы не повредить антенный гибкий кабель или кабель кнопки питания.

Оставьте лопатку в левой кромке, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к верхнему краю задней панели на две минуты.

Вставьте монтажную лопатку в зазор у верхнего правого края.

Наклоните лопатку вверх, чтобы повторить кривизну края, и поверните её вокруг верхнего правого угла.

Будьте осторожны при резке вокруг углов — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснуть стекло.

Проведите лопаткой к левому верхнему углу, чтобы разрезать клей.

Вставляйте лопатку не более чем на 4 мм, чтобы не повредить камеры или датчики.

Оставьте лопатку вставленной, чтобы клей не слипся снова.

Вставляйте лопатку не более чем на 4 мм, чтобы не повредить камеры.

Вставьте монтажную лопатку в зазор у верхнего левого края.

Наклоните лопатку вверх, чтобы повторить кривизну края, и поверните её вокруг верхнего левого угла.

Вставляйте лопатку не более чем на 4 мм, чтобы не повредить камеры.

Проведите лопаткой в направлении к нижней камере, чтобы разрезать оставшийся клей, остановившись до того, как дойдёте до кнопки питания.

Возьмите и снимите заднюю крышку.

Если крышка всё ещё прилипает к рамке, проведите режущий медиатор по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите остатки клея пинцетом или пальцами. При затруднениях отделения клея примените нагрев.

Если вы используете клеевые полоски по шаблону, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Катушка беспроводной зарядки слабо приклеена к аккумулятору.

Будьте осторожны, чтобы не растянуть и не порвать кабель дисплейного межсоединения под правой стороной катушки зарядки.

Вставьте медиатор между правым краем катушки беспроводной зарядки и аккумулятором.

Проведите медиатором вдоль правого края, чтобы отделить клей.

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор антенны NFC от платы.

Повторите для пресс-коннектора катушки беспроводной зарядки.

Чтобы снова подключить пресс-коннекторы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если коннектор смещён, контакты могут согнуться и получить необратимое повреждение.

Используйте крестовую отвёртку, чтобы вывернуть пять винтов длиной 3.5 мм, крепящих антенну NFC и катушку зарядки.

Используйте крестовую отвёртку, чтобы вывернуть шесть винтов длиной 3.5 мм, крепящих динамик.

Вставьте заострённый конец лопатки между верхним правым углом динамика и рамкой.

Подденьте вверх, чтобы отщёлкнуть динамик от рамки.

Не поддёргивайте в сторону аккумулятора. Используйте выступы в рамке как упор для рычага.

При сборке прижмите по периметру динамик, чтобы защелкнуть его в рамке.

Снимите антенну NFC, катушку беспроводной зарядки и динамик с рамки.

Катушка беспроводной зарядки удерживает эти детали вместе.

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор аккумулятора.

Используйте заострённый конец лопатки, чтобы поддеть и отключить нижний пресс-коннектор антены 5G ммWave.

Используйте крестовую отвёртку, чтобы вывернуть два винта длиной 3.5 мм, крепящие кронштейн антенны.

Вставьте заострённый конец лопатки между нижним местом крепления винта кронштейна антенны и рамкой.

Подденьте кронштейн вверх, пока не сможете схватить его плоскогубцами с тупым носом или пальцами.

Снимите нижнюю 5G ммWave антенну.

Перед повторной установкой нижней 5G ммWave антенны замените кронштейн на новый. Если у вас нет нового кронштейна, пропустите этот шаг.

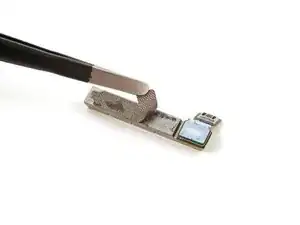

Снимите антенну и разъём с старого кронштейна.

Снимите L-образную подложку с клеевого вкладыша нового кронштейна.

Поместите антенну в выемку кронштейна, протянув разъём под длинное место крепления винта.

Снимите тонкую защитную подложку снаружи кронштейна перед установкой его в рамку.

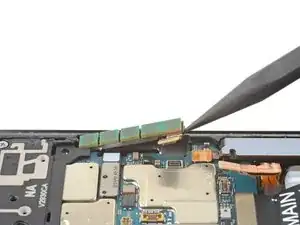

Используйте заострённый конец лопатки, чтобы поддеть и отключить верхний пресс-коннектор антены 5G ммWave.

Вставьте заострённый конец лопатки в зазор между нижним краем антенны 5G ммWave и платой.

Подденьте антенну из выемки, пока не сможете схватить её пальцами или плоскогубцами с тупым носом.

Если антенна кажется застрявшей, приложите нагретый iOpener на две минуты, чтобы размягчить клей.

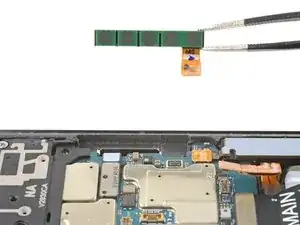

Снимите верхнюю 5G ммWave антенну.

Замените клей на верхней 5G ммWave антенне перед её повторной установкой. Если у вас нет нового клея, используйте старый или клеевые полоски по шаблону.

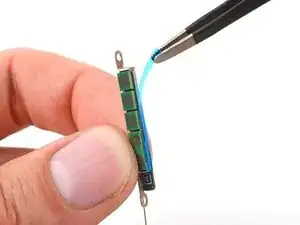

Удалите существующий клей с антенны плоскогубцами с тупым носом или пальцами.

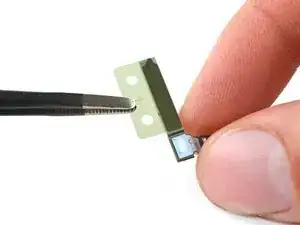

Снимите прозрачную подложку с нового клея.

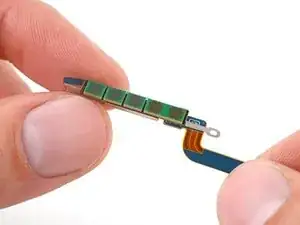

Нанесите новый клей на нижнюю часть антенны, круглой стороной отдалённой от разъёма.

Снимите зелёную подложку с клея перед установкой антенны в рамку.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить основной межсоединительный кабель от материнской платы.

Повторите для вторичного межсоединительного кабеля, расположенного слева от основного.

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить основной межсоединительный кабель от платы зарядки.

Повторите для вторичного межсоединительного кабеля.

Возьмите и извлеките межсоединительные кабели из рамки.
