Замена экрана и аккумулятора Samsung Galaxy S23 (в сборе)
Следуйте этому руководству, чтобы заменить сборку экрана и аккумулятора на вашем Samsung Galaxy S23.
Это руководство предназначено для сборки экрана и аккумулятора. Сборка включает в себя экран, аккумулятор и рамку в одном компоненте. Убедитесь, что у вас правильная деталь перед началом ремонта. Если вы меняете только экран, следуйте этому руководству.
Перед разборкой устройства полностью разрядите аккумулятор. Это снижает риск опасного теплового события, если аккумулятор случайно повредится во время ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.
Примечание. Сохранение водозащиты после ремонта будет зависеть от того, насколько качественно вы нанесёте клей для задней крышки, но устройство потеряет свой класс защиты IP.
Шаг 1

Дождитесь, пока заряд батареи телефона упадёт ниже 25%, так как заряженный литий‑ионный аккумулятор представляет потенциальную опасность. Если аккумулятор вздут, примите соответствующие меры предосторожности.
Отключите все кабели от телефона.
Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить питание», чтобы выключить телефон.
Шаг 2

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты, чтобы размягчить клей.
Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреванию.
Шаг 3


Прикрепите присоску к задней крышке как можно ближе к центру правого края.
Резко и равномерно потяните за присоску вверх, чтобы создать зазор между крышкой и рамкой.
Если не получается создать зазор, дополнительно нагрейте, чтобы ещё больше размягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.
Вставьте медиатор в образовавшийся зазор.
Шаг 4


Проводите медиатором вперёд‑назад вдоль правого края, чтобы отделить клей.
Оставьте медиатор вставленным у нижнего правого угла, чтобы клей не склеился обратно.
Шаг 5

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.
Шаг 6


Вставьте второй медиатор в нижний правый угол.
Поверните его вокруг нижнего правого угла, чтобы отделить клей.
Шаг 7

Проведите медиатором к нижнему левому углу, чтобы отделить клей.
Оставьте медиатор в нижнем левом углу, чтобы клей не склеился обратно.
Шаг 8

Приложите нагретый iOpener к левому краю задней крышки на две минуты.
Шаг 9

Поверните медиатор вокруг нижнего левого угла, чтобы отделить клей.
Шаг 10


Вставьте третий медиатор в нижний левый угол.
Проведите медиатором к верхнему левому углу, чтобы отделить клей.
Оставьте медиатор в верхнем левом углу, чтобы клей не склеился обратно.
Шаг 11

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.
Шаг 12


Вставьте четвёртый медиатор в верхний левый угол.
Поверните его вокруг верхнего левого угла, чтобы отделить клей.
Шаг 13

Проведите медиатором к верхнему правому углу, чтобы отделить клей.
Оставьте медиатор в верхнем правом углу, чтобы клей не склеился обратно.
Шаг 14


Остаётся участок клея непосредственно под вспышкой.
Выравняйте кончик медиатора по вырезу для вспышки.
Просуньте медиатор под верхнюю часть задней крышки, пока не почувствуете, что он зацепился за клей.
Вы должны увидеть медиатор через вырез для вспышки.
Продолжайте проводить медиатором к нижней части телефона, пока клей полностью не отделится от задней крышки.
Избегайте касания тыльных камер медиатором. Давление на линзы может их повредить.
Шаг 15


Возьмите заднюю крышку и снимите её.
Если крышка всё ещё прилипает к рамке, проведите медиатором по периметру, пока крышка полностью не отделится.
Во время сборки:
Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.
Удалите куски клея пинцетом или пальцами. При трудностях с удалением клея примените нагрев и изопропиловый спирт (90% и выше).
Если вы используете клеевые прокладки по шаблону, следуйте этому руководству.
Если вы используете двустороннюю ленту, следуйте этому руководству.
Шаг 16

Используйте остриё лопатки, чтобы поддеть и отключить пресс‑коннектор катушки беспроводной зарядки от материнской платы.
Чтобы заново присоединить пресс‑коннекторы, аккуратно совместите стороны и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При смещении коннектора контакты могут погнуться и получить необратимое повреждение.
Шаг 17


Используйте крестовую отвёртку, чтобы выкрутить тринадцать винтов длиной 3,5 мм, удерживающих катушку беспроводной зарядки и громкоговоритель:
Шесть винтов, удерживающих катушку беспроводной зарядки
Семь винтов, удерживающих громкоговоритель
Шаг 18


Вставьте остриё лопатки в выемку в верхнем левом углу громкоговорителя.
Подденьте вверх, чтобы отщёлкнуть громкоговоритель от рамки.
Шаг 19


Используйте пальцы, чтобы поднять громкоговоритель от рамки и полностью отделить его.
Снимите катушку беспроводной зарядки и громкоговоритель с рамки.
При сборке нажмите по периметру громкоговорителя, чтобы защёлкнуть его в рамке.
Шаг 20

Используйте остриё лопатки, чтобы поддеть и отключить пресс‑коннектор батареи.
Шаг 21

Используйте кончик лопатки, чтобы поддеть и отключить пресс‑коннектор динамика слухового приёмника.
Шаг 22

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 3,5 мм, удерживающих динамик слухового приёмника.
Шаг 23


Вставьте плоский конец лопатки между нижним краем динамика слухового приёмника и серебристой защитной пластины на материнской плате.
Не вставляйте лопатку в другие места — вы рискуете сдвинуть хрупкие поверхностно‑монтируемые компоненты.
Поверните лопатку, чтобы отщёлкнуть динамик слухового приёмника от рамки и снять его.
При сборке сначала вставьте верхний край динамика слухового приёмника в рамку, затем нажмите и защёлкните его на месте.
Шаг 24

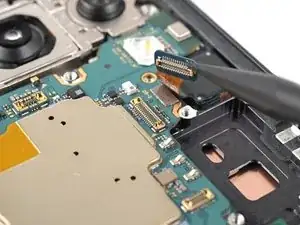

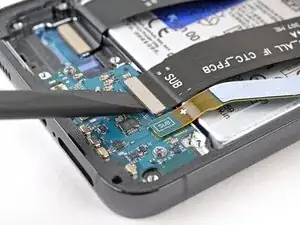

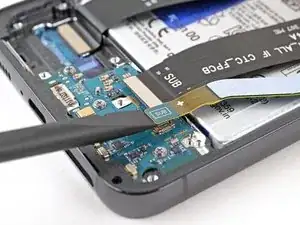

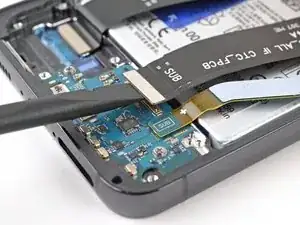

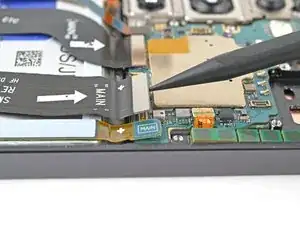

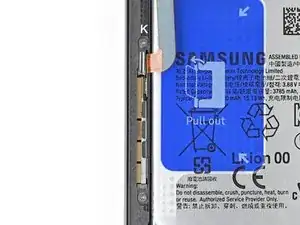

Используйте лопатку, чтобы поддеть и отключить пресс‑коннекторы основного и вспомогательного межсоединительных кабелей от дочерней платы.
Шаг 25

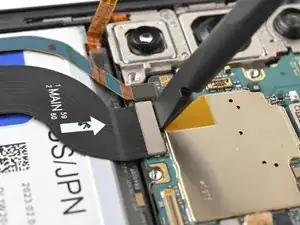

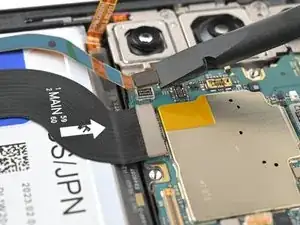

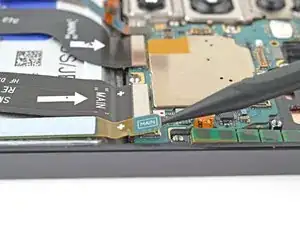

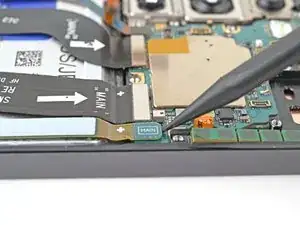

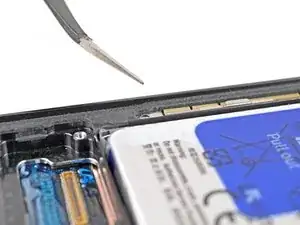

Повторите предыдущий шаг для коннекторов основного и вспомогательного межсоединительных кабелей на материнской плате.
Шаг 26

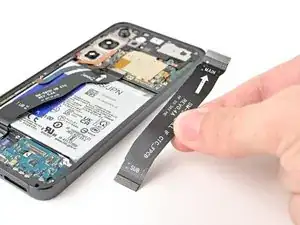

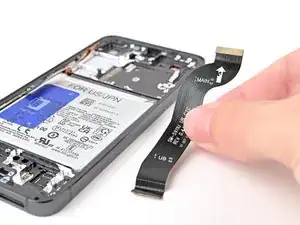

Снимите оба межсоединительных кабеля.
Шаг 27

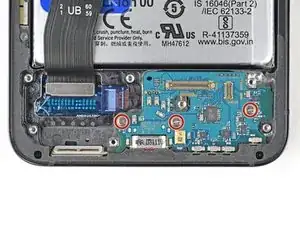

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 3,5 мм, удерживающих дочернюю плату.
Шаг 28

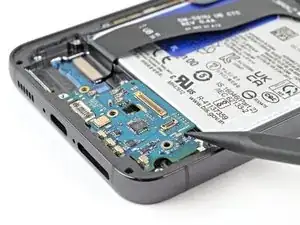

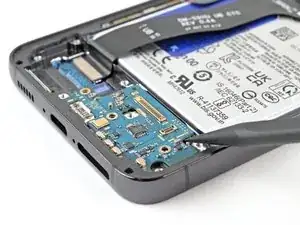

Используйте остриё лопатки, чтобы поддеть верхний правый угол дочерней платы и отщёлкнуть её от рамки.
Не подлезайте под батарею! Разместите лопатку так, чтобы вы поддевали рамку.

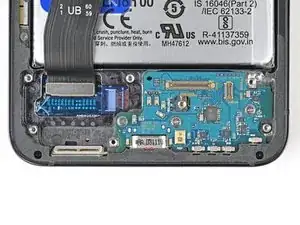

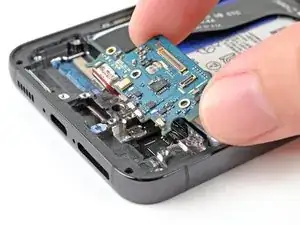

Снимите дочернюю плату.
При сборке повторно вставьте разъём USB‑C в его посадочное место под углом, затем прижмите дочернюю плату к рамке.
Шаг 29

Вставьте наконечник лопатки между левым краем антеннного пресс‑коннектора и серебристой защитной пластиной на материнской плате.
Вокруг этого коннектора расположены хрупкие поверхностно‑монтируемые компоненты. Поддевание других краёв коннектора может вывести их из платы.
Подденьте вверх и отключите антеннный пресс‑коннектор.
Шаг 30

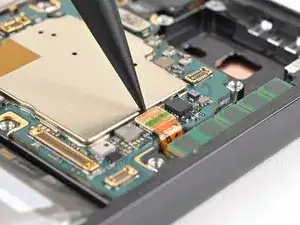

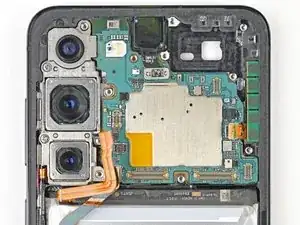

Используйте лопатку, чтобы поддеть и отключить пресс‑коннекторы кабеля дисплея и кабеля 5G мм‑волны от материнской платы.
Шаг 31

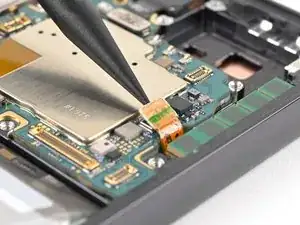

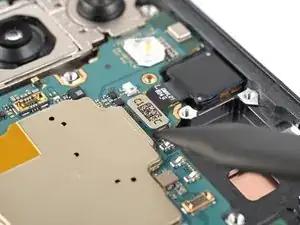

Используйте лопатку, чтобы приподнять и отсоединить пресс‑коннектор передней камеры.
Шаг 32

Отверткой Phillips удалите два винта длиной 3,5 мм, фиксирующие материнскую плату.
Шаг 33

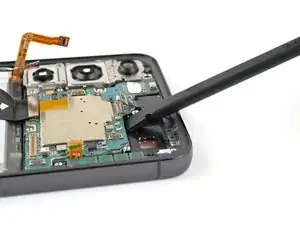

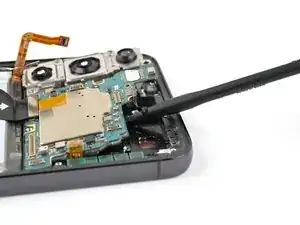

Вставьте плоский конец лопатки между верхним краем материнской платы и рамой, рядом с вырезом под слуховой динамик.
Поверните лопатку, чтобы приподнять материнскую плату и вынуть её из рамки, пока вы не сможете ухватиться за неё пальцами.

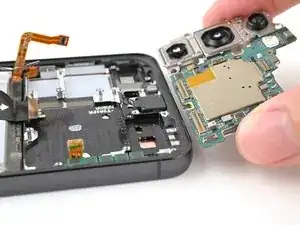

Снимите материнскую плату.
При сборке убедитесь, что все кабели отведены в сторону перед установкой материнской платы в рамку.
Шаг 34

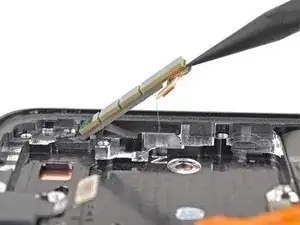

Вставьте наконечник лопатки в выемку между нижним краем верхней 5G mmWave антенны и рамкой.
Подденьте и приподнимите антенну, чтобы разъединить клей, который её фиксирует.
Шаг 35

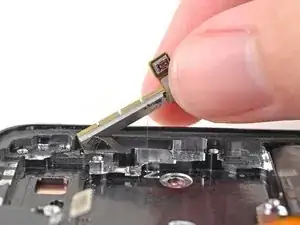

Пальцами вытащите верхнюю 5G mmWave антенну из рамки, отделяя остатки клея от неё.
При повторной сборке возможно потребуется перенести проводящую ленту под антенной на новую деталь.
Шаг 36

Клей, фиксирующий камеру, очень прочный. Работайте медленно и при необходимости примените дополнительный нагрев, если передняя камера не поддаётся. Избегайте отделения печатной платы от корпуса камеры, как на этом изображении.

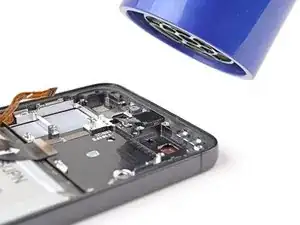

Используйте фен или тепловую пушку, чтобы нагревать переднюю камеру в течение 90 секунд.
Шаг 37

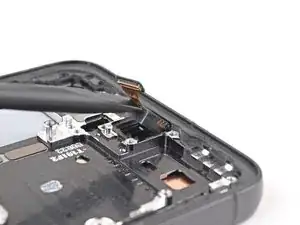

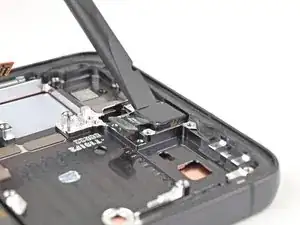

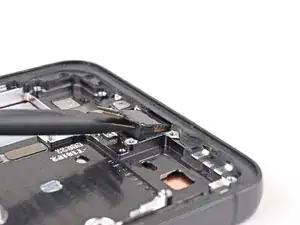

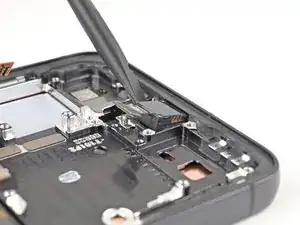

Используйте плоский конец лопатки, чтобы поддеть переднюю камеру и вынуть её из посадочного места в рамке.
Если камера не ослабла, используйте инструмент для извлечения SIM‑карты, чтобы соскрести эпоксидную смолу вокруг камеры.
Шаг 38


Используйте лопатку, чтобы приподнять переднюю камеру из посадочного места до тех пор, пока вы не сможете ухватиться за неё пальцами.

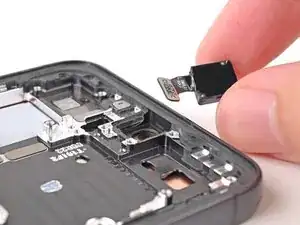

Снимите переднюю камеру.
Шаг 39

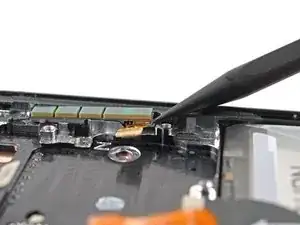

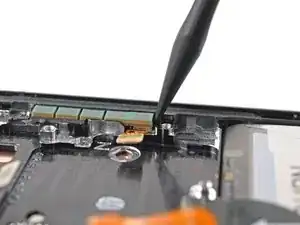

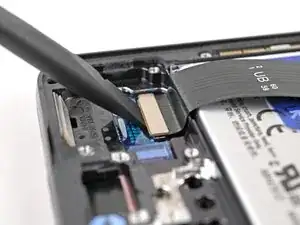

Плоским концом лопатки приподденьте и отсоедините пресс‑коннектор кабеля дисплея от тыльной стороны экрана.
Снимите кабель дисплея.
Шаг 40

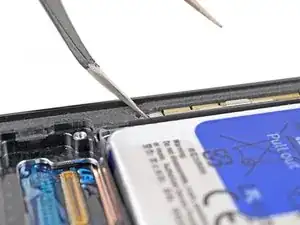

Отверткой Phillips удалите два винта длиной 2,5 мм, фиксирующие 5G mmWave антенну.
Шаг 41

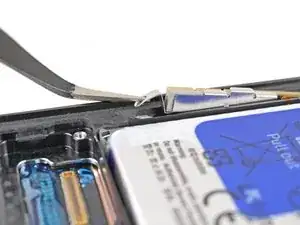

Вставьте один захват пары изогнутых пинцетов в отверстие для винта на кронштейне нижней 5G mmWave антенны.

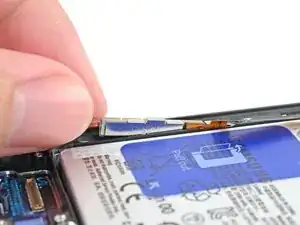

Подденьте пинцетом и приподнимите кронштейн антенны из его посадочного места настолько, чтобы вы могли ухватиться за него пальцами.
Шаг 42

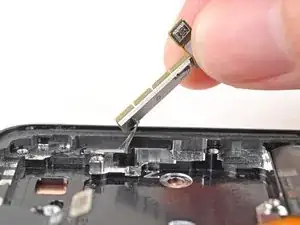

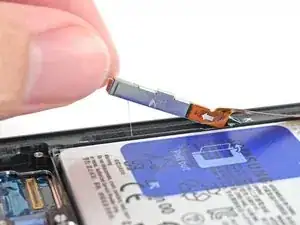

Поднимите нижнюю 5G mmWave антенну из её посадочного места, чтобы отделить клей, который её фиксирует.
Снимите 5G mmWave антенну.
Шаг 43

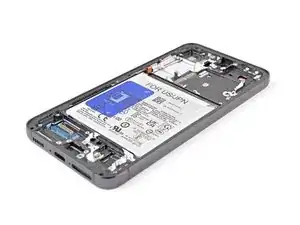

У вас осталась только сборка экрана и аккумулятора.
При обратной сборке перенесите все внутренние компоненты со старого телефона на новую сборку. Сравните новую сборку с оригиналом, чтобы убедиться, что вы ничего не забыли перед переносом внутренних компонентов.
Заключение
Для повторной сборки устройства следуйте инструкциям в обратном порядке.
Передайте электронные отходы сертифицированному по стандарту R2 или e‑Stewards переработчику.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью в сообщество ответов Samsung Galaxy S23.
