Замена аккумулятора Samsung Galaxy S22 Ultra

Разрядите аккумулятор телефона до уровня ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

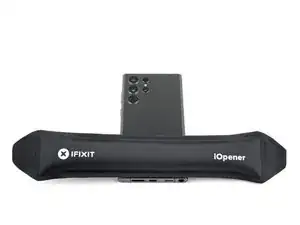

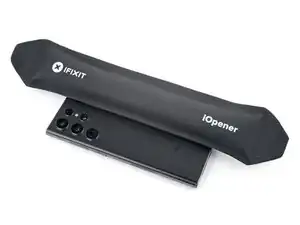

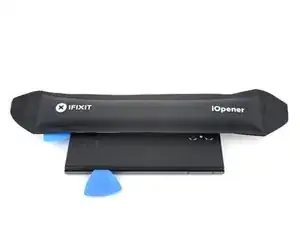

Разогрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Пока вы ждёте размягчения клея, обратите внимание на следующее:

Крышка сзади приклеена по периметру рамки.

Клей наиболее прочный в правом нижнем и левом верхнем углах.

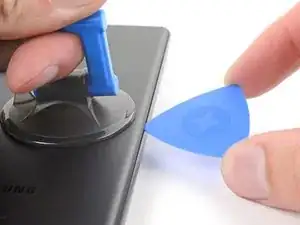

Приложите присоску к задней крышке как можно ближе к центру правого края.

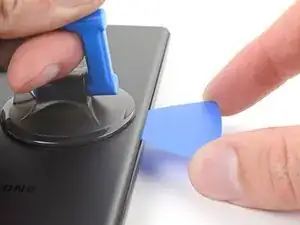

Сильным равномерным усилием потяните вверх присоску, чтобы создать зазор между крышкой и рамкой.

Если трудно создать зазор, приложите больше тепла, чтобы дальше размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

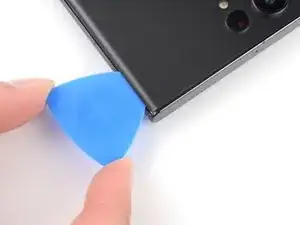

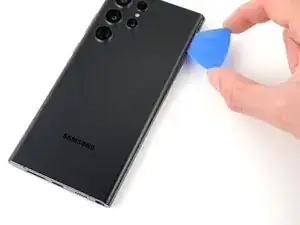

Вставьте медиатор в образовавшийся зазор.

Водите медиатором взад‑вперёд вдоль правого края, чтобы разрезать клей.

Оставьте медиатор вставленным ближе к нижней части правого края, чтобы клей не слипся снова.

Приложите разогретый iOpener к нижнему краю задней крышки на две минуты.

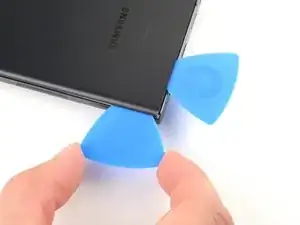

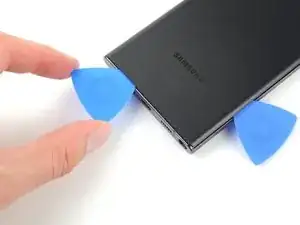

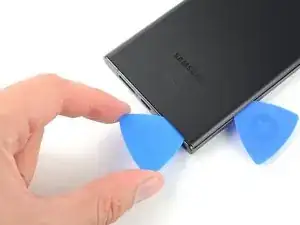

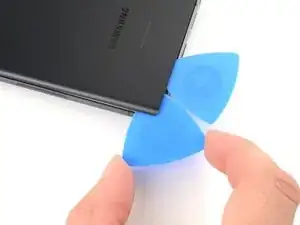

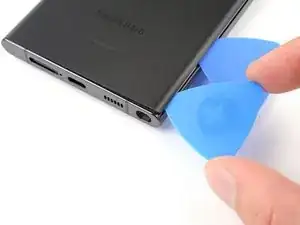

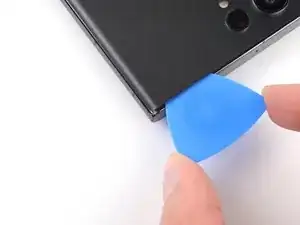

Вставьте второй медиатор в правый нижний угол.

Наклоните медиатор вверх, чтобы повторить кривизну края, и поверните его вокруг правого нижнего угла.

Будьте осторожны при разрезании в углах — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснула крышка.

Переместите медиатор к левому нижнему углу, чтобы разрезать клей.

Оставьте медиатор в левом нижнем углу, чтобы клей не слипся снова.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

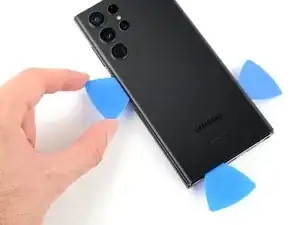

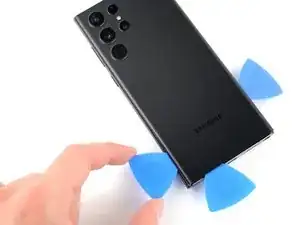

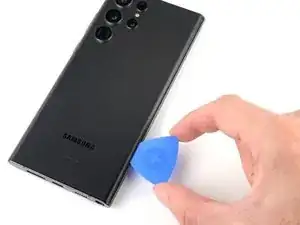

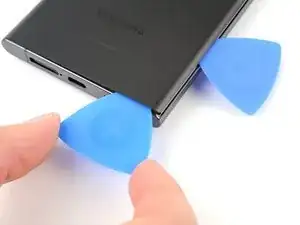

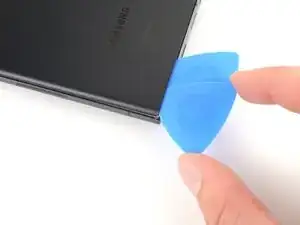

Вставьте третий медиатор в левый нижний угол.

Наклоните медиатор вверх, чтобы повторить кривизну края, и поверните его вокруг левого нижнего угла.

Будьте осторожны при разрезании в углах — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснула крышка.

Водите медиатором вдоль левого края, чтобы разрезать клей, останавливаясь, когда дойдёте до кнопки питания.

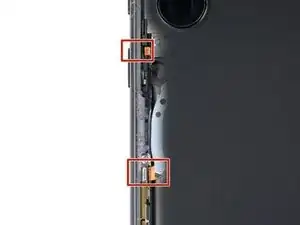

Вставляйте медиатор не глубже 5 мм, чтобы не повредить антенную гибкую пластину или кабель кнопки питания.

Оставьте медиатор в левом крае, чтобы клей не слипся снова.

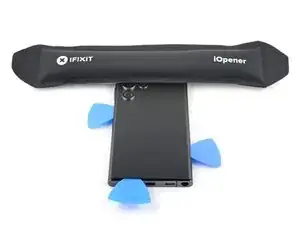

Разогрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

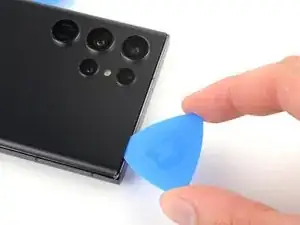

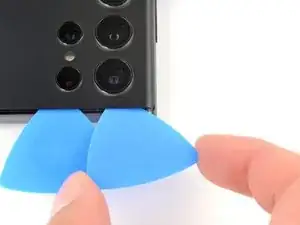

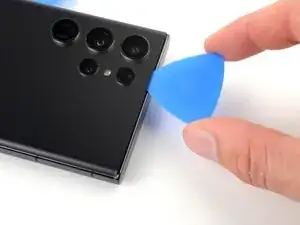

Вставьте медиатор в зазор у верхнего правого края.

Наклоните медиатор вверх, чтобы повторить кривизну края, и поверните его вокруг верхнего правого угла.

Будьте осторожны при разрезании в углах — стекло здесь очень хрупкое. Работайте медленно, чтобы не треснула крышка.

Переместите медиатор к верхнему левому углу, чтобы разрезать клей.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить камеры или датчики.

Оставьте медиатор вставленным, чтобы клей не слипся снова.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить камеры.

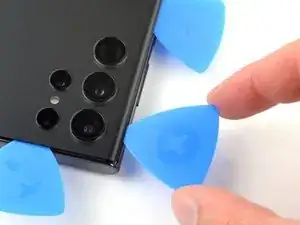

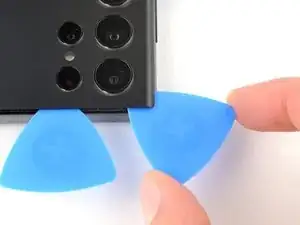

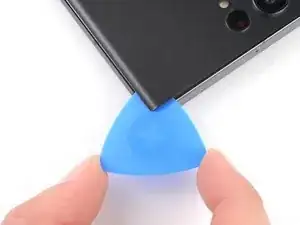

Вставьте медиатор в зазор у верхнего левого края.

Наклоните медиатор вверх, чтобы повторить кривизну края, и поверните его вокруг верхнего левого угла.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить камеры.

Проведите медиатором в сторону нижней камеры, чтобы разрезать оставшийся клей, остановившись до достижения кнопки питания.

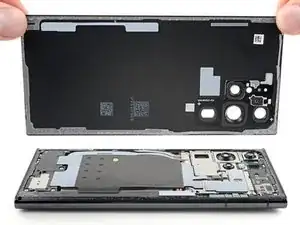

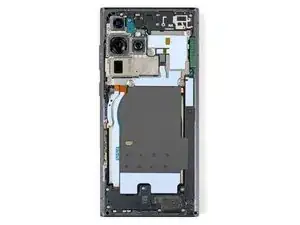

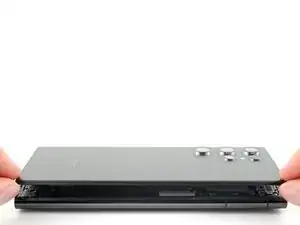

Возьмите и снимите заднюю крышку.

Если крышка всё ещё прилипает к рамке, проведите открывающей лопаткой по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите остатки клея пинцетом или пальцами. При затруднении разделения клея примените нагрев.

Если вы используете клей нарезанный по размеру, следуйте этому руководству.

Если вы используете двухстороннюю ленту, следуйте этому руководству.

Катушка беспроводной зарядки слабо приклеена к аккумулятору.

Будьте осторожны, чтобы не растянуть и не порвать кабель межсоединения дисплея под правой стороной катушки зарядки.

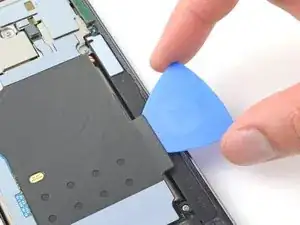

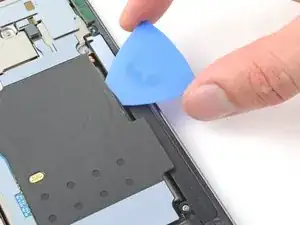

Вставьте открывающую лопаточку между правым краем катушки беспроводной зарядки и аккумулятором.

Проведите лопаткой вдоль правого края, чтобы отделить клей.

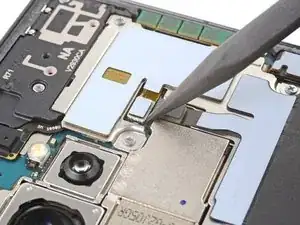

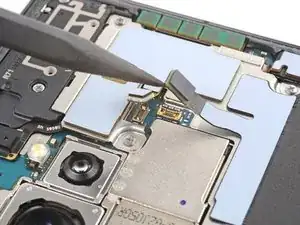

Используйте заострённый конец медиатора, чтобы поддеть и отключить пресс-коннектор антенны NFC от материнской платы.

Повторите для пресс-коннектора катушки беспроводной зарядки.

Чтобы снова подключить пресс-коннекторы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если коннектор смещён, контакты могут согнуться и повредиться окончательно.

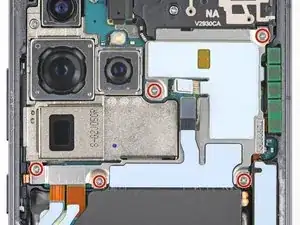

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 3,5 мм, удерживающих антенну NFC и катушку зарядки.

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов длиной 3,5 мм, удерживающих динамик.

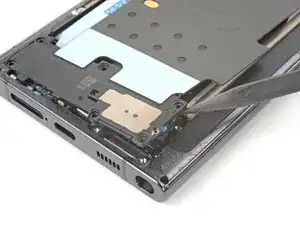

Вставьте заострённый конец медиатора между верхним правым углом динамика и рамкой.

Подденьте, чтобы отщёлкнуть динамик от рамки.

Не поддёгивайте против аккумулятора. Используйте выступы в рамке для рычага.

При сборке прижмите по периметру динамика, чтобы защёлкнуть его в рамке.

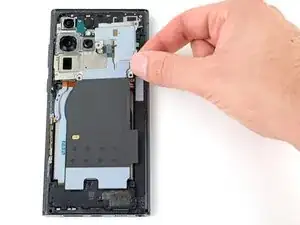

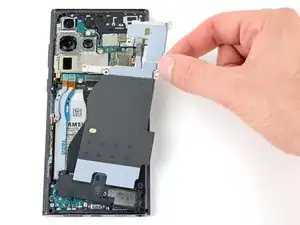

Возьмите и выньте антенну NFC, катушку беспроводной зарядки и динамик из рамки.

Катушка беспроводной зарядки удерживает эти детали вместе.

Используйте заострённый конец медиатора, чтобы поддеть и отключить пресс-коннектор аккумулятора.

Используйте заострённый конец медиатора, чтобы поддеть и отключить нижний пресс-коннектор антенны 5G mmWave.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 3,5 мм, удерживающих крепление антенны.

Вставьте заострённый конец медиатора между нижним креплением винта держателя антенны и рамкой.

Подпирайте держатель, пока не сможете захватить его тупоконечным пинцетом или пальцами.

Удалите нижнюю антенну 5G mmWave.

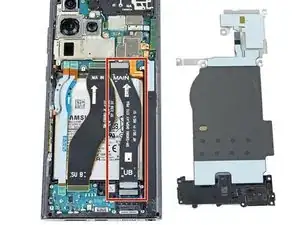

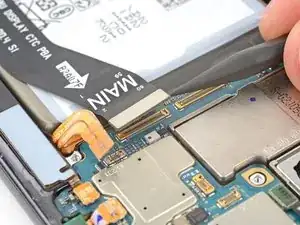

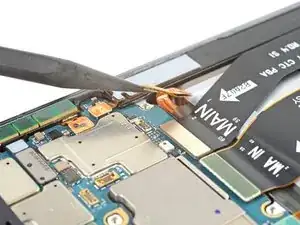

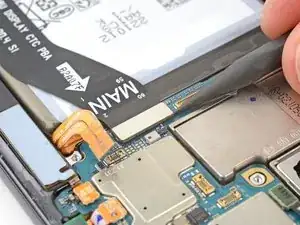

Используйте заострённый конец медиатора, чтобы поддеть и отключить основной межсоединительный кабель от материнской платы.

Повторите для вторичного межсоединения, расположенного слева от основного кабеля.

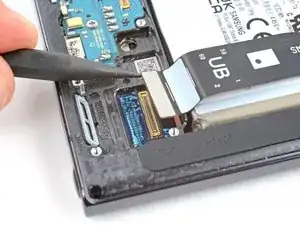

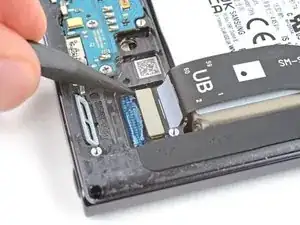

Используйте заострённый конец медиатора, чтобы поддеть и отключить основной межсоединительный кабель от платы зарядки.

Повторите для вторичного межсоединительного кабеля.

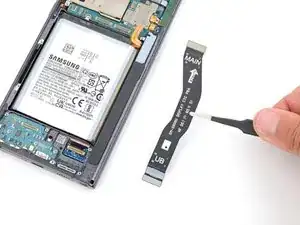

Возьмите и снимите межсоединительные кабели с рамки.

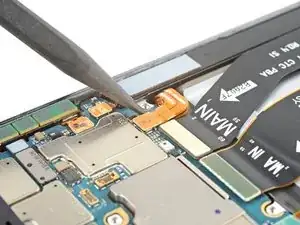

Используйте заострённый конец медиатора, чтобы поддеть и отключить пресс-коннектор экрана от материнской платы.

Используйте заострённый конец медиатора, чтобы поддеть и отключить пресс-коннектор экрана в нижнем правом углу телефона.

Снимите кабель экрана.

Сильный клей крепит аккумулятор к корпусу.

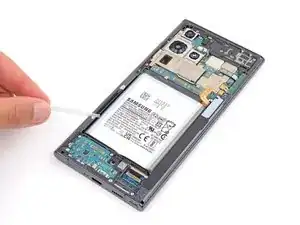

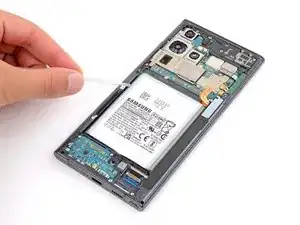

Используйте пипетку или шприц, чтобы нанести 1–2 капли изопропилового спирта высокой концентрации (более 90%) между левой кромкой аккумулятора и корпусом.

Чрезмерное количество спирта может повредить дисплей.

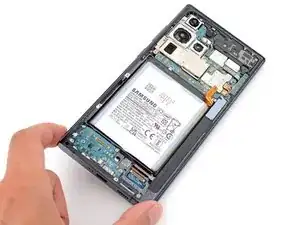

Приподнимите левую кромку телефона на одну минуту, чтобы изопропиловый спирт попал под аккумулятор и размягчил клей.

Будьте осторожны, чтобы не проколоть аккумулятор — он может протечь опасными химикатами и/или загореться.

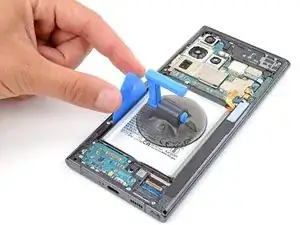

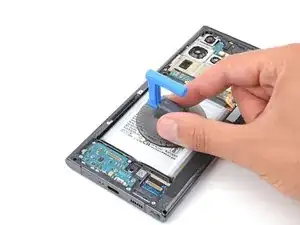

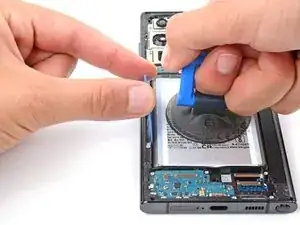

Прикрепите присоску к аккумулятору как можно ближе к центру левой кромки.

Вставьте кончик медиатора для вскрытия между левой кромкой аккумулятора и корпусом.

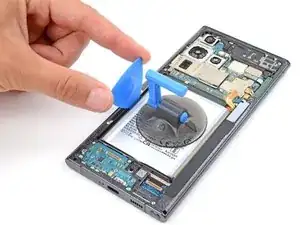

Нажмите медиатором вниз и поверните его так, чтобы длинный конец оказался между аккумулятором и корпусом.

Будьте осторожны, чтобы не смять и не согнуть аккумулятор — он может протечь опасными химикатами и/или загореться.

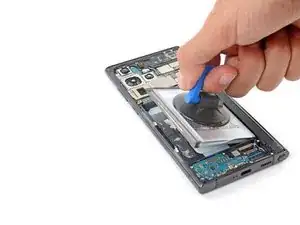

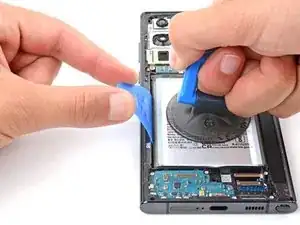

Тяните вверх за присоску с сильным, равномерным усилием, одновременно поддевая аккумулятор медиатором для вскрытия.

Поддерживайте постоянное давление на медиатор и присоску, пока аккумулятор не отделится от корпуса.

Будьте терпеливы и дадьте клею время разъединиться. Если аккумулятор не поддаётся, нанесите ещё несколько капель изопропилового спирта и попробуйте снова.

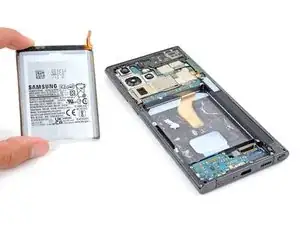

Удалите аккумулятор.

Если вы использовали изопропиловый спирт, подождите десять минут перед установкой нового аккумулятора, чтобы спирт полностью испарился.

Следуйте этому руководству, чтобы установить новый аккумулятор.
