Идентификация микросхем Samsung Galaxy S22 Ultra

Телефоны

Идентификатор микросхем для смартфона Samsung Galaxy S22 Ultra.

Смотрите наши разборки Samsung Galaxy S22 для получения дополнительных сведений.

Большое спасибо нашему участнику сообщества CChin за его вклад!

Шаг 1

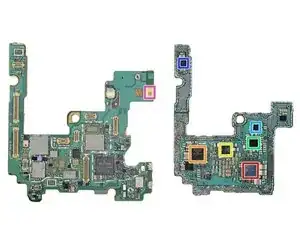

Идентификация ИС. Часть 1:

Процессор Qualcomm SM8450 Snapdragon 8 Gen 1 с восьмиядерной архитектурой, расположенный под памятью Samsung K3LK7K70BM-BGCP 8 ГБ LPDDR5 SDRAM

Память NAND Flash Samsung KLUDG4UHDC-B0E1 128 ГБ (UFS 3.1)

Контроллер дигитайзера Wacom WEZ02

Система управления питанием Maxim MAX77705C

Тракт беспроводной зарядки Renesas P9320S

Зарядное устройство батареи NXP Semiconductor PCA9468

Аудиоусилитель Cirrus Logic CS35L40

Шаг 2

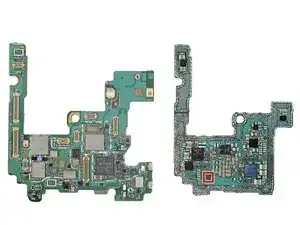

Идентификация ИС. Часть 2:

Драйвер тактильной обратной связи Cirrus Logic CS40L26

Система управления питанием Qualcomm PMR735A

Система управления питанием Qualcomm PM3003

Линейный стабилизатор Diodes Incorporated AP7340D-30FS4-7 150 мА / 3.0 В

Линейный стабилизатор Diodes Incorporated AP7340D-33FS4-7 150 мА / 3.3 В

Микрофон MEMS Knowles

Генератор тактовых сигналов Qualcomm PMK8450 ?

Шаг 3

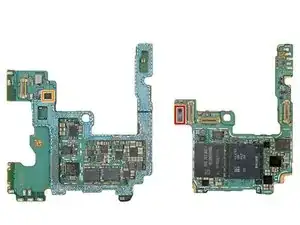

Идентификация ИС. Часть 3:

Радиочастотный трансивер Qualcomm SDR735

Радиочастотный трансивер Qualcomm SMR546

Контроллер NFC с защищённым элементом NXP Semiconductor SN220U

Система ультраширокополосной связи NXP Semiconductor SR100T

Низкошумящий усилитель для GPS/GLONASS/Galileo/BeiDou NXP Semiconductor BGU8103

Трекер огибающей Qualcomm QET5100

Шаг 4

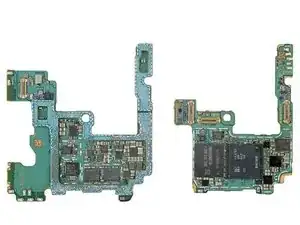

Идентификация ИС. Часть 4 (датчики):

Датчик освещённости/цвета/жеста/приближения Austria Microelectronics

6-осевой акселерометр и гироскоп STMicroelectronics

Шаг 5

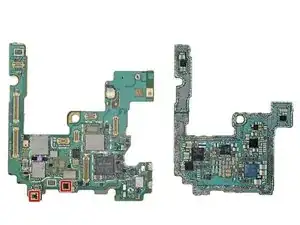

Идентификация ИС. Часть 1:

Система управления питанием Qualcomm PM8350

Система управления питанием Qualcomm PM8350C

Система управления питанием Qualcomm PM8450

Система управления питанием Samsung S2MPB02

Система управления питанием Samsung S2MPBA3

Аудиоусилитель Cirrus Logic CS35L40

Микрофон MEMS Goertek

Шаг 6

Идентификация ИС. Часть 2:

Аналоговый переключатель Vishay DG2730 2-портовый DPDT

Шаг 7

Идентификация ИС. Часть 3:

Wi‑Fi 6E и Bluetooth 5.0 Broadcom BCM4389

Фронт‑энд модуль Broadcom AFEM-9146

Фронт‑энд модуль Skyworks SKY58083-11

Фронт‑энд модуль Qualcomm QPM6815

Модуль антенного переключателя Qualcomm QDM3572

РЧ‑усилитель мощности Qorvo 2389 (возможно)

РЧ‑усилитель мощности Qorvo 5389 (возможно)
