Замена кнопки громкости iPhone 3GS

Если стекло вашего дисплея треснуто, ограничьте дальнейшее повреждение и предотвратите причинение вреда во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPhone, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при подъеме и снятии дисплея.

Носите защитные очки, чтобы защитить глаза от осколков стекла, которые могут освободиться во время ремонта.

Удалите два винта Phillips #00 длиной 3.7 мм с конца iPhone, где находится разъем док-станции.

Снимите металлическую ручку с присоски. Удобнее и безопаснее держать основание присоски, а не металлическую ручку.

Будьте очень осторожны при открытии iPhone, чтобы не повредить шнуры под дисплеем.

Между серебряной передней рамкой и черным дисплейным модулем есть резиновая прокладка. Для этого шага потребуется приложить немного силы, чтобы отделить дисплейный модуль iPhone. Может помочь немного покачать присоску, чтобы снять дисплейный модуль.

Используйте небольшую присоску рядом с кнопкой "Домой", чтобы осторожно поднять нижнюю часть дисплейного модуля iPhone.

Если дисплейный модуль слишком поврежден, чтобы присоска могла зацепиться, можно использовать ленту с сильным клеем, такую как изолента или упаковочная лента.

Дисплейный модуль все еще подключен к iPhone несколькими шнурами, поэтому не пытайтесь полностью его снять сейчас.

Поверните дисплейный модуль вверх под углом примерно 45 градусов.

Продолжайте держать дисплейный модуль одной рукой, а другой рукой используйте лопатку, чтобы отключить черный шнур с надписью "1". (Шнур 1 предназначен для дисплея)

Будьте осторожны, вставляя лопатку слева, как показано на картинке (ПОД ШНУРОМ). Если вы попытаетесь поднять шнур справа, вы можете повредить разъем шнура и придется заменить дисплей!

Все разъемы, кроме упомянутого в шаге 7 шнура "3", освобождаются вверх.

Поверните дисплейный модуль вверх, пока он не станет примерно вертикальным. Это облегчит доступ для отключения оставшихся шнуров.

Используйте лопатку, чтобы отключить черный шнур с надписью "2". (Шнур 2 предназначен для емкостной сенсорной панели)

Обратите внимание: на некоторых неамериканских (китайских, европейских) версиях 3G вы можете обнаружить, что пластиковый зажим не существует. В этом случае вам нужно будет сдвинуть шнур к экрану до его удаления. При сборке необходимо будет приложить давление к шнуру, чтобы вставить его обратно в разъем.

Некоторые iPhone могут иметь обратную цветовую схему разъемов (черный пластиковый зажим, белый разъем) для разъема "3". Убедитесь, что вы правильно поднимаете зажим, иначе вы можете повредить разъем.

Используйте лопатку, чтобы поднять белый пластиковый зажим, удерживающий шнур "3" на месте. Белый зажим повернется на 90 градусов, освобождая шнур.

Сдвиньте черный шнур из его разъема и удалите дисплейный модуль из iPhone.

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъемом для наушников.

Нажмите на инструмент, пока лоток для SIM-карты не выйдет.

Возьмите лоток для SIM-карты и вытяните его из iPhone.

Используйте лопатку, чтобы отключить шнур с надписью "4".

Используйте лопатку, чтобы отключить шнур с надписью "5".

Используйте лопатку, чтобы отключить шнур с надписью "6".

Если у вас iPhone 3GS, обратитесь ко второй фотографии и используйте лопатку, чтобы отключить шнур с надписью "7".

Убедитесь, что разъемы на шнурах идеально выровнены с гнездами на материнской плате перед тем, как приложить давление. Это может потребовать увеличительного стекла или лупы для ювелиров.

Удалите следующие 8 винтов:

Пять винтов Phillips #00 длиной 2.3 мм с частичными резьбами, фиксирующих плату управления к заднему корпусу.

Два винта Phillips #00 длиной 2.3 мм с полной резьбой, фиксирующих плату управления и камеру.

Один винт Phillips #00 длиной 2.9 мм под наклейкой "Не удалять".

Примечание для повторной сборки:

Винт, который находится рядом с камерой (винт, выделенный оранжевым в правом нижнем углу), также имеет металлическую полоску, удерживающую камеру на месте.

Не забудьте вернуть эту полоску на место перед установкой винта Phillips #00 длиной 2.3 мм с полной резьбой рядом с камерой.

Используйте лопатку, чтобы осторожно приподнять камеру и вынуть ее из корпуса заднего отсека.

Камеру еще нельзя полностью удалить, так как она подключена к нижней части платы управления.

Используйте лопатку, чтобы осторожно приподнять конец материнской платы, ближайший к разъему для док-станции.

На материнской плате рядом с наклейкой "не удалять" есть маленькая золотая заземляющая табличка. Будьте ОЧЕНЬ осторожны, чтобы она не зацепилась за боковую часть корпуса при приподнимании материнской платы, так как она легко ломается. Если после удаления материнской платы у вас возникли проблемы со связью, проверьте эту заземляющую табличку.

Если плата не поднимается, дважды проверьте, чтобы все винты, закрепляющие материнскую плату, были удалены.

Сдвиньте материнскую плату к разъему для док-станции и выньте ее из iPhone.

При замене материнской платы после установки батареи подключите камеру к материнской плате перед тем, как вставить ее в корпус. Затем убедитесь, что верхняя часть материнской платы (где находится SIM-лоток) установлена на место перед тем, как установить остальную часть платы. Это важно, так как иногда слот для SIM-карты не совпадает. Как только верхняя часть установлена, нижнюю часть можно будет аккуратно разместить на месте. Вы поймете, что материнская плата установлена правильно, когда SIM-лоток будет выровнен с отверстием в корпусе iPhone, а модуль камеры аккуратно сядет на свое место.

Используйте лопатку, чтобы приподнять батарею от задней панели. Батарея приклеена с помощью клейкой ленты вокруг периметра батареи.

Чтобы предотвратить изгибание батареи в процессе удаления, мы не рекомендуем использовать только пластиковый язычок для вытаскивания.

Удаление батареи НЕ обязательно для замены GPS-антенны. Это просто дает вам больше места для извлечения сборки разъема для наушников (которую также не обязательно полностью удалять).

Батарея iPhone приклеена к задней панели легким клеем. Обычно этот клей выходит вместе с батареей. Если ваша заменяемая батарея уже включает клейкую подложку, вы готовы. Если у вашей заменяемой батареи нет клейкой подложки, вам потребуется перенести клей с вашей старой батареи на новую.

Если батарея не отделяется от задней панели, нанесите несколько капель изопропилового алкоголя высокой концентрации (более 90%) под край батареи. Подождите примерно одну минуту, чтобы раствор алкоголя ослабил клей. Используйте плоский конец лопатки, чтобы осторожно приподнять батарею. Дайте алкоголю высохнуть перед установкой вашей новой батареи.

Не пытайтесь насильно вытащить батарею. Если необходимо, нанесите еще несколько капель алкоголя, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею своим инструментом.

Вы можете использовать фен или тепловую пушку на минимальной мощности для нагрева задней панели. Это поможет ослабить клей перед использованием лопатки для отделения батареи от задней панели.

Предупреждение: перегрев iPhone может вызвать возгорание батареи.

Удалите два винта Phillips #00, закрепляющих кнопку включения/выключения на передней рамке.

При замене проверьте выступ кнопки. На внутренней стороне кнопки может оказаться маленький пластиковый проставочный элемент, который может оторваться при чистке. Без проставочного элемента кнопка может не выступать достаточно, чтобы ее можно было нажать. Если он потерян, его можно заменить подходящим по толщине жестким пластиком (например, крышкой от коробки для рубашек).

Осторожно приподнимите оранжевый шлейф от задней панели.

Шлейф легко повредить - будьте очень осторожны.

Удалите следующие 4 винта:

Три винта Philips #00 длиной 1.8 мм, закрепляющие разъем для наушников и GPS-антенну на задней панели. Обратите внимание на порядок удаления винтов, так как левый имеет немного большую головку.

Один винт Philips #00 длиной 3.8 мм в пластиковом крючке рядом с разъемом для наушников.

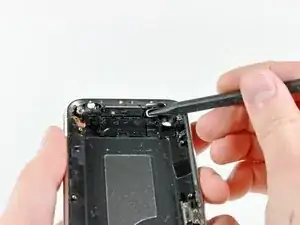

Удалите четыре винта Phillips #00, закрепляющих переключатель громкости и беззвучного режима.

Сборка переключателя громкости располагается над переключателем беззвучного режима. Убедитесь, что маленькая мягкая прокладка на переключателе беззвучного режима не потерялась, в противном случае переключатель будет очень свободно сидеть после повторной сборки.

Винты сборки переключателя беззвучного режима должны быть затянуты с выключенным переключателем. Проверьте выступ переключателя, когда он включен, так как он может не выступать достаточно, чтобы работать, если сборка переключателя установлена неправильно. (Проверьте зазор между рамкой переключателя и рамкой (белый зазор между двумя винтами около 6). Винт крайнего правого немного длиннее, чем остальные 3 винта. При повторной сборке телефона имейте это в виду.

Поднимите плату кнопки громкости от боковой стороны iPhone и осторожно приподнимите оранжевый шлейф от задней панели. Кабель тонкий и легко повреждается.

Осторожно вынимите сборку разъема для наушников из iPhone.

Переключите зеленый переключатель беззвучного режима вниз (в сторону задней панели iPhone) в беззвучное положение. Это упростит его установку, когда новая кнопка беззвучного режима будет на месте.

Если они не выпали из задней панели, удалите кнопку беззвучного режима и кнопку питания.

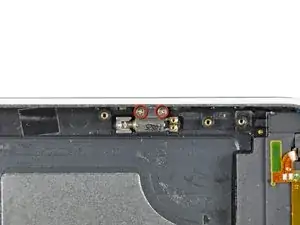

Удалите два винта Phillips #00, закрепляющих вибромотор к задней панели.

Удалите вибромотор из задней панели.

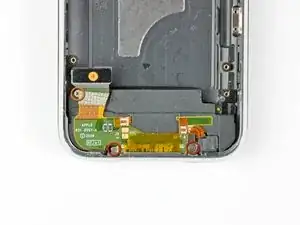

Удалите следующие 3 винта:

Два винта Phillips #00 длиной 1.5 мм, по одному с каждой стороны разъема для док-станции.

Один винт Phillips #00 длиной 2.4 мм рядом с шлейфом, помеченным "4".

Поднимите сборку разъема для док-станции вверх и вытащите ее из iPhone.

При установке новой сборки убедитесь, что винтовые отверстия сборки находятся ВЫШЕ отверстий в рамке.

В следующих шагах вы частично удалите серебряную рамку, прикреплённую к задней панели. Если остаточного клея будет недостаточно, чтобы удерживать её вместе во время сборки, возможно, потребуется нанести лёгкий слой клея вдоль внутреннего края рамки, чтобы зафиксировать её на задней панели.

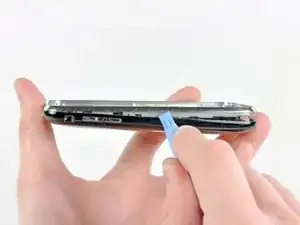

Вставьте край инструмента для открытия iPod в зазор между серебряной рамкой и передней панелью со стороны кнопки регулировки громкости.

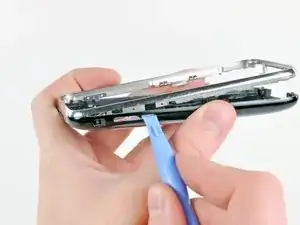

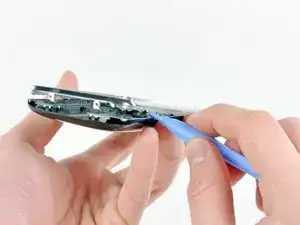

Проведите краем инструмента вдоль шва, чтобы отделить два компонента. Цель состоит в том, чтобы приподнять серебряную рамку достаточно, чтобы протолкнуть кнопку громкости внутрь заднего корпуса.

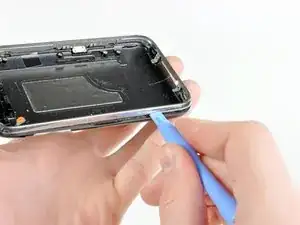

Как только вы приподняли серебряную рамку достаточно, чтобы освободить кнопку громкости, используйте край вашего инструмента для открытия, чтобы протолкнуть кнопку громкости внутрь задней панели.

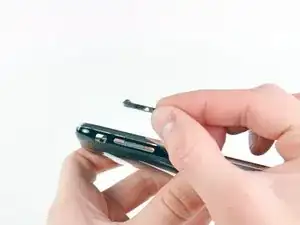

Удалите кнопку громкости.
