Замена рамки задней камеры Samsung Galaxy S8

Открытие телефона нарушит его водонепроницаемые уплотнения. Приготовьте запасной клей до начала работ или примите меры, чтобы избегать попадания жидкости, если вы собираете телефон без замены клея.

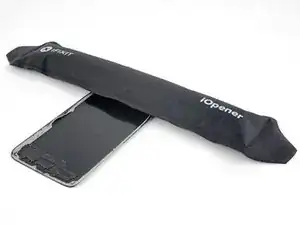

Разогрейте iOpener и приложите его к длинному краю S8 примерно на 2 минуты.

Возможно, придётся несколько раз подогревать и прикладывать iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренняя батарея чувствительны к воздействию тепла.

Пока вы ждёте, пока клей размягчится, переходите к следующему шагу, чтобы оценить место для поддевания.

В последующих шагах вы будете прорезать клей по краю задней стеклянной панели.

Расположение клея на задней крышке показано на первой картинке.

Шаблон поддевания, видимый снаружи телефона, выглядит следующим образом:

Толстые участки клея

Тонкие участки клея

Не поддевайте здесь, чтобы защитить датчик отпечатков пальцев.

Когда задняя панель станет тёплой на ощупь, прикрепите присоску как можно ближе к разогретому краю телефона, избегая изогнутого края.

Присоска не даст хорошего уплотнения на изогнутой части стекла.

Если задняя крышка треснута, присоска может не держаться. Попробуйте приподнять её с помощью прочной ленты или приклейте присоску супер‑клеем и дайте клею отверде��ть, чтобы продолжить работу.

Потяните за присоску и вставьте медиатор для открытия под заднее стекло.

Из‑за изогнутого стекла вы будете толкать инструмент вверх, а не вставлять его параллельно плоскости телефона.

Когда инструмент будет прочно вставлен в стекло, снова разогрейте и приложите iOpener, чтобы размягчить клей.

Проведите медиатором вниз по стороне телефона, разделяя клей.

Действуйте медленно, чтобы инструмент не выскользнул из шва. Если резать становится трудно, снова разогрейте и приложите iOpener.

Повторите предыдущую процедуру нагрева и резки для оставшихся трёх сторон телефона.

Оставляйте по одному медиатору в каждом шве по мере перехода к следующему, чтобы клей не запечатался снова.

Кабель датчика отпечатков пальцев соединяет телефон с задним стеклом возле основной камеры. Кабель очень короткий и должен отключиться при снятии заднего стекла.

При подъёме стекла загляните, чтобы убедиться, что оранжевый кабель с синим разъёмом отключился.

Используйте медиаторы, чтобы разрезать оставшийся клей и немного приоткрыть телефон.

Если кабель датчика отпечатков кажется застрявшим или остаётся натянутым, не открывайте телефон дальше. Отключите разъём шариком пластиковой лопатки перед продолжением.

При сборке, чтобы снова подключить кабель датчика отпечатков, сначала вставьте заднюю крышку под углом до совмещения разъёма кабеля с гнездом. Затем используйте плоский конец пластиковой лопатки, чтобы аккуратно защёлкнуть разъём, надавив прямо вниз.

Снимите стекло с телефона.

Чтобы установить новую заднюю крышку:

С помощью пинцета удалите оставшиеся куски клея с корпуса телефона. Затем очистите области приклеивания изопропиловым спиртом высокой концентрации (не менее 90%) и безворсовой тканью, чтобы подготовить поверхность для нового клея.

Снимите защитную плёнку с клеевого слоя новой задней панели, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к телефону.

Следуйте этому руководству, чтобы установить старую заднюю крышку обратно или установить заднюю крышку без заранее нанесённого клея.

Обязательно включите телефон и проверьте ремонт перед установкой нового клея и герметизацией телефона.

По желанию можно установить заднюю крышку без замены клея. Удалите большие куски клея, которые могут помешать плотному прилеганию крышки. После установки нагрейте заднюю крышку и приложите давление, чтобы закрепить её. Телефон при этом не будет водонепроницаем, но клей обычно достаточно прочен, чтобы удерживать крышку.

Возможно, вам также потребуется перенести рамку камеры на вашу новую деталь. В этом случае следуйте нашему руководству по замене рамки камеры.

Подготовьте iOpener и приложите его к рамке задней камеры в верхней части заднего стекла как минимум на две минуты.

Возможно, придётся несколько раз подогревать и прикладывать iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть и не расплавить пластиковые детали.

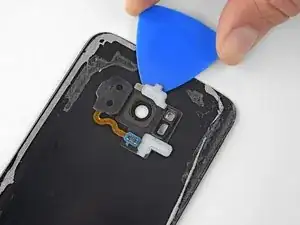

Вставьте медиатор под верхний край рамки задней камеры.

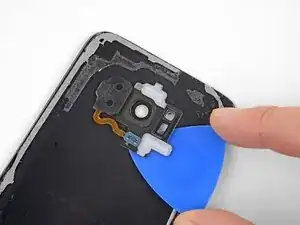

Проведите медиатором по краям рамки камеры, чтобы отделить клей, закрепляющий её на заднем стекле.

Не поддевайте со стороны, прилегающей к датчику отпечатков пальцев.

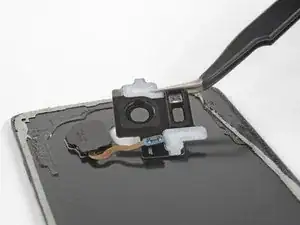

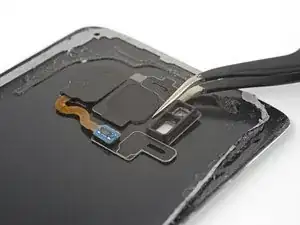

Используйте медиатор для вскрытия или пинцет, чтобы оттянуть рамку камеры от заднего стекла.

Будьте осторожны, чтобы рамка камеры не зацепилась за кабель сканера отпечатков при её снятии.

Если ощущается сопротивление, используйте медиатор для разрезания оставшегося клея.

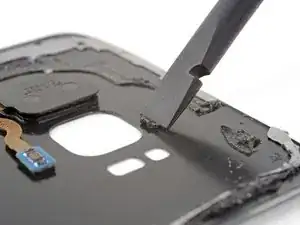

Используйте пластиковую лопатку, чтобы соскрести оставшийся клей в местах приклеивания рамки камеры к заднему стеклу.

Очистите зону склеивания спиртом высокой концентрации (не менее 90%) и безворсовой тканью. Протирайте в одном направлении, не взад‑вперёд. Это подготовит поверхность для нового клея.

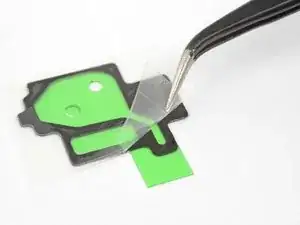

Снимите прозрачную подложку с клейкой ленты рамки камеры, оголив клей с одной стороны.

Очень аккуратно совместите вырезы для задней камеры и вспышки на внутренней стороне заднего стекла с соответствующими вырезами на клейкой ленте.

Установите клейкую ленту на заднее стекло и убедитесь, что она ни в коем случае не перекрывает края вырезов для камеры или вспышки.

Используйте пальцы или плоский край лопатки, чтобы прижать клей и обеспечить его приклеивание к стеклу.

Если в комплекте с деталью не шла заранее вырезанная клейкая лента, используйте двухстороннюю ленту с высокой адгезией, например Tesa 61395, или кусочки предварительно вырезанного листа клея для закрепления рамки камеры.

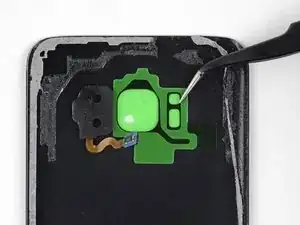

Отделите зелёную подложку от клейкой ленты. Убедитесь, что клей остаётся на стекле и не отклеивается вместе с подложкой.

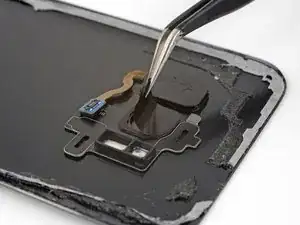

Совместите рамку задней камеры с вырезами на заднем стекле, затем установите её на клей. Убедитесь, что сторона с выступающим покрытием объектива обращена к заднему стеклу.

Убедитесь, что крышка объектива полностью установлена в вырез для камеры в заднем стекле, чтобы рамка лежала ровно на стекле.

Надавите равномерным давлением пальцами на рамку в течение 30 секунд, чтобы клей надёжно приклеился.

Непосредственно перед установкой заднего стекла и герметизацией телефона снимите чёрную защитную подложку с покрытия стекла камеры.
