Замена кабеля кнопок громкости Samsung Galaxy S8

Телефоны

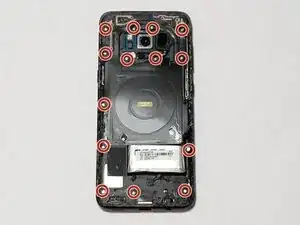

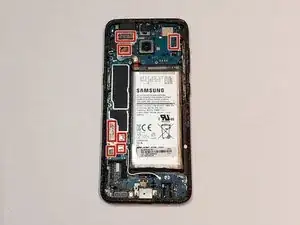

Данное руководство объясняет, как заменить кабель кнопок громкости на вашем Samsung Galaxy S8. Для того чтобы получить доступ к кабелю кнопки громкости, необходимо сначала удалить несколько винтов, отключить кабели и переместить некоторые компоненты.

Шаг 1

Вскрытие телефона нарушит его водонепроницаемые уплотнения. Перед началом работы подготовьте адгезив для замены, или будьте осторожны с воздействием жидкостей, если вы соберёте телефон без замены уплотнения.

Нагрейте iOpener и приложите его к длинному краю S8 примерно на 2 минуты.

Возможно, вам придётся несколько раз повторно нагревать и прикладывать iOpener, чтобы достаточно прогреть телефон. Следуйте инструкциям по использованию iOpener, чтобы избежать перегрева.

Можно использовать фен, тепловую пушку или нагревательную плитку, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренний аккумулятор чувствительны к перегреву.

Пока вы ждёте, пока клей размягчится, переходите к следующему шагу, чтобы понять, где именно нужно поддевать.

Шаг 2

На следующих шагах вы будете разрезать клей по краю задней панели из стекла.

Расположение клея на задней крышке показано на первом изображении.

Шаблон поддевания, вид снаружи телефона, следующий:

Толстые участки клея

Тонкие участки клея

Не поддевайте в этом месте, чтобы не повредить датчик отпечатка пальца.

Шаг 3

Как только задняя панель станет тёплой на ощупь, установите присоску как можно ближе к нагретому краю телефона, избегая изогнутого участка.

Присоска не сможет создать надёжное уплотнение на изогнутой части стекла.

Если задняя панель телефона разбита, присоска может не прилипнуть. Попробуйте поднять её с помощью прочной ленты или приклейте присоску суперклеем и дайте клею затвердеть, чтобы продолжить.

Поднимите присоску и вставьте лопатку под заднее стекло.

Из-за изогнутого стекла придётся двигаться вверх, а не параллельно плоскости телефона.

Шаг 4

Как только инструмент окажется надёжно вставленным под стекло, повторно нагрейте и снова приложите iOpener, чтобы размягчить клей.

Шаг 5

Проведите лопаткой вдоль боковой стороны телефона, разрезая клей.

Действуйте медленно, чтобы инструмент не выскользнул из прорези. Если разрезание становится затруднительным, повторно нагрейте и примените iOpener.

Шаг 6

Повторите процедуру нагрева и резки на оставшихся трёх сторонах телефона.

Оставляйте лопатку на каждой стороне, пока переходите к следующей, чтобы клей не склеился снова.

Шаг 7

Кабель датчика отпечатка пальца соединяет телефон и заднее стекло рядом с основной камерой. Кабель очень короткий и должен отсоединиться при снятии заднего стекла.

Поднимая стекло, загляните внутрь и убедитесь, что оранжевый кабель с синим коннектором отключился.

Используйте лопатки, чтобы разрезать остатки клея и немного раскрыть телефон.

Если кабель датчика отпечатка зацепился или остаётся натянутым, дальше не открывайте. Отсоедините коннектор кончиком лопатки до продолжения работы.

При сборке, чтобы подключить кабель датчика отпечатка пальца, сначала установите заднюю крышку под нужным углом, пока коннектор не совпадёт точно с разъёмом. Затем используйте плоский конец лопатки, чтобы аккуратно вставить коннектор, надавливая прямо вниз.

Снимите стекло с телефона.

Шаг 8

Для установки новой задней крышки:

Пинцетом снимите остатки клея с корпуса телефона. Затем очистите поверхность с помощью изопропилового спирта высокой концентрации (не менее 90%) и тканью без ворса, чтобы подготовить поверхность под новый клей.

Снимите защитную ленту с нового заднего стекла, аккуратно выровняйте один край стекла вдоль корпуса телефона и плотно прижмите стекло к телефону.

Следуйте этому руководству, чтобы установить старую заднюю крышку или заднюю крышку без предварительно нанесённого клея.

Перед установкой нового клея и окончательной сборкой телефона обязательно включите его и проверьте работу.

При желании заднюю крышку можно установить без замены клея. Удалите крупные куски клея, которые мешают плотному прилеганию крышки. После установки прогрейте заднюю крышку и прижмите её. Герметичность не будет обеспечена, но клей обычно достаточно крепкий, чтобы надёжно удерживать крышку.

Вам может потребоваться перенести обрамление камеры на новую деталь. В таком случае следуйте нашему руководству по замене обрамления камеры.
