Замена разъёма для наушников Samsung Galaxy S8

Рекомендуем очистить микроволновую печь перед началом, так как остатки грязи на дне могут прилипнуть к iOpener.

Разместите iOpener в центре микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагревайте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи потребуется больше или меньше времени. iOpener достаточно нагрет, когда он едва терпимо горячий на ощупь.

В процессе ремонта, по мере остывания iOpener, разогревайте его в микроволновой печи дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит раздутым.

Если середина iOpener всё ещё слишком горячая, продолжайте использовать его, ожидая остывания перед очередным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновой печи, держась за один из двух плоских концов, чтобы не прикоснуться к горячему центру.

iOpener будет очень горячим, поэтому действуйте осторожно. При необходимости используйте прихватку для духовки.

Если у Вас нет микроволновой печи, следуйте этому шагу, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если потребуется повторный нагрев, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его водонепроницаемые уплотнения. Подготовьте запасной клей заранее или избегайте попадания влаги, если собираетесь собирать телефон без замены клея.

Нагрейте iOpener и приложите его к длинной стороне S8 примерно на 2 минуты.

Возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям по использованию iOpener, чтобы не перегреть устройство.

Можно использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — OLED‑дисплей и внутренний аккумулятор чувствительны к теплу.

Пока клей размягчается, перейдите к следующему шагу, чтобы понять, где поддевать.

В следующих шагах вы будете прорезать клей вокруг кромки задней стеклянной панели.

Расположение клея на задней крышке показано на первой картинке.

Схема поддёва, видимая снаружи телефона, следующая:

Толстые участки клея

Тонкие участки клея

Избегайте поддевания здесь, чтобы защитить датчик отпечатков.

Когда задняя панель станет тёплой на ощупь, прикрепите присоску как можно ближе к нагретому краю телефона, избегая при этом изогнутой кромки.

Присоска не образует хорошего герметичного контакта на изогнутой части стекла.

Если задняя крышка треснула, присоска может не держаться. Попробуйте поднять крышку с помощью прочной ленты или приклейте присоску клеем и дождитесь её отверждения, чтобы продолжить работу.

Потяните за присоску и вставьте медиатор под заднее стекло.

Из‑за изогнутого стекла вы будете поднимать, а не вставлять инструмент параллельно плоскости телефона.

Когда инструмент будет надёжно зафиксирован в стекле, снова разогрейте и приложите iOpener, чтобы размягчить клей.

Просуньте медиатор вдоль стороны телефона, разрезая клей.

Двигайтесь медленно, чтобы инструмент не выскользнул из шва. Если резание даётся сложно, разогрейте и снова приложите iOpener.

Повторите предыдущую процедуру нагрева и разрезания для оставшихся трёх сторон телефона.

Оставляйте медиатор в каждом шве по мере перехода к следующему, чтобы клей не сомкнулся снова.

Кабель датчика отпечатков пальцев соединяет телефон с задним стеклом возле основной камеры. Кабель очень короткий и должен отсоединиться при снятии заднего стекла.

При подъёме стекла загляните внутрь, чтобы убедиться, что оранжевый кабель с синим коннектором отключился.

Используйте медиаторы для прорезания оставшегося клея и слегка приоткройте телефон.

Если кабель датчика отпечатков кажется застрявшим или остаётся натянутым, не открывайте телефон дальше. Отключите разъём кончиком лопатки перед продолжением.

При сборке, чтобы снова подключить кабель датчика отпечатков, сначала зафиксируйте заднюю крышку под углом так, чтобы коннектор кабеля идеально совместился с разъёмом. Затем плоским концом лопатки аккуратно защёлкните коннектор, нажав прямо вниз.

Снимите стекло с телефона.

Чтобы установить новую заднюю крышку:

Пинцетом удалите остатки клея с шасси телефона. Затем очистите зоны склейки насыщенным изопропиловым спиртом (не менее 90%) и безворсовой тканью, чтобы подготовить поверхность для нового клея.

Снимите защитную подложку с клеевого слоя нового заднего стекла, аккуратно совместите один край стекла с шасси телефона и плотно прижмите стекло к телефону.

Следуйте этому руководству, чтобы заново установить старую заднюю крышку или установить крышку без предустановленного клея.

Обязательно включите телефон и проверьте результат ремонта перед установкой нового клея и окончательным запечатыванием телефона.

При желании вы можете снова установить заднюю крышку без замены клея. Удалите крупные куски старого клея, которые могут помешать плотному прилеганию крышки. После установки прогрейте заднюю крышку и приложите давление для фиксации. Устройство не будет водонепроницаемым, но клей обычно достаточно прочен, чтобы удерживать крышку.

Вам также может понадобиться перенести окантовку камеры на новую деталь. В этом случае следуйте нашему руководству по замене окантовки камеры.

Удалите одинадцать винтов длиной 3,7 мм с помощью отвёртки Phillips #000.

Снимите узел NFC-антенны и зарядной катушки.

Удалите три винта Phillips #000 длиной 3,7 мм.

Снимите узел громкоговорителя.

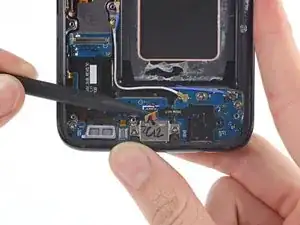

Используйте плоский конец лопатки, чтобы отключить разъём аккумулятора.

Хотя аккумулятор не показан в следующих шагах, его снимать для этого руководства не требуется. Просто отключите аккумулятор — и можно продолжать.

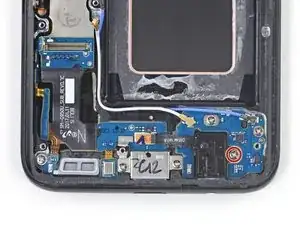

Удалите один винт Phillips #000 длиной 3 мм.

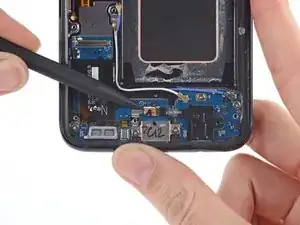

Используйте кончик лопатки, чтобы отключить разъём гнезда для наушников.

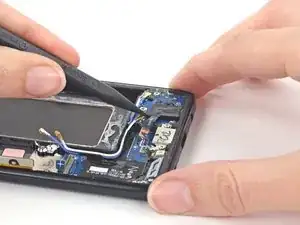

Вставьте кончик лопатки между гнездом для наушников и платой, упритесь в угол гнезда, ближайший к ленточному кабелю.

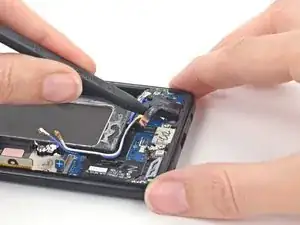

С помощью лопатки аккуратно подденьте гнездо для наушников, чтобы вытащить его из платы.

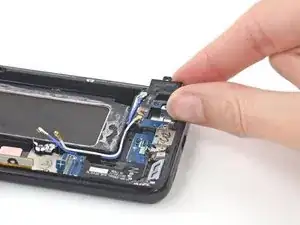

Снимите гнездо для наушников.
