Замена экрана Samsung Galaxy S8

Рекомендуем очистить микроволновку перед началом, так как остатки грязи на дне могут прилипнуть к iOpener.

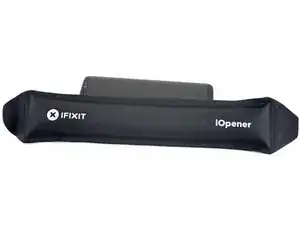

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и сгореть.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно разогрет, когда он едва становится слишком горячим, чтобы его трогать.

В процессе ремонта по мере остывания iOpener подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он выглядит вздутым.

Если средняя часть iOpener всё ещё слишком горячая для прикосновения, продолжайте использовать его, ожидая, пока он немного не остынет, прежде чем подогревать снова. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Извлеките iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Налейте в кастрюлю или сковороду достаточно воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые выступы.

Ваш iOpener готов к использованию! Если потребуется подогреть снова, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его водозащитные уплотнения. Подготовьте заменяющий клей до начала работы или постарайтесь избежать попадания жидкости при повторной сборке телефона без замены клея.

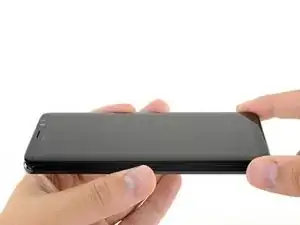

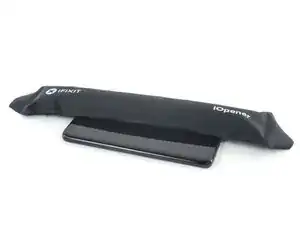

Нагрейте iOpener и приложите его к длинной стороне S8 примерно на 2 минуты.

Возможно, потребуется несколько раз подогреть и приложить iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — OLED‑дисплей и внутренний аккумулятор чувствительны к нагреву.

Пока вы ждёте, пока клей размягчится, перейдите к следующему шагу, чтобы понять, где будет происходить поддёв.

В следующих шагах вы будете разрезать клей по краю задней стеклянной панели.

Расположение клея на задней крышке показано на первом изображении.

Схема поддёва, видимая снаружи телефона, выглядит следующим образом:

Толстые участки клея

Тонкие участки клея

Не поддевайте здесь, чтобы защитить датчик отпечатков.

Когда задняя панель станет тёплой на ощупь, прикрепите присоску как можно ближе к нагретому краю телефона, избегая изогнутого края.

Присоска не будет хорошо прилегать к изогнутой части стекла.

Если задняя крышка телефона треснула, присоска может не приклеиться. Попробуйте поднять крышку сильной лентой или приклейте присоску супер‑клеем и дайте ей застыть, чтобы продолжить работу.

Потяните за присоску и вставьте лезвие для вскрытия под заднее стекло.

Из‑за изогнутого стекла вы будете больше поднимать, а не вставлять инструмент параллельно плоскости телефона.

Когда инструмент прочно вставлен в стекло, подогрейте и приложите iOpener снова, чтобы размягчить клей.

Проведите лезвием вдоль стороны телефона, разъединяя клей.

Двигайтесь медленно, чтобы инструмент не выскользнул из шва. Если резание затруднено, подогрейте и приложите iOpener снова.

Повторите описанную выше процедуру нагрева и разрезания для оставшихся трёх сторон телефона.

Оставляйте лезвие на каждой стороне по мере перехода к следующей, чтобы клей не слипался снова.

Кабель датчика отпечатков пальцев соединяет телефон с задним стеклом рядом с основной камерой. Кабель очень короткий и должен отсоединиться при снятии заднего стекла.

При подъёме стекла загляните внутрь, чтобы убедиться, что оранжевый кабель с синим разъёмом отсоединился.

Используйте монтажные пластинки, чтобы рассечь оставшийся клей и слегка приподнять телефон.

Если кабель датчика отпечатков кажется застрявшим или остаётся натянутым, не открывайте телефон дальше. Перед продолжением отсоедините разъём остриём лопатки.

При сборке, чтобы снова подключить кабель датчика отпечатков, сначала установите заднюю крышку под углом до тех пор, пока разъём кабеля не совместится точно с гнездом. Затем используйте плоский конец лопатки, чтобы аккуратно защёлкнуть разъём, нажав на него прямо вниз.

Снимите стекло с телефона.

Чтобы установить новую заднюю крышку:

Пинцетом удалите оставшиеся куски клея с корпуса телефона. Затем очистите поверхности приклеивания жидкостью изопропилового спирта высокой концентрации (не менее 90%) и безворсовой салфеткой, чтобы подготовить место для нового клея.

Снимите защитную подложку с самоклеящейся ленты на новом заднем стекле, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к телефону.

Следуйте этому руководству, чтобы установить старую заднюю крышку или установить крышку без заранее нанесённого клея.

Обязательно включите телефон и проверьте ремонт перед установкой нового клея и запечатыванием телефона.

При желании можно установить заднюю крышку без замены клея. Удалите крупные куски клея, мешающие плотной посадке крышки. После установки нагрейте заднюю крышку и приложите давление, чтобы закрепить её. Он не будет водонепроницаемым, но клей обычно достаточно прочен для удержания.

Возможно, вам также придётся перенести окантовку камеры на новую деталь. В этом случае следуйте нашему руководству по замене окантовки камеры.

Удалите одиннадцать винтов длиной 3,7 мм с помощью отвертки Phillips #000.

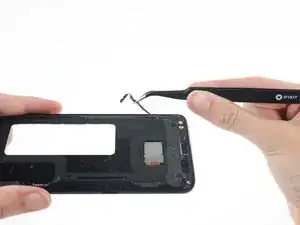

Снимите антенну NFC и сборку катушки зарядки.

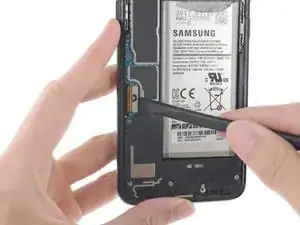

Используйте плоский конец лопатки, чтобы отключить разъём аккумулятора.

Хотя аккумулятор не показан в следующих шагах, его не нужно удалять для этого руководства. Просто отключите аккумулятор, и можно продолжать.

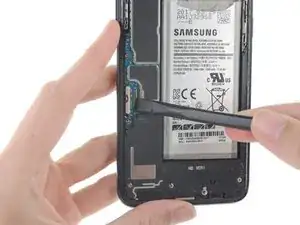

Используйте плоский конец лопатки, чтобы отсоединить разъём дисплея и дигитайзера.

Нагрейте iOpener и приложите его к одному из длинных краёв S8 примерно на 2 минуты.

Возможно, потребуется повторно нагреть и приложить iOpener несколько раз, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Когда экран станет тёплым на ощупь, установите присоску как можно ближе к нагретому краю телефона, избегая изогнутого края.

Присоска не создаст хорошего уплотнения на изогнутой части стекла.

Если экран телефона треснул, присоска может не держаться. Попробуйте приподнять его сильной лентой или приклейте присоску суперклеем и дайте клею затвердеть, чтобы продолжить работу.

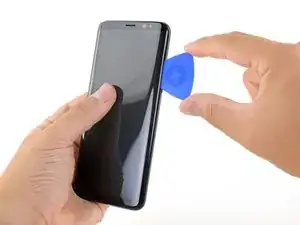

Поднимите присоску и вставьте монтажную пластинку под сборку дисплея.

Из‑за изогнутого стекла вы будете поднимать инструмент вверх, а не вводить его параллельно плоскости телефона.

Когда инструмент надёжно вставлен в стекло, пере‑нагрейте и снова приложите iOpener, чтобы смягчить клей.

Проводите монтажной пластинкой вниз вдоль стороны телефона, разрезая клей.

Двигайтесь медленно, чтобы инструмент не выскользнул из шва. Если резать становится слишком сложно, повторно нагрейте и приложите iOpener.

Гибкий кабель экрана находится чуть ниже середины на этой стороне и может помешать вашему режущему инструменту.

Повторите предыдущую процедуру нагрева и разрезания для оставшихся трёх сторон телефона.

Оставляйте монтажную пластинку в каждом шве по мере перехода к следующему, чтобы клей не сомкнулся снова.

Проявляйте дополнительную осторожность при поддевании у верхнего края, чтобы не повредить фронтальные датчики и динамик разговорного канала.

Отодвиньте экран от срединной рамки.

Проверьте заднюю часть телефона и определите, на какой стороне находится разъём дисплея и дигитайзера. Подденьте экран с противоположной стороны от разъёма — разъём будет играть роль шарнира.

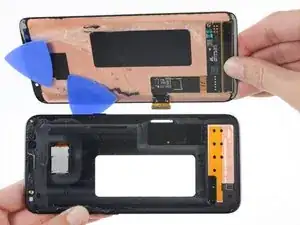

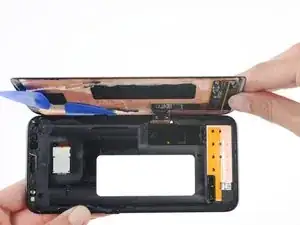

Осторожно поднимите сборку экрана от срединной рамки, аккуратно протягивая разъём дисплея через отверстие в рамке.

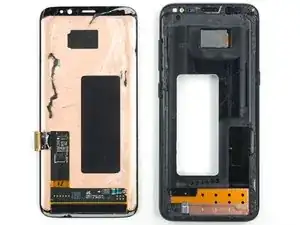

Снимите сборку экрана.

Перейдите по этой ссылке для подробного руководства по нанесению клея на экран.

Перед установкой нового дисплея крайне важно удалить все следы старого клея с рамки, уделяя особое внимание удалению мелких осколков стекла.

После удаления всех следов клея и стекла с рамки очистите участки склейки 90%-ным (или более сильным) изопропиловым спиртом и безворсовой тканью или фильтром для кофе. Протирать следует только в одном направлении, не взад-вперёд.

Если рамка деформирована или если остаются остатки клея или стекла, новый дисплей не закрепится правильно и может быть поврежден. При необходимости замените рамку.

Лучший способ закрепить новый экран — использовать лист специально вырезанной двухсторонней ленты. Нанесите ленту на заднюю сторону экрана, затем аккуратно проденьте кабель дисплея через рамку. Сориентируйте экран и прижмите его на место.
