Замена слухового динамика Samsung Galaxy S8

Рекомендуем почистить микроволновую печь перед началом работ, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка вращается свободно. Если iOpener застрянет, он может перегреться и обжечься.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы к нему прикоснуться.

В процессе ремонта по мере остывания iOpener подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит раздутым.

Если iOpener в середине всё ещё слишком горячий, продолжайте использовать его, подождав пока он немного не остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать горячей середины.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте рукавицы для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые кромки.

Ваш iOpener готов к использованию! Если потребуется повторный нагрев, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его водозащитные герметики. Подготовьте заменяющий клей до начала работ или примите меры, чтобы избежать попадания жидкости при сборке без замены клея.

Нагрейте iOpener и приложите его к длинному торцу S8 примерно на 2 минуты.

Возможно, потребуется повторно подогревать и прикладывать iOpener несколько раз, чтобы телефон прогрелся достаточно. Следуйте инструкциям для iOpener, чтобы не допустить перегрева.

Можно использовать фен, тепловую пушку или нагревательную пластину, но осторожно — не перегревайте телефон: OLED-дисплей и внутренний аккумулятор чувствительны к теплу.

Пока вы ждёте размягчения клея, перейдите к следующему шагу, чтобы понять, где поддевать.

В следующих шагах вы будете прорезать клей по периметру задней стеклянной панели.

Клей на задней крышке расположен, как показано на первой картинке.

Схема поддевания, вид снаружи телефона, выглядит следующим образом:

Толстые участки клея

Тонкие участки клея

Не поддевайте здесь, чтобы не повредить датчик отпечатка пальца.

Когда задняя панель станет тёплой на ощупь, установите присоску как можно ближе к нагретому краю телефона, избегая изогнутого ребра.

Присоска не создаст надёжного уплотнения на изогнутой части стекла.

Если задняя крышка треснула, присоска может не держаться. Попробуйте поднять крышку с помощью прочной ленты или приклейте присоску на супер-клей и дайте ему высохнуть, чтобы продолжить работу.

Поднимите присоску и вставьте инструмент для вскрытия под заднее стекло.

Из-за изогнутого стекла вы будете толкать вверх, а не вставлять инструмент параллельно поверхности телефона.

Когда инструмент прочно вставлен под стекло, подогрейте и снова приложите iOpener, чтобы размягчить клей.

Просуньте лезвие для вскрытия вниз по боку телефона, разрезая клей.

Делайте это медленно, чтобы инструмент не выскользнул из шва. Если резание затрудняется, подогрейте и снова приложите iOpener.

Повторите процедуру нагрева и разрезания для оставшихся трёх сторон телефона.

Оставляйте по одному лезвию на каждой стороне по мере перехода к следующей, чтобы клей не слипался заново.

Кабель датчика отпечатков пальцев соединяет телефон с задним стеклом возле основной камеры. Кабель очень короткий и должен отключиться при снятии заднего стекла.

При подъёме стекла загляните внутрь, чтобы убедиться, что оранжевый кабель с синим разъёмом отсоединился.

Используйте медиаторы для вскрытия, чтобы разрезать оставшийся клей и немного приоткрыть телефон.

Если кабель датчика отпечатков кажется зацепленным или остаётся натянутым, не открывайте телефон дальше. Отсоедините разъём остриём лопатки перед продолжением.

При сборке, чтобы снова подключить кабель датчика отпечатков, сначала наклоните заднюю крышку в положение, при котором разъём кабеля точно совпадёт с гнездом. Затем используйте плоский конец лопатки, чтобы аккуратно защёлкнуть разъём, нажав прямо вниз.

Снимите стекло с телефона.

Чтобы установить новое заднее стекло:

С помощью пинцета удалите остатки клея с корпуса телефона. Затем очистите зоны склеивания изопропиловым спиртом высокой концентрации (не менее 90%) и безворсовой тканью, чтобы подготовить поверхность для нового клея.

Снимите защитную подложку с клеевой ленты на новом заднем стекле, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к телефону.

Следуйте этому руководству, чтобы установить старое заднее стекло обратно или установить заднюю крышку без предварительно нанесённого клея.

Перед установкой нового клея и запечатыванием телефона убедитесь, что включили телефон и протестировали ремонт.

Если хотите, вы можете установить заднюю крышку без замены клея. Удалите большие куски клея, которые мешают крышке лечь заподлицо. После установки прогрейте заднюю крышку и приложите усилие для закрепления. Устройство не будет водонепроницаемым, но клей обычно достаточно прочен, чтобы удерживать крышку.

Возможно, вам также потребуется перенести декоративное кольцо камеры на новую деталь. В этом случае следуйте нашему руководству по замене декоративного кольца камеры.

Удалите одиннадцать винтов 3,7 мм с помощью крестовой отвёртки Phillips #000.

Снимите антенну NFC и катушку зарядки в сборе.

Удалите три винта 3,7 мм Phillips #000.

Снимите модуль громкоговорителя.

Вставьте инструмент для извлечения SIM-карты в маленькое отверстие на левой стороне верхнего торца телефона.

Нажмите, чтобы извлечь лоток.

Удалите лоток SIM-карты из телефона.

При повторной установке SIM-карты убедитесь, что она имеет правильную ориентацию относительно лотка.

Используйте плоский конец лопатки, чтобы отсоединить разъём батареи.

Хотя батарея не показана в следующих шагах, её не нужно удалять для этого руководства. Просто отсоедините батарею — и можно продолжать.

Используйте плоский конец лопатки, чтобы отсоединить разъём массива датчиков.

Используйте плоский конец лопатки, чтобы отсоединить разъём фронтальной камеры.

Используйте плоский конец лопатки, чтобы отсоединить разъём дисплея и дигитайзера.

Используйте остриё лопатки, чтобы отсоединить два антенных кабеля, соединяющие материнскую плату с дочерней платой.

Используйте плоский конец лопатки, чтобы отсоединить антенный шлейф, соединяющий материнскую плату с дочерней платой.

Используйте плоский конец лопатки, чтобы приподнять материнскую плату и отсоединить её от дочерней платы.

Поднимите материнскую плату и выньте её из телефона.

Будьте осторожны, чтобы не зацепить разъём батареи, если вы не удаляли батарею.

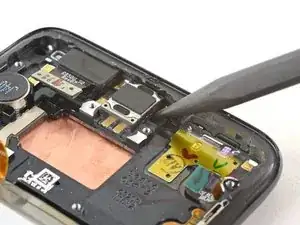

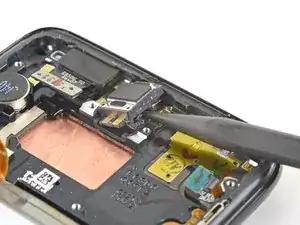

Вставьте заострённый конец лопатки в небольшой паз на боковой стороне динамика слухового отверстия. Используйте лопатку, чтобы поддеть динамик и вынуть его из гнезда.

Он держится на клее, поэтому может потребоваться некоторое усилие, чтобы подставить кончик под динамик.

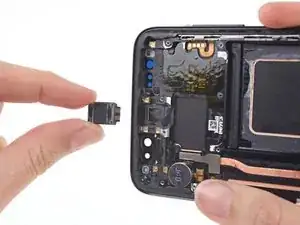

Снимите слуховой динамик.
