Замена фронтальной камеры Samsung Galaxy S8

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и сгореть.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы его тронуть.

В процессе ремонта по мере остывания iOpener подогревайте в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он выглядит вздутым.

Если iOpener в середине по-прежнему слишком горячий, чтобы его трогать, продолжайте использовать его, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячей центральной части.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые выступы.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его водонепроницаемые уплотнения. Подготовьте запасной клей перед началом или избегайте воздействия жидкости, если вы собираетесь собрать телефон без замены клея.

Нагрейте iOpener и приложите его к длинному краю S8 примерно на 2 минуты.

Возможно, потребуется повторно нагревать и прикладывать iOpener несколько раз, чтобы телефон достаточно нагрелся. Следуйте инструкциям по iOpener, чтобы избежать перегрева.

Можно также использовать фен, паяльную лампу или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренняя батарея чувствительны к нагреву.

Пока вы ждёте размягчения клея, перейдите к следующему шагу, чтобы понять, где поддевать.

В следующих шагах вы будете прорезать клей по периметру задней стеклянной панели.

Клей на задней крышке расположен так, как показано на первой картинке.

Схема поддёва, видимая снаружи телефона, выглядит следующим образом:

Толстые участки клея

Тонкие участки клея

Не поддёргивайте здесь, чтобы не повредить датчик отпечатков пальцев.

Когда задняя панель станет тёплой на ощупь, прижмите присоску как можно ближе к нагретому краю телефона, избегая изогнутого края.

На изогнутой части стекла присоска не создаст хорошего герметичного соединения.

Если задняя крышка телефона треснула, присоска может не держаться. Попробуйте поднять крышку сильной лентой или приклейте присоску суперклеем и дайте затвердеть, чтобы продолжить.

Потяните присоску вверх и вставьте медиатор под заднее стекло.

Из-за изогнутого стекла вы будете толкать инструмент вверх, а не вводить его параллельно плоскости телефона.

Когда инструмент прочно вставлен в стекло, повторно нагрейте и приложите iOpener, чтобы размягчить клей.

Проведите медиатором вниз по боковой стороне телефона, отделяя клей.

Двигайтесь медленно, чтобы инструмент не выскочил из зазора. Если резание становится затруднительным, повторно нагрейте и приложите iOpener.

Повторите предыдущую процедуру нагрева и резки для остальных трёх сторон телефона.

Оставляйте медиатор в каждом боку по мере перехода к следующему, чтобы клей не слипся снова.

Кабель датчика отпечатка пальца соединяет телефон с задним стеклом рядом с основной камерой. Кабель очень короткий и должен отключиться при снятии заднего стекла.

Поднимая стекло, загляните внутрь, чтобы убедиться, что оранжевый кабель с синим разъёмом отключился.

Используйте пластиковые медиаторы, чтобы разрезать оставшийся клей и слегка приоткрыть телефон.

Если кабель датчика отпечатка пальца зацепился или остаётся натянутым, не открывайте телефон дальше. Отключите разъём остриём лопатки перед продолжением.

При обратной сборке, чтобы снова подключить кабель датчика отпечатка пальца, сначала сориентируйте заднюю крышку под углом до тех пор, пока соединитель кабеля не совместится точно с его гнездом. Затем используйте плоский конец лопатки, чтобы аккуратно защёлкнуть разъём, нажав прямо вниз.

Снимите стекло с телефона.

Чтобы установить новую заднюю крышку:

Используйте пинцет, чтобы удалить оставшийся клей с корпуса телефона. Затем очистите места склейки высококонцентрированным изопропиловым спиртом (не менее 90%) и безворсовой тканью, чтобы подготовить поверхность для нового клея.

Снимите защитную плёнку с клеевого слоя новой задней панели, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к телефону.

Следуйте этому руководству, чтобы переустановить старую заднюю крышку или установить заднюю крышку без заранее нанесённого клея.

Обязательно включите телефон и проверьте выполнение ремонта перед установкой нового клея и повторным запечатыванием телефона.

При желании вы можете переустановить заднюю крышку, не заменяя клей. Удалите крупные куски клея, которые могут препятствовать плотному прилеганию крышки. После установки нагрейте заднюю крышку и приложите давление, чтобы зафиксировать её. Она не будет водонепроницаемой, но клей обычно достаточно прочен, чтобы удерживать её.

Возможно, вам также потребуется перенести декоративное кольцо камеры на новую деталь. В этом случае следуйте нашему руководству по замене окантовки камеры.

Удалите одиннадцать винтов 3,7 мм крестовой отверткой #000.

Снимите модуль NFC-антенны и индукционную катушку зарядки.

Удалите три винта 3,7 мм крестовой отверткой #000.

Снимите узел динамика.

Используйте плоский конец лопатки, чтобы отключить разъём батареи.

Хотя батарея не показана в следующих шагах, её снимать для этого руководства не требуется. Просто отключите батарею — и можно продолжать.

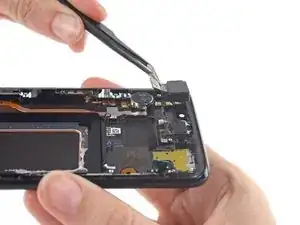

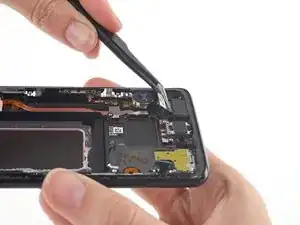

Используйте пинцет, чтобы аккуратно вынуть модуль фронтальной камеры из его посадочного места.

Хотя материнская плата не показана на фото, её снимать для извлечения модуля камеры не нужно.
