Замена датчиков Samsung Galaxy S8

Рекомендуем предварительно очистить микроволновую печь, так как грязь на дне может прилипнуть к разогревателю iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагревайте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва ощутимо горячий на ощупь.

В процессе ремонта, по мере остывания iOpener, разогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не нагревайте его выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если iOpener в середине всё ещё слишком горячий для касания, продолжайте пользоваться им, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать контакта с горячим центром.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте кухонную перчатку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и погрузите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его водонепроницаемые уплотнения. Подготовьте запасной клей перед началом работы или позаботьтесь о защите от влаги, если вы собираетесь собирать телефон без замены клея.

Нагрейте iOpener и приложите его к длинному краю S8 примерно на 2 минуты.

Возможно, вам придётся несколько раз разогревать и прикладывать iOpener, чтобы телефон достаточно прогрелся. Следуйте указаниям по iOpener, чтобы не перегреть устройство.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренний аккумулятор чувствительны к нагреву.

Пока вы ждёте размягчения клея, перейдите к следующему шагу, чтобы понять, где нужно поддеть.

В следующих шагах вы будете разрезать клей по краю задней стеклянной панели.

Клей на задней крышке расположен, как показано на первой картинке.

Схема поддевания, видимая снаружи телефона, следующая:

Участки клея большой толщины

Участки клея малой толщины

Не поддёргивайте здесь, чтобы не повредить датчик отпечатков пальцев.

Как только задняя панель станет тёплой на ощупь, установите присоску как можно ближе к нагретому краю телефона, избегая изогнутого края.

Присоска не образует хорошего уплотнения на изогнутой части стекла.

Если задняя крышка треснута, присоска может не держаться. Попробуйте поднять крышку с помощью прочной ленты или приклейте присоску супер-клеем и дайте высохнуть, чтобы продолжить работу.

Потяните за присоску и вставьте медиатор для открытия под заднее стекло.

Из-за изогнутого стекла вы будете поднимать инструмент, а не вводить его параллельно плоскости телефона.

Когда инструмент прочно вставлен в стекло, повторно нагрейте и приложите iOpener, чтобы размягчить клей.

Проведите медиатором вниз по стороне телефона, разъединяя клей.

Двигайтесь медленно, чтобы инструмент не выскользнул из шва. Если резать становится трудно, снова разогрейте и приложите iOpener.

Повторите предыдущую процедуру нагрева и разрезания для оставшихся трёх сторон телефона.

Оставляйте медиатор в каждом разрезе, переходя к следующему, чтобы клей не сомкнулся заново.

Кабель датчика отпечатков пальцев соединяет телефон с задним стеклом рядом с основной камерой. Кабель очень короткий и должен отключиться при снятии заднего стекла.

Поднимая стекло, загляните внутрь, чтобы убедиться, что оранжевый кабель с синим разъёмом отключился.

Используйте медиаторы для разрезания оставшегося клея и слегка приоткройте телефон.

Если кабель датчика отпечатков кажется зацепленным или остаётся натянутым, не открывайте телефон дальше. Отключите разъём остриём лопатки перед продолжением.

При сборке, чтобы повторно подключить кабель датчика отпечатков, сначала введите заднюю крышку под углом до тех пор, пока разъём кабеля точно не совпадёт с его гнездом. Затем используйте плоский конец лопатки, чтобы аккуратно защёлкнуть разъём, нажав прямо вниз.

Снимите стекло с телефона.

Для установки новой задней крышки:

Пинцетом снимите оставшийся клей с корпуса телефона. Затем очистите области склейки высоким содержанием изопропилового спирта (не менее 90%) и безворсовой салфеткой, чтобы подготовить поверхность для новой ленты.

Снимите защитную плёнку с клеевой основы нового заднего стекла, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к телефону.

Следуйте этому руководству, чтобы заново установить старую заднюю крышку или установить крышку без заранее нанесённого клея.

Обязательно включите телефон и проверьте ремонт перед установкой нового клея и окончательной герметизацией телефона.

При желании вы можете установить заднюю крышку снова, не заменяя клей. Удалите крупные куски клея, которые могут помешать плоскому прилеганию крышки. После установки прогрейте заднюю крышку и приложите давление для закрепления. Это не восстановит водонепроницаемость, но клей обычно достаточно прочен для удержания.

Возможно, вам также потребуется перенести окантовку камеры на новую деталь. В этом случае следуйте нашему руководству по замене окантовки камеры.

Удалите одиннадцать винтов длиной 3,7 мм с помощью отвертки Phillips #000.

Снимите антенну NFC и модуль катушки зарядки.

Удалите три винта 3,7 мм Phillips #000.

Снимите модуль громкоговорителя.

Вставьте инструмент для извлечения SIM в небольшое отверстие на левой стороне верхнего края телефона.

Нажмите, чтобы извлечь лоток.

Удалите лоток для SIM-карты из телефона.

При повторной установке SIM-карты убедитесь, что она расположена в правильной ориентации относительно лотка.

Используйте плоский конец лопатки, чтобы отключить разъём батареи.

Хотя батарея не показана в следующих шагах, её удалять для этого руководства не требуется. Просто отключите батарею — и можно продолжать.

Используйте плоский конец лопатки, чтобы отключить разъём массива датчиков.

Используйте плоский конец лопатки, чтобы отключить разъём фронтальной камеры.

Используйте плоский конец лопатки, чтобы отключить разъём дисплея и дигитайзера.

Используйте остриё лопатки, чтобы отключить два антеннных кабеля, соединяющих плату с дочерней платой.

Используйте плоский конец лопатки, чтобы отключить ленточный кабель антенны, соединяющий плату с дочерней платой.

Используйте плоский конец лопатки, чтобы приподнять материнскую плату и отключить её от дочерней платы.

Выньте материнскую плату из телефона.

Будьте осторожны, чтобы не зацепить разъём батареи, если вы не сняли батарею.

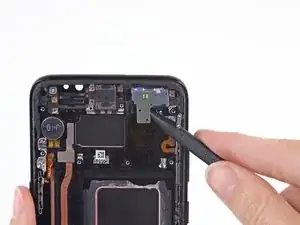

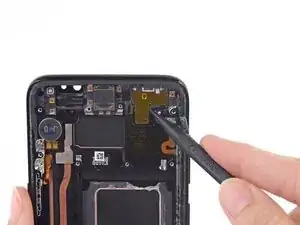

Вставьте заострённый наконечник лопатки в угол массива датчиков, между корпусом и массивом. Отожмите массив датчиков.

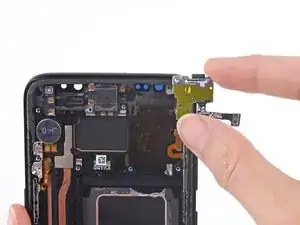

Снимите массив датчиков.
