Замена дисплея Samsung Galaxy S8 Active

Вставьте и аккуратно нажмите инструмент для извлечения SIM-карты (или распрямлённую скрепку) в маленькое отверстие на левой стороне верхнего края телефона.

Нажмите аккуратно, чтобы извлечь лоток для SIM-карты.

Удалите лоток для SIM-карты из устройства.

Чтобы вставить лоток для SIM-карты обратно, ориентируйте SIM-карту контактами вниз и срезом в правом нижнем углу. Вставьте SIM-карту, аккуратно надавив на карту в паз лотка.

Снятие задней крышки S8 Active нарушит её водонепроницаемые уплотнения. Иметь под рукой запасную клейкую ленту перед началом работы или избегайте контакта с жидкостями, если вы не планируете заменять клей при сборке.

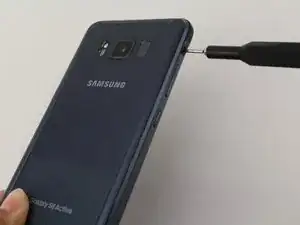

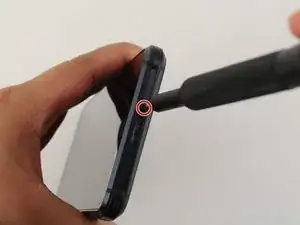

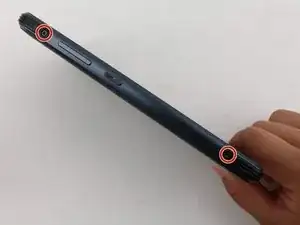

Снимите четыре чёрных винта 3 мм с наружных краёв устройства, удерживающие резиновые бамперы, используя отвертку TR6 Torx Security.

Снимите резиновые бамперы с верхнего и нижнего краёв устройства.

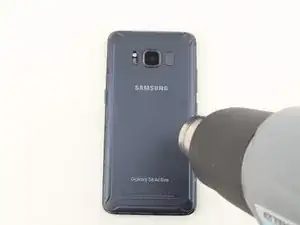

Используйте тепловой пистолет, чтобы слегка прогреть края задней крышки и размягчить клей, соединяющий крышку с корпусом.

Можно также использовать iFixit iOpener, фен или электрическую плиту для нагрева краёв.

Использование теплового пистолета, фена или электрической плиты сделает металлическую рамку довольно горячей на ощупь, поэтому обращайтесь с ней осторожно.

Осторожно: не перегревайте устройство — OLED-дисплей, батарея и другие внутренние компоненты могут быть повреждены избыточным нагревом. Примерно одной минуты должно быть достаточно, чтобы размягчить клей.

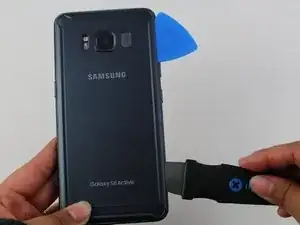

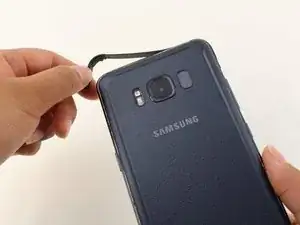

Вставьте джимми-инструмент под край задней крышки.

Из-за текстуры задней крышки присоска не обеспечит сцепления для подъёма крышки.

После того как джимми попадёт под край крышки, вставьте медиатор в шов, чтобы не дать шву закрыться, если джимми выскользнёт или будет случайно удалён.

Медленно прорезайте по верхней части устройства и будьте осторожны, чтобы не повредить кабели датчика отпечатков пальцев и камеры. Не поддевайте слишком глубоко в верхней части устройства, чтобы защитить датчик отпечатков.

Пройдите джимми по бокам устройства, разделяя клей.

Используйте медиатор, чтобы разрезать оставшийся клей.

Если у вас есть запасные клейкие полоски, удалите оставшийся клей с рамки устройства с помощью джимми.

Откройте заднюю крышку настолько, чтобы увидеть разъём гибкого кабеля датчика отпечатка пальца.

Кабель датчика отпечатка пальца соединяется в верхней части телефона рядом с фронтальной камерой. Чтобы не порвать кабель, аккуратно снимайте заднюю крышку.

Медленно переверните крышку и положите её сверху на остальную часть устройства.

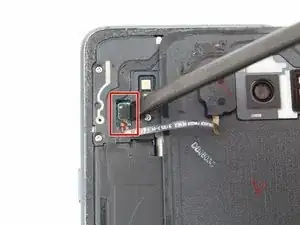

Отключите гибкий кабель датчика отпечатка, используя плоский конец лопатки.

Снимите заднюю крышку.

Чтобы снова подключить кабель датчика отпечатка при сборке, расположите заднюю крышку под углом так, чтобы гибкий кабель совпал с гнездом. Используйте плоский конец лопатки, чтобы защёлкнуть кабель, аккуратно надавив прямо вниз.

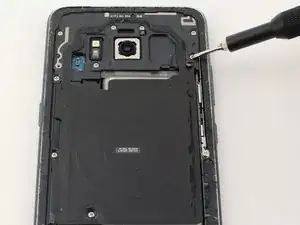

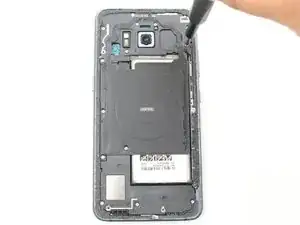

Снимите одиннадцать винтов 3,5 мм, используя отвертку Phillips #00.

Снимите два винта 2 мм, используя отвертку Phillips #00.

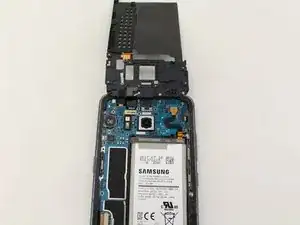

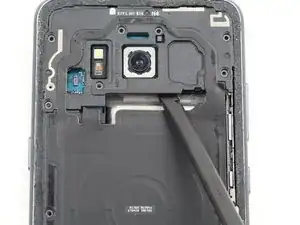

Снимите антенну NFC и сборку зарядной катушки, используя плоский конец лопатки.

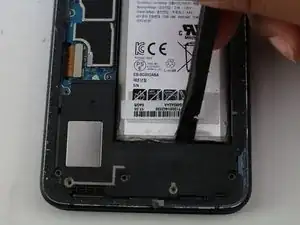

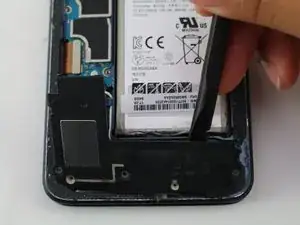

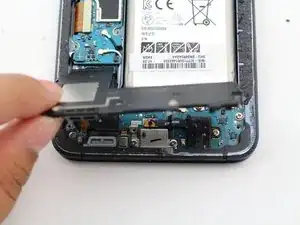

Снимите сборку динамика, используя плоский конец лопатки.

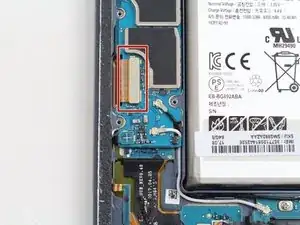

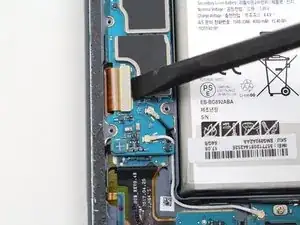

Отключите гибкий кабель дисплея на плате, используя плоский конец лопатки.

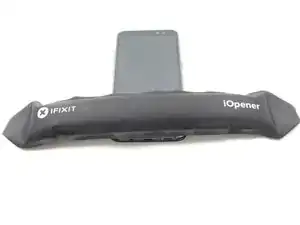

Поместите прозрачную сторону нагретого iOpener на каждый край телефона примерно на 90 секунд, чтобы размягчить клей, прикрепляющий дисплей.

При необходимости повторно нагревайте iOpener.

Можно также использовать фен или тепловой пистолет для размягчения клея. Фен/тепловой пистолет сделает металлическую рамку горячей на ощупь, поэтому обращайтесь с ней осторожно.

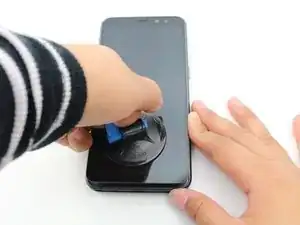

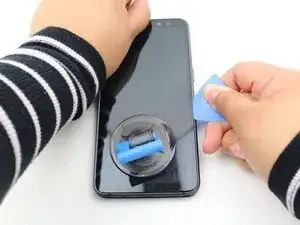

Прижмите присоску в середине нижней половины дисплея.

Потяните за присоску вверх, пока между дисплеем и рамкой не образуется небольшой зазор.

Если ваш дисплей треснут, присоска всё равно поднимет дисплей целиком.

Вставьте медиатор в зазор между дисплеем и рамкой, созданный при подъёме присоски.

Используя медиатор для вскрытия, продолжайте прорезать клей по краю телефона.

Когда весь клей будет отделён, снимите дисплей, потянув вверх за присоску.
