Замена дочерней платы I/O Samsung Galaxy S8

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволн с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в микроволновке в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горячий, чтобы его тронуть.

В процессе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется раздутым.

Если iOpener по центру всё ещё слишком горячий, продолжайте использовать его, дождавшись небольшого остывания перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать контакта с горячим центром.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте прихватку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите плиту.

Положите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые вкладки.

Ваш iOpener готов к использованию! Если нужно подогреть его снова, доведите воду до кипения, выключите плиту и поместите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его водозащитные уплотнения. Подготовьте заменяющий клей заранее или постарайтесь избегать попадания влаги, если собираете телефон без замены клея.

Нагрейте iOpener и приложите его к длинной стороне S8 примерно на 2 минуты.

Возможно, потребуется несколько раз подогреть и приложить iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Можно использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренний аккумулятор чувствительны к теплу.

Пока клей размягчается, перейдите к следующему шагу, чтобы понять, где будет осуществляться поддевание.

В следующих шагах вы будете прорезать клей по периметру задней стеклянной панели.

Клей на задней крышке распределён, как показано на первом изображении.

Схема поддевания, видимая снаружи телефона, выглядит следующим образом:

Толстые участки клея

Тонкие участки клея

Избегайте поддевания здесь, чтобы защитить датчик отпечатка пальца.

Когда задняя панель нагрета до прикосновения, прикрепите присоску как можно ближе к нагретому краю телефона, избегая изогнутого края.

Присоска не создаст хорошего уплотнения на изогнутой части стекла.

Если задняя крышка треснута, присоска может не держаться. Попробуйте приподнять её с помощью прочной ленты или приклейте присоску суперклеем и дайте затвердеть, чтобы продолжить работу.

Потяните за присоску вверх и вставьте пластиковую лопатку под заднее стекло.

Из-за изогнутого стекла вы будете поднимать, а не вставлять инструмент параллельно плоскости телефона.

Когда инструмент прочно войдёт под стекло, подогрейте и снова приложите iOpener, чтобы размягчить клей.

Проведите лопатку вдоль боковой стороны телефона, разъединяя клей.

Идите медленно, чтобы инструмент не выскользнул из шва. Если резание становится трудным, подогрейте и снова приложите iOpener.

Повторите описанную процедуру нагрева и разрезания для оставшихся трёх сторон телефона.

Оставляйте по одной лопатке на каждой стороне по мере перехода к следующей, чтобы клей не слипался обратно.

Кабель датчика отпечатков пальцев соединяет телефон с задним стеклом возле основной камеры. Кабель очень короткий и должен отсоединиться при снятии заднего стекла.

Поднимая стекло, загляните внутрь, чтобы убедиться, что оранжевый кабель с синим разъемом отсоединился.

Используйте лопатки для вскрытия, чтобы разрезать оставшийся клей и слегка приоткрыть телефон.

Если кабель датчика отпечатков кажется зацепленным или натянутым, не открывайте телефон дальше. Отсоедините разъем острием лопатки перед продолжением работы.

При повторной сборке, чтобы подключить кабель датчика отпечатков, сначала устанавливайте заднюю крышку под углом до тех пор, пока разъем кабеля не совместится точно с его гнездом. Затем используйте плоский конец лопатки, чтобы аккуратно защёлкнуть разъем, нажав его прямо вниз.

Снимите стекло с телефона.

Для установки новой задней крышки:

С помощью пинцета удалите оставшиеся куски клея с шасси телефона. Затем очистите места склеивания изопропиловым спиртом высокой концентрации (не менее 90%) и безворсовой салфеткой, чтобы подготовить поверхность для нового клея.

Снимите защитную пленку с клеевого слоя на новом заднем стекле, аккуратно совместите один край стекла с шасси телефона и плотно прижмите стекло к телефону.

Следуйте этому руководству, чтобы заново установить старую заднюю крышку или установить крышку без предварительно нанесенного клея.

Обязательно включите телефон и проверьте ремонт перед установкой нового клея и повторным герметичным закрытием телефона.

При желании вы можете установить заднюю крышку без замены клея. Удалите крупные куски клея, которые могут мешать плотному прилеганию крышки. После установки разогрейте заднюю крышку и приложите давление для закрепления. Устройство не будет водонепроницаемым, но клей обычно достаточно прочен, чтобы удерживать крышку.

Возможно, вам также потребуется перенести окантовку камеры на новую деталь. В этом случае следуйте нашему руководству по замене окантовки камеры.

Удалите одиннадцать винтов 3.7 мм с помощью отвертки Phillips #000.

Снимите антенну NFC и узел зарядной катушки.

Удалите три винта 3.7 мм Phillips #000.

Снимите узел громкоговорителя.

Вставьте инструмент для извлечения SIM-карт в маленькое отверстие на левой стороне верхнего торца телефона.

Нажмите, чтобы извлечь лоток.

Удалите лоток для SIM-карты из телефона.

При обратной установке SIM-карты убедитесь, что она ориентирована правильно относительно лотка.

Используйте плоский конец лопатки, чтобы отключить разъем аккумулятора.

Хотя аккумулятор не показан в следующих шагах, его снимать для этого руководства не нужно. Просто отключите аккумулятор — и можно продолжать.

Используйте плоский конец лопатки, чтобы отключить разъем сенсорного модуля.

Используйте плоский конец лопатки, чтобы отключить разъем фронтальной камеры.

Используйте плоский конец лопатки, чтобы отключить разъем дисплея и дигитайзера.

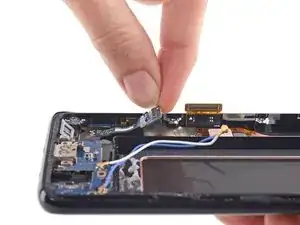

Используйте остриё лопатки, чтобы отключить два антенных кабеля, соединяющие материнскую плату с платой-дочерней платой.

Используйте плоский конец лопатки, чтобы отключить антенный ленточный кабель, соединяющий материнскую плату с дочерней платой.

Используйте плоский конец лопатки, чтобы приподнять материнскую плату и отсоединить её от дочерней платы.

Выньте материнскую плату из телефона.

Будьте осторожны, чтобы не зацепить разъем аккумулятора, если вы решили не снимать аккумулятор.

Удалите один винт 3 мм Phillips #000.

Используйте остриё лопатки, чтобы отключить разъем разъёма для наушников.

Вставьте остриё лопатки между разъёмом для наушников и платой, у угла разъёма, ближайшего к ленточному кабелю.

С помощью лопатки аккуратно подденьте разъём для наушников, чтобы вынуть его из платы.

Удалите разъём для наушников.

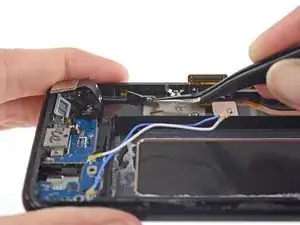

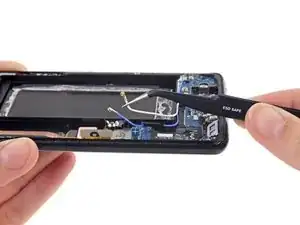

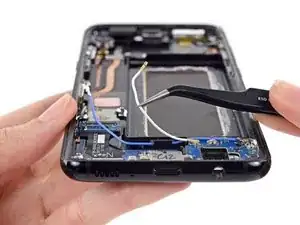

С помощью пинцета вытяните два кабеля антенны из их гнезда рядом с отсеком для батареи.

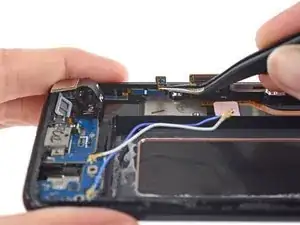

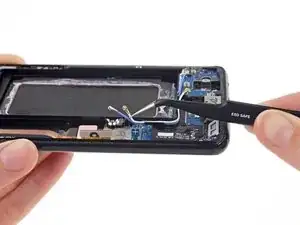

Продолжайте снимать кабели антенны из их гнезда с помощью пинцета.

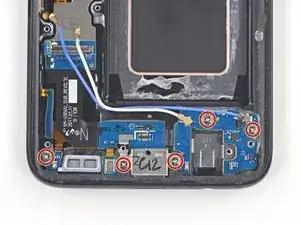

Снимите пять шурупов Phillips #000 длиной 3 мм.

Аккуратно отогните разъем материнской платы в сторону нижней части телефона, чтобы он не мешал ленточному кабелю антенны.

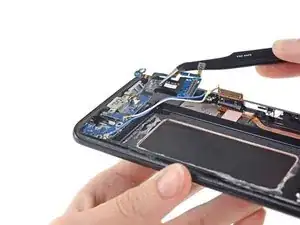

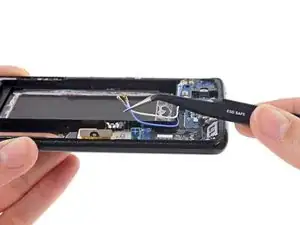

С помощью пинцета осторожно отлепите ленточный кабель антенны от боковой части корпуса.

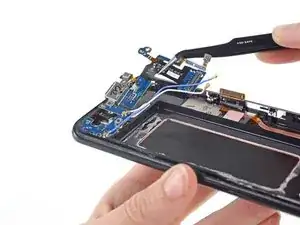

С помощью пинцета поднимите дочернюю плату и извлеките её из корпуса.
