Замена вибромотора Samsung Galaxy S8

Рекомендуем очистить микроволновую печь перед началом, так как засохшая грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и сгореть.

Нагрейте iOpener в микроволновке в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горячий, чтобы держать его в руках.

В процессе ремонта, по мере остывания iOpener, разогревайте его в микроволновке по дополнительным тридцать секунд при необходимости.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагреть выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если центр iOpener по-прежнему слишком горяч, чтобы касаться, продолжайте использовать его, ожидая дальнейшего охлаждения перед следующим разогревом. Правильно нагретый iOpener будет оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте нагретый iOpener из горячей воды щипцами.

Тщательно просушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые выступы.

Ваш iOpener готов к использованию! Если нужно повторно разогреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его герметичность. Подготовьте заменяющий клей заранее или будьте осторожны, чтобы избежать попадания жидкости, если вы собираетесь собирать телефон без замены клея.

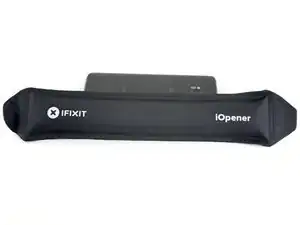

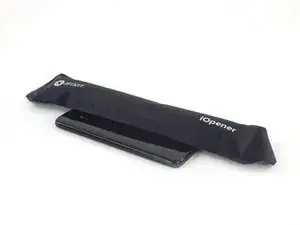

Нагрейте iOpener и приложите его к длинному краю S8 примерно на 2 минуты.

Возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренний аккумулятор чувствительны к теплу.

Пока вы ждёте размягчения клея, переходите к следующему шагу, чтобы понять, где стоит поддевать.

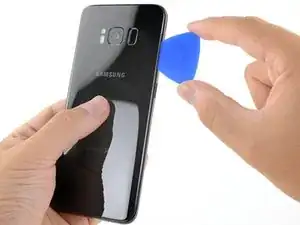

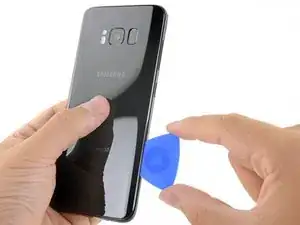

В следующих шагах вы будете разрезать клей по краю задней стеклянной панели.

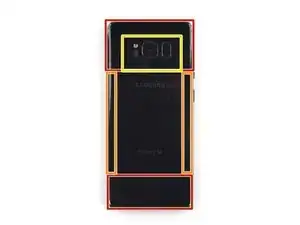

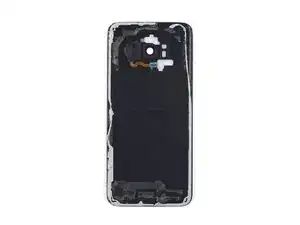

Клей на задней крышке расположен, как показано на первой фотографии.

Последовательность поддёва, видимая снаружи телефона, выглядит следующим образом:

Толстые участки клея

Тонкие участки клея

Не поддёргивайте здесь, чтобы защитить датчик отпечатка пальца.

Когда задняя панель станет тёплой на ощупь, прикрепите присоску как можно ближе к подогретому краю телефона, избегая изогнутого края.

Присоска плохо прилегает к изогнутой части стекла.

Если задняя крышка треснута, присоска может не приклеиться. Попробуйте поднять её сильной лентой или приклейте присоску суперклеем и дайте высохнуть, чтобы продолжить работу.

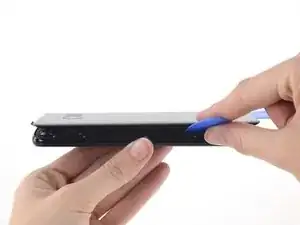

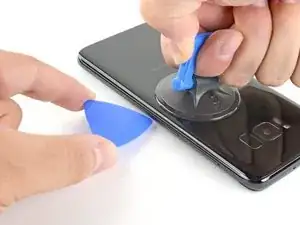

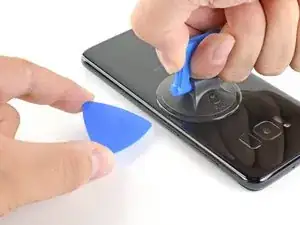

Потяните за присоску вверх и вставьте открывающий медиатор под заднее стекло.

Из-за изогнутого стекла вы будете подпирать вверх, а не вставлять инструмент параллельно плоскости телефона.

Когда инструмент будет прочно вставлен в стекло, снова нагрейте и приложите iOpener, чтобы размягчить клей.

Проведите медиатором вниз по стороне телефона, разрезая клей.

Двигайтесь медленно, чтобы инструмент не выскользнул из зазора. Если резание затрудняется, снова разогрейте и приложите iOpener.

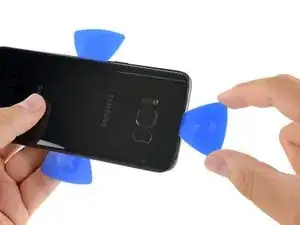

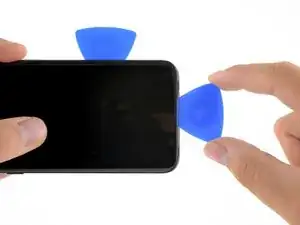

Повторите предыдущую процедуру нагрева и разрезания для оставшихся трёх сторон телефона.

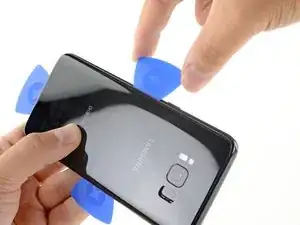

Оставляйте медиатор на каждой стороне по мере перехода к следующей, чтобы клей не слипся снова.

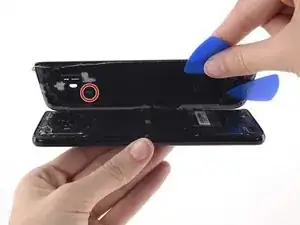

Кабель датчика отпечатка пальца соединяет телефон с задним стеклом рядом с основной камерой. Кабель очень короткий и должен отсоединиться при снятии заднего стекла.

При подъёме стекла загляните внутрь, чтобы убедиться, что оранжевый кабель с синим разъёмом отсоединился.

Используйте медиаторы для разъёма, чтобы разрезать оставшийся клей и слегка приоткрыть телефон.

Если кажется, что кабель датчика отпечатка зацепился или остаётся натянутым, не открывайте телефон дальше. Отсоедините разъём остриём лопатки перед продолжением работ.

При сборке, чтобы заново подключить кабель датчика отпечатка, сначала установите заднюю крышку под углом до тех пор, пока разъём кабеля точно не окажется над гнездом. Затем используйте плоский конец лопатки, чтобы аккуратно защёлкнуть разъём, нажав его строго вниз.

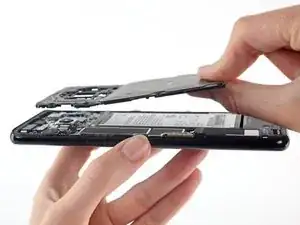

Снимите стекло с телефона.

Чтобы установить новую заднюю крышку:

Пинцетом сотрите оставшийся клей с корпуса телефона. Затем очистите зоны приклеивания спиртом высокой концентрации (не менее 90%) и безворсовой салфеткой, чтобы подготовить поверхность для нового клея.

Снимите защитную плёнку с клеевого слоя на новой задней панели, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к телефону.

Следуйте этому руководству, чтобы переустановить старую заднюю крышку или установить крышку без заранее нанесённого клея.

Обязательно включите телефон и проверьте результат ремонта до установки нового клея и герметизации телефона.

При желании можно переустановить заднюю крышку без замены клея. Удалите крупные куски клея, которые мешают крышке прилегать заподлицо. После установки нагрейте заднюю крышку и приложите давление для закрепления. Она не будет водонепроницаемой, но клей обычно достаточно прочен, чтобы удерживать её.

Возможно, придётся перенести окантовку камеры на новую деталь. В этом случае следуйте нашему руководству по замене окантовки камеры.

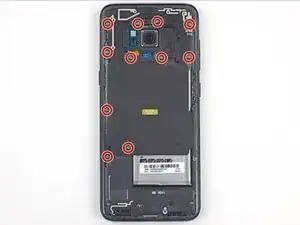

Удалите одиннадцать винтов 3.7 мм отвёрткой Phillips #000.

Снимите антенну NFC и катушку зарядки.

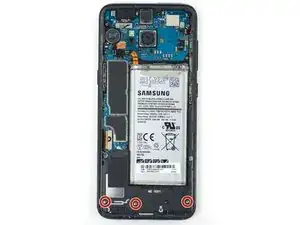

Удалите три винта 3.7 мм Phillips #000.

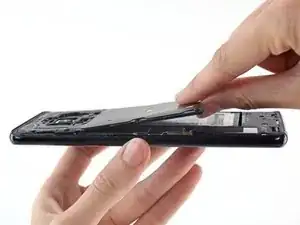

Снимите узел громкоговорителя.

Вставьте инструмент для извлечения SIM-карты в маленькое отверстие на левой стороне верхнего торца телефона.

Нажмите, чтобы извлечь лоток.

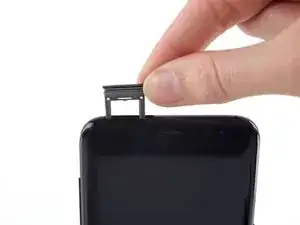

Выньте лоток для SIM-карты из телефона.

При повторной установке SIM-карты убедитесь, что она правильно ориентирована относительно лотка.

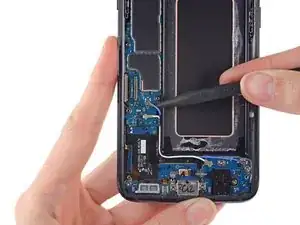

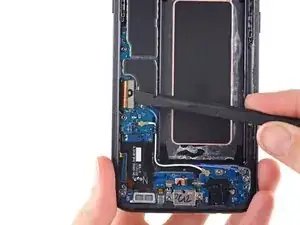

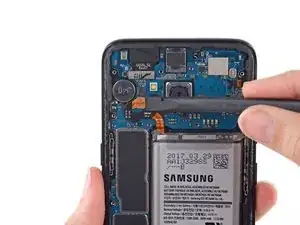

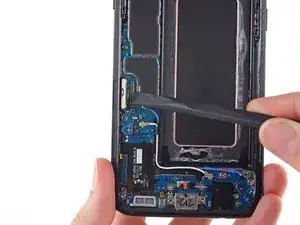

Используйте плоский конец лопатки, чтобы отключить разъём батареи.

Хотя батарея не показана в следующих шагах, её удалять для этого руководства не нужно. Просто отсоедините батарею, и можно продолжать.

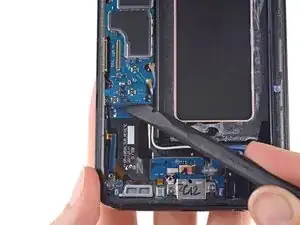

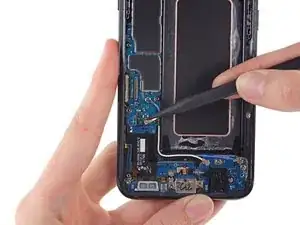

Используйте плоский конец лопатки, чтобы отключить разъём сенсорного блока.

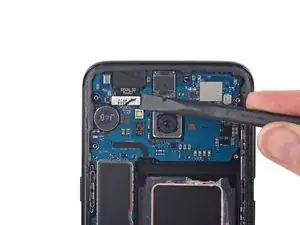

Используйте плоский конец лопатки, чтобы отключить разъём передней камеры.

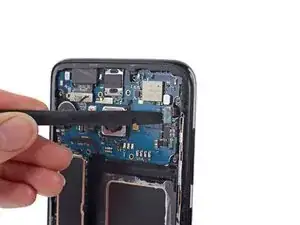

Используйте плоский конец лопатки, чтобы отключить разъём дисплея и дигитайзера.

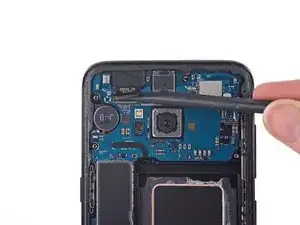

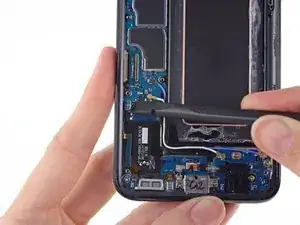

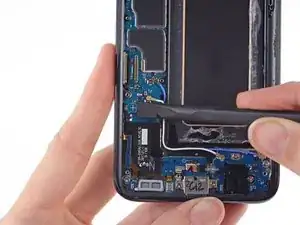

Используйте остриё лопатки, чтобы отключить два антенных кабеля, соединяющие плату с дочерней платой.

Используйте плоский конец лопатки, чтобы отключить антенный шлейф, соединяющий плату с дочерней платой.

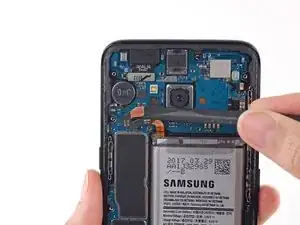

Используйте плоский конец лопатки, чтобы приподнять плату и отсоединить её от дочерней платы.

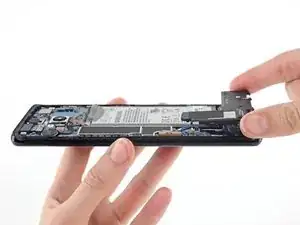

Поднимите плату и извлеките её из телефона.

Будьте осторожны, чтобы не зацепить разъём батареи, если вы решили не снимать батарею.

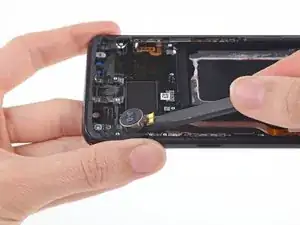

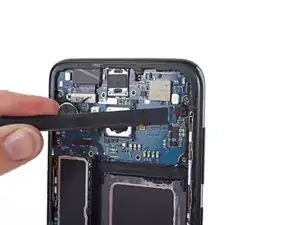

Используйте плоский конец лопатки, чтобы поддеть и снять вибромотор.
