Замена приемного динамика и переднего сенсорного блока iPhone 12

Внимание: Перед началом разрядите батарею iPhone ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайной проколе.

Перед началом разборки выключите iPhone.

Снимите два 6,75 мм пентагональных винта P2 на нижнем торце iPhone.

Открытие дисплея нарушит водозащитные уплотнения. Имейте запасные уплотнения перед переходом к следующему этапу или соблюдайте осторожность, чтобы избежать попадания жидкости, если вы собираете iPhone без замены уплотнений.

Если инструмент для поддевания вставлен слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы разметить инструмент и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте инструмент перманентным маркером.

Вы также можете отметить другие углы инструмента с разными размерами.

В качестве альтернативы приклейте монету к инструменту на расстоянии 3 мм от кончика.

Apple продает инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своем магазине Self Repair.

Если экран iPhone треснул, заклейте стекло, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте.

Наклейте полосы прозрачной упаковочной ленты с перекрытием по всему экрану до полного покрытия лицевой панели.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отлететь во время ремонта.

Если присоска не приклеивается в следующих шагах, сложите прочную ленту (например, клейкую ленту) так, чтобы получилась ручка, и поднимите экран с ее помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага ниже для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски около нижнего края iPhone — одну с лицевой стороны и одну с задней.

Сожмите присоски вместе, чтобы создать вакуум на выбранном участке.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту, чтобы создать более цепкую поверхность.

Толкните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подперните iPhone на чем‑то прочном, например на твердой книге, чтобы он лежал без рук и параллельно поверхности — так с ним удобнее работать в следующих шагах.

Используйте фен, чтобы нагреть вдоль нижнего края iPhone. Экран должен стать слегка слишком горячим для касания.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы клей немного отслоился и образовался зазор для открытия.

Вставьте инструмент для поддевания под пластиковую окантовку экрана, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, примените больше тепла к области и поверните ручку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждуйте одну минуту между поворотами. Дайте Anti-Clamp и времени сделать работу за вас.

Пропустите следующие три шага.

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Никогда не держите фен в одной точке слишком долго.

Если вы используете одиночную присоску, установите ее на нижний край телефона, избегая самого края стекла.

Потяните присоску вверх с сильным, постоянным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор для вскрытия в зазор под экраном и пластиковым ободком, не под сам экран.

Убедитесь, что вы вставляете медиатор под толстый пластиковый ободок, чтобы не повредить экран. Должен быть виден визуальный зазор, и медиатор не должен зацепляться ни за что. Если вы не видите зазора, необходимо сильнее приподнять экран.

Герметичный клей, удерживающий экран на месте, очень прочен; создание первоначального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточно зазора для вставки инструмента.

Нагрейте правый край iPhone (край с кнопкой питания) феном в течение 90 секунд или пока экран не станет слегка слишком горячим, чтобы к нему прикасаться.

Проведите медиатором по нижнему правому углу iPhone, чтобы разъединить клей.

Продолжайте проводить вверх по правому краю iPhone, пока не достигнете верхнего правого угла.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить внутренние компоненты.

Оставьте медиатор в верхнем правом углу перед продолжением.

Нагрейте верхний край iPhone феном в течение 90 секунд или пока экран не станет слегка слишком горячим, чтобы к нему прикасаться.

Проведите медиатором вокруг верхнего правого угла iPhone, чтобы разъединить верхний клей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить верхние сенсоры.

Оставьте медиатор в верхнем левом углу перед продолжением.

Нагрейте левый край iPhone феном в течение 90 секунд или пока экран не станет слегка слишком горячим, чтобы к нему прикасаться.

Вдоль левого края вашего iPhone проходят нежные кабели. Не вставляйте здесь медиатор, так как вы можете повредить кабели.

Вставьте второй медиатор в нижний левый угол iPhone.

Одновременно проверните оба медиатора, пока защёлки по левому краю не отпустят.

Прикладывайте крутящий момент постепенно.

Если вам трудно отделить клей, повторно нагрейте левый край.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, подняв дисплей с правой стороны, как переднюю обложку книги.

Не пытайтесь полностью отделить дисплей пока — несколько хрупких шлейфов всё ещё соединяют его с платой.

Опирайте дисплей о что‑то, чтобы он был зафиксирован, пока вы работаете с телефоном.

При сборке положите дисплей на место, совместите защёлки вдоль верхнего края и аккуратно прижмите верхний край на место, прежде чем защёлкнуть остальную часть дисплея. Если он легко не защёлкивается, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите два винта Y000 длиной 1,1 мм, закрепляющие крышку разъёмов батареи и дисплея.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед тем, как запечатать дисплей. Обязательно полностью выключите iPhone перед продолжением работы.

Снимите крышку.

Используйте лопаточку или чистый ноготь, чтобы отщелкнуть разъём батареи от его гнезда на плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте лопаточку или ноготь, чтобы отсоединить разъём кабеля дисплея.

Чтобы повторно подключить нажимные разъёмы подобного типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Используйте лопаточку или ноготь, чтобы отсоединить разъём кабеля дигитайзера.

Если часть экрана не реагирует на прикосновения после ремонта, отключите батарею, а затем переустановите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

Используйте отвёртку Y000, чтобы удалить четыре винта, закрепляющие крышку разъёма передних датчиков.

Три винта длиной 1,1 мм

Один винт длиной 1,4 мм

Откиньте крышку слева вверх, пока маленький зажим справа не отщёлкнется.

Снимите крышку.

При сборке вставьте зажим на правом крае в его паз первым, затем зафиксируйте остальную часть крышки на месте.

С помощью лопатки или ногтя отключите разъём кабеля переднего датчика.

Снимите сборку дисплея.

При повторной сборке сделайте паузу на этом этапе, если хотите заменить водонепроницающий клей по краям дисплея.

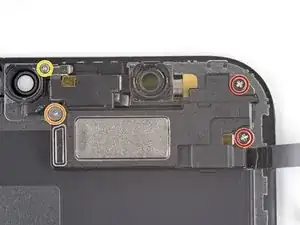

Удалите четыре винта, крепящие узел динамика/датчиков к задней части дисплея.

Два крестообразных винта Phillips длиной 1,4 мм

Один винт Y000 с плечиком длиной 1,7 мм

Один винт Y000 длиной 1,2 мм

Динамик трубки слегка приклеен на месте.

Используйте острый конец лопатки, чтобы аккуратно приподнять верхний край динамика.

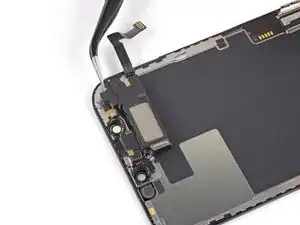

Переверните узел динамика — вниз и от верхнего края дисплея.

Динамик остаётся подключён через очень тонкий ленточный кабель. Будьте осторожны, чтобы не натянуть и не повредить кабель.

Используйте фен или тепловую пушку или подготовьте iOpener и приложите его к верхней передней части дисплея на 1–2 минуты, чтобы размягчить клей, фиксирующий датчики.

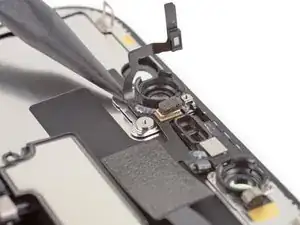

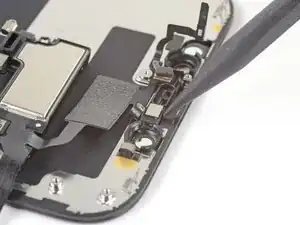

Используйте острый конец лопатки, чтобы приподнять и отслоить датчик внешней освещённости из его выемки в передней панели.

Осторожно, не повредите ленточные кабели датчика освещённости при поддевании.

Продолжайте под滑ивать лопатку под датчик внешней освещённости и его кабель, чтобы отделить клей, фиксирующий кабель.

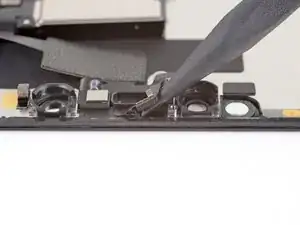

Используйте острый конец лопатки, чтобы приподнять и отслоить микрофон из его выемки в передней панели.

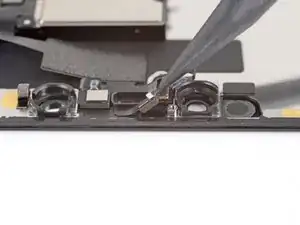

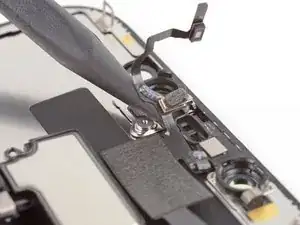

Используйте острый конец лопатки, чтобы извлечь модуль датчика приближения и подсвечивающего из его выемки в передней панели.

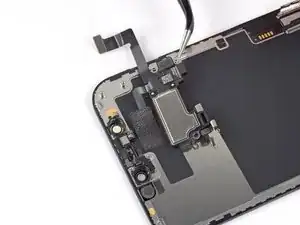

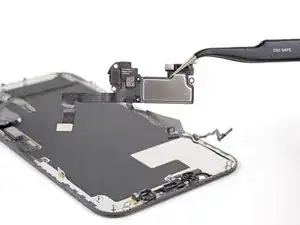

Снимите динамик трубки и сборку передних датчиков.

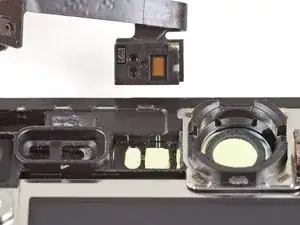

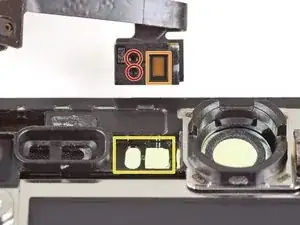

При сборке проверьте положение чёрного пластикового модуля, содержащего эти компоненты:

Датчик приближения

Подсвечивающий элемент

Модуль должен быть установлен так, чтобы эти компоненты не были перекрыты клеем.
