Замена фронтальных камер iPhone 12

Внимание: Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Снимите два пентагональных винта P2 длиной 6,75 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водостойкие уплотнения. Подготовьте запасные уплотнители перед тем, как продолжать после этого шага, или избегайте попадания жидкости, если вы собираете iPhone без замены уплотнений.

Если вставить инструмент открытия слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы пометить инструмент и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте инструмент для открытия перманентным маркером.

Также можно отметить другие углы инструмента с разными расстояниями.

Альтернативно приклейте монету к инструменту на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной обрезки клея дисплея в своём магазине для самостоятельного ремонта.

Если у вашего iPhone треснул экран, заклейте стекло, чтобы предотвратить дальнейшее раскалывание и защитить себя во время ремонта.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты по всему экрану iPhone, пока лицо устройства полностью не будет покрыто.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если на следующих шагах присоска не держится, сложите прочную ленту (например, армированную) так, чтобы получилась ручка, и поднимайте экран за неё.

Если ничего не помогает, можно супер-клеем приклеить присоску к экрану.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp посетите это руководство.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левую или правую грань вашего iPhone.

Расположите присоски рядом с нижним торцом iPhone — одна на передней панели и одна на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту для создания более цепкой поверхности.

Вытяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски немного и выровняйте рычаги.

Поддержите iPhone на чём‑то прочном, например, на твёрдой обложке книги, чтобы он стоял без рук и параллельно земле; это облегчит дальнейшую работу.

Используйте фен, чтобы нагреть нижний край iPhone. Экран должен быть слегка слишком горячим для прикосновения.

Для полного руководства по использованию фена посетите это руководство.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Вставьте инструмент для открытия под пластиковый ободок экрана, когда Anti-Clamp образует достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, нагрейте область сильнее и поверните рукоятку на четверть оборота.

Не делайте повороты более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Пропустите следующие три шага.

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Никогда не держите фен на одном месте длительный период времени.

Если вы используете одну присоску, прикрепите её к нижнему краю телефона, избегая самого края стекла.

Потяните за присоску с плотным, постоянным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте лопатку для открывания в зазор под экраном и пластиковым ободком, не под сам экран.

Убедитесь, что лопатку вставляют под толстый пластиковый ободок, чтобы не повредить экран. Вы должны видеть визуальный зазор, и лопатка не должна зацепляться за что‑то. Если зазор не виден, нужно поднять экран сильнее.

Герметичный клей, удерживающий экран на месте, очень прочен; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше тепла и аккуратно покачайте экран вверх‑вниз, чтобы ослабить клей, пока не появится достаточно места для вставки инструмента.

Нагрейте правый край iPhone (тот край, где расположена кнопка питания) феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Проведите лопаткой для открывания вокруг нижнего правого угла iPhone, чтобы разъединить клей.

Продолжайте проводить лопаткой вверх по правому краю iPhone, пока не дойдёте до верхнего правого угла.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить внутренние компоненты.

Оставьте лопатку в верхнем правом углу перед продолжением.

Нагрейте верхний край iPhone феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Проведите лопаткой вокруг верхнего правого угла iPhone, чтобы разъединить верхний клей.

Не вставляйте лопатку глубже 3 мм, иначе вы можете повредить верхние датчики.

Оставьте лопатку в верхнем левом углу перед продолжением.

Нагрейте левый край iPhone феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

По левому краю iPhone проходят деликатные кабели. Не вставляйте лопатку здесь, так как вы можете повредить кабели.

Вставьте вторую лопатку в нижний левый угол iPhone.

Поверните обе лопатки одновременно, пока защёлки левого края не освободятся.

Прикладывайте крутящий момент постепенно.

Если у вас возникают трудности с разъединением клея, снова нагрейте левый край.

Поверните iPhone так, чтобы передний правый край был обращён к вам.

Откройте iPhone, поднимая дисплей с правой стороны, как переднюю крышку книги.

Не пытайтесь полностью отделить дисплей пока: несколько хрупких шлейфов всё ещё соединяют его с логической платой.

Подоприте дисплей о что‑то, чтобы он стоял, пока вы работаете с телефоном.

При сборке положите дисплей на место, совместите защёлки по верхнему краю и аккуратно нажмите верхний край, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите два винта Y000 длиной 1,1 мм, крепящих крышку разъёмов батареи и дисплея.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить iPhone.

При сборке это хорошее место включить iPhone и проверить все функции перед закрытием дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

Снимите крышку.

Используйте лопатку или чистый ноготь, чтобы приподнять разъём батареи от его гнезда на логической плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений на плате. Эти прокладки обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните разъём от логической платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля дисплея.

Чтобы прикрепить такие нажимные разъёмы, аккуратно совместите и надавите на одну сторону, пока она не щёлкнет, затем повторите с другой стороны. Не нажимайте посередине. Если разъём установлен со смещением, штырьки могут согнуться, что приведёт к необратимому повреждению.

Используйте лопатку или ноготь, чтобы отсоединить разъём шлейфа дигитайзера.

Если после ремонта какая‑то часть экрана не реагирует на прикосновения, отсоедините батарею и затем повторно установите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других посторонних предметов.

Используйте отвёртку Y000, чтобы удалить четыре винта, крепящие крышку разъёма переднего датчика.

Три винта длиной 1,1 мм

Один винт длиной 1,4 мм

Поднимите крышку с левой стороны, пока маленький защёлкивающий элемент справа не отщёлкнется.

Снимите крышку.

При сборке вставьте защёлку на правом краю в её паз первой, затем зафиксируйте остальную часть крышки, защёлкнув её на месте.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля переднего сенсорного блока.

Снимите сборку дисплея.

При сборке приостановитесь на этом шаге, если хотите заменить водонепроницаемый клей по краям дисплея.

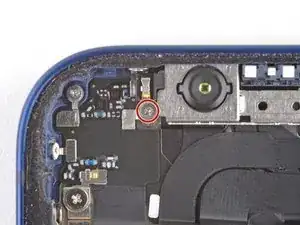

Используйте отвёртку Y000, чтобы выкрутить 1‑мм винт, фиксирующий модуль фронтальной камеры.

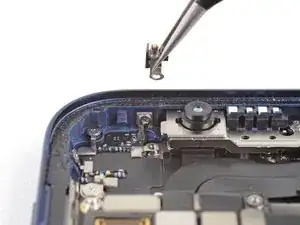

Поднимите и снимите кронштейн фронтальной камеры.

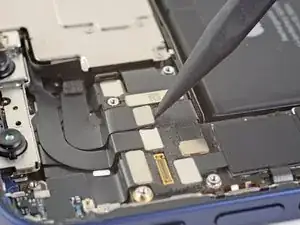

Используйте лопатку или ноготь, чтобы отсоединить кабель проектора точек Face ID от его гнезда на плате.

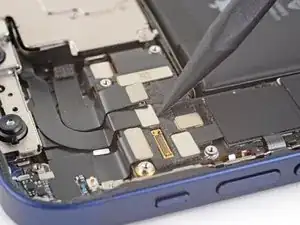

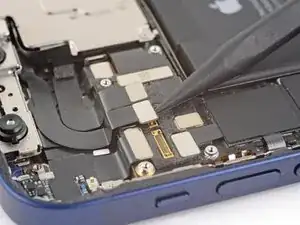

Используйте лопатку или ноготь, чтобы отсоединить кабель датчика Face ID от его гнезда на плате.

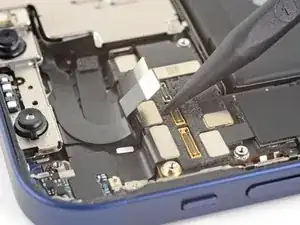

Осторожно отведите разъёмы кабелей Face ID от платы, чтобы получить доступ к разъёму фронтальной камеры под ними.

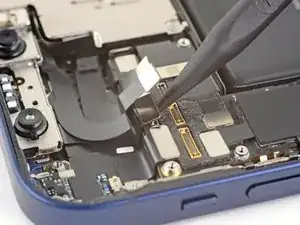

Отсоедините фронтальную камеру, поддев её разъём и приподняв его вверх.

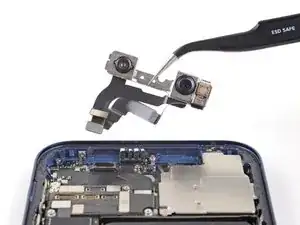

Снимите сборку фронтальной камеры.
