Замена тактильного двигателя iPhone 12 mini

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки полностью выключите iPhone.

Удалите два пентаграфных винта длиной 6,7 мм на нижнем торце iPhone.

Если кладёте медиатор слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы отметить медиатор и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора с разными расстояниями.

Альтернативно — пришейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине для самостоятельного ремонта.

Если у iPhone треснул экран, заклейте стекло лентой, чтобы избежать дальнейшего разрушения и травм при ремонте.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone до полного покрытия лицевой панели.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не прилипает на следующих шагах, сложите прочный кусок ленты (например, армированной) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый торец iPhone.

Расположите присоски ближе к нижнему торцу iPhone — одна спереди, другая сзади.

Сожмите присоски, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp плохо держится, можно использовать ленту для увеличения сцепления.

Подвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, слегка ослабьте присоски и выровняйте рычаги.

Поддержите iPhone на чём‑то прочном, например на твёрдой книге, чтобы он стоял без поддержки и был параллелен поверхности — так с ним удобнее работать на следующих шагах.

Используйте фен, чтобы нагреть нижний торец iPhone. Экран должен быть слегка горячим на ощупь.

Подождите одну минуту, чтобы клей успел размягчиться и образовалась щель для поддёма.

Вставьте медиатор под пластиковую окантовку экрана, когда Anti-Clamp создаст достаточную щель.

Убедитесь, что медиатор правильно расположен между пластиковой окантовкой и рамой, чтобы не повредить экран.

Если Anti-Clamp не создаёт достаточной щели, примените больше тепла к этой области и поверните ручку на четверть оборота.

Не поворачивайте больше чем на четверть оборота за один раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие три шага.

Открытие дисплея iPhone нарушит его водозащитные уплотнения. Приготовьте запасные уплотнения перед продолжением или будьте внимательны к контакту с жидкостями, если будете собирать iPhone без их замены.

Нагрев нижнего торца iPhone помогает размягчить клей, удерживающий дисплей, и облегчает его открытие.

Используйте фен или тепловую пушку, чтобы нагреть нижний торец iPhone в течение 90 секунд или пока экран не станет слегка горячим на ощупь.

Никогда не удерживайте фен на одном месте длительное время.

Если при открытии возникают трудности, значит клей остыл. Примените больше тепла, чтобы дополнительно размягчить клей.

Если вы используете одиночную присоску, разместите её на нижнем краю телефона как можно ближе к краю.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если и это не помогает, присоску можно приклеить к разбитому стеклу суперклеем.

Поднимите присоску, прикладывая сильное, постоянное давление, чтобы создать небольшой зазор между экраном и металлической рамкой.

К нижней стороне дисплея прикреплена пластиковая окантовка, которая должна подниматься вместе с дисплеем. Вставка инструмента между окантовкой и дисплеем повредит панель.

Вставьте медиатор для вскрытия в зазор под экраном и пластиковой окантовкой, не под экран.

Убедитесь, что медиатор вставлен под толстую пластиковую окантовку, чтобы не повредить экран. Вы должны видеть видимый зазор, и медиатор не должен зацепляться ни за что. Если зазора не видно, необходимо поднять экран сильнее.

Герметичный клей, удерживающий экран на месте, очень прочный; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, примените больше нагрева и аккуратно покачивайте экран вверх-вниз, чтобы ослабить клей, пока не появится достаточно зазора для вставки инструмента.

Нагрейте правый край iPhone (край с кнопкой питания) феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Проведите медиатором вокруг нижнего правого угла и вдоль правого края iPhone, перерезая клей, удерживающий дисплей на месте.

Не вводите медиатор более чем на 3 мм, чтобы не повредить внутренние компоненты.

Нагрейте верхний край iPhone феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Верхний край дисплея зафиксирован как клеем, так и защёлками.

Вставьте медиатор под верхний правый угол панели дисплея.

Проведите медиатором вокруг верхнего правого угла. Из‑за защёлок вы можете почувствовать некоторое сопротивление.

Не вводите медиатор более чем на 3 мм, так как вы можете повредить блок сенсоров передней панели.

Аккуратное подтягивание сборки передней панели к нижнему краю телефона немного упрощает этот шаг.

Проведите медиатором вдоль верхнего края и разрежьте оставшийся клей, удерживающий дисплей.

Нагрейте левый край iPhone феном в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для прикосновения.

Вдоль левого края iPhone проходят два хрупких кабеля — один ближе к верхнему краю и один чуть ниже середины. Не вставляйте медиатор сюда, иначе вы можете повредить кабель.

Вставьте второй медиатор в нижний левый угол iPhone.

Поверните оба медиатора одновременно, пока защёлки левого края не освободятся.

Прилагайте крутящий момент постепенно.

Если вам трудно отделить клей, снова прогрейте левый край.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, откинув дисплей вверх от правой стороны, как обложку книги.

Не пытайтесь полностью отделять дисплей пока — он всё ещё соединён несколькими хрупкими ленточными кабелями с платой.

Подпереть дисплей чем‑то, чтобы он оставался поднятым, пока вы работаете с телефоном.

При сборке поместите дисплей на место, совместите защёлки вдоль верхнего края и аккуратно прижмите верхний край, прежде чем защёлкнуть остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Удалите винт Y000 длиной 1,25 мм, который фиксирует кронштейн крышки разъёмов батареи и дисплея.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед окончательным закрытием дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

С помощью пинцета снимите кронштейн крышки разъёмов батареи и дисплея.

На правом краю кронштейна есть два маленьких шарнира. При сборке убедитесь, что они совмещены с соответствующими частями.

Используйте лопатку или чистый ноготь, чтобы приподнять разъём батареи из его гнезда на плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений на плате. Эти прокладки обеспечивают дополнительную защиту от попадания воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не замкнул контакт и не подал питание на телефон во время ремонта.

Используйте лопатку или чистый ноготь, чтобы приподнять разъём кабеля OLED‑панели из его гнезда на плате.

Чтобы заново подсоединить нажимные разъёмы типа этого, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём misaligned, контакты могут согнуться и получить необратимое повреждение.

Удалите пять винтов Y000 длиной 1 мм, закрепляющих скобу крышки переднего сенсорного блока.

Используйте пинцет, чтобы снять скобу переднего сенсорного блока.

Используйте лопатку или чистый ноготь, чтобы отсоединить разъём кабеля переднего сенсорного блока.

Снимите узел дисплея.

При сборке остановитесь на этом шаге, если хотите заменить водозащитный клей по краям дисплея.

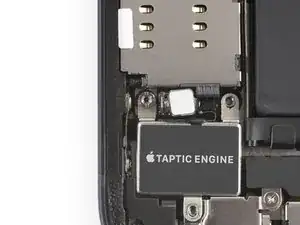

Удалите винт Phillips #000 длиной 1.3 мм.

Удалите винт Phillips #000 длиной 2.1 мм.

Удалите винт Y000 длиной 1.6 мм.

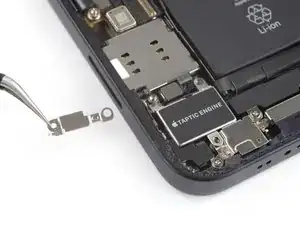

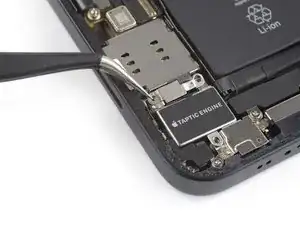

Используйте пинцет, чтобы снять скобу крышки разъёма тактильного двигателя (Taptic Engine).

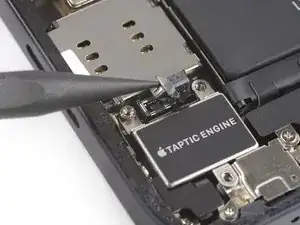

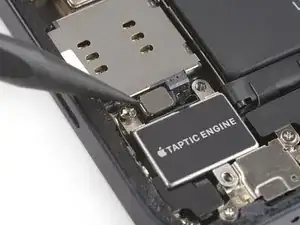

Используйте лопатку, чтобы отсоединить гибкий кабель тактильного двигателя, поддев его прямо вверх из гнезда.

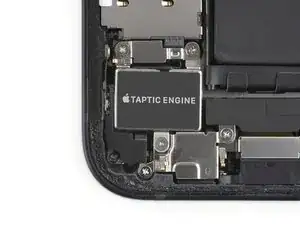

Удалите винт-стоечный крепёж длиной 3 мм.

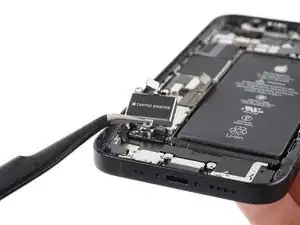

Используйте пинцет, чтобы снять тактильный двигатель.
