Ремонт экрана iPhone 12

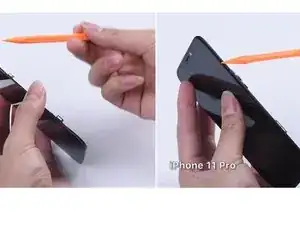

Сначала проведём внешний осмотр экрана. Видно, что у iPhone 12 рамка уже, чем у iPhone 11 Pro, поэтому рамку iPhone 12, возможно, будет немного проще разобрать.

Кроме того, рамка iPhone 12 больше не охватывает стеклянную линзу. Следовательно, требования к материалу клея для рамки будут относительно высокими, чтобы предотвратить отслоение клея. Чтобы изучить это глубже, мы восстановим экран iPhone 12.

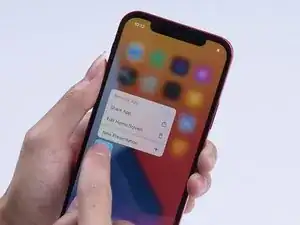

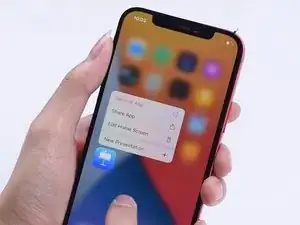

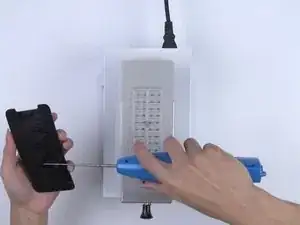

Прежде всего, протестируем экран. Дисплей, сенсор и 3D Touch работают исправно.

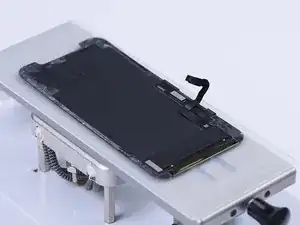

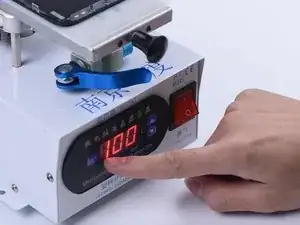

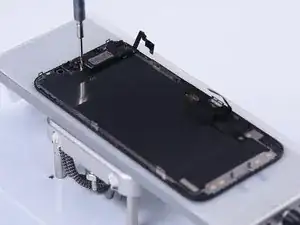

Разместите экран лицевой стороной вниз на сепараторе экранов, установите температуру на 100 ℃ и начните вакуумную фиксацию.

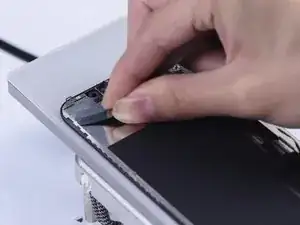

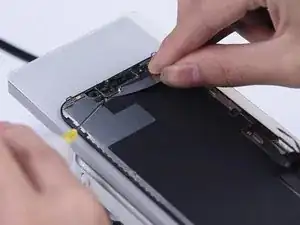

Сначала снимите гибкий кабель динамика. Так как гибкий кабель динамика очень легко повредить, учтите, что перед его снятием необходимо прогреть экран.

Кроме того, у iPhone 12 кольцо датчика динамика интегрировано в рамку.

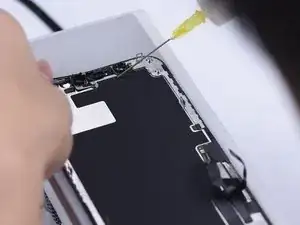

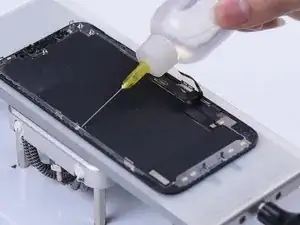

Теперь удалим рамку. Сначала нанесите средство для удаления клея на рамку.

При использовании лезвия бритвы для отделения рамки также необходимо смачивать лезвие средством для удаления клея.

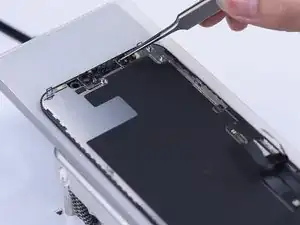

Проведите лезвием взад‑вперёд и аккуратно отоприте рамку.

Так как в области гибкого кабеля динамика больше клея, можно нанести больше средства для удаления клея, чтобы ослабить его.

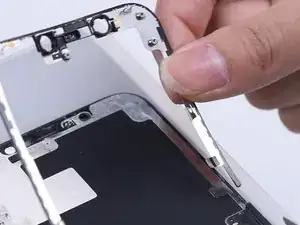

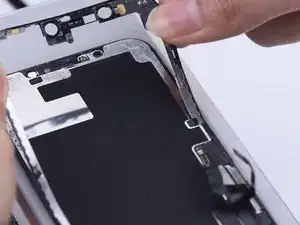

Держите два угла рамки обеими руками и медленно отделяйте рамку, соблюдая осторожность.

Изначально мы планировали отделить рамку целиком и затем повторно её использовать. Но теперь рамка здесь повреждена. Обратите внимание, что эта часть рамки сделана из пластика, который крайне легко ломается. Если вы хотите полностью отделить рамку, требуются дополнительные меры предосторожности.

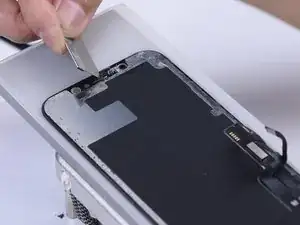

Чтобы не вызвать повреждений, мы используем тонкую плёнку для снятия части с гибким кабелем.

Сняв рамку, видно, что 3M‑клей в области гибкого кабеля рамки уже не холодный клей. 3M‑клей облегчает снятие рамки.

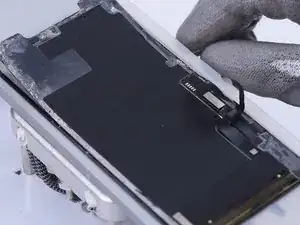

Удалите излишки клея в области гибкого кабеля динамика.

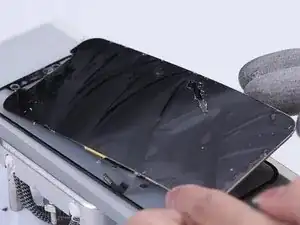

Начните отделять OLED вдоль нижнего слоя стеклянной линзы с помощью режущей проволоки.

По нашим наблюдениям, сенсорный слой экрана iPhone 12 прочнее, чем у iPhone 11 Pro, и менее подвержен повреждениям. Конкретно, сенсорный слой iPhone 12 толще, а линии разреза более чёткие и широкие.

Разместите OLED на нагревательной платформе.

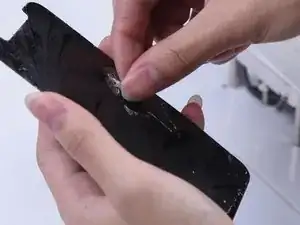

Сверните OCA‑клей с помощью электрического инструмента для удаления клея и удалите оставшийся OCA‑клей вручную.

Подключите OLED и гибкий кабель динамика. Дисплей и сенсор работают исправно.

Стоит отметить, что при неподключённом гибком кабеле динамика отсутствует светочувствительность. Экран будет слишком тёмным для тестирования.

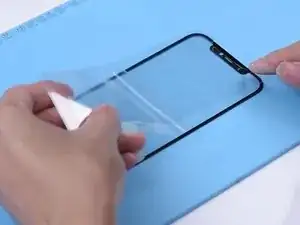

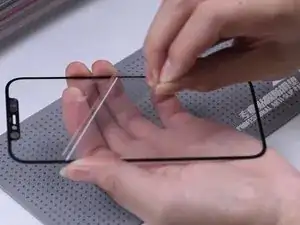

Прикрепите OCA‑клей к стеклянной линзе.

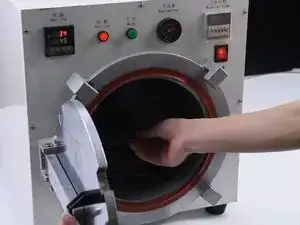

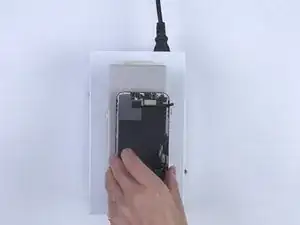

Поместите стеклянную линзу с OCA‑клеем в аппарат для удаления пузырьков на 3 минуты.

Затем поместите её под УФ‑лампу для отверждения OCA‑клея на 5 секунд.

Протрите OLED и с помощью тяговой ленты прификсируйте угол стеклянной линзы.

Прижмите тяговую ленту на несколько секунд, затем снимите защитную плёнку с OCA‑клея.

Поскольку шаблон выравнивания для iPhone 12 ещё не вышел, мы используем ручное выравнивание.

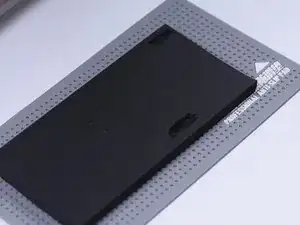

После выравнивания поместите экран на ламинационную губку.

Обратите внимание, что в губке вырезаны два слота, чтобы предотвратить повреждение OLED.

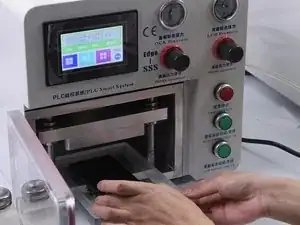

Поместите экран в ламинирующий аппарат и нажмите «Начать ламинирование ЖК».

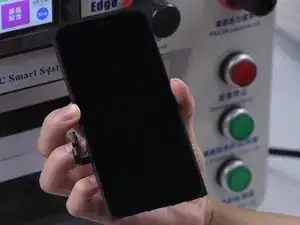

Достаньте экран — видно, что на экране появились пузыри.

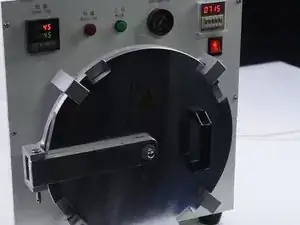

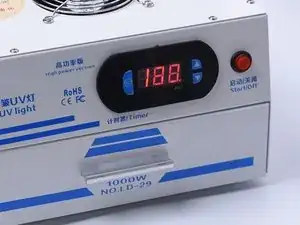

Поместите экран обратно в аппарат для удаления пузырей на 10 минут, затем поместите экран под УФ-лампу для отверждения OCA-клея на 180 секунд.

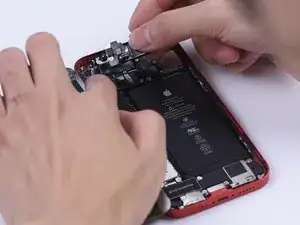

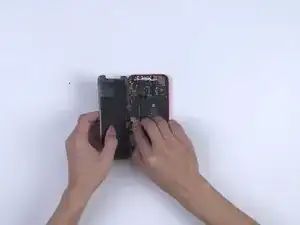

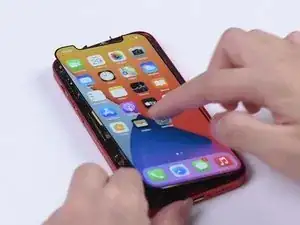

Соберите отремонтированный экран на телефон — все функции работают должным образом.
