Замена задних камер iPhone 12

Внимание: Перед началом разрядите батарею iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

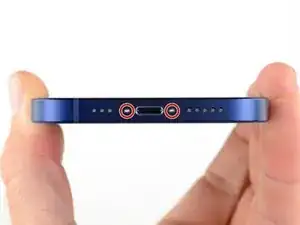

Снимите два пентагранных винта P2 длиной 6,75 мм на нижнем торце iPhone.

Открытие дисплея нарушит герметичные уплотнения iPhone. Приготовьте запасные уплотнения перед продолжением или избегайте попадания жидкости, если вы собираете iPhone без замены уплотнений.

Если клин введён слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы разметить клин и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте клин перманентным маркером.

Вы также можете отметить другие углы клина с другими размерами.

Альтернативно приклейте монету к клину на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине запчастей для самостоятельного ремонта.

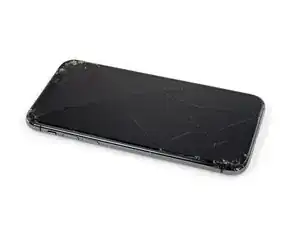

Если у вашего iPhone треснул экран, заклейте стекло, чтобы удержать дальнейшее разрушение и предотвратить травмы при ремонте.

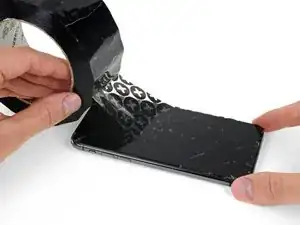

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся фронтальная сторона не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла в процессе ремонта.

Если присоска не держится в следующих шагах, сложите прочный кусок ленты (например, армированную) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно супер‑клеем приклеить присоску к экрану.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

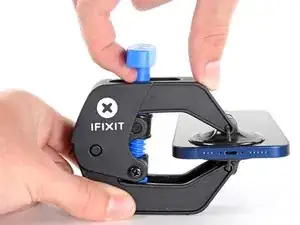

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

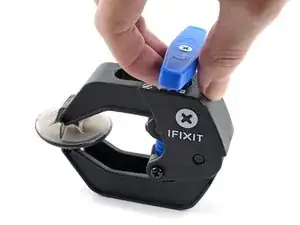

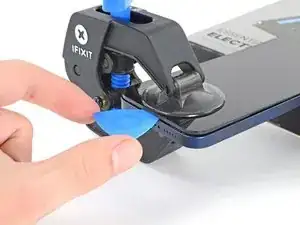

Наденьте рычаги на левый или правый край iPhone.

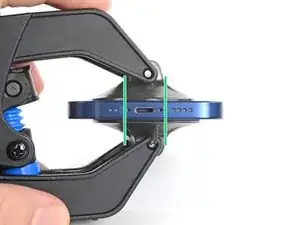

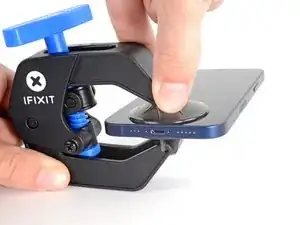

Расположите присоски возле нижнего края iPhone — по одной на передней и задней стороне.

Сожмите присоски, чтобы создать вакуум в нужной области.

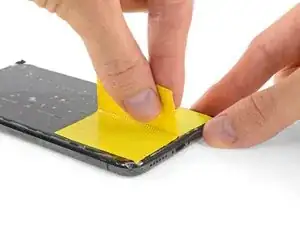

Если поверхность iPhone слишком скользкая и Anti‑Clamp плохо держит, можно использовать ленту, чтобы создать более цепкую поверхность.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

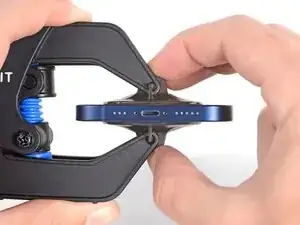

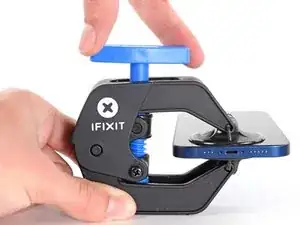

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Поддержите iPhone на прочной опоре, например на твердой книге, чтобы он стоял без помощи рук и параллельно земле; это упростит работу в следующих шагах.

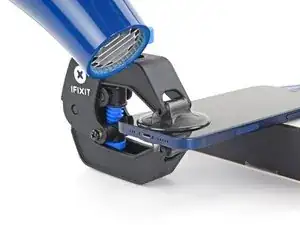

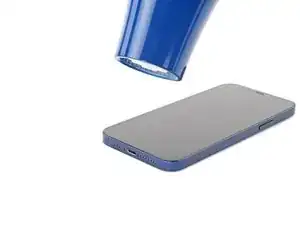

Используйте фен, чтобы нагреть вдоль нижнего края iPhone. Экран должен быть слегка слишком горячим для прикосновения.

Полные инструкции по использованию фена см. в этом руководстве.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Вставьте клин под пластиковую рамку экрана, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создаёт достаточной щели, добавьте нагрева в эту область и поверните рукоятку на четверть оборота.

Не поворачивайте больше чем на четверть оборота за раз и ждите одну минуту между вращениями. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующие три шага.

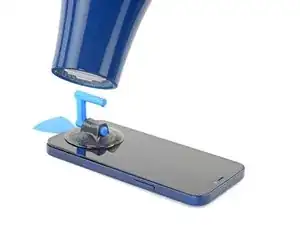

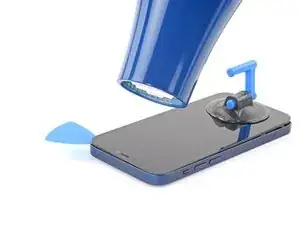

Используйте фен или термофен, чтобы нагреть нижний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Никогда не держите фен на одном месте длительное время.

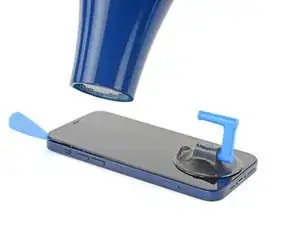

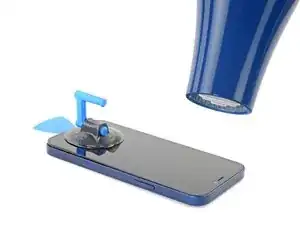

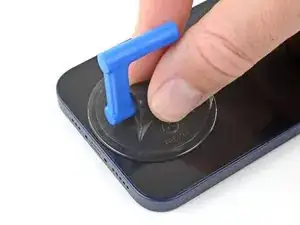

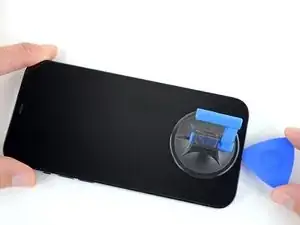

Если вы используете одиночную присоску, разместите её на нижнем крае телефона, избегая самой кромки стекла.

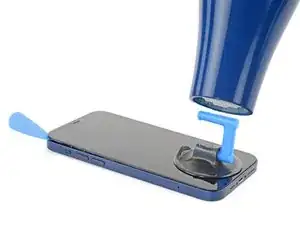

Подтяните присоску вверх с равномерным постоянным давлением, чтобы создать небольшую щель между экраном и корпусом.

Вставьте клин в щель под экраном и пластиковой рамкой, не под экран.

Убедитесь, что клин вставлен под толстую пластиковую рамку, чтобы не повредить экран. Должна быть видна щель, и клин не должен зацепляться за что‑то. Если щель не видна, нужно поднять экран сильнее.

Герметичный клей, удерживающий экран на месте, очень прочен; создание начальной щели требует значительной силы. Если вам трудно открыть щель, добавьте нагрева и аккуратно покачайте экран вверх‑вниз, чтобы ослабить клей, пока не появится достаточно пространства для инструмента.

Используйте фен, чтобы нагреть правый торец iPhone (торец с кнопкой питания) в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

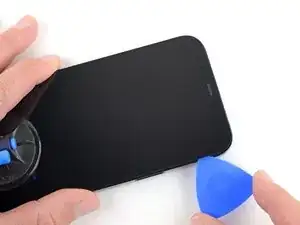

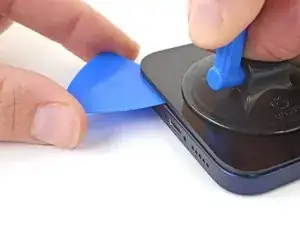

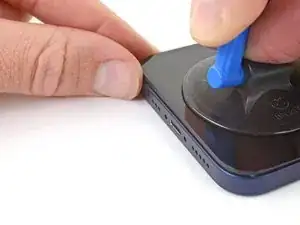

Проведите медиатором вдоль правого нижнего угла iPhone, чтобы отделить клей.

Продолжайте проводить медиатор вверх по правому краю iPhone, пока не дойдёте до правого верхнего угла.

Не вставляйте медиатор глубже 3 мм, иначе вы можете повредить внутренние компоненты.

Оставьте медиатор в правом верхнем углу перед продолжением.

Используйте фен, чтобы нагреть верхний торец iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Проведите медиатором вокруг правого верхнего угла iPhone, чтобы отделить верхний клей.

Не вставляйте медиатор глубже 3 мм, иначе вы можете повредить верхние датчики.

Оставьте медиатор в левом верхнем углу перед продолжением.

Используйте фен, чтобы нагреть левый торец iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

По левому краю iPhone проходят тонкие кабели. Не вставляйте сюда медиатор, иначе вы можете повредить кабели.

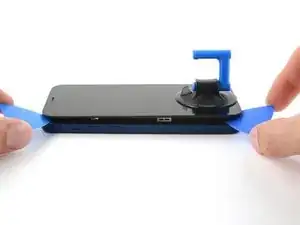

Вставьте второй медиатор в левый нижний угол iPhone.

Поверните оба медиатора одновременно, пока защёлки левого края не освободятся.

Прикладывайте скручивающую силу постепенно.

Если отделить клей трудно, повторно нагрейте левый край.

Поверните iPhone так, чтобы правый край был обращён к вам.

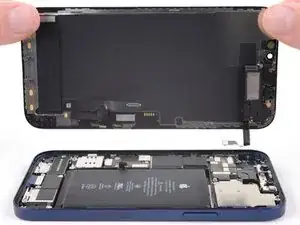

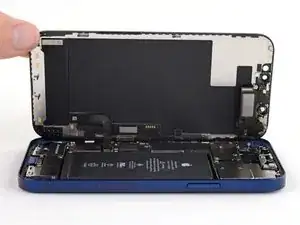

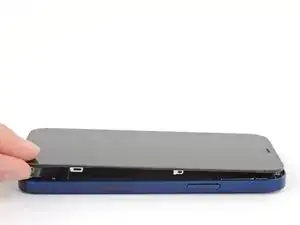

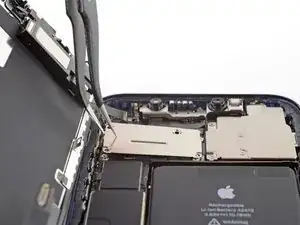

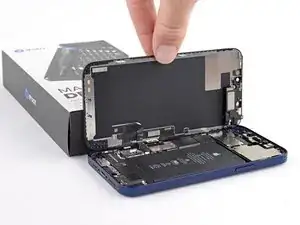

Откройте iPhone, откидывая дисплей вверх с правой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с логической платой.

Подперните дисплей чем‑то, чтобы он оставался приподнятым, пока вы работаете с телефоном.

При сборке положите дисплей на место, совместите защёлки вдоль верхнего края и аккуратно прижмите верхний край, прежде чем защёлкнуть остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

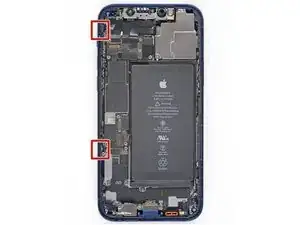

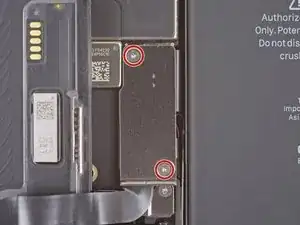

Удалите два винта Y000 длиной 1,1 мм, фиксирующих крышку разъёмов батареи и дисплея.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед закрытием дисплея. Обязательно полностью выключите iPhone перед продолжением работ.

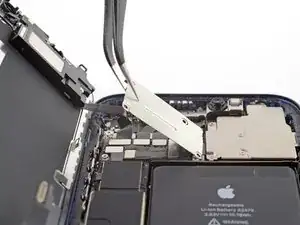

Снимите крышку.

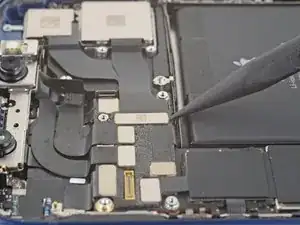

Используйте лопатку или чистый ноготь, чтобы приподнять разъём батареи и отжать его из гнезда на логической плате.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других разъёмов платы. Эти прокладки обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните разъём от логической платы, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

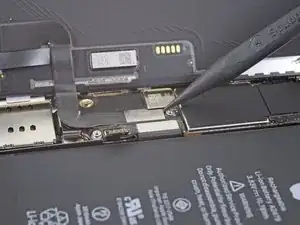

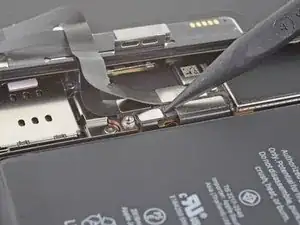

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля дисплея.

Чтобы снова подключить такие нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. Если разъём окажется смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

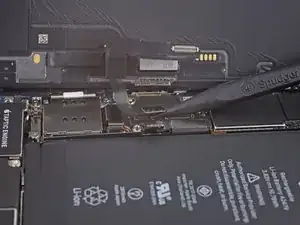

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля дигитайзера.

Если после ремонта какая‑то часть экрана не реагирует на прикосновения, отключите батарею и затем переподключите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или посторонних предметов.

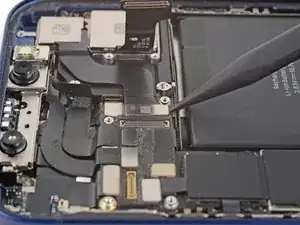

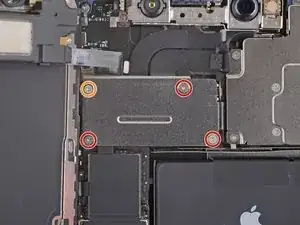

Используйте отвёртку Y000, чтобы вынуть четыре винта, фиксирующие крышку разъёма переднего датчика.

Три винта длиной 1,1 мм

Один винт длиной 1,4 мм

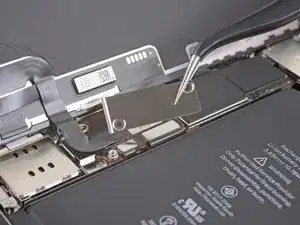

Откиньте крышку вверх с левой стороны, пока маленькая защёлка справа не отстегнется.

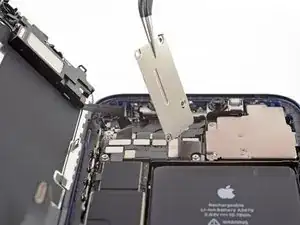

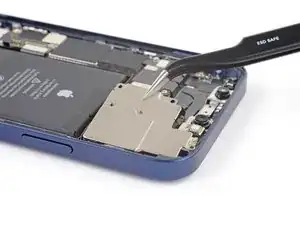

Снимите крышку.

При сборке вставляйте защёлку на правом крае в её слот первой, затем заводите остальную часть крышки на место.

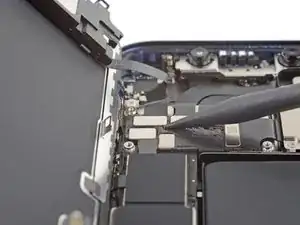

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля сборки переднего датчика.

Снимите узел дисплея.

При сборке приостановитесь на этом этапе, если вы хотите заменить водонепроницающий клей по краям дисплея.

Удалите пять винтов, фиксирующих модуль тыльной камеры.

Один винт PH00 длиной 1,7 мм

Четыре винта Y000 длиной 1,6 мм

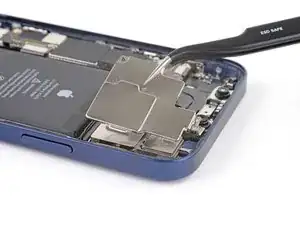

Подденьте крышку камеры с края, ближайшего к плате, и снимите её.

Чтобы установить крышку камеры обратно, сначала вставьте выступ на внешнем крае в соответствующий паз рамки телефона. Затем закройте крышку, как петлю.

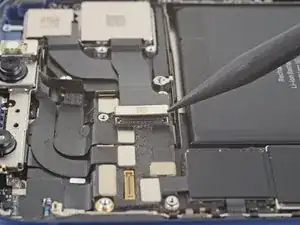

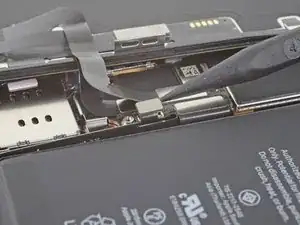

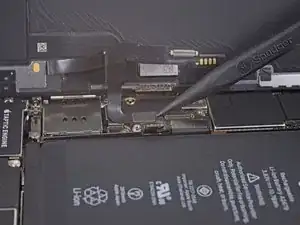

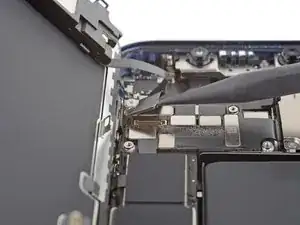

Используйте лопатку или ноготь, чтобы отсоединить первый разъём кабеля камеры, поддев его и потянув прямо вверх из гнезда.

Используйте лопатку или ноготь, чтобы отсоединить второй разъём кабеля камеры, поддев его и потянув прямо вверх из гнезда.

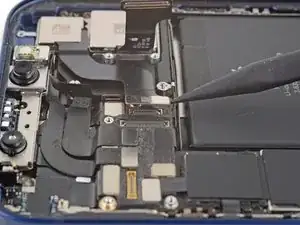

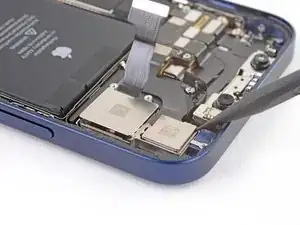

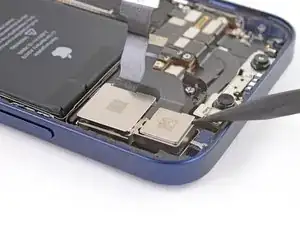

С помощью кончика лопатки приподнимите модуль камеры и извлеките его из iPhone.

Снимите тыльные камеры.
