Замена вибромотора Samsung Galaxy S21
Используйте это руководство, чтобы извлечь или заменить вибромотор в вашем Samsung Galaxy S21.
Для вашей безопасности разрядите аккумулятор до уровня ниже 25% перед разборкой телефона. Это снижает риск опасного теплового события, если аккумулятор случайно повредится во время ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.
Вам потребуется новая клейкая лента для завершения этого ремонта.
Шаг 1

Полностью выключите телефон перед началом работ.
Подогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.
Можно также использовать фен, термофен или плиту для нагрева, но будьте осторожны, чтобы не перегреть телефон — дисплей, внутренний аккумулятор и пластиковая задняя крышка чувствительны к нагреву.
Шаг 2


Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.
Резко и ровно тяните присоску вверх, чтобы создать зазор между задней крышкой и рамой.
В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно подогрейте край и попробуйте снова.
Вставьте монтажную лопатку в образовавшийся зазор.
Вставляйте лопатку не глубже 5 мм, иначе вы можете повредить внутренние компоненты.
Шаг 3


Проведите лопатку вперед-назад вдоль нижнего края, чтобы разрезать клей.
Оставьте лопатку в зазоре, чтобы клей не склеился снова.
Шаг 4

Приложите нагретый iOpener к левому краю задней крышки на две минуты.
Шаг 5


Прикрепите присоску к задней части телефона как можно ближе к центру левого края.
Резко и ровно тяните присоску вверх, чтобы создать зазор между задней крышкой и рамой.
Вставьте монтажную лопатку в зазор.
Вставляйте лопатку не глубже 5 мм, иначе вы можете повредить внутренние компоненты.
Шаг 6


Проведите монтажной лопаткой вдоль левого края к нижнему левому углу, чтобы разрезать клей.
Не обрезайте дальше места, где корпус камеры соприкасается с задней крышкой, иначе есть риск трещин в пластике.
Оставьте лопатку в зазоре, чтобы клей не склеился снова.
Шаг 7

Приложите нагретый iOpener к правому краю задней крышки на две минуты.
Шаг 8


Прикрепите присоску к задней части телефона как можно ближе к центру правого края.
Резко и ровно тяните присоску вверх, чтобы создать зазор между задней крышкой и рамой.
Вставьте монтажную лопатку в зазор.
Вставляйте лопатку не глубже 3 мм, иначе вы можете повредить вспомогательный межсоединительный кабель, который проходит параллельно правому краю.
Шаг 9


Проведите монтажной лопаткой вперед-назад вдоль правого края задней крышки, чтобы разрезать клей.
Оставьте лопатку в зазоре, чтобы клей не склеился снова.
Шаг 10


Поверните лопатку, вставленную с правого края, вокруг верхнего правого угла телефона.
Вставляйте лопатку не глубже 5 мм, иначе вы можете повредить внутренние компоненты.
Эту процедуру можно применить к каждому углу, кроме верхнего левого, где находится тыльная камера.
Шаг 11


Сдвиньте верхнюю лопатку как можно ближе к корпусу камеры.
Повторите для лопатки с левого края.
Шаг 12

Подогрейте iOpener и приложите его к корпусу камеры на две минуты.
Шаг 13


Поверните заднюю крышку против часовой стрелки, чтобы создать зазор между корпусом камеры и рамой.
Вставляйте лопатку не глубже 5 мм, чтобы не поцарапать камеру.
Вставьте монтажную лопатку в образовавшийся зазор.
Если этот метод не сработает, перейдите к следующему шагу для альтернативного метода; в противном случае пропустите следующий шаг.
Шаг 14


Аккуратно подвиньте две лопатки к корпусу камеры так, чтобы они оказались под углами задней крышки, прилегающими к корпусу камеры.
Двигайте лопатки вперед-назад по мосту между задней крышкой и корпусом камеры, пока не появится зазор между корпусом камеры и рамой.
Будьте осторожны с этим методом, поскольку существует риск растрескивания пластиковой задней крышки.
Шаг 15


Вставьте медиатор для вскрытия между корпусом камеры и рамкой, чтобы разрезать клей.
Рамка прочно приклеена к корпусу камеры, поэтому может потребоваться несколько циклов нагрева.
Шаг 16

Справа от камеры есть дополнительный клей, который нужно перерезать.
На задней крышке вокруг вспышки телефона находится пластина, в которой медиатор может застрять:
Наклоните медиатор вниз, чтобы избежать повреждений.
Шаг 17


Совместите кончик медиатора для вскрытия со вспышкой вашего телефона.
Медленно вставляйте медиатор, следя за тем, чтобы не задеть пластину вспышки.
Сопротивление пластины может ощущаться похожим на клей. Наклоните медиатор вниз, чтобы он не соскользнул в пластину.
Перережьте клей справа от камеры.
Шаг 18

Снимите заднюю крышку.
Если задняя крышка по-прежнему прилипает к рамке, проведите медиатором по краям телефона, пока крышка полностью не отделится.
При сборке:
Это удобный момент включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работы.
Удалите крупные куски клея пинцетом или пальцами. Используйте спирт высокой концентрации (более 90%), чтобы удалить остатки клея.
Если вы используете заранее вырезанные клеевые полоски Samsung, следуйте этому руководству.
Если вы используете двустороннюю ленту, следуйте этому руководству.
Шаг 19

Отверткой Phillips отвёрните пять винтов длиной 4 мм, фиксирующих кронштейн платы к рамке.
В ходе ремонта отмечайте каждый винт и следите, чтобы он вернулся на своё место.
Шаг 20

Пинцетом аккуратно подденьте и отщёлкните кронштейн платы от рамки.
Пока не снимайте кронштейн полностью — он всё ещё прикреплён к катушке беспроводной зарядки.
Шаг 21

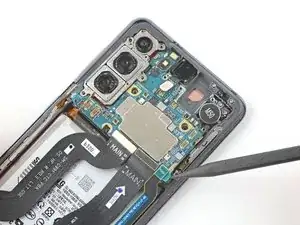

Держа кронштейн платы в стороне пинцетом или пальцами, лопаткой подденьте пресс‑разъём батареи.
Подденьте только под кромку разъёма, чтобы не повредить сам разъём и окружающие компоненты.
Чтобы снова подключить пресс‑разъёмы такого типа, аккуратно совместите стороны и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. При смещении разъёма контакты могут согнуться и получить необратимое повреждение.
Шаг 22

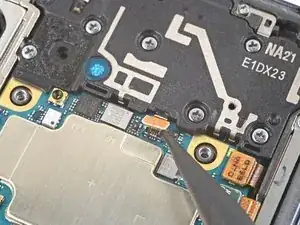

Держа кронштейн платы в стороне, лопаткой подденьте и отсоедините пресс‑разъём катушки беспроводной зарядки.
Шаг 23


Катушка беспроводной зарядки приклеена к телефону лёгким клеем.
Аккуратно оторвите катушку беспроводной зарядки пальцами.
При сборке сначала прикрутите винты кронштейна платы, чтобы правильно сориентировать катушку, затем плотно прижмите оставшуюся часть катушки для её закрепления.
Шаг 24

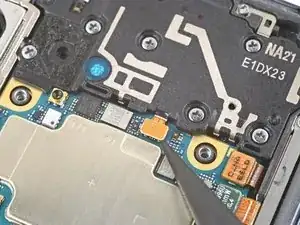

Кончиком лопатки подденьте и отсоедините пресс‑разъём кабеля динамика разговорного динамика.
Шаг 25

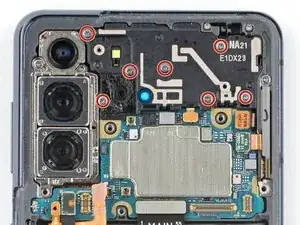

Отверткой Phillips отвёрните семь винтов длиной 4 мм, фиксирующих разговорный динамик к плате.
Шаг 26

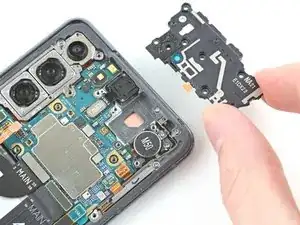

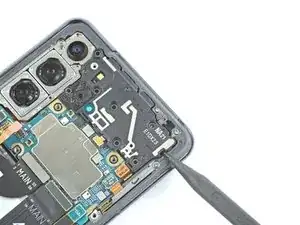

Вставьте острый конец лопатки в щель между правым краем разговорного динамика и корпусом телефона.
С помощью лопатки подденьте и освободите защёлки, удерживающие разговорный динамик.
Используя пинцет или пальцы, выньте разговорный динамик.
Шаг 27

Плоским концом лопатки подденьте и отсоедините пресс‑разъём фронтальной камеры.
Шаг 28

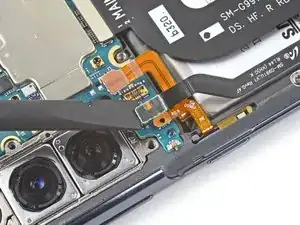

С помощью лопатки подденьте и отсоедините оранжевый пресс‑разъём, расположенный рядом с пресс‑разъёмом кабеля 5G‑антенны.
Повторите для зелёного пресс‑разъёма кабеля 5G‑антенны.
Шаг 29

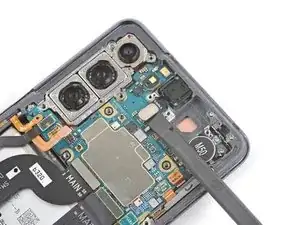

С помощью лопатки подденьте и отсоедините пресс‑разъём кабеля 5G‑антенны.
Шаг 30

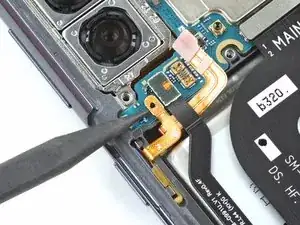

Кончиком лопатки подденьте и отсоедините пресс‑разъём кабеля кнопки питания.
Шаг 31

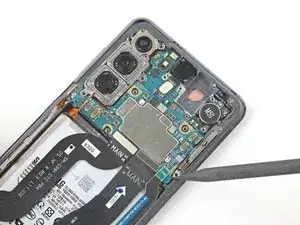

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс-коннектор кабеля дисплея.
Шаг 32

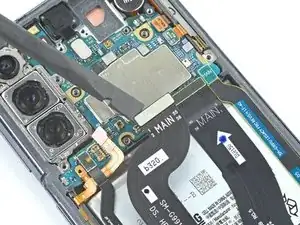

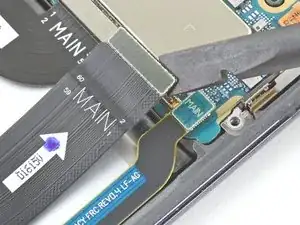

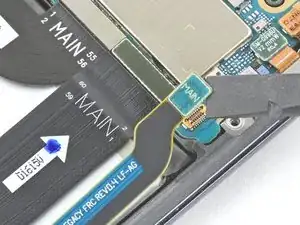

Используйте лопатку, чтобы поддеть и отключить пресс-коннектор вспомогательного соединительного кабеля.

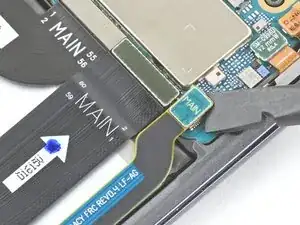

Повторите для пресс-коннектора основного соединительного кабеля.
Шаг 33

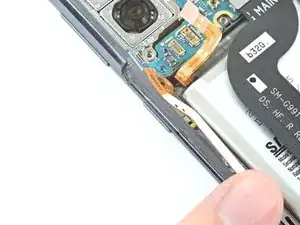

Сгибайте кабель кнопки питания от корпуса телефона с помощью лопатки или пальцев.
Повторите для кабеля 5G-антенны на левой кромке.
Избегайте складывания или резкого изгиба кабелей при их перемещении; это может порвать кабели.
Шаг 34

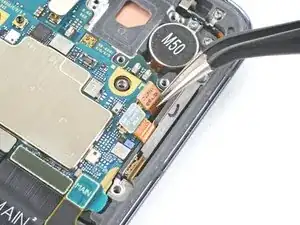

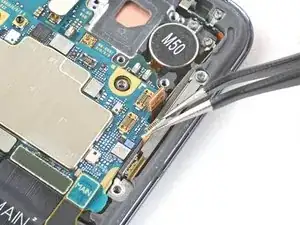

Используйте пинцет или пальцы, чтобы отогнуть оранжевый кабель 5G-антенны от корпуса телефона.
Повторите для зелёного кабеля 5G-антенны.
Избегайте складывания или резкого изгиба кабелей при их перемещении; это может порвать кабели.
Шаг 35

Используйте крестовую отвёртку, чтобы удалить винт 4 мм, который фиксирует кронштейн камеры и плату на рамке.
Шаг 36

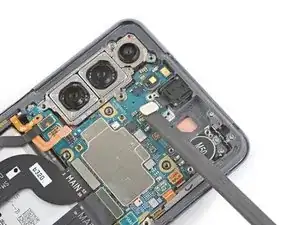

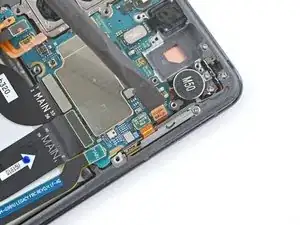

Вставьте лопатку между нижним правым краем сборки платы и рамкой.

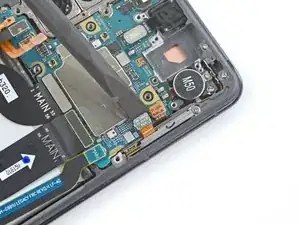

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие сборку платы.
Используйте пальцы, чтобы извлечь сборку платы.
Шаг 37

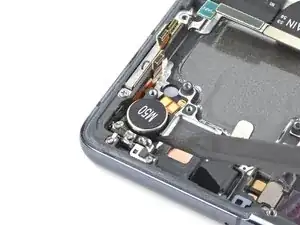

Под вибромотором под ним находится лёгкий клей, фиксирующий его к рамке.

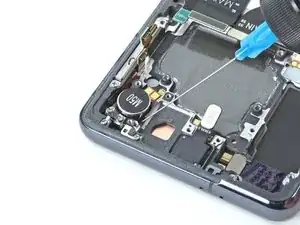

Капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) в зазоры по периметру вибромотора.
Сначала наносите только несколько капель и при необходимости добавьте ещё. Слишком большое количество изопропилового спирта может повредить медные контакты вибромотора.
Дайте изопропиловому спирту проникнуть под клей вибромотора в течение как минимум одной–двух минут.
Шаг 38

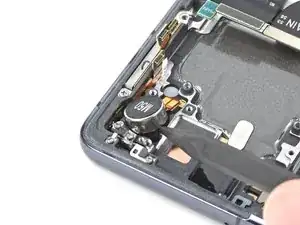

Вставьте острый конец лопатки в зазор между вибромотором и рамкой.
Подденьте лопаткой, чтобы отсоединить вибромотор.
Если вам трудно отделить вибромотор от рамки, нанесите больше изопропилового спирта; клею может потребоваться время, чтобы ослабнуть.

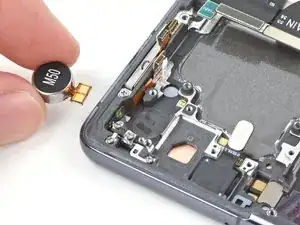

Используйте пинцет или пальцы, чтобы извлечь вибромотор.
Если остался изопропиловый спирт, протрите безворсовой тканью или дайте ему испариться перед установкой нового вибромотора.
Заключение
Сравните вашу новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять клейкие подложки с новой детали перед установкой.
Для сборки устройства следуйте вышеописанным шагам в обратном порядке.
После завершения ремонта следуйте этому руководству, чтобы проверить исправность ремонта.
Утилизируйте электронные отходы в переработчик с сертификатом R2 или e-Stewards.
Ремонт не удался? Обратитесь в сообщество Answers для помощи в устранении неполадок.
