Замена материнской платы Samsung Galaxy S21 Ultra

Перед началом отключите телефон и полностью выключите питание.

Подготовьте iOpener и приложите его к задней крышке как минимум на три минуты, чтобы размягчить клей под ней.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к перегреву.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Если задняя крышка сильно треснула, наклейте на неё слой прозрачной упаковочной ленты, чтобы присоска держалась. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к повреждённой крышке.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Если трудно создать зазор, дополнительно нагрейте клей, чтобы он сильнее размягчился. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Вставьте медиатор для вскрытия в созданный зазор.

Проведите медиатором к нижнему левому углу, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте второй медиатор для вскрытия в нижнюю кромку телефона.

Проведите медиатором к нижнему правому углу, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не склеился снова.

Если клей стало трудно резать, он, скорее всего, остыл. Используйте iOpener две–три минуты, чтобы снова его прогреть.

Вставьте третий медиатор в нижний правый угол телефона.

Проведите медиатором вдоль правого края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

При работе у блока камеры вставляйте только кончик медиатора (~ 4–5 мм), чтобы не повредить и не размазать камеру.

Вставьте четвёртый медиатор под верхний правый угол телефона.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Вставьте пятый медиатор под верхний левый угол.

Проведите медиатором вдоль левого края задней крышки, чтобы разрезать оставшийся клей.

При работе у кнопки питания вставляйте только кончик медиатора (~ 3–4 мм), чтобы не повредить шлейф кнопки питания и блока регулировки громкости.

Снимите заднюю крышку.

При повторной сборке:

В этот момент удобно включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите питание телефона перед продолжением работы.

Удалите крупные куски клея пинцетом или пальцами.

Сотрите оставшийся клей с помощью изопропилового спирта высокой концентрации (более 90%).

Если вы используете самоклеящиеся прокладки по вырезу, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Вставьте медиатор под левый нижний конец блока NFC-антенны и зарядной катушки.

Осторожно проведите медиатором вдоль нижнего левого края блока, чтобы отделить его от батареи.

Вставьте медиатор под нижний конец блока NFC-антенны и зарядной катушки.

Осторожно проведите медиатором вдоль нижней части блока, чтобы отделить его от динамика.

Используйте лопатку, чтобы отсоединить зарядную катушку, поддев разъём и подняв его прямо вверх из гнезда.

Используйте лопатку, чтобы отсоединить NFC-антенну, поддев разъём и подняв его прямо вверх из гнезда.

Отверткой Phillips удалите пять винтов длиной 3.9 мм, фиксирующих блок NFC-антенны и зарядной катушки.

Используйте пинцет или пальцы, чтобы аккуратно снять модуль NFC-антенны и катушки зарядки.

Используйте лопатку, чтобы отсоединить кабель батареи, поддев разъём строго вверх из его гнезда.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 3,9 мм, крепящие узел громкоговорителя.

Вставьте лопатку в щель между верхним краем узла громкоговорителя и средним каркасом.

С помощью лопатки подденьте узел громкоговорителя, наклоняя его вниз.

Снимите узел громкоговорителя.

При сборке нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

Если вы не планируете снимать плату или заменять аккумулятор, этот шаг можно пропустить и перейти к следующему.

Используйте лопатку, чтобы отсоединить шлейф дисплея, поддев разъём строго вверх из его гнезда.

Используйте лопатку, чтобы отсоединить основной и промежуточный шлейфы от платы, поддев их верхние разъёмы строго вверх из гнёзд.

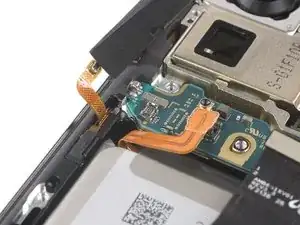

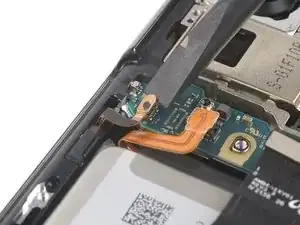

Используйте лопатку, чтобы отсоединить промежуточный шлейф от дочерней платы, поддев его нижний разъём строго вверх из гнезда.

Аккуратно снимите промежуточный шлейф пальцами или пинцетом.

Используйте лопатку, чтобы отсоединить основной шлейф от дочерней платы, поддев его нижний разъём строго вверх из гнезда.

Аккуратно снимите основной шлейф пальцами или пинцетом.

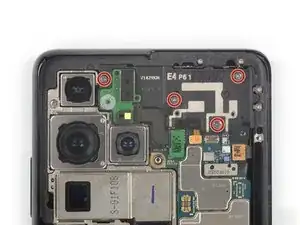

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 3,9 мм, крепящие узел разговорного динамика и модуль лазерной автофокусировки.

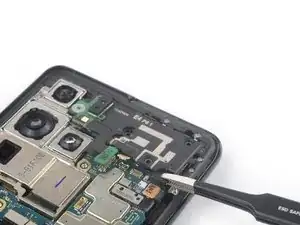

Используйте лопатку, чтобы отсоединить шлейфы модуля лазерной автофокусировки и разговорного динамика, поддев разъёмы строго вверх из гнёзд.

Возьмите нижний правый угол узла разговорного динамика и модуля лазерной автофокусировки пинцетом с притуплёнными губками и аккуратно поднимите его вверх.

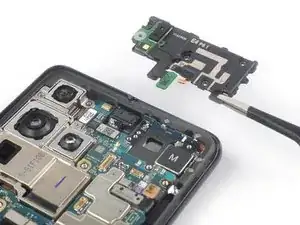

Снимите узел разговорного динамика и модуль лазерной автофокусировки.

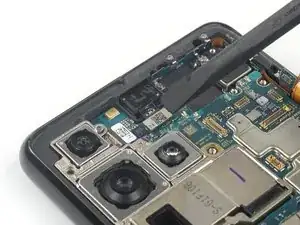

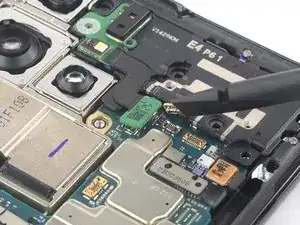

Используйте лопатку, чтобы отсоединить шлейфы сканера отпечатка в дисплее и антенны, поддев разъёмы строго вверх из гнёзд.

Аккуратно отогните оба разъёма в сторону, чтобы освободить плату.

Не сгибайте шлейфы резко — сгибайте только настолько, чтобы избежать повреждения кабеля.

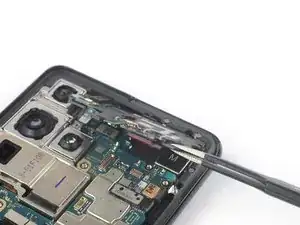

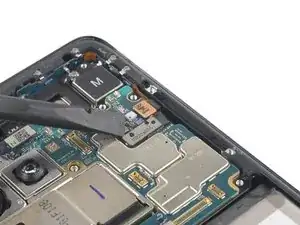

Используйте лопатку, чтобы отсоединить шлейф фронтальной камеры, поддев разъём строго вверх из его гнезда.

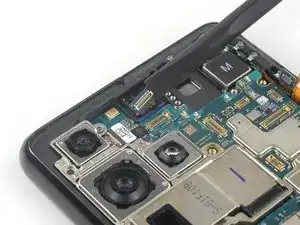

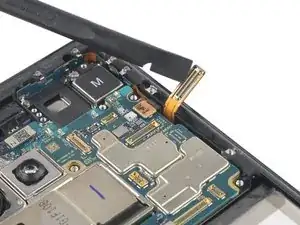

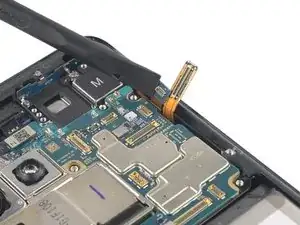

Используйте лопатку, чтобы отсоединить шлейф кнопки питания, поддев разъём строго вверх из его гнезда.

Аккуратно отогните разъём в сторону, чтобы освободить плату.

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 3,9 мм, крепящий модуль камеры.

Во время следующей операции избегайте повреждения шлейфов вокруг платы.

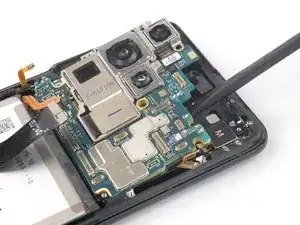

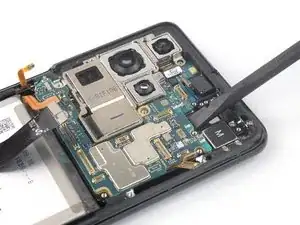

Подденьте лопаткой верхний край платы рядом с вибромотором.

С помощью лопатки приподнимите плату, наклоняя её вниз и одновременно поворачивая в сторону.

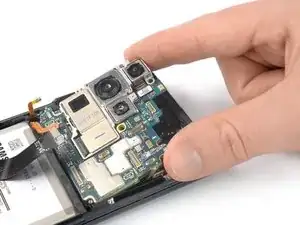

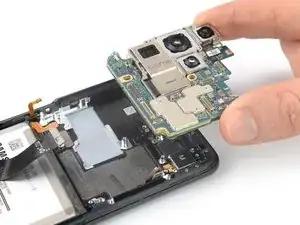

Аккуратно снимите плату.

Избегайте резких движений при снятии и убедитесь, что ни один шлейф не запутан в плате, чтобы не порвать их.

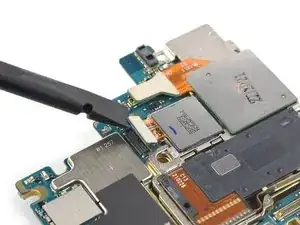

Используйте лопатку, чтобы отсоединить шлейф ультраширокоугольной камеры, поддев его разъём строго вверх из гнезда.

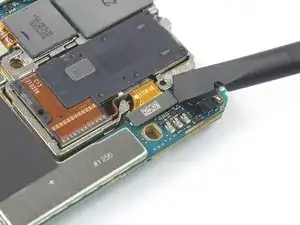

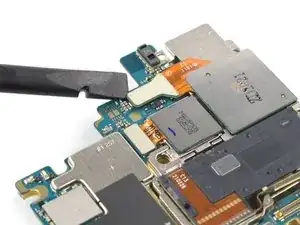

Используйте лопатку, чтобы отсоединить гибкий кабель телеобъектива на задней стороне материнской платы, поддев его разъём прямо вверх от гнезда.

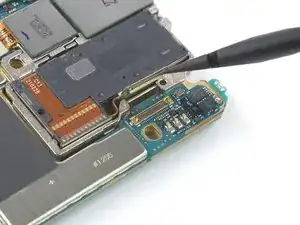

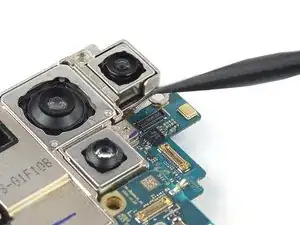

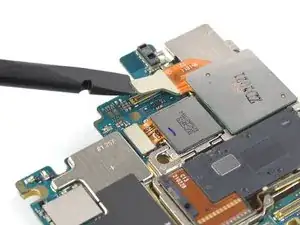

Используйте лопатку, чтобы отсоединить гибкие кабели широкоугольного и второго телеобъектива, поддев их разъёмы прямо вверх от гнёзд.

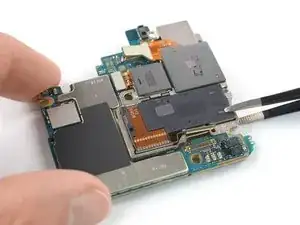

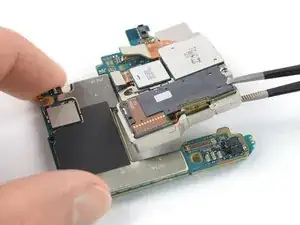

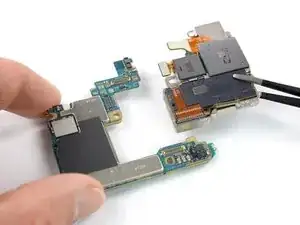

Используйте пинцет, чтобы отделить материнскую плату от узла задней камеры.

При сборке нанесите новый клей в необходимых местах после очистки соответствующих областей изопропиловым спиртом (>90%).
