Замена платы зарядки Samsung Galaxy S21 Ultra

Используйте это руководство для замены платы зарядки в вашем Samsung Galaxy S21 Ultra.

Это руководство выполнено на модели SM-G998B/DS (международная). У других моделей в торце средней рамки может располагаться дополнительный антенный кабель.

Если при сборке вы не замените уплотнительные клеевые ленты, устройство будет функционировать нормально, но, скорее всего, утратит защиту от воды.

Вам потребуется запасной клей для повторного прикрепления компонентов при сборке устройства.

Шаг 1

Перед началом отключите телефон от питания и полностью выключите его.

Подготовьте iOpener и приложите его к задней панели не менее чем на три минуты, чтобы ослабить клей под ней.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Шаг 2

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Если задняя крышка сильно треснула, её можно покрыть слоем прозрачной упаковочной ленты, чтобы присоска держалась. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. В крайнем случае присоску можно приклеить суперклеем к сломанной крышке.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Если сложно создать зазор, примените больше тепла, чтобы дополнительно смягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Вставьте монтажную лопатку в созданный вами зазор.

Просуньте лопатку к нижнему левому углу, чтобы разрезать клей.

Оставьте лопатку на месте, чтобы клей не склеился снова.

Шаг 3

Вставьте вторую монтажную лопатку в нижний край телефона.

Просуньте лопатку к нижнему правому углу, чтобы разрезать клей.

Оставьте монтажные лопатки на месте, чтобы клей не склеился снова.

Шаг 4

Если клей становится трудно разрезать, вероятно он остыл. Используйте iOpener 2–3 минуты, чтобы разогреть его снова.

Вставьте третью монтажную лопатку в нижний правый угол телефона.

Проведите лопаткой вдоль правого края телефона, чтобы разрезать клей.

Оставьте монтажную лопатку в верхнем правом углу, чтобы клей не склеился снова.

Шаг 5

При разрезании клея возле блока камеры вставляйте только кончик монтажной лопатки (~ 4–5 мм), чтобы не повредить и не заляпать камеру.

Вставьте четвертую монтажную лопатку под верхний правый угол телефона.

Проведите лопаткой вдоль верхнего края, чтобы разрезать клей.

Оставьте монтажную лопатку в верхнем левом углу, чтобы клей не склеился снова.

Шаг 6

Вставьте пятую монтажную лопатку под верхний левый угол.

Проведите лопаткой вдоль левого края задней крышки, чтобы разрезать оставшийся клей.

При разрезании клея возле кнопки питания вставляйте только кончик монтажной лопатки (~ 3–4 мм), чтобы не повредить шлейф кнопки питания и регулировки громкости.

Шаг 7

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите куски клея пинцетом или пальцами.

Используйте изопропиловый спирт высокой концентрации (свыше 90%) для удаления остатков клея.

Если вы используете самоклеющиеся прокладки по индивидуальной вырезке, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Шаг 8

Вставьте монтажную лопатку под левый нижний край модуля NFC-антенны и катушки зарядки.

Осторожно проведите лопатку вдоль нижнего левого края модуля, чтобы отделить его от батареи.

Шаг 9

Вставьте монтажную лопатку под нижний край модуля NFC-антенны и катушки зарядки.

Осторожно проведите лопатку вдоль нижней части модуля, чтобы отделить его от динамика.

Шаг 10

Используйте лопатку, чтобы отсоединить катушку зарядки, поддев разъем строго вверх от его гнезда.

Шаг 11

Используйте лопатку, чтобы отсоединить NFC-антенну, поддев разъем строго вверх от его гнезда.

Шаг 12

Используйте крестовую отвертку, чтобы выкрутить пять винтов длиной 3.9 мм, крепящих модуль NFC-антенны и катушки зарядки.

Шаг 13

Используя пинцет или пальцы, аккуратно снимите модуль NFC-антенны и катушку зарядки.

Шаг 14

Используйте лопатку, чтобы отключить кабель батареи, поддев разъём прямо вверх из его гнезда.

Шаг 15

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 3,9 мм, удерживающие сборку громкоговорителя.

Шаг 16

Вставьте лопатку в зазор между верхним краем сборки громкоговорителя и средней рамой.

С помощью лопатки приподнимите сборку громкоговорителя, наклоняя её вниз.

Шаг 17

Снимите сборку громкоговорителя.

При сборке нанесите новый клей там, где это необходимо, после очистки соответствующих мест изопропиловым спиртом (>90%).

Шаг 18

Если вы не планируете снимать материнскую плату или заменять батарею, этот шаг можно пропустить и продолжить следующем.

Используйте лопатку, чтобы отключить гибкий кабель дисплея, поддев разъём прямо вверх из его гнезда.

Шаг 19

Используйте лопатку, чтобы отключить главный и промежуточный гибкие кабели от материнской платы, поддев их верхние разъёмы прямо вверх из гнезд.

Шаг 20

Используйте лопатку, чтобы отключить промежуточный гибкий кабель от дочерней платы, поддев его нижний разъём прямо вверх из гнезда.

Аккуратно снимите промежуточный гибкий кабель пальцами или пинцетом.

Шаг 21

Используйте лопатку, чтобы отключить главный гибкий кабель от дочерней платы, поддев его нижний разъём прямо вверх из гнезда.

Аккуратно снимите главный гибкий кабель пальцами или пинцетом.

Шаг 22

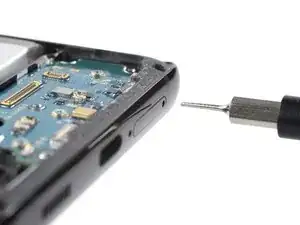

Вставьте инструмент для извлечения SIM-карты, биту для извлечения SIM или выпрямлённую скрепку в отверстие лотка SIM, расположенного на нижнем краю телефона.

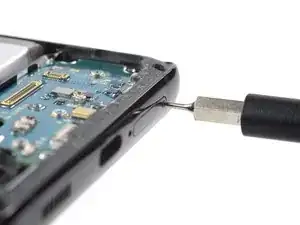

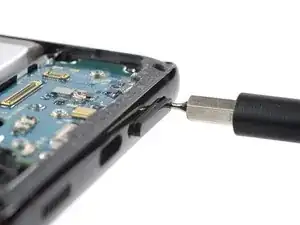

Нажмите прямо в отверстие, чтобы извлечь лоток SIM-карты.

Шаг 23

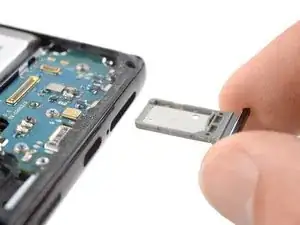

Снимите лоток SIM-карты.

Шаг 24

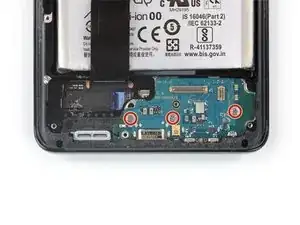

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 3,4 мм, удерживающие плату зарядки.

Шаг 25

Вставьте заострённый конец лопатки под левый край платы зарядки рядом с разъёмом главного гибкого кабеля.

С помощью лопатки приподнимите плату зарядки.

Шаг 26

Используйте тупой пинцет или пальцы, чтобы снять плату зарядки. Начните с подъёма её верхнего края, затем осторожно выдвиньте разъём USB-C из посадочного места.

При сборке нанесите новый клей там, где это необходимо, после очистки соответствующих мест изопропиловым спиртом (>90%).

Заключение

Если возможно, включите устройство и проверьте ремонт перед установкой нового клея и герметизацией.

Сравните новую заменяемую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять клеевые подложки с новой детали перед установкой.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

После завершения ремонта следуйте этому руководству для проверки ремонта.

Отнесите электронные отходы на переработку, сертифицированную по стандартам R2 или e-Stewards.

Ремонт не удался? Попробуйте базовую диагностику или спросите помощь у сообщества Answers.
