Замена модуля лазерной автофокусировки (AF) Samsung Galaxy S21 Ultra

Перед началом отключите телефон и полностью выключите питание.

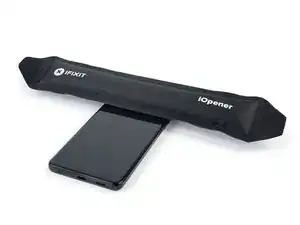

Подготовьте iOpener и приложите его к задней крышке не менее чем на три минуты, чтобы размягчить клей под ней.

Можно также использовать фен, тепловой пистолет или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — экран и встроенный аккумулятор чувствительны к нагреву.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к ребру.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. В крайнем случае можно вклеить присоску на супер-клей к разбитой крышке.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамой.

Если сложно создать зазор, примените больше тепла, чтобы ещё сильнее размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Вставьте медиатор (открывающий инструмент) в созданный зазор.

Проведите медиатором к нижнему левому углу, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не слипся снова.

Вставьте второй медиатор в нижний край телефона.

Проведите медиатором к нижнему правому углу, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не слипся снова.

Если клей становится трудным для разрезания, он, вероятно, остыл. Используйте iOpener в течение двух–трёх минут, чтобы снова его разогреть.

Вставьте третий медиатор в нижний правый угол телефона.

Проведите медиатором вдоль правого края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слипся снова.

При разрезании клея в районе блока камер вставляйте только кончик медиатора (~ 4–5 мм), чтобы не повредить и не размазать камеру.

Вставьте четвёртый медиатор под верхний правый угол телефона.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не слипся снова.

Вставьте пятый медиатор под верхний левый угол.

Проведите медиатором вдоль левого края задней крышки, чтобы разрезать оставшийся клей.

При разрезании клея вблизи кнопки питания вставляйте только кончик медиатора (~ 3–4 мм), чтобы не повредить шлейф кнопок питания и регулировки громкости.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите куски клея пинцетом или пальцами.

Протерите остатки клея с помощью изопропилового спирта высокой концентрации (свыше 90%).

Если Вы используете клейкие ленты, вырезанные по размеру, следуйте этому руководству.

Если Вы используете двустороннюю липкую ленту, следуйте этому руководству.

Вставьте медиатор под левый нижний конец антенны NFC и катушки зарядки.

Осторожно проведите медиатором вдоль нижнего левого края сборки, чтобы отделить её от аккумулятора.

Вставьте медиатор под нижний конец антенны NFC и катушки зарядки.

Осторожно проведите медиатором вдоль нижней части сборки, чтобы отделить её от динамика.

Используйте лопатку, чтобы отключить катушку зарядки, поддев коннектор и выпрямив его вверх из разъёма.

Используйте лопатку, чтобы отключить антенну NFC, поддев коннектор и выпрямив его вверх из разъёма.

Отвёрткой Phillips снимите пять винтов длиной 3.9 мм, фиксирующих антенну NFC и сборку катушки зарядки.

С помощью пинцета или пальцев аккуратно снимите антенну NFC и сборку катушки зарядки.

Используйте лопатку, чтобы отсоединить кабель аккумулятора, поддев разъём прямо вверх из его гнезда.

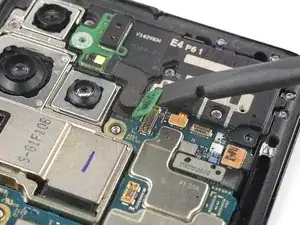

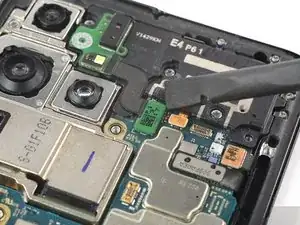

Используйте лопатку, чтобы отсоединить кабель модуля лазерной автофокусировки, поддев разъём прямо вверх из его гнезда.

Подготовьте iOpener и приложите его к экрану в месте расположения фронтальной камеры минимум на две минуты, чтобы ослабить клей под ней.

Можно также использовать фен, тепловую пушку или разогреватель, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждению от тепла.

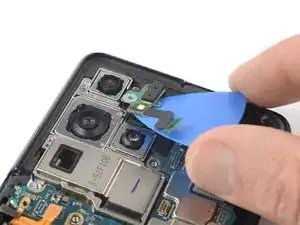

Просуньте медиатор под модуль лазерной автофокусировки, чтобы отделить его от узла разговорного динамика.

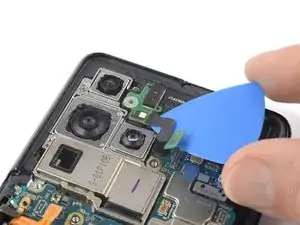

С помощью медиатора подденьте модуль лазерной автофокусировки.

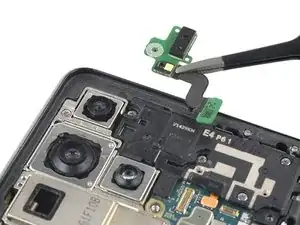

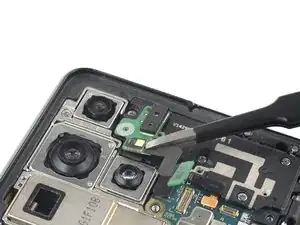

Используйте пару тупых пинцетов, чтобы снять модуль лазерной автофокусировки.

При сборке нанесите новый клей в необходимых местах после очистки соответствующих зон изопропиловым спиртом (>90%).
