Замена фронтальной камеры Samsung Galaxy S21 Ultra

Перед началом отключите и полностью выключите телефон.

Подготовьте iOpener и приложите его к задней крышке минимум на три минуты, чтобы ослабить клей под ней.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и встроенный аккумулятор чувствительны к воздействию температуры.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Если задняя крышка сильно треснула, покрытие слоя прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, присоску можно приклеить к разбитой крышке суперклеем.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамой.

Если трудно создать зазор, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Вставьте медиатор в созданный зазор.

Проведите медиатором к нижнему левому углу, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте второй медиатор в нижний край телефона.

Проведите медиатором к нижнему правому углу, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не склеился снова.

Если клей стало трудно резать, скорее всего он остыл. Нагрейте iOpener в течение двух–трёх минут, чтобы разогреть клей.

Вставьте третий медиатор в нижний правый угол телефона.

Проведите медиатором вдоль правого края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

При резке около блока камер вставляйте только кончик медиатора (~ 4–5 мм), чтобы не повредить и не запачкать камеру.

Вставьте четвёртый медиатор под верхний правый угол телефона.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Вставьте пятый медиатор под верхний левый угол.

Проведите медиатором вдоль левого края задней крышки, чтобы разрезать оставшийся клей.

При резке возле кнопки питания вставляйте только кончик медиатора (~ 3–4 мм), чтобы не повредить гибкий кабель кнопок питания и громкости.

Снимите заднюю крышку.

При обратной сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите оставшиеся куски клея с помощью пинцета или пальцев.

Протрите следы клея изопропиловым спиртом высокой концентрации (более 90%).

Если вы используете самоклеящиеся прокладки, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Вставьте медиатор под левый нижний конец сборки NFC-антенны и катушки зарядки.

Осторожно проведите медиатором вдоль нижнего левого края сборки, чтобы отделить её от аккумулятора.

Вставьте медиатор под нижний конец сборки NFC-антенны и катушки зарядки.

Осторожно проведите медиатором вдоль низа сборки, чтобы отделить её от динамика.

Используйте лопатку, чтобы отключить катушку зарядки, поддев разъём и отжав его строго вверх из гнезда.

Используйте лопатку, чтобы отключить NFC-антенну, поддев разъём и отжав его строго вверх из гнезда.

Отвинтите пять винтов длиной 3.9 мм, крепящих сборку NFC-антенны и катушки зарядки, с помощью крестообразной отвёртки Phillips.

Аккуратно снимите сборку NFC-антенны и катушки зарядки с помощью пинцета или пальцев.

Используйте лопатку, чтобы отсоединить кабель батареи, поддев разъем прямо вверх от его гнезда.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 3,9 мм, фиксирующие блок динамика трубки и модуль лазерной автофокусировки.

Используйте лопатку, чтобы отсоединить гибкие кабели модуля лазерной автофокусировки и динамика трубки, поддев разъёмы прямо вверх от их гнезд.

Возьмите правый нижний угол сборки динамика трубки и модуля лазерной автофокусировки пинцетом с притуплёнными наконечниками и аккуратно поднимите её вверх.

Снимите сборку динамика трубки и модуля лазерной автофокусировки.

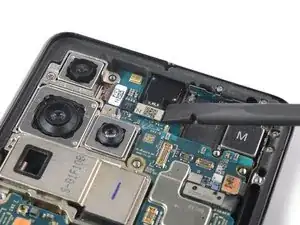

Используйте лопатку, чтобы отсоединить кабель фронтальной камеры, поддев разъём прямо вверх от его гнезда.

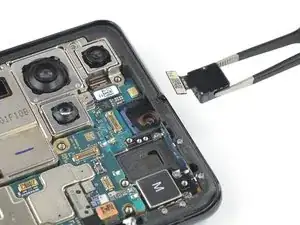

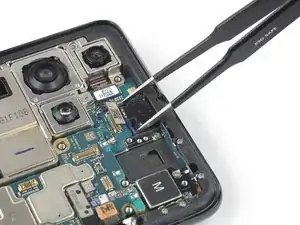

Используйте пинцет, чтобы вынуть фронтальную камеру из её посадочного места и удалить её.

При обратной сборке нанесите новый клей там, где это необходимо, после очистки соответствующих мест изопропиловым спиртом (>90%).
