Замена экрана Samsung Galaxy S21 Ultra

Отключите и полностью выключите телефон перед началом.

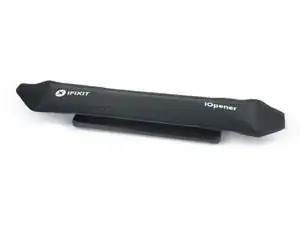

Подготовьте iOpener и приложите его к задней панели минимум на три минуты, чтобы ослабить клеевой слой под ней.

Можно также использовать фен, тепловой пистолет или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к нижнему краю задней панели как можно ближе к краю.

Если задняя панель сильно треснута, покрытие её слоем прозрачной упаковочной ленты может позволить присоске держаться. Альтернативно можно использовать очень прочную ленту вместо присоски. В крайнем случае можно приклеить присоску суперклеем к разбитой панели.

Поднимите заднюю панель с помощью присоски, чтобы создать небольшой зазор между задней панелью и рамкой.

Если трудно создать зазор, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Вставьте монтажную лопатку в образованный зазор.

Протяните лопатку к нижнему левому углу, чтобы разрезать клей.

Оставьте лопатку на месте, чтобы клей не закрылся снова.

Вставьте вторую монтажную лопатку в нижний торец телефона.

Протяните лопатку к нижнему правому углу, чтобы разрезать клей.

Оставьте монтажные лопатки на месте, чтобы клей не закрылся снова.

Если клей становится трудно резать, скорее всего он остыл. Используйте iOpener в течение двух–трёх минут, чтобы его разогреть.

Вставьте третью монтажную лопатку в нижний правый угол телефона.

Протяните лопатку вдоль правого края телефона, чтобы разрезать клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не закрылся снова.

При работе рядом с блоком камеры вставляйте только кончик монтажной лопатки (~ 4–5 мм), чтобы не повредить и не запачкать камеру.

Вставьте четвёртую монтажную лопатку под верхний правый угол телефона.

Протяните лопатку вдоль верхнего края, чтобы разрезать клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не закрылся снова.

Вставьте пятую монтажную лопатку под верхний левый угол.

Протяните лопатку вдоль левого края задней панели, чтобы разрезать оставшийся клей.

При работе рядом с кнопкой питания вставляйте только кончик монтажной лопатки (~ 3–4 мм), чтобы не повредить шлейф кнопок питания и громкости.

Снимите заднюю панель.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите крупные куски клея пинцетом или пальцами.

С помощью изопропилового спирта высокой концентрации (свыше 90%) протрите остатки клея.

Если вы используете самоклеящиеся прокладки индивидуальной вырезки, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Подденьте монтажной лопаткой нижний левый конец сборки NFC‑антенны и катушки зарядки.

Осторожно проведите лопаткой вдоль нижнего левого края сборки, чтобы отделить её от батареи.

Подденьте монтажной лопаткой нижний конец сборки NFC‑антенны и катушки зарядки.

Осторожно проведите лопаткой вдоль нижней части сборки, чтобы отделить её от громкоговорителя.

Используйте лопаточку, чтобы отсоединить катушку зарядки, поддев разъём и подтолкнув его прямо вверх из гнезда.

Используйте лопатку, чтобы отключить NFC-антенну, поддев разъем прямо вверх от его гнезда.

Используйте крестовую отвертку, чтобы удалить пять винтов длиной 3,9 мм, фиксирующих сборку NFC-антенны и зарядной катушки.

Используйте пинцет или пальцы, чтобы аккуратно снять сборку NFC-антенны и зарядной катушки.

Используйте лопатку, чтобы отключить кабель батареи, поддев разъем прямо вверх от его гнезда.

Используйте крестовую отвертку, чтобы удалить четыре винта длиной 3,9 мм, фиксирующих сборку динамика.

Вставьте лопатку в зазор между верхней кромкой сборки динамика и средним каркасом.

Используйте лопатку, чтобы поддеть сборку динамика, наклоняя её вниз.

Снимите сборку динамика.

При сборке нанесите новый клей в необходимых местах после очистки соответствующих участков изопропиловым спиртом (>90%).

Если Вы не планируете снимать материнскую плату или заменять батарею, этот шаг можно пропустить и продолжить следующий.

Используйте лопатку, чтобы отключить гибкий кабель дисплея, поддев разъем прямо вверх от его гнезда.

Используйте лопатку, чтобы отключить основной и соединительный гибкие кабели от материнской платы, поддев их верхние разъемы прямо вверх от гнезд.

Используйте лопатку, чтобы отключить соединительный гибкий кабель от дочерней платы, поддев его нижний разъем прямо вверх от гнезда.

Используйте пальцы или пинцет, чтобы аккуратно снять соединительный гибкий кабель.

Используйте лопатку, чтобы отключить основной гибкий кабель от дочерней платы, поддев его нижний разъем прямо вверх от гнезда.

Используйте пальцы или пинцет, чтобы аккуратно снять основной гибкий кабель.

Используйте крестовую отвертку, чтобы удалить четыре винта длиной 3,9 мм, фиксирующих сборку трубки разговорного динамика и модуля лазерного автофокуса.

Используйте лопатку, чтобы отключить гибкие кабели модуля лазерного автофокуса и трубки разговорного динамика, поддев разъемы прямо вверх от их гнезд.

Схватите нижний правый угол сборки трубки разговорного динамика и модуля лазерного автофокуса пинцетом с притупленным наконечником и аккуратно поднимите вверх.

Снимите сборку трубки разговорного динамика и модуля лазерного автофокуса.

Используйте лопатку, чтобы отключить гибкие кабели датчика отпечатка в дисплее и антенны, поддев разъемы прямо вверх от их гнезд.

Осторожно отогните оба разъема в сторону, чтобы освободить материнскую плату.

Не сгибайте кабели резко — отгибайте их лишь настолько, чтобы избежать повреждения.

Используйте лопатку, чтобы отключить кабель фронтальной камеры, поддев разъем прямо вверх от его гнезда.

Используйте лопатку, чтобы отключить гибкий кабель кнопки питания, поддев разъем прямо вверх от его гнезда.

Осторожно отогните разъем в сторону, чтобы освободить материнскую плату.

Используйте крестовую отвертку, чтобы удалить винт длиной 3,9 мм, фиксирующий модуль камеры.

Во время следующей процедуры избегайте повреждения гибких кабелей вокруг материнской платы.

Вставьте лопатку под верхний край материнской платы рядом с мотором вибрации.

Используйте лопатку, чтобы поддеть материнскую плату, наклоняя её вниз и поворачивая в сторону одновременно.

Аккуратно извлеките материнскую плату.

Избегайте резких движений при извлечении и убедитесь, что никакие шлейфы не зацеплены за материнскую плату, чтобы не порвать их.

Приложите подогретый iOpener к экрану, чтобы размягчить клей под ним. Держите iOpener как минимум 5 минут.

Клей, удерживающий дисплей Galaxy S21 Ultra, чрезвычайно прочный, и, вероятно, потребуется несколько раз повторно нагреть и приложить iOpener перед началом снятия дисплея и в процессе снятия.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске лучше держаться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к экрану.

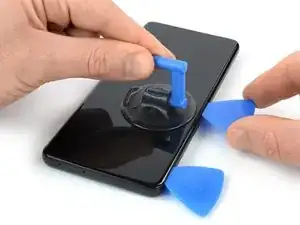

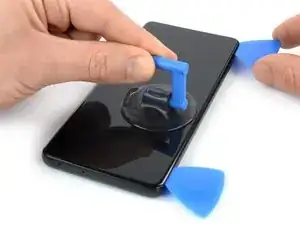

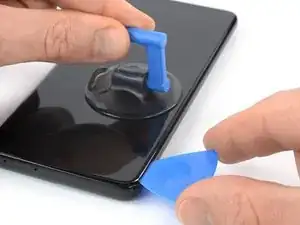

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор (открывающую лопатку) в зазор между средней рамой и экраном.

Просуньте медиатор к верхнему левому углу экрана, чтобы разрезать клей.

Во время этой процедуры используйте только наконечник медиатора (~4–5 мм), чтобы не запутаться в шлейфе датчика отпечатка в дисплее и не порвать его случайно.

Оставьте медиатор на месте, чтобы клей не закрывался заново.

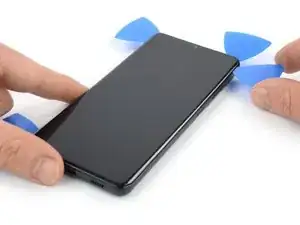

Вставьте второй медиатор в верхний левый угол и проведите им к нижнему левому углу экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не закрывался заново.

Когда вы режете возле фронтальной камеры, вставляйте только наконечник медиатора (~2–3 мм), чтобы не повредить или не запачкать камеру.

Вставьте третий медиатор в верхний левый угол экрана.

Проведите медиатор вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не закрывался заново.

Если клей становится трудно разрезать, он, скорее всего, остыл. Используйте iOpener или тепловую пушку на 1–2 минуты, чтобы повторно нагреть его.

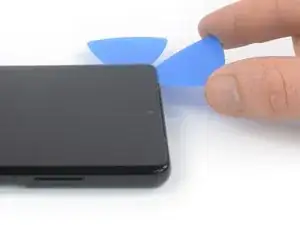

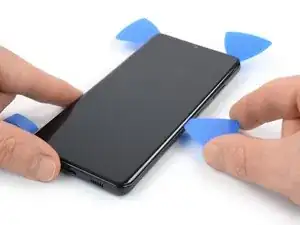

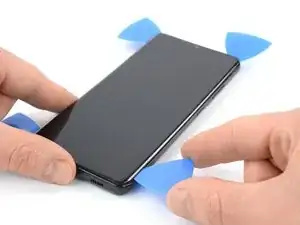

Вставьте четвёртый медиатор под верхний правый угол экрана.

Проведите медиатор вдоль правого края экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не закрывался заново.

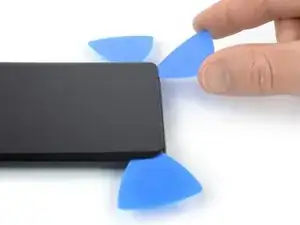

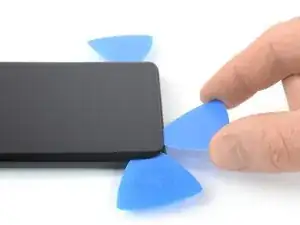

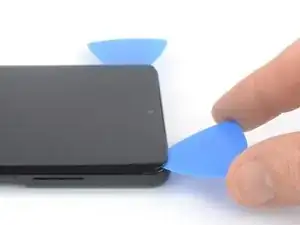

Вставьте пятый медиатор в нижний правый угол экрана.

Проведите медиатор вдоль нижнего края, чтобы разрезать оставшийся клей.

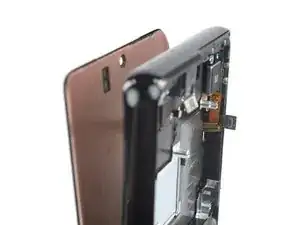

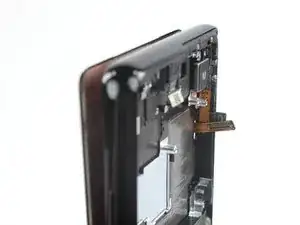

Пока не пытайтесь полностью снять дисплей. Дисплей и шлейф датчика отпечатка всё ещё продеты через рамку.

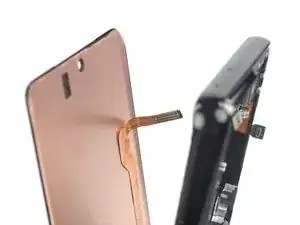

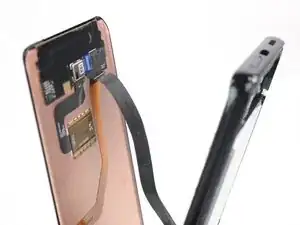

Аккуратно протяните шлейф датчика отпечатка через зазор в средней рамке.

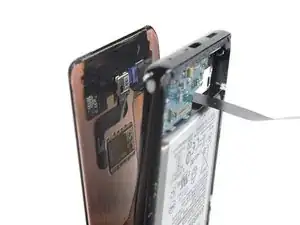

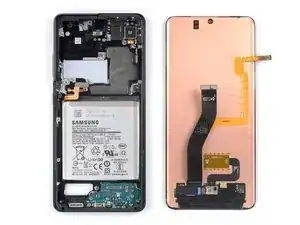

Протяните шлейф дисплея через зазор в средней рамке и снимите экран.

Сравните вашу новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты со старого экрана на новый.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

При сборке следуйте этому руководству, если вы используете заранее вырезанную клеевую пластину: следуйте этому руководству.
