Замена разъёма USB-C и платы-даUGHTERBOARD на Samsung Galaxy S21 Ultra

Используйте это руководство, чтобы заменить разъём USB-C и плату-даUGHTERBOARD на своём Samsung Galaxy S21 Ultra.

Примечание: Сохранение водонепроницаемости после ремонта зависит от того, насколько качественно вы нанесёте клей. Однако устройство потеряет степень защиты IP (Ingress Protection).

Шаг 1

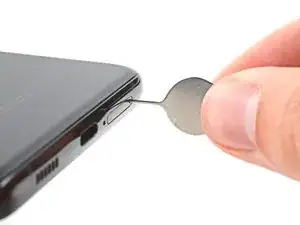

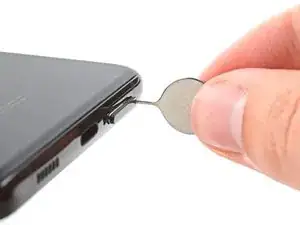

Вставьте в отверстие лотка SIM-карты на верхнем краю телефона инструмент для извлечения SIM-карты, биту или выпрямленную скрепку.

Нажмите инструментом в отверстие лотка SIM-карты, чтобы извлечь лоток.

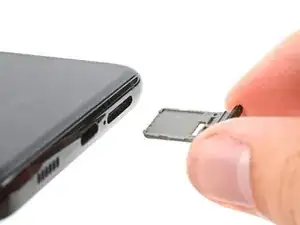

Извлеките лоток для SIM-карты.

Если вы случайно воткнули инструмент в отверстие микрофона, не переживайте! Скорее всего, вы не повредили микрофон.

Шаг 2

Перед началом работы отключите кабель питания и выключите телефон.

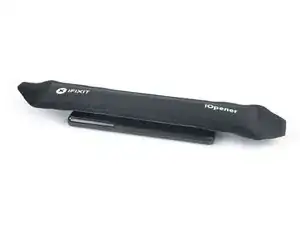

Подготовьте iOpener и приложите его к задней панели минимум на три минуты, чтобы размягчить клей.

Вы можете использовать фен, термофен или нагревательную плитку, но будьте осторожны — чрезмерный нагрев может повредить экран и внутренний аккумулятор.

Шаг 3

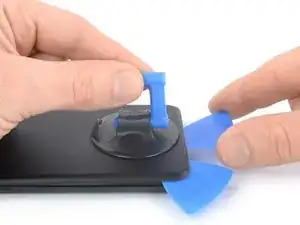

Плотно закрепите присоску на нижнем краю задней панели как можно ближе к краю.

Если задняя панель сильно треснута, попробуйте покрыть её прозрачной упаковочной плёнкой, чтобы присоска крепилась лучше. Также можно использовать прочную ленту вместо присоски. В крайнем случае, можно приклеить присоску к панели суперклеем.

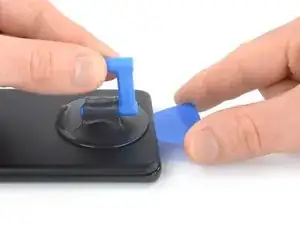

Поднимите заднюю панель с помощью присоски, чтобы образовался небольшой зазор между панелью и рамой.

Если возникают трудности с образованием зазора, нанесите больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям по использованию iOpener, чтобы избежать перегрева.

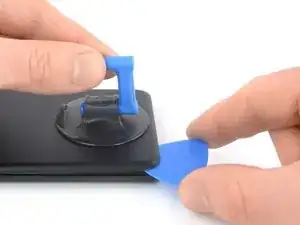

Вставьте лопатку в образовавшийся зазор.

Переместите лопатку в нижний левый угол, разрезая клей.

Оставьте лопатку на месте, чтобы клей не сцепился повторно.

Шаг 4

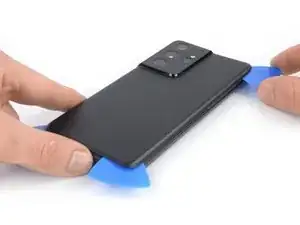

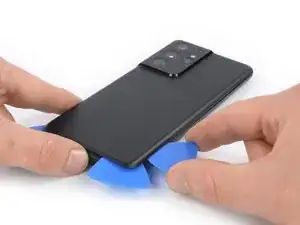

Вставьте вторую лопатку в нижнюю часть телефона.

Переместите лопатку в нижний правый угол, разрезая клей.

Оставьте обе лопатки на месте, чтобы клей не сцепился повторно.

Шаг 5

Если клей становится трудно разрезать, вероятно, он остыл. Используйте iOpener в течение двух-трёх минут, чтобы снова разогреть его.

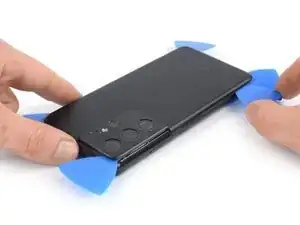

Вставьте третью лопатку в нижний правый угол телефона.

Переместите лопатку вдоль правого края телефона, разрезая клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не сцепился повторно.

Шаг 6

Когда будете разрезать клей рядом с блоком камеры, вставляйте только кончик лопатки (~ 4–5 мм), чтобы не повредить и не размазать камеру.

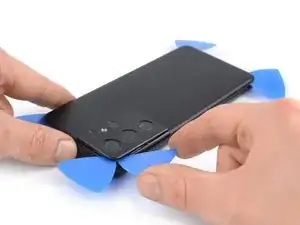

Вставьте четвёртую лопатку под верхний правый угол телефона.

Переместите лопатку вдоль верхнего края, разрезая клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не сцепился повторно.

Шаг 7

Вставьте пятую лопатку в верхний левый угол.

Переместите лопатку вдоль левого края задней панели, чтобы разрезать оставшийся клей.

Когда будете разрезать клей возле кнопки питания, вставляйте только кончик лопатки (~ 3–4 мм), чтобы не повредить гибкий кабель кнопки питания и регулировки громкости.

Шаг 8

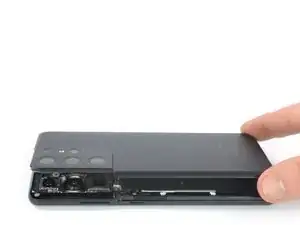

Снимите заднюю панель.

При сборке:

Отличный момент, чтобы включить телефон и проверить все функции перед окончательной сборкой. Обязательно полностью выключите телефон перед продолжением работы.

Удалите кусочки клея пинцетом или пальцами. Нанесите тепло, если возникнут трудности с отделением клея.

Если вы используете самоклеящиеся прокладки нужного размера, следуйте этой инструкции.

Если вы используете двусторонний скотч, следуйте этой инструкции.

Шаг 9

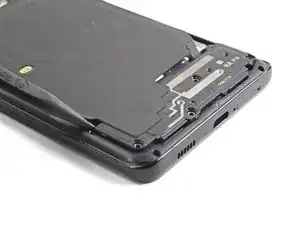

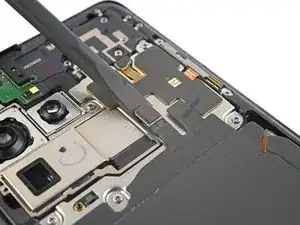

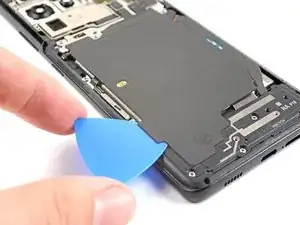

Вставьте лопатку под левый нижний край антенны NFC и сборки катушки зарядки.

Аккуратно сдвиньте лопатку вдоль нижнего левого края сборки, чтобы отделить её от аккумулятора.

Шаг 10

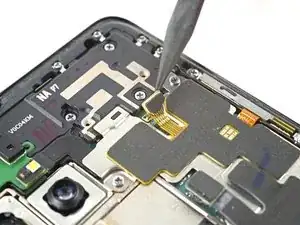

Используйте лопатку, чтобы отсоединить катушку зарядки, отжав разъём прямо вверх от разъёма.

Шаг 11

Используйте лопатку, чтобы отсоединить антенну NFC, отжав разъём прямо вверх от разъёма.

Шаг 12

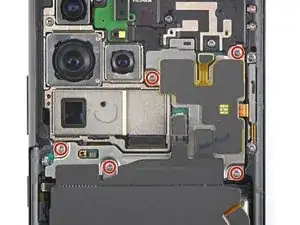

Используйте отвёртку Phillips, чтобы вывернуть пять винтов длиной 3,9 мм, крепящих сборку антенны NFC и катушки зарядки.

Шаг 13

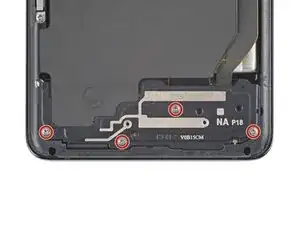

Используйте отвёртку Phillips, чтобы вывернуть четыре винта длиной 3,9 мм, крепящих сборку громкоговорителя.

Шаг 14

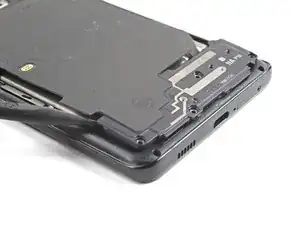

Вставьте конец лопатки между рамой и левым верхним вырезом громкоговорителя.

Подденьте лопаткой, чтобы освободить громкоговоритель из пластиковых защёлок.

Шаг 15

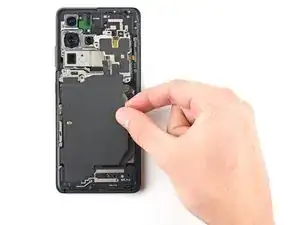

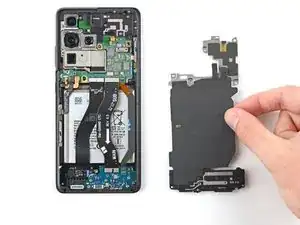

Аккуратно снимите сборку антенны NFC, зарядной катушки и громкоговорителя с помощью пинцета или пальцев.

Отложите сборку в сторону. Вы повторно установите её при сборке.

Шаг 16

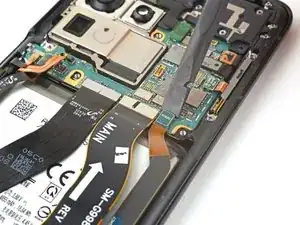

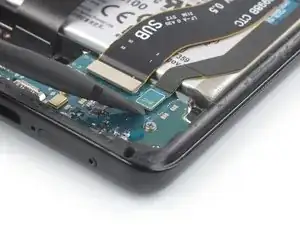

Отсоедините зажимные разъёмы основного и вторичного соединительных кабелей на материнской плате, поддев их лопаткой.

Шаг 17

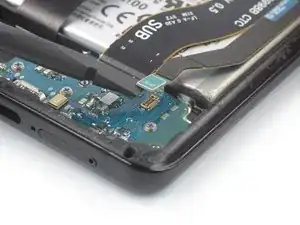

Отсоедините вторичный соединительный кабель от дочерней платы, поддев нижний разъём кабеля лопаткой строго вверх от разъёма.

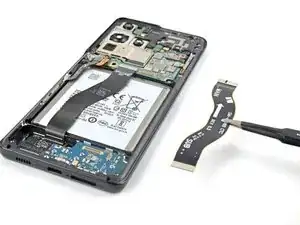

Аккуратно извлеките вторичный соединительный кабель пальцами или пинцетом.

Отложите кабель в сторону. Вы повторно установите его при сборке.

Шаг 18

Отсоедините основной соединительный кабель от дочерней платы, поддев его нижний разъём лопаткой строго вверх от разъёма.

Аккуратно извлеките основной соединительный кабель пальцами или пинцетом.

Отложите кабель в сторону. Вы повторно установите его при сборке.

Шаг 19

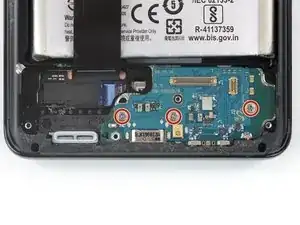

Открутите Phillips-отвёрткой три винта длиной 3,4 мм, крепящие зарядную плату.

Шаг 20

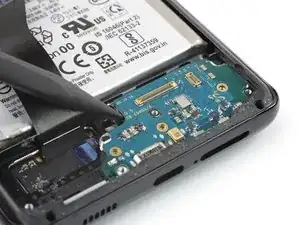

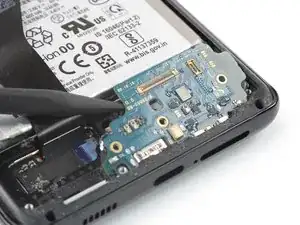

Вставьте острый конец лопатки под левый край зарядной платы рядом с разъёмом основного гибкого кабеля.

Подденьте лопаткой зарядную плату, чтобы поднять её.

Шаг 21

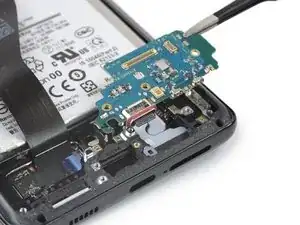

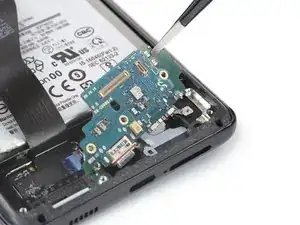

Извлеките зарядную плату с помощью тупого пинцета или пальцев. Начните с подъёма её верхнего края, затем аккуратно выведите разъём USB-C из углубления.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Переработайте электронные отходы на заводе, сертифицированном по стандарту R2 или e-Stewards.

Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь в наше сообщество за помощью.
