Замена вибромотора Samsung Galaxy S21 Ultra

Используйте это руководство, чтобы заменить вибромотор на вашем Samsung Galaxy S21 Ultra.

Это руководство выполнено на модели SM-G998B/DS (международная). В других моделях вдоль кромки средней рамки может располагаться дополнительный антенный кабель.

Хотя для замены экрана не обязательно снимать межсоединительные кабели, мы рекомендуем это сделать. Это значительно облегчает снятие материнской платы и обратную сборку.

Если при обратной сборке не заменить клейкие уплотнения, устройство будет работать нормально, но, скорее всего, потеряет защиту от воды.

Вам потребуется запасной клей для повторного крепления компонентов при сборке устройства.

Шаг 1

Перед началом отключите телефон и полностью выключите питание.

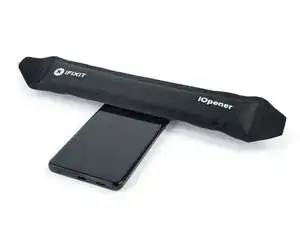

Приготовьте iOpener и приложите его к задней крышке минимум на три минуты, чтобы размягчить клей под ней.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и аккумулятор чувствительны к теплу.

Шаг 2

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к сломанной крышке.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамой.

Если трудно создать зазор, добавьте нагрев, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Вставьте медиатор (opening pick) в созданный зазор.

Проведите медиатором к нижнему левому углу, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не сросся обратно.

Шаг 3

Вставьте второй медиатор в нижний край телефона.

Проведите медиатором к нижнему правому углу, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не сросся обратно.

Шаг 4

Если клей становится трудно резать, вероятно, он остыл. Используйте iOpener 2–3 минуты, чтобы снова его разогреть.

Вставьте третий медиатор в нижний правый угол телефона.

Проведите медиатором вдоль правого края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не сросся обратно.

Шаг 5

При разрезании возле блока камеры введите в клей только кончик медиатора (~ 4–5 мм), чтобы не повредить и не размазать камеру.

Вставьте четвёртый медиатор под верхний правый угол телефона.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не сросся обратно.

Шаг 6

Вставьте пятый медиатор под верхний левый угол.

Проведите медиатором вдоль левого края задней крышки, чтобы разрезать оставшийся клей.

При разрезании возле кнопки питания вводите в клей только кончик медиатора (~ 3–4 мм), чтобы не повредить шлейф кнопки питания и регуляторов громкости.

Шаг 7

Снимите заднюю крышку.

При обратной сборке:

Это хорошее место, чтобы включить телефон и проверить все функции до окончательного закрытия. Обязательно полностью выключите телефон перед продолжением работ.

Удалите куски клея пинцетом или пальцами.

Используйте изопропиловый спирт высокой концентрации (более 90%), чтобы удалить остатки клея.

Если вы используете самоклеящиеся прокладки по индивидуальной нарезке, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

Шаг 8

Вставьте медиатор под левый нижний конец сборки NFC-антенны и индукционной катушки зарядки.

Осторожно проведите медиатором вдоль нижнего левого края сборки, чтобы отделить её от аккумулятора.

Шаг 9

Вставьте медиатор под нижний конец сборки NFC-антенны и индукционной катушки зарядки.

Осторожно проведите медиатором вдоль нижней части сборки, чтобы отделить её от громкоговорителя.

Шаг 10

Используйте лопаточку, чтобы отсоединить катушку зарядки, поддев разъём и вынимая его строго вверх из гнезда.

Шаг 11

Используйте лопаточку, чтобы отсоединить NFC-антенну, поддев разъём и вынимая его строго вверх из гнезда.

Шаг 12

Отверткой Phillips удалите пять винтов длиной 3.9 мм, крепящих сборку NFC-антенны и катушки зарядки.

Шаг 13

Используйте пинцет или пальцы, чтобы аккуратно снять узел NFC-антенны и индукционной катушки зарядки.

Шаг 14

Используйте лопатку, чтобы отсоединить кабель батареи, поддев разъем и вынимая его прямо вверх из гнезда.

Шаг 15

Отверткой Phillips удалите четыре винта длиной 3,9 мм, крепящие модуль громкоговорителя.

Шаг 16

Вставьте лопатку в зазор между верхним краем модуля громкоговорителя и средней рамой.

С помощью лопатки подденьте модуль громкоговорителя, наклоняя его вниз.

Шаг 17

Снимите модуль громкоговорителя.

При сборке нанесите новый клей в необходимых местах после очистки соответствующих участков изопропиловым спиртом (>90%).

Шаг 18

Если вы не планируете снимать материнскую плату или заменять батарею, этот шаг можно пропустить и перейти к следующему.

Используйте лопатку, чтобы отключить шлейф дисплея, поддев разъем и вынимая его прямо вверх из гнезда.

Шаг 19

Используйте лопатку, чтобы отключить основной и промежуточный шлейфы от материнской платы, поддев их верхние разъемы и вынимая их прямо вверх из гнезд.

Шаг 20

Используйте лопатку, чтобы отключить промежуточный шлейф от дочерней платы, поддев нижний разъем и вынимая его прямо вверх из гнезда.

Используйте пальцы или пинцет, чтобы аккуратно снять промежуточный шлейф.

Шаг 21

Используйте лопатку, чтобы отключить основной шлейф от дочерней платы, поддев нижний разъем и вынимая его прямо вверх из гнезда.

Используйте пальцы или пинцет, чтобы аккуратно снять основной шлейф.

Шаг 22

Отверткой Phillips удалите четыре винта длиной 3,9 мм, крепящие сборку трубки приёмника и модуля лазерной автофокусировки.

Шаг 23

Используйте лопатку, чтобы отключить шлейфы модуля лазерной автофокусировки и приёмника, поддев разъемы и вынимая их прямо вверх из гнезд.

Шаг 24

Возьмите нижний правый угол сборки трубки приёмника и модуля лазерной автофокусировки тупоконечным пинцетом и аккуратно поднимите её вверх.

Снимите сборку трубки приёмника и модуля лазерной автофокусировки.

Шаг 25

Используйте лопатку, чтобы отключить шлейфы подэкранного сканера отпечатка и антенны, поддев разъемы и вынимая их прямо вверх из гнезд.

Аккуратно отогните оба разъема в сторону, чтобы освободить материнскую плату.

Не сгибайте кабели резко — сгибайте их лишь настолько, чтобы избежать повреждения.

Шаг 26

Используйте лопатку, чтобы отключить кабель фронтальной камеры, поддев разъем и вынимая его прямо вверх из гнезда.

Шаг 27

Используйте лопатку, чтобы отключить шлейф кнопки питания, поддев разъем и вынимая его прямо вверх из гнезда.

Аккуратно отогните разъем в сторону, чтобы освободить материнскую плату.

Шаг 28

Отверткой Phillips удалите винт длиной 3,9 мм, крепящий модуль камеры.

Шаг 29

Избегайте повреждения шлейфов вокруг материнской платы в ходе следующей процедуры.

Вставьте лопатку под верхний край материнской платы рядом с вибромотором.

С помощью лопатки подденьте материнскую плату, наклоняя её вниз и одновременно поворачивая в сторону.

Шаг 30

Аккуратно извлеките материнскую плату.

Избегайте резких движений при извлечении и убедитесь, что никакие шлейфы не зацеплены за плату, чтобы не порвать их.

Шаг 31

Подготовьте iOpener и приложите его к экрану в области фронтальной камеры не менее чем на две минуты, чтобы размягчить клей под вибромотором.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Шаг 32

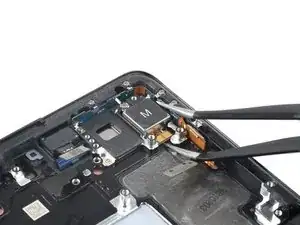

Осторожно подведите одну из лапок пинцета под разъём вибромотора.

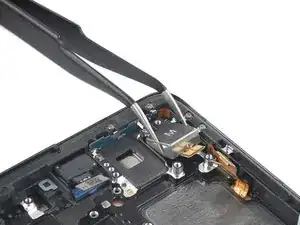

С помощью пинцета аккуратно подденьте вибромотор и приподнимите его.

Шаг 33

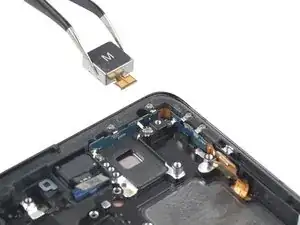

С помощью пинцета вытащите вибромотор из его посадочного места и удалите его.

При сборке нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

Заключение

По возможности включите устройство и проверьте результат ремонта перед нанесением нового клея и повторным запечатыванием.

Сравните новую заменяемую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить клеевые подложки с новой детали перед установкой.

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.

После завершения ремонта следуйте этому руководству, чтобы проверить ремонт.

Отнесите электронный мусор в переработку, сертифицированную по стандартам R2 или e-Stewards.

Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
