Замена экрана Samsung Galaxy S21 Plus

Подготовьте инструмент iOpener и приложите его к задней панели как минимум на три минуты, чтобы размягчить находящийся под ней клей.

Можно также использовать фен, термофен или нагревательную плитку, но будьте осторожны, чтобы не перегреть устройство — дисплей и внутренний аккумулятор чувствительны к повышению температуры.

Установите присоску на нижнюю кромку задней панели как можно ближе к краю.

Если задняя панель треснула, присоска может не зафиксироваться. Попробуйте поддеть панель с помощью прочной ленты, либо приклейте присоску суперклеем и дайте клею затвердеть, чтобы продолжить работу.

Поднимите заднюю панель с помощью присоски, чтобы создать небольшой зазор между ней и рамой.

Если возникают трудности с образованием зазора, дополнительно подогрейте клей. Следуйте инструкциям по использованию iOpener, чтобы избежать перегрева.

Вставьте инструмент для вскрытия в образовавшийся зазор.

Проведите инструментом к левому нижнему углу, разрезая при этом клей.

Оставьте инструмент в этом положении, чтобы клей не сцепился повторно.

Вставьте второй инструмент для вскрытия в нижнюю кромку телефона.

Проведите им к правому нижнему углу, разрезая клей.

Оставьте инструменты в позиции, чтобы клей не сцепился повторно.

Если клей становится трудно резать, вероятнее всего, он остыл. Используйте iOpener для повторного подогрева на 2–3 минуты.

Вставьте третий инструмент для вскрытия в правом нижнем углу телефона.

Проведите им вдоль правой боковой стороны, разрезая клей.

Оставьте инструмент в верхнем правом углу, чтобы клей не сцепился повторно.

Когда будете резать клей рядом с блоком камер, вставляйте инструмент только кончиком (~4–5 мм), чтобы не повредить и не размазать камеру.

Вставьте четвёртый инструмент для вскрытия под верхний правый угол телефона.

Проведите им вдоль верхнего края устройства, разрезая клей.

Оставьте инструмент в верхнем левом углу, чтобы клей не сцепился повторно.

Вставьте пятый инструмент для вскрытия под нижний левый угол.

Проведите им вдоль левого края задней панели, разрезая остатки клея.

При разрезке клея рядом с кнопкой питания вставляйте инструмент только кончиком (~3–4 мм), чтобы не повредить гибкий кабель кнопок питания и регулировки громкости.

Снимите заднюю панель.

Во время сборки:

Теперь — хороший момент, чтобы включить телефон и проверить все функции перед окончательной сборкой. Не забудьте полностью выключить устройство перед продолжением работы.

Удалите остатки клея пинцетом или пальцами. Протрите остатки клея изопропиловым спиртом высокой концентрации (более 90%).

Если используете специальные клеевые прокладки Samsung, следуйте этой инструкции.

Если используете двустороннюю ленту, следуйте этой инструкции.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — повреждённый или согнутый аккумулятор может привести к утечке опасных химических веществ или возгоранию.

Следите за кабелем под зарядной катушкой. Действуйте медленно и остановитесь, если инструмент зацепится за кабель.

Вставьте инструмент для вскрытия под нижний левый конец сборки антенны NFC и зарядной катушки.

Осторожно проведите инструментом вдоль левого нижнего края сборки, чтобы отделить её от аккумулятора.

Вставьте инструмент для вскрытия под нижний конец сборки антенны NFC и зарядной катушки.

Осторожно проведите инструментом по нижней стороне сборки, отделяя её от динамика.

Используйте лопатку, чтобы отключить зарядную катушку, поддев разъём вверх, прямо из разъёма.

Отсоедините антенну NFC с помощью лопатки, поддев разъём и равномерно подняв его вверх из разъёма.

Открутите пять винтов длиной 3,9 мм, крепящих сборку антенны NFC и катушки зарядки, с помощью отвёртки Phillips.

Аккуратно извлеките сборку антенны NFC и катушки зарядки пинцетом или пальцами.

Отсоедините кабель аккумулятора с помощью лопатки, поддев разъём и равномерно подняв его вверх из разъёма.

Открутите шесть винтов длиной 3,9 мм, крепящих сборку громкоговорителя, с помощью отвёртки Phillips.

Вставьте расширяющий инструмент в зазор между верхним краем сборки громкоговорителя и средней рамой.

Подденьте сборку громкоговорителя, наклоняя её вниз расширяющим инструментом.

Извлеките сборку громкоговорителя.

При сборке нанесите новый клей туда, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

Отсоедините гибкий кабель дисплея с помощью лопатки, поддев его верхний разъём и равномерно подняв вверх из разъёма.

Отсоедините гибкий кабель дисплея с помощью лопатки, поддев его нижний разъём и равномерно подняв вверх из разъёма.

Аккуратно извлеките гибкий кабель дисплея пальцами или пинцетом.

Нагрейте термооткрыватель iOpener и приложите его к экрану, чтобы размягчить клей под ним. Держите iOpener не менее 5 минут.

Клей, фиксирующий дисплей Galaxy S21 Plus, очень прочный, и, скорее всего, потребуется несколько раз повторно нагревать и использовать iOpener перед началом и в процессе демонтажа дисплея.

Вместо iOpener можно использовать фен, строительный тепловентилятор или нагревательную плитку, но будьте осторожны, чтобы не перегреть устройство.

Как только экран станет тёплым на ощупь, прикрепите присоску к левому краю экрана как можно ближе к самому краю.

Если экран сильно треснул, наклейте на него прозрачную упаковочную плёнку — это поможет присоске лучше прилипнуть. Также можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, приклейте присоску к экрану суперклеем.

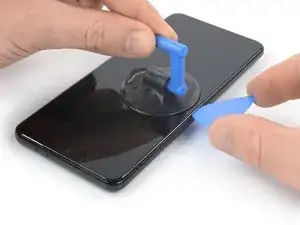

Поднимите экран с помощью присоски, чтобы образовался небольшой зазор между экраном и рамой.

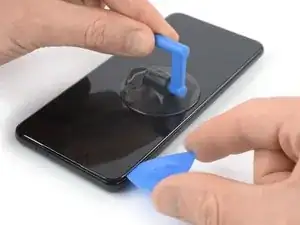

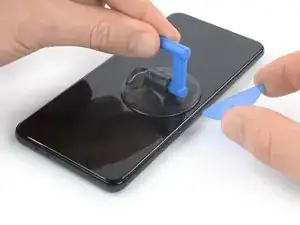

Вставьте расширяющий инструмент в зазор между средней рамой и экраном.

Проведите инструментом в верхний левый угол экрана, разрезая клей.

Используйте при этом только кончик расширяющего инструмента (~4–5 мм), чтобы случайно не зацепить или не повредить кабель сканера отпечатков пальцев под дисплеем.

Оставьте инструмент на месте, чтобы клей не сцепился снова.

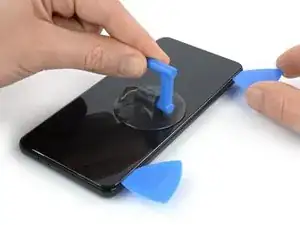

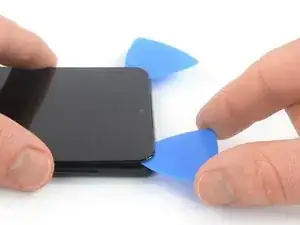

Вставьте второй расширяющий инструмент в верхний левый угол и проведите им до нижнего левого угла экрана, разрезая клей.

Оставьте инструмент на месте, чтобы клей не сцепился снова.

Когда будете разрезать клей рядом с фронтальной камерой, вставляйте только кончик расширяющего инструмента (~2–3 мм), чтобы не повредить и не размазать камеру.

Вставьте третий расширяющий инструмент в верхний левый угол экрана.

Проведите инструментом вдоль верхнего края телефона, разрезая клей.

Оставьте инструмент на месте, чтобы клей не сцепился снова.

Если клей стало трудно разрезать, вероятнее всего, он остыл. Используйте iOpener или тепловентилятор в течение 1–2 минут, чтобы повторно разогреть его.

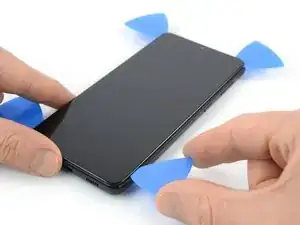

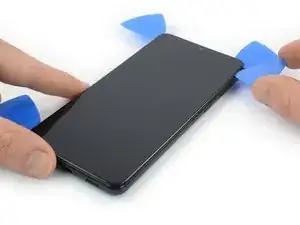

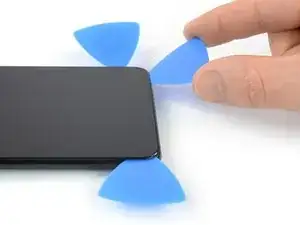

Вставьте четвёртый расширяющий инструмент под верхний правый угол экрана.

Проведите инструментом вдоль правого края экрана, разрезая клей.

Оставьте инструмент на месте, чтобы клей не сцепился снова.

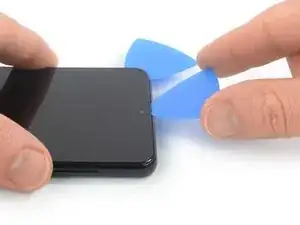

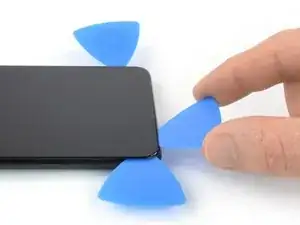

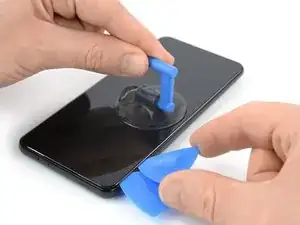

Вставьте пятый расширяющий инструмент в нижний правый угол экрана.

Проведите инструментом вдоль нижнего края, разрезая оставшийся клей.

Пока не пытайтесь полностью извлечь дисплей. Дисплей по-прежнему приклеен к средней раме клеем, расположенным под центром экрана.

На Galaxy S21 Plus под центром экрана имеется клей, который необходимо разрезать перед снятием рамки.

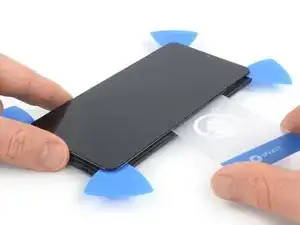

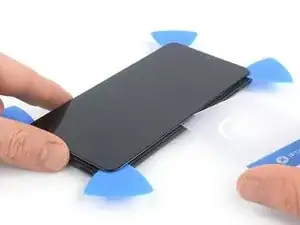

Вставьте пластиковую карту в зазор между средней рамой и дисплеем на длинной стороне телефона.

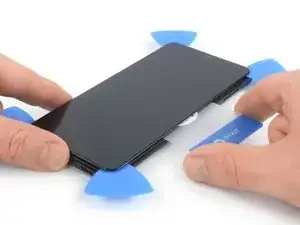

Пластиковой картой разрежьте клей под экраном.

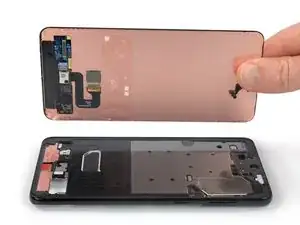

Снимите экран.

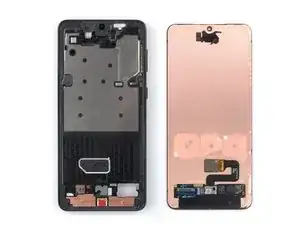

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты со старого экрана на новый.

Нанесите новый клей в необходимых местах после очистки соответствующих участков изопропиловым спиртом (более 90 %).

При сборке следуйте этому руководству, если вы используете заранее вырезанную клеящую пленку.
