Замена аккумулятора Samsung Galaxy S21 Plus

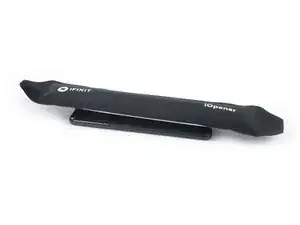

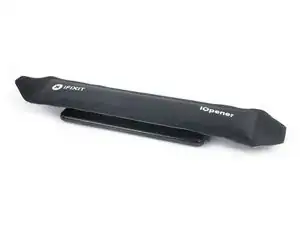

Подготовьте iOpener и приложите его к задней крышке как минимум на три минуты, чтобы ослабить клей под ней.

Можно также использовать фен, тепловую пушку или разогревающую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждению от тепла.

Закрепите присоску на нижнем крае задней крышки как можно ближе к краю.

Если задняя крышка треснула, присоска может не держаться. Попробуйте приподнять ее с помощью прочной ленты или приклейте присоску суперклеем и дайте ему затвердеть, чтобы продолжить работу.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамой.

Если сложно создать зазор, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

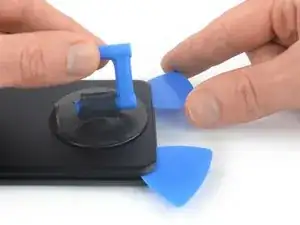

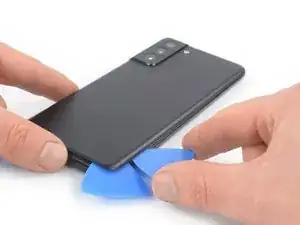

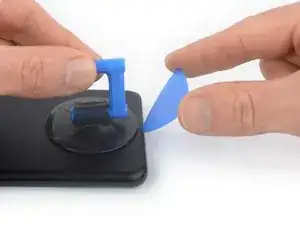

Вставьте медиатор в созданный зазор.

Проведите медиатором к нижнему левому уголку, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не сомкнулся снова.

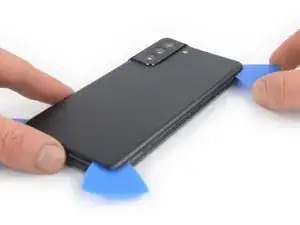

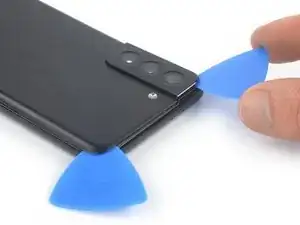

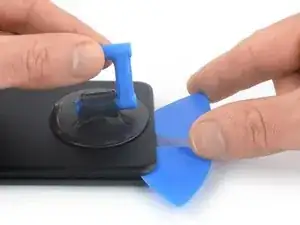

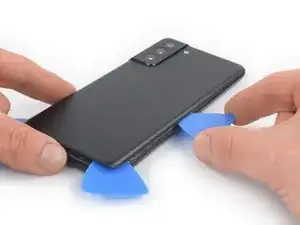

Вставьте второй медиатор в нижний край телефона.

Проведите медиатором к нижнему правому уголку, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не сомкнулся снова.

Если клей становится трудно прорезать, он, вероятно, остыл. Используйте iOpener 2–3 минуты, чтобы снова его разогреть.

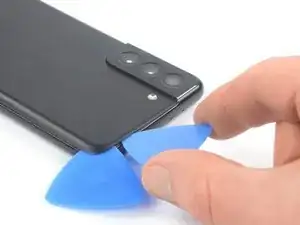

Вставьте третий медиатор в нижний правый угол телефона.

Проведите медиатором вдоль правого края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не сомкнулся снова.

При разрезе клея рядом с модулем камеры вставляйте только кончик медиатора (~4–5 мм), чтобы не повредить и не испачкать камеру.

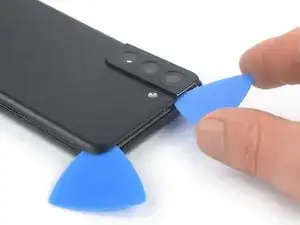

Вставьте четвертый медиатор под верхний правый угол телефона.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не сомкнулся снова.

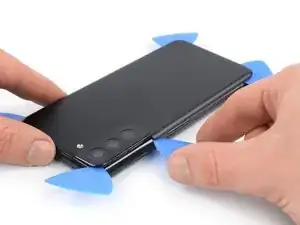

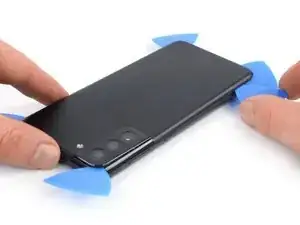

Вставьте пятый медиатор под нижний левый угол.

Проведите медиатором вдоль левого края задней крышки, чтобы разрезать оставшийся клей.

При разрезе рядом с кнопкой питания вставляйте только кончик медиатора (~3–4 мм), чтобы не повредить шлейф кнопок питания и громкости.

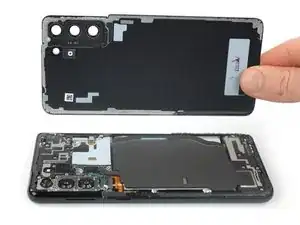

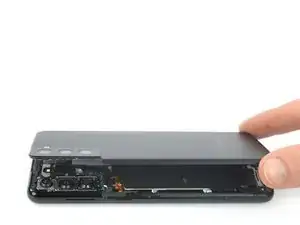

Снимите заднюю крышку.

При сборке:

Это удобный момент, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Удалите крупные куски клея пинцетом или пальцами. Протрите остатки клея изопропиловым спиртом высокой концентрации (свыше 90%).

Если вы используете клейкие накладки, вырезанные под Samsung, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Следите, чтобы не проткнуть и не погнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасными химикатами или вызвать тепловое событие.

Будьте осторожны с кабелем под зарядной катушкой. Работайте медленно и перестаньте сдвигать медиатор, если он зацепится за кабель.

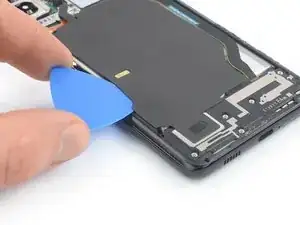

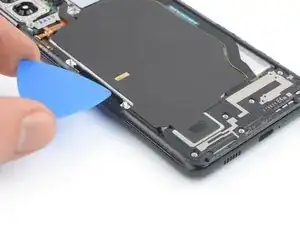

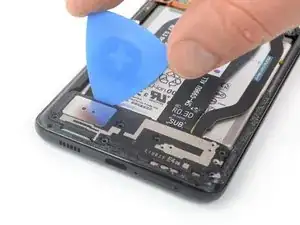

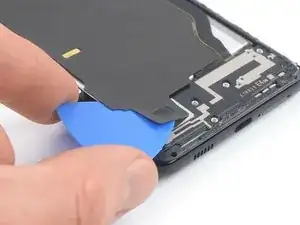

Вставьте медиатор под левый нижний конец антенны NFC и сборки зарядной катушки.

Аккуратно проведите медиатором вдоль нижнего левого края сборки, чтобы отделить её от аккумулятора.

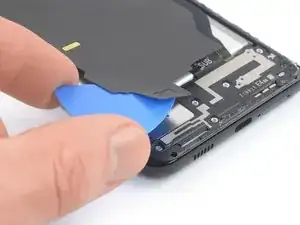

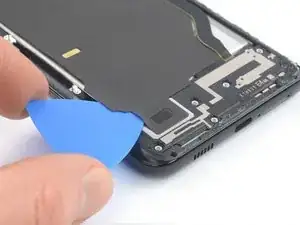

Вставьте медиатор под нижний край антенны NFC и сборки зарядной катушки.

Аккуратно проведите медиатором по нижней части сборки, чтобы отделить её от динамика.

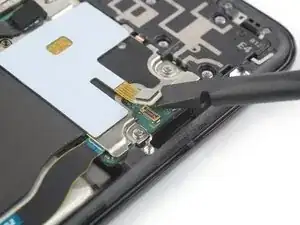

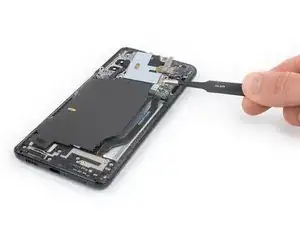

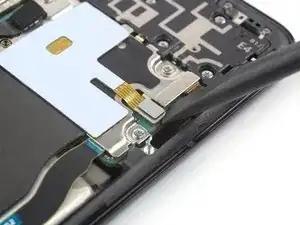

Используйте лопаточку, чтобы отсоединить зарядную катушку, поддев разъем прямо вверх от его гнезда.

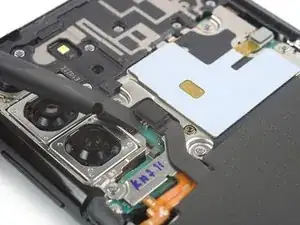

Используйте лопаточку, чтобы отсоединить антенну NFC, поддев разъем прямо вверх от его гнезда.

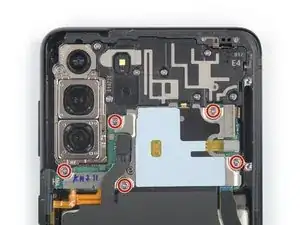

Используйте отвертку Phillips, чтобы выкрутить пять винтов длиной 3,9 мм, крепящих антенну NFC и сборку катушки беспроводной зарядки.

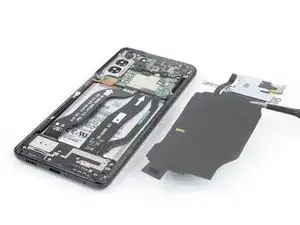

Аккуратно извлеките антенну NFC и сборку катушки беспроводной зарядки пинцетом или пальцами.

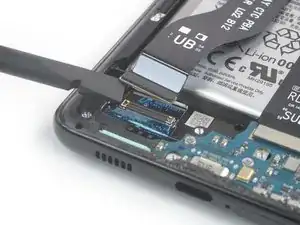

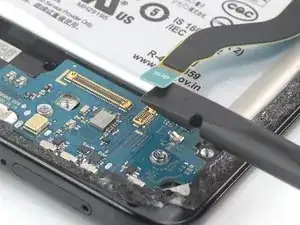

Используйте лопатку, чтобы отсоединить кабель аккумулятора, поддев разъем вертикально вверх из его гнезда.

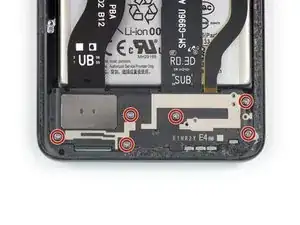

Используйте отвертку Phillips, чтобы выкрутить шесть винтов длиной 3,9 мм, фиксирующих сборку динамика.

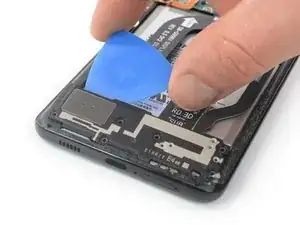

Вставьте медиатор для вскрытия в зазор между верхним краем сборки динамика и средней рамой.

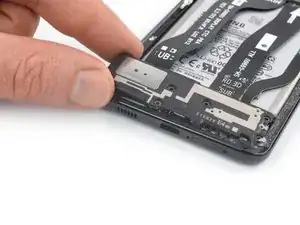

С помощью медиатора подденьте сборку динамика, наклоняя её вниз.

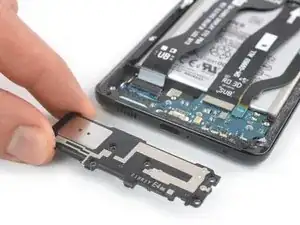

Снимите сборку динамика.

При сборке нанесите новый клей в необходимых местах после очистки соответствующих участков изопропиловым спиртом (>90%).

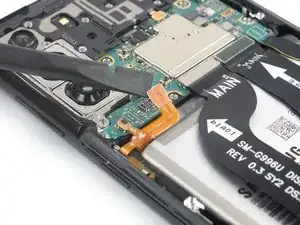

Используйте лопатку, чтобы отсоединить шлейф дисплея, поддев его верхний разъем вертикально вверх из гнезда.

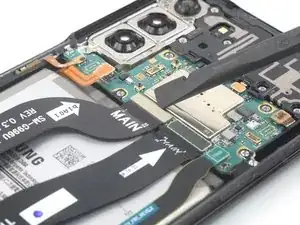

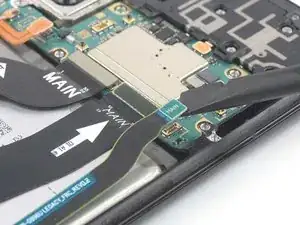

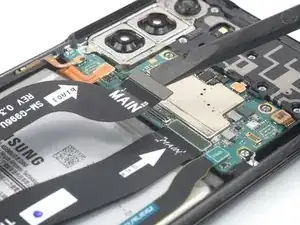

Используйте лопатку, чтобы отсоединить основной и межсоединительный шлейфы от материнской платы, поддев их верхние разъёмы вертикально вверх из гнезд.

Используйте лопатку, чтобы отсоединить шлейф дисплея, поддев его нижний разъём вертикально вверх из гнезда.

Осторожно извлеките шлейф дисплея пальцами или пинцетом.

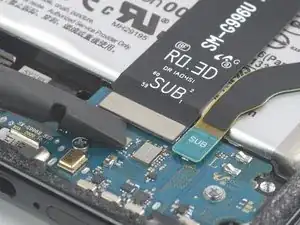

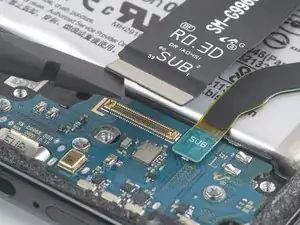

Используйте лопатку, чтобы отсоединить основной шлейф от дочерней платы, поддев его нижний разъём вертикально вверх из гнезда.

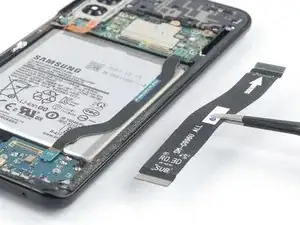

Осторожно извлеките основной шлейф пальцами или пинцетом.

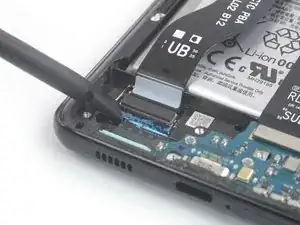

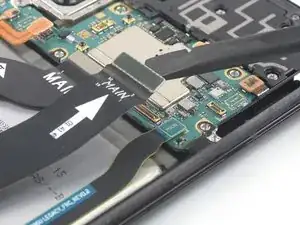

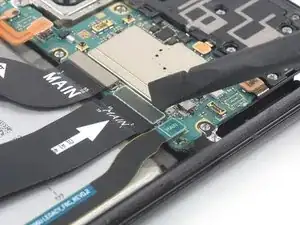

Используйте лопатку, чтобы отсоединить межсоединительный шлейф от дочерней платы, поддев его нижний разъём вертикально вверх из гнезда.

Осторожно извлеките межсоединительный шлейф пальцами или пинцетом.

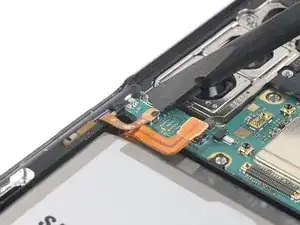

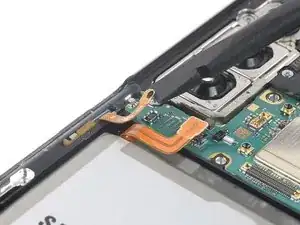

Используйте лопатку, чтобы отсоединить шлейф кнопки питания, поддев разъём вертикально вверх из гнезда.

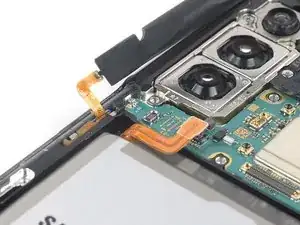

Осторожно отогните шлейф в сторону лопаткой, чтобы не повредить его при извлечении аккумулятора.

Клеевой состав аккумулятора Samsung Galaxy S21 Plus очень прочный. Если не удаётся извлечь аккумулятор, используя только изопропиловый спирт высокой концентрации (>90%), можно попробовать сочетание с нагревом. В этом случае подготовьте iOpener и приложите его к экрану как минимум на две минуты, чтобы ослабить клей под аккумулятором.

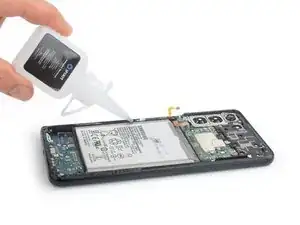

Нанесите 1–2 капли изопропилового спирта высокой концентрации (>90%) в зазоры между рамой и левым и правым краем аккумулятора.

Наносите только по нескольку капель и при необходимости повторите. В средней раме телефона есть два выреза, и слишком большое количество изопропилового спирта может протечь на экран и ослабить или повредить его.

Дайте изопропиловому спирту проникнуть в клей аккумулятора не менее двух–трёх минут.

Для этого шага вставьте медиатор в край с более широким зазором между средней рамой и аккумулятором, чтобы у вас было больше места и лучший рычаг.

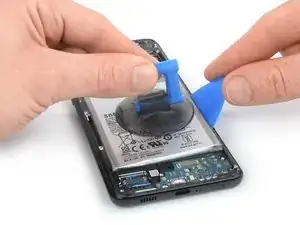

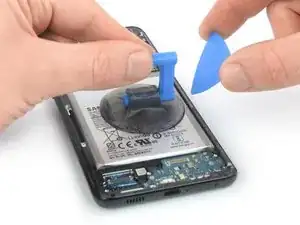

Прикрепите присоску к аккумулятору как можно ближе к его краю.

Вставьте медиатор в зазор между краем аккумулятора и рамой.

Поверните медиатор, чтобы ввести его длинную кромку в зазор.

Берегитесь прокола или изгиба аккумулятора при его извлечении — проколотый или согнутый аккумулятор может протечь опасными химикатами или вызвать тепловой выброс. Если вам трудно приподнять аккумулятор, нанесите больше изопропилового спирта и попробуйте снова.

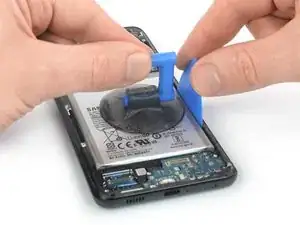

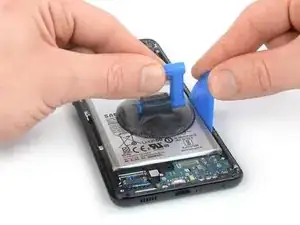

Равномерно тяните присоску вверх с постоянным усилием и одновременно наклоняйте медиатор вниз, чтобы поддеть аккумулятор.

Если вам трудно приподнять аккумулятор с помощью присоски, попробуйте использовать мощную присоску.

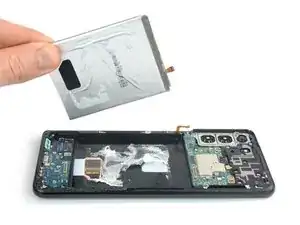

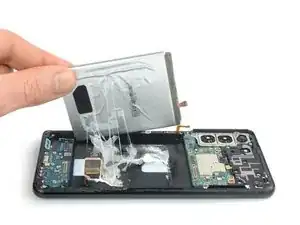

Снимите аккумулятор, обязательно удалив оставшийся клей.

Если вы использовали изопропиловый спирт, подождите десять минут перед установкой нового аккумулятора, чтобы спирт полностью испарился.

Не устанавливайте обратно повреждённый или деформированный аккумулятор — это представляет собой потенциальную опасность.

При сборке:

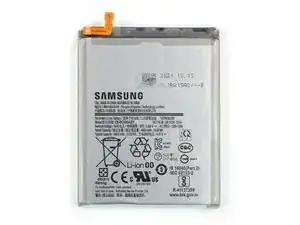

Зафиксируйте новый аккумулятор с помощью заранее вырезанного клея или двухсторонней клейкой ленты. Чтобы правильно его расположить, нанесите новый клей в устройлении в тех местах, где находился старый клей, а не непосредственно на аккумулятор. Плотно прижмите новый аккумулятор на место.

Временно подключите аккумулятор к плате, чтобы помочь правильно его выровнять. Отключите аккумулятор после того, как он будет установлен.
