Замена динамика разговорного динамика Samsung Galaxy S21 Ultra

Перед началом отключите телефон и выключите питание.

Подготовьте iOpener и приложите его к задней крышке не менее чем на три минуты, чтобы размягчить клей под ней.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к краю.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску супер‑клеем к сломанной крышке.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Если трудно создать зазор, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener по ссылке, чтобы не допустить перегрева.

Вставьте медиатор для вскрытия в созданный зазор.

Проведите медиатором к нижнему левому углу, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не слился обратно.

Вставьте второй медиатор в нижний край телефона.

Проведите медиатором к нижнему правому углу, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не слился обратно.

Если клей становится трудно резать, скорее всего он остыл. Используйте iOpener на две-три минуты, чтобы разогреть его.

Вставьте третий медиатор в нижний правый угол телефона.

Проведите медиатором вдоль правого края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слился обратно.

При разрезе возле модуля камеры вставляйте в клей только кончик медиатора (~ 4–5 мм), чтобы не повредить и не испачкать камеру.

Вставьте четвёртый медиатор под верхний правый угол телефона.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не слился обратно.

Вставьте пятый медиатор под верхний левый угол.

Проведите медиатором вдоль левого края задней крышки, чтобы разрезать оставшийся клей.

При разрезе возле кнопки питания вставляйте в клей только кончик медиатора (~ 3–4 мм), чтобы не повредить шлейф кнопок питания и регулировки громкости.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работ.

Удалите крупные куски клея пинцетом или пальцами.

Сотрите остатки клея с помощью изопропилового спирта высокой концентрации (свыше 90%).

Если вы используете заранее вырезанные клеевые уплотнения, следуйте этому руководству.

Если вы используете двухсторонний скотч, следуйте этому руководству.

Вставьте медиатор под левый нижний конец сборки NFC‑антенны и катушки беспроводной зарядки.

Осторожно проведите медиатором вдоль нижнего левого края сборки, чтобы отделить её от батареи.

Вставьте медиатор под нижний конец сборки NFC‑антенны и катушки беспроводной зарядки.

Осторожно проведите медиатором вдоль нижней части сборки, чтобы отделить её от основного динамика.

Используйте лопатку, чтобы отсоединить разъём катушки беспроводной зарядки, поддев разъём прямо вверх из его гнезда.

Используйте лопатку, чтобы отсоединить разъём NFC‑антенны, поддев разъём прямо вверх из его гнезда.

Используйте крестовую отвертку, чтобы удалить пять винтов длиной 3.9 мм, удерживающих сборку NFC‑антенны и катушки беспроводной зарядки.

Используйте пинцет или пальцы, чтобы аккуратно снять сборку NFC‑антенны и катушки беспроводной зарядки.

Используйте лопатку, чтобы отсоединить кабель батареи, поддев разъём прямо вверх от его гнезда.

Используйте лопатку, чтобы отсоединить кабель модуля лазерной автофокусировки, поддев разъём прямо вверх от его гнезда.

Приготовьте iOpener и приложите его к экрану в месте расположения фронтальной камеры как минимум на две минуты, чтобы ослабить клей под ней.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея подвержены повреждению от тепла.

Просуньте медиатор под модуль лазерной автофокусировки, чтобы отделить его от узла динамика разговорного телефона.

Используйте медиатор, чтобы поддеть модуль лазерной автофокусировки вверх.

Используйте тупые пинцеты, чтобы снять модуль лазерной автофокусировки.

При сборке нанесите новый клей в необходимых местах после очистки соответствующих участков изопропиловым спиртом (>90%).

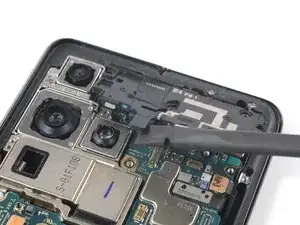

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 3,9 мм, крепящие узел динамика разговорного телефона.

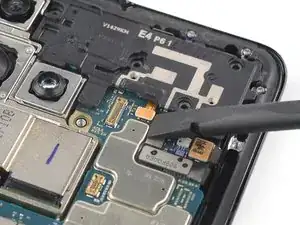

Используйте лопатку, чтобы отсоединить кабель динамика разговорного телефона, поддев разъём прямо вверх от его гнезда.

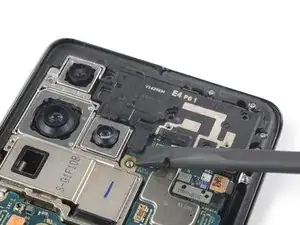

Засуньте плоский конец лопатки под нижний край узла динамика разговорного телефона.

Используйте лопатку, чтобы поддеть и поднять узел динамика разговорного телефона.

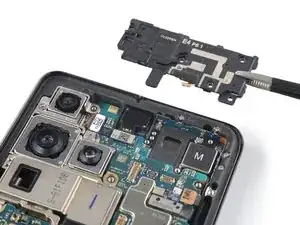

Используйте пинцет или пальцы, чтобы аккуратно снять узел динамика разговорного телефона.

При сборке нанесите новый клей в необходимых местах после очистки соответствующих участков изопропиловым спиртом (>90%).
