Замена материнской платы Motorola Moto G 5G (2022)
В этом руководстве показано, как снять и заменить сборку материнской платы на вашем Motorola Moto G 2022 года выпуска. Этот компонент также содержит задний микрофон, передние датчики и теплопроводящую ленту.
Перед началом загрузите приложение Software Fix, чтобы сделать резервную копию устройства и определить, связана ли проблема с программным обеспечением или с аппаратной частью.
Шаг 1

Вставьте инструмент для извлечения SIM-карты или распрямлённую скрепку в отверстие рядом с лотком для SIM-карты.
Нажмите с усилием, чтобы извлечь лоток.
Шаг 2

Достаньте лоток для SIM-карты из телефона.
При вставке SIM-карты убедитесь, что она расположена в правильной ориентации внутри лотка.
Шаг 3

Разрядите батарею до 25% или меньше и полностью выключите телефон перед началом работы.
Обратите внимание на следующие швы вдоль кромки телефона:
Шов экрана: Этот шов разделяет панель дисплея и рамку. Не поддевайте этот шов.
Шов окантовки: Здесь пластиковая задняя крышка соединяется с остальной частью телефона. Крышка закреплена пластиковыми защёлками. Именно здесь следует поддевать.
Шаг 4


Вставьте монтажный инструмент в шов окантовки на полпути между нижним правым углом телефона и кнопкой питания.
Вставьте пластиковую лопатку в образовавшийся зазор.
Шаг 5

Сдвиньте монтажную лопатку в сторону нижнего правого угла задней крышки и отщёлкните защёлки.
При освобождении каждой защёлки вы услышите и почувствуете «щёлчок».
Не сдвигайте лопатку рядом с кнопкой питания или регулировкой громкости.
Шаг 6

Продолжайте сдвигать монтажную лопатку в направлении нижнего левого угла, чтобы отщёлкнуть нижний край задней крышки.
Шаг 7


Сдвиньте монтажную лопатку в сторону верхнего левого угла, чтобы отщёлкнуть левую сторону задней крышки.
Шаг 8

Проведите лопатку вокруг верхнего левого угла и вдоль верхнего края, чтобы освободить защёлки.
Шаг 9

Проведите лопатку вокруг верхнего правого угла, чтобы освободить последние защёлки, крепящие заднюю крышку.
Остановитесь до достижения кнопок громкости. Ваша лопатка может повредить их шлейфы.
Шаг 10


Не пытайтесь полностью снять заднюю крышку — она всё ещё соединена с рамкой через кабель кнопки питания.
Держа лоток для SIM-карты перед собой, откройте заднюю крышку в сторону от себя, как книгу.
Положите крышку параллельно рамке.
Не скручивайте экран и не отводите его слишком далеко от рамки, чтобы не повредить кабель кнопки питания.
Шаг 11

Небольшая резиновая тяга соединяет кнопку питания с её посадочным местом. Действуйте аккуратно, чтобы не разорвать этот элемент.
С помощью пинцета или пальцев отстегните резиновую тягу кнопки питания от её посадочного места и снимите её.
Шаг 12

У вас осталась только задняя крышка.
Это хорошее место для проверки телефона перед закрытием. Следуйте этому руководству, чтобы выполнить аппаратный тест. Обязательно полностью выключите телефон перед продолжением работы.
Шаг 13

Используйте отвертку PH00, чтобы выкрутить два винта длиной 3.9 мм, крепящие кронштейн кабеля кнопки питания.
Шаг 14

Снимите кронштейн с кабеля кнопки питания пальцами или тупоконечным пинцетом.
Шаг 15

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить контакт нажатия кнопки питания.
Шаг 16

Возьмите и извлеките кнопку питания.
Если вы используете пинцет, будьте осторожны, чтобы не проколоть аккумулятор — проколотый аккумулятор может протечь опасными химикатами или загореться.
Шаг 17

Используйте крестовую отвертку, чтобы выкрутить восемь винтов длиной 3.9 мм, крепящих крышку материнской платы.
Шаг 18

Вставьте медиатор для вскрытия между нижним левым углом крышки и платой.
Подденьте, чтобы освободить небольшие защёлки крышки, фиксирующие её в рамке.
Не поддёргивайте вблизи аккумулятора. Используйте выступы в рамке как точку опоры.
Если крышка застряла, обойдите по периметру, чтобы её освободить.
Шаг 19


Схватите и снимите крышку платы с телефона.
Если вы используете пинцет, будьте осторожны, чтобы не проколоть аккумулятор — проколотый аккумулятор может протечь опасными химикатами или воспламениться.
Шаг 20

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём аккумулятора.
Чтобы повторно присоединить нажимные разъёмы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте в центре. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.
Шаг 21


Отклейте ленту от разъёма дисплея.
Если вы используете пинцет, соблюдайте осторожность, чтобы не повредить аккумулятор.
Если ленту трудно отклеить, нагрейте iOpener и приложите его к ленте на 60 секунд.
Шаг 22

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём экрана.
Шаг 23


Отогните графитовую тепловую плёнку от аккумулятора, чтобы открыть нижнюю секцию платы.
Шаг 24

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём шлейфа платы.
Шаг 25


Используйте заострённый конец лопатки, чтобы поддеть и отсоединить металлическую головку чёрного антенного кабеля.
Поддёргивайте только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.
Освободите кабель из зажима под головкой разъёма.
При сборке эти разъёмы могут быть трудны для повторного подключения. Удерживайте разъём на месте над гнездом и нажмите плоским концом лопатки. Разъём должен защёлкнуться.
При сборке убедитесь, что кабель закреплён в зажиме под головкой разъёма.
Шаг 26

Повторите предыдущий шаг для белого антенного кабеля.
Шаг 27

Отверткой Phillips выкрутите 2.9 мм винт из нижнего правого угла платы.
Шаг 28


Вставьте заострённый конец лопатки между нижним левым краем платы и рамкой.
Поднимите вверх за этот нижний край, чтобы освободить плату из рамки.
Не поддёргивайте вблизи аккумулятора. Используйте выступы в рамке как точку опоры.
Шаг 29

Возьмите плату за нижний край и выньте её из гнезда.
Убедитесь, что свободные кабели не зацепили плату при её извлечении.
Шаг 30


Переверните плату так, чтобы объектив основной камеры был направлен вниз.

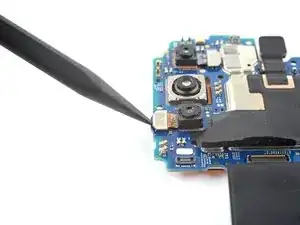

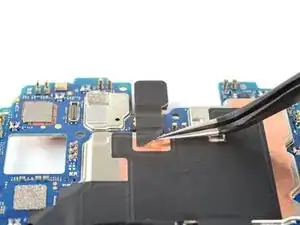

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём основной камеры.
Снимите основную камеру с платы.
Шаг 31

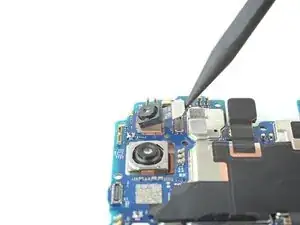

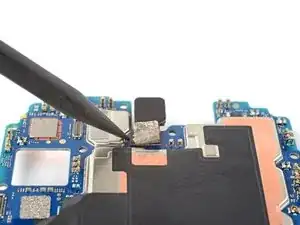

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём макрокамеры.
Камера может выскочить из платы. Будьте внимательны, чтобы не потерять её.
Схватите и снимите макрокамеру.
Шаг 32

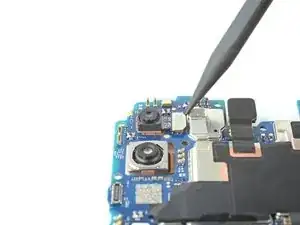

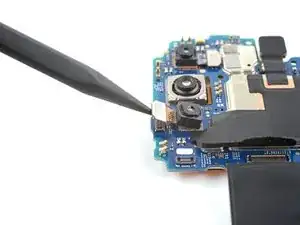

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём камеры глубины.
Камера может выскочить из платы. Будьте внимательны, чтобы не потерять её.
Схватите и снимите камеру глубины.
Шаг 33

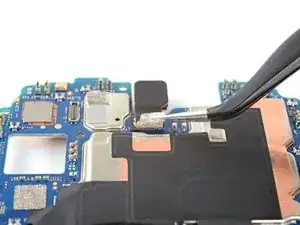

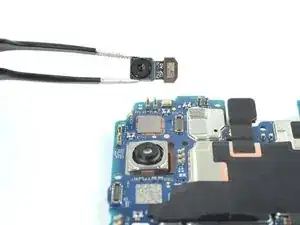

Используйте пинцет, чтобы отклеить ленту, соединяющую фронтальную камеру с платой.
Шаг 34

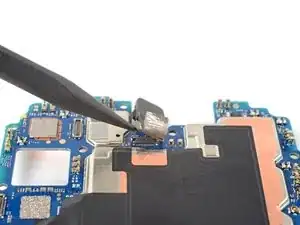

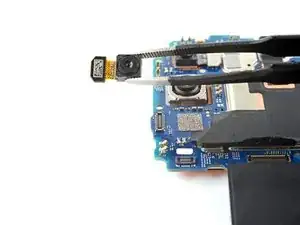

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить нажимной разъём камеры.

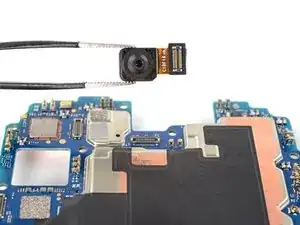

Схватите и снимите камеру.
Шаг 35

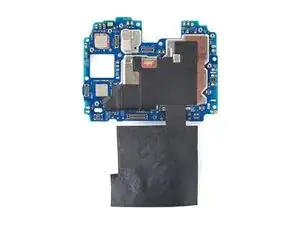

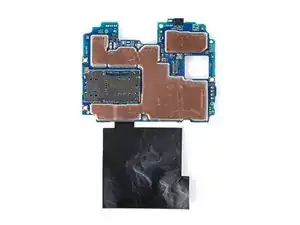

Остаётся только материнская плата.
Заключение
Сравните вашу новую запасную часть с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные клеящиеся пленки с новой детали перед установкой.
Для сборки устройства выполните эти инструкции в обратном порядке. Нанесите новый клей при необходимости после очистки соответствующих участков изопропиловым спиртом (>90%).
Сдайте электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
