Замена динамика для разговора Motorola Moto G 5G (2022)

Вставьте инструмент для извлечения SIM-карты или разогнутую скрепку в отверстие рядом с лотком для SIM-карты.

Нажмите, чтобы извлечь лоток.

Извлеките лоток для SIM-карты из телефона.

При повторной установке SIM-карты убедитесь, что она правильно ориентирована в лотке.

Разрядите аккумулятор до 25% или менее и полностью выключите телефон перед началом работ.

Обратите внимание на следующие швы по краю телефона:

Шов экрана: Этот шов разделяет панель дисплея и рамку. Не поддевайте в этом шве.

Шов рамки: Это место, где пластиковая задняя крышка соединяется с остальной частью корпуса. Крепится с помощью пластиковых защёлок. Именно здесь нужно поддевать.

Вставьте инструмент для вскрытия в шов рамки посередине между правым нижним углом телефона и кнопкой питания.

Вставьте вскрывающую пластину в образовавшийся зазор.

Проведите вскрывающей пластиной в сторону правого нижнего угла задней крышки, чтобы освободить защёлки.

При освобождении каждой защёлки Вы услышите и почувствуете щелчок.

Не проводите вскрывающей пластиной вблизи кнопок питания и громкости.

Продолжайте проводить вскрывающей пластиной к левому нижнему углу, чтобы открыть нижний край задней крышки.

Проведите вскрывающей пластиной к левому верхнему углу, чтобы открыть левую сторону задней крышки.

Проведите пластиной вокруг левого верхнего угла и вдоль верхнего края, чтобы освободить защёлки.

Проведите пластиной вокруг правого верхнего угла, чтобы освободить последние защёлки, удерживающие заднюю крышку.

Остановитесь перед достижением кнопок громкости. Пластина может повредить их кабели.

Пока не пытайтесь полностью снять заднюю крышку, поскольку она всё ещё соединена с рамой кабелем кнопки питания.

Поверните заднюю крышку, как книгу, на себя, чтобы открыть её.

Уложите крышку параллельно раме.

Не скручивайте экран и не отводите его слишком далеко от рамы, чтобы не повредить кабель кнопки питания.

Маленький резиновый рычаг соединяет кнопку питания с её посадочным местом. Будьте осторожны, чтобы не порвать эту деталь.

Используя пинцет или пальцы, отсоедините резиновый рычаг кнопки питания от посадочного места и снимите его.

Теперь у вас в руках задняя крышка.

Отличное время, чтобы протестировать телефон перед окончательной сборкой. Следуйте этому руководству, чтобы выполнить тест аппаратных компонентов. Убедитесь, что телефон полностью выключен перед продолжением работы.

Используйте отвёртку PH00, чтобы выкрутить два винта длиной 3,9 мм, крепящих скобу кабеля кнопки питания.

Пальцами или тупыми пинцетными щипцами снимите скобу с кабеля кнопки питания.

Воспользуйтесь острым концом лопатки, чтобы поддеть и отсоединить разъём переключателя кнопки питания.

Захватите и снимите кнопку питания.

Если Вы используете пинцет, будьте осторожны, чтобы не проколоть аккумулятор — повреждённый аккумулятор может протекать опасные химические вещества или вызвать возгорание.

Используйте крестовую отвёртку, чтобы выкрутить восемь винтов длиной 3,9 мм, крепящих крышку материнской платы.

Вставьте инструмент для вскрытия между нижним левым углом крышки и материнской платой.

Подденьте крышку, чтобы освободить её маленькие защёлки, фиксирующие её в раме.

Не поддевайте около аккумулятора. Используйте выступы на раме для рычага.

Обойдите по периметру, чтобы снять крышку, если она туго сидит.

Возьмитесь за крышку материнской платы и снимите её с телефона.

Если Вы используете пинцет, будьте осторожны, чтобы не проколоть аккумулятор — повреждённый аккумулятор может вытечь и вызвать утечку ядовитых химикатов или возгорание.

Воспользуйтесь заострённым концом лопатки, чтобы поддеть и отключить разъём аккумулятора с прижимным соединением.

Чтобы снова подключить прижимные разъёмы такого типа, аккуратно выровняйте их и надавите на одну сторону, пока она не защёлкнется, затем повторите с другой стороны. Не надавливайте посередине. При неправильной ориентации разъёма контакты могут согнуться, что приведёт к необратимому повреждению.

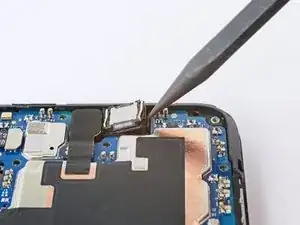

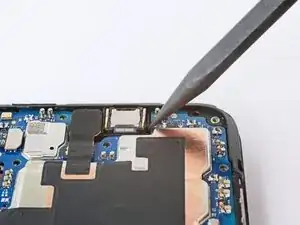

Вставьте кончик лопатки в небольшой зазор в нижней правой части углубления динамика-излучателя.

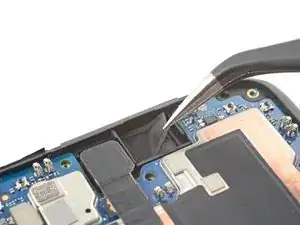

Подденьте и снимите динамик.

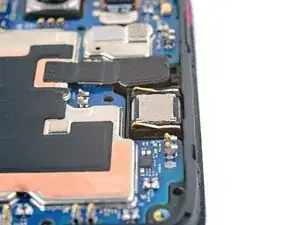

Обратите внимание на ориентацию динамика-излучателя. Убедитесь, что выступающая сторона разъёмов направлена вниз устройства.

Не устанавливайте динамик-излучатель без сетки в раме. При необходимости перенесите сетку со старой детали.
