Замена фронтальной (селфи) камеры Motorola Moto G 5G (2022)

Вставьте инструмент для извлечения SIM-карты или выпрямленную скрепку в отверстие рядом с лотком для SIM-карты.

Нажмите сильно, чтобы извлечь лоток.

Достаньте лоток для SIM-карты из телефона.

При повторной установке SIM-карты убедитесь, что она правильно ориентирована в лотке.

Разрядите батарею до 25% или меньше и полностью выключите телефон перед началом работ.

Обратите внимание на следующие стыки вдоль кромки телефона:

Стык экрана: Этот стык отделяет дисплейную панель от рамки. Не поддевайте устройство в этом стыке.

Стык рамки: Здесь пластиковая задняя крышка соприкасается с остальной частью телефона. Она зафиксирована пластиковыми защелками. Именно здесь следует поддеть.

Вставьте инструмент для вскрытия в стык рамки на полпути между нижним правым углом телефона и кнопкой питания.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Сдвиньте медиатор по направлению к нижнему правому углу задней крышки и освободите защелки.

По мере освобождения каждой защелки вы услышите и почувствуете щелчок.

Не водите медиатором рядом с кнопками питания или громкости.

Продолжайте сдвигать медиатор в направлении нижнего левого угла, чтобы отщелкнуть нижнюю кромку задней крышки.

Сдвиньте медиатор в направлении верхнего левого угла, чтобы отщелкнуть левую сторону задней крышки.

Проведите медиатор вокруг верхнего левого угла и вдоль верхнего края, чтобы освободить защелки.

Проведите медиатор вокруг верхнего правого угла, чтобы освободить последние защелки, фиксирующие заднюю крышку.

Остановитесь до достижения кнопок громкости. Медиатор может повредить их кабели.

Пока не пытайтесь полностью снимать заднюю крышку — она по-прежнему соединена с рамкой кабелем кнопки питания.

Держите лоток для SIM-карты направленным на себя, разверните заднюю крышку в сторону, как книгу.

Положите крышку параллельно рамке.

Не скручивайте экран и не отводите его слишком далеко от рамки, чтобы не повредить кабель кнопки питания.

Маленькая резиновая тягa соединяет кнопку питания с её гнездом. Будьте осторожны, чтобы не порвать этот элемент.

Используйте пинцет или пальцы, чтобы отстегнуть резиновую тягу кнопки питания из её гнезда и снять её.

Теперь у вас осталась только задняя крышка.

Это хорошее место, чтобы протестировать телефон перед окончательной сборкой. Следуйте этому руководству, чтобы выполнить аппаратный тест. Обязательно полностью выключите телефон перед продолжением работ.

Отверткой PH00 отвинтите два винта длиной 3.9 мм, фиксирующие скобу кабеля кнопки питания.

Возьмите скобу кабеля кнопки питания пальцами или тупым пинцетом и снимите её.

Острым концом лопатки подденьте и отсоедините контакт срабатывания кнопки питания.

Возьмите и снимите кнопку питания.

Если вы пользуетесь пинцетом, будьте осторожны, чтобы не проколоть батарею — прокол может привести к утечке опасных химикатов или возгоранию.

Отверткой Phillips снимите восемь винтов длиной 3.9 мм, фиксирующих крышку платы.

Вставьте медиатор для вскрытия между нижним левым углом крышки и платой.

Подденьте, чтобы освободить маленькие защёлки крышки, удерживающие её в рамке.

Не поддёргивайте против аккумулятора. Используйте выступы в рамке как точку опоры.

Продвигайтесь по периметру, чтобы освободить крышку, если она застряла.

Схватите и снимите крышку платы с телефона.

Если вы используете пинцет, следите, чтобы не проколоть аккумулятор — проколотый аккумулятор может протечь опасными химикатами или загореться.

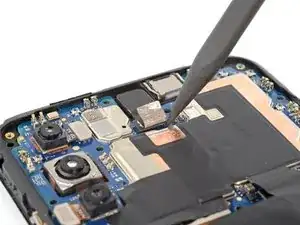

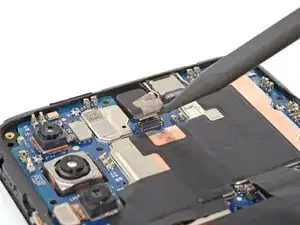

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить штыревой разъём аккумулятора.

Чтобы повторно подключить штыревые разъёмы типа этого, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если разъём окажется смещён, контакты могут выгнуться, что приведёт к необратимому повреждению.

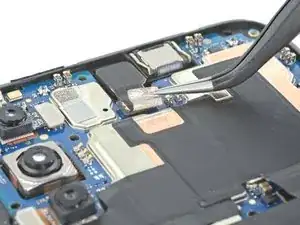

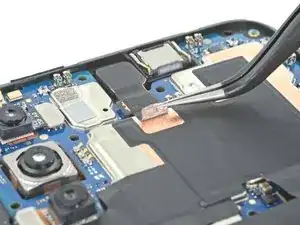

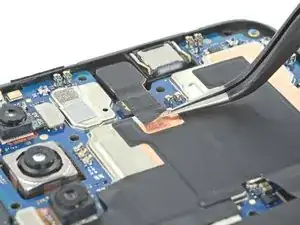

Отклейте ленту, соединяющую фронтальную камеру и плату.

Если ленту трудно отодрать, нагрейте iOpener и приложите его к ленте на 60 секунд.

Используйте наконечник лопатки, чтобы поддеть и отсоединить штыревой разъём фронтальной камеры.

Схватите и снимите фронтальную камеру с платы.
