Замена макро-камеры Motorola Moto G 5G (2022)

Вставьте инструмент для извлечения SIM-карты или выпрямленную скрепку в отверстие рядом с лотком для SIM-карты.

Нажмите сильно, чтобы извлечь лоток.

Удалите лоток для SIM-карты из телефона.

При повторной установке SIM-карты убедитесь, что она находится в правильной ориентации внутри лотка.

Разрядите батарею до 25% или ниже и полностью выключите телефон, прежде чем начинать.

Обратите внимание на следующие швы вдоль края телефона:

Шов экрана: Этот шов отделяет дисплей от рамки. Не поддевайте этот шов.

Шов рамки: Здесь пластиковая задняя крышка соединяется с остальной частью телефона. Она удерживается на месте пластиковыми зажимами. Именно здесь следует поддевать.

Вставьте открывающий инструмент в шов рамки на полпути между нижним правым углом телефона и кнопкой питания.

Вставьте открывающий инструмент в образовавшийся зазор.

Продовжайте движение открывающего инструмента к нижнему правому углу задней крышки и освобождайте зажимы.

При каждом освобождении зажима вы услышите и почувствуете щелчок.

Не двигайте открывающий инструмент близко к кнопкам питания или громкости.

Продолжайте двигать открывающий инструмент к нижнему левому углу, чтобы освободить нижний край задней крышки.

Сдвигайте ваш открывающий инструмент к верхнему левому углу, чтобы освободить левую сторону задней крышки.

Проведите инструментом вокруг верхнего левого угла и вдоль верхнего края, чтобы освободить зажимы.

Проведите вашим открывающим инструментом вокруг верхнего правого угла, чтобы освободить последние зажимы, удерживающие заднюю крышку.

Остановитесь перед кнопками громкости. Ваш инструмент может повредить их кабели.

Не пытайтесь полностью снять заднюю крышку, так как она все еще подключена к рамке кабелем кнопки питания.

С лотком для SIM-карты, обращенным к вам, откройте заднюю крышку, отводя ее от себя, как будто вы открываете книгу.

Установите крышку параллельно рамке.

Не поворачивайте экран и не отводите его слишком далеко от рамки, чтобы не повредить кабель кнопки питания.

Небольшая резиновая деталь соединяет кнопку питания с ее углублением. Будьте осторожны, чтобы не порвать эту деталь.

Используйте пинцет или пальцы, чтобы отсоединить резиновую деталь кнопки питания от углубления и удалить ее.

Теперь у вас осталась только задняя крышка.

Это хорошая точка для тестирования вашего телефона перед финальной сборкой. Следуйте этому руководству, чтобы провести тест на аппаратное обеспечение. Убедитесь, что вы полностью выключили телефон перед продолжением работы.

Используйте отвертку PH00, чтобы удалить два винта длиной 3.9 мм, фиксирующие крепление кабеля кнопки питания.

Используйте пальцы или тупоконечные пинцеты, чтобы захватить и удалить крепление с кабеля кнопки питания.

Используйте наконечник лопатки, чтобы поддеть и отсоединить соединитель кнопки питания.

Захватите и удалите кнопку питания.

Если вы используете пинцет, будьте осторожны, чтобы не проколоть батарею - пробитая батарея может пропустить опасные химикаты или вызвать пожар.

Используйте отвертку с крестообразным наконечником, чтобы удалить восемь винтов длиной 3.9 мм, фиксирующих крышку материнской платы.

Вставьте открывающую лопатку между нижним левым углом крышки и материнской платой.

Подденьте для освобождения небольших зажимов крышки, удерживающих её на раме.

Не поддевайте против батареи. Используйте выступы на раме для рычага.

Обходите по периметру, чтобы освободить крышку, если она кажется зажатой.

Схватите и снимите крышку материнской платы с телефона.

Если вы используете пинцет, будьте осторожны, чтобы не проколоть батарею — проколотая батарея может подтекать опасные химикаты или вызвать пожар.

Используйте заостренный конец лопатки, чтобы поддеть и отключить пресс-коннектор батареи.

Чтобы снова подключить пресс-коннекторы такого рода, осторожно выровняйте и нажмите на одну сторону, пока она не щелкнет на месте, затем повторите на другой стороне. Не нажимайте на середину. Если коннектор неправильно выровнен, контакты могут изогнуться, что приведет к постоянному повреждению.

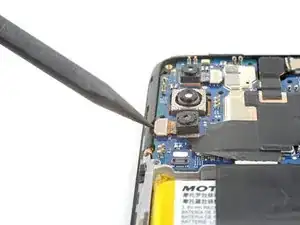

Используйте заостренный конец лопатки, чтобы поддеть и отключить пресс-коннектор макрокамеры.

Камера может выпасть из материнской платы. Работайте медленно, чтобы не потерять её.

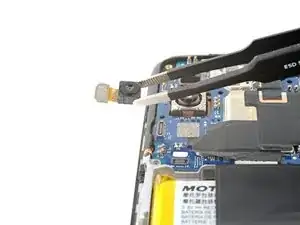

Схватите и снимите камеру.
