Замена экрана Motorola Moto G 5G (2022)

В этом руководстве показано, как заменить экран в вашем Motorola Moto G 2022 года на оригинальную запчасть Motorola.

Перед началом загрузите приложение Software Fix, чтобы создать резервную копию устройства и диагностировать, связана ли проблема с программным или аппаратным обеспечением.

Примечание: Эта процедура предназначена для экрана, уже установленного в новую рамку (также называется шасси). Вам потребуется пересадить все внутренности телефона в новый экран. Если вы заменяете только сенсорную панель, следуйте этому руководству.

Шаг 1

Вставьте инструмент для извлечения SIM-карты или выпрямлённую скрепку в отверстие рядом с лотком для SIM-карты.

Нажмите с усилием, чтобы извлечь лоток.

Шаг 2

Снимите лоток для SIM-карты с телефона.

При вставке SIM-карты убедитесь, что она правильно ориентирована внутри лотка.

Шаг 3

Разрядите аккумулятор до 25% или меньше и полностью выключите телефон перед началом работы.

Обратите внимание на следующие швы по краю телефона:

Шов экрана: Этот шов отделяет дисплейную панель от рамки. Не поддёргивайте этот шов.

Шов облицовки: Здесь пластиковая задняя панель соединяется с остальной частью телефона. Она держится на пластиковых защёлках. Именно здесь следует поддевать.

Шаг 4

Вставьте инструмент для открытия в шов облицовки на полпути между нижним правым углом телефона и кнопкой питания.

Вставьте пластиковую лопатку в образовавшийся зазор.

Шаг 5

Сдвиньте пластиковую лопатку в сторону нижнего правого угла задней панели и освободите защёлки.

При отпускании каждой защёлки вы услышите и почувствуете щелчок.

Не проводите лопаткой рядом с кнопкой питания или кнопками громкости.

Шаг 6

Продолжайте сдвигать лопатку в направлении нижнего левого угла, чтобы отщёлкнуть нижний край задней панели.

Шаг 7

Сдвиньте лопатку в сторону верхнего левого угла, чтобы отщёлкнуть левую сторону задней панели.

Шаг 8

Проведите лопатку вокруг верхнего левого угла и вдоль верхнего края, чтобы освободить защёлки.

Шаг 9

Проведите лопатку вокруг верхнего правого угла, чтобы освободить последние защёлки, крепящие заднюю панель.

Остановитесь, не доходя до кнопок громкости. Ваша лопатка может повредить их кабели.

Шаг 10

Не пытайтесь полностью снять заднюю панель — она всё ещё подключена к рамке кабелем кнопки питания.

Разместите телефон так, чтобы слот для SIM-карты был обращён к вам, и откройте заднюю панель как книгу, откинув её от себя.

Зафиксируйте панель параллельно рамке.

Не выворачивайте экран и не отводите его слишком далеко от рамки, чтобы не повредить кабель кнопки питания.

Шаг 11

К маленькой резиновой тяге прикреплена кнопка питания в её гнезде. Будьте осторожны, чтобы не порвать этот элемент.

Используйте пинцет или пальцы, чтобы отцепить резиновую тягу кнопки питания от гнезда и снять её.

Шаг 12

Теперь у вас осталась задняя панель.

Это подходящий момент, чтобы протестировать телефон перед окончательной сборкой. Следуйте этому руководству для выполнения аппаратного теста. Обязательно полностью выключите телефон перед продолжением работы.

Шаг 13

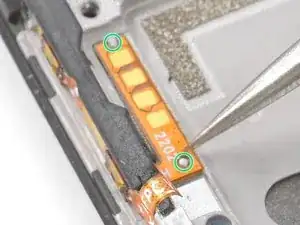

Используйте крестовую отвертку PH00, чтобы вынуть два винта длиной 3,9 мм, крепящие кронштейн кабеля кнопки питания.

Шаг 14

Используйте пальцы или тупоконечный пинцет, чтобы захватить и снять кронштейн с кабеля кнопки питания.

Шаг 15

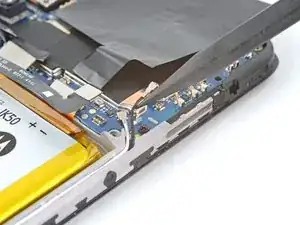

Используйте острый конец лопатки, чтобы поддеть и отсоединить коннектор нажатия кнопки питания.

Шаг 16

Схватите и снимите кнопку питания.

Если вы используете пинцет, будьте осторожны, чтобы не проткнуть аккумулятор — проколотый аккумулятор может протечь опасными химикатами или воспламениться.

Шаг 17

Используйте крестовую отвертку, чтобы вынуть восемь винтов длиной 3,9 мм, крепящих крышку материнской платы.

Шаг 18

Вставьте медиатор для вскрытия между нижним левым углом крышки и платой.

Подденьте, чтобы освободить небольшие защёлки крышки, фиксирующие её на рамке.

Не поддевайте вблизи аккумулятора. Используйте выступы на рамке как опору.

Продвигайтесь по периметру, чтобы освободить крышку, если она заедает.

Шаг 19

Возьмите крышку платы и снимите её с телефона.

Если вы используете пинцет, будьте осторожны, чтобы не проколоть аккумулятор — проколотый аккумулятор может протечь опасными химикатами или загореться.

Шаг 20

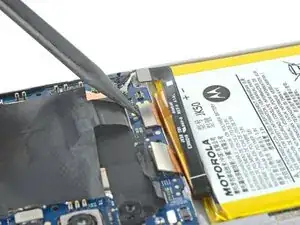

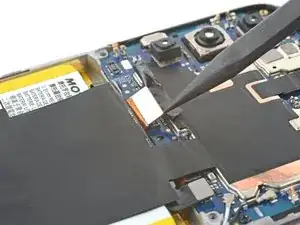

Используйте острый конец лопатки, чтобы поддеть и отключить нажимной разъём аккумулятора.

Чтобы заново подключить такие нажимные разъёмы, аккуратно совместите и надавите с одной стороны до щёлчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты можно погнуть, что приведёт к необратимому повреждению.

Шаг 21

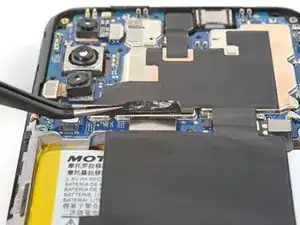

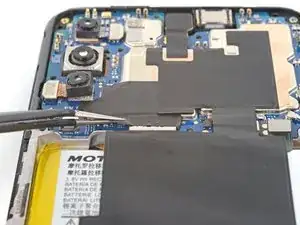

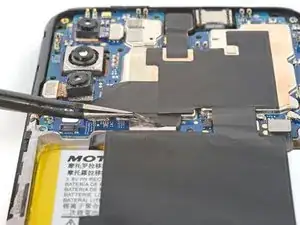

Снимите ленту с разъёма дисплея.

Если вы используете пинцет, соблюдайте осторожность, чтобы не повредить аккумулятор.

Если ленту трудно снять, нагрейте iOpener и приложите его к ленте на 60 секунд.

Шаг 22

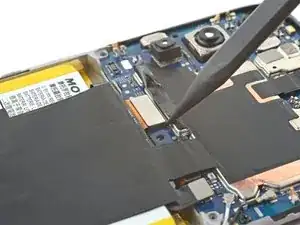

Используйте острый конец лопатки, чтобы поддеть и отключить нажимной разъём экрана.

Шаг 23

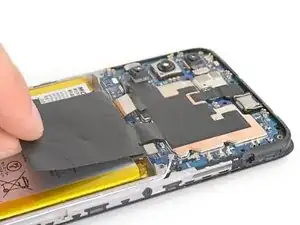

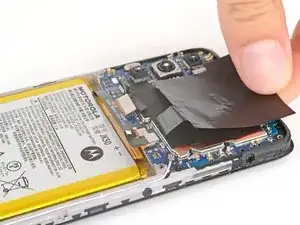

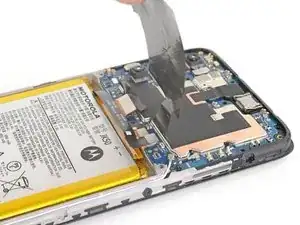

Отогните графитовую теплоизоляционную плёнку от аккумулятора, чтобы открыть нижнюю часть платы.

Шаг 24

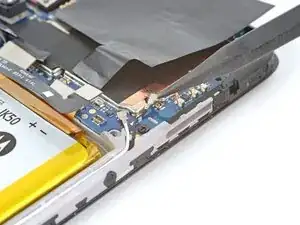

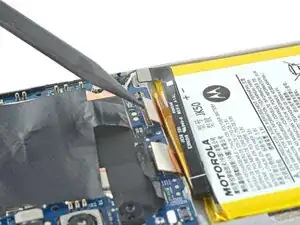

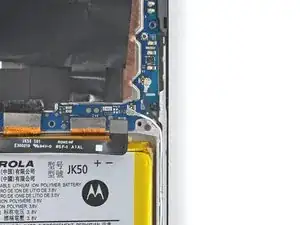

Используйте острый конец лопатки, чтобы поддеть и отключить нажимной разъём кабеля платы.

Шаг 25

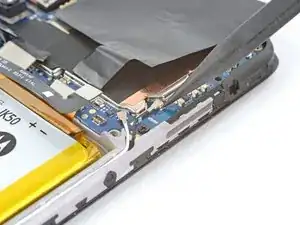

Используйте острый конец лопатки, чтобы поддеть и отключить головку чёрного антенного кабеля.

Подденьте только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

Освободите кабель из зажима под головкой разъёма.

При сборке эти разъёмы могут быть трудными для подключения. Удерживайте разъём на месте над гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться.

При сборке убедитесь, что кабель закреплён в зажиме под головкой разъёма.

Шаг 26

Повторите предыдущий шаг для белого антенного кабеля.

Шаг 27

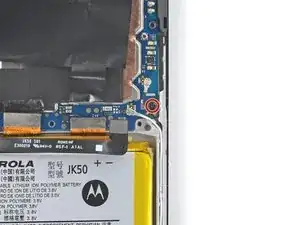

Отвинтите 2,9 мм винт в нижнем правом углу платы с помощью крестообразной отвертки.

Шаг 28

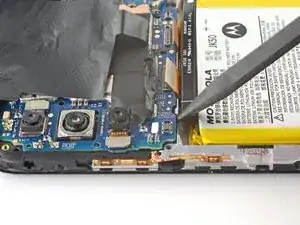

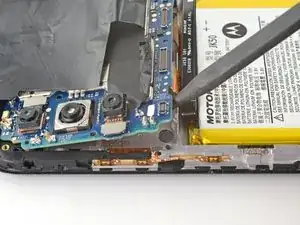

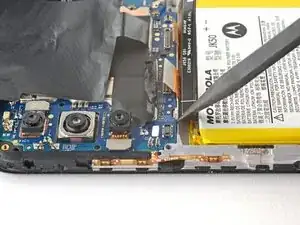

Вставьте острый конец лопатки между нижним левым краем платы и рамкой.

Поднимите вверх за этот нижний край, чтобы освободить плату из рамки.

Не поддевайте вблизи аккумулятора. Используйте выступы на рамке как опору.

Шаг 29

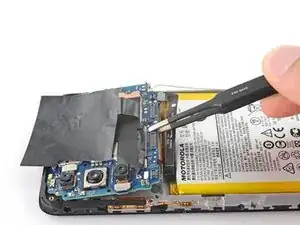

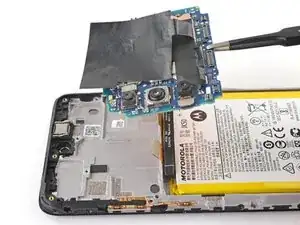

Возьмите плату за нижний край и поднимите её из гнезда.

Следите, чтобы свободные кабели не зацепились за плату при её извлечении.

Шаг 30

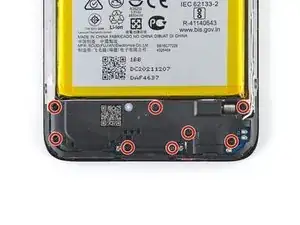

Отвинтите восемь винтов длиной 4 мм с крышки динамика с помощью крестообразной отвертки.

Шаг 31

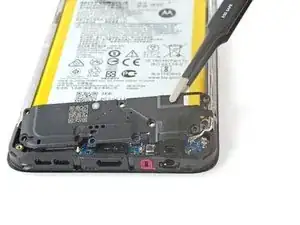

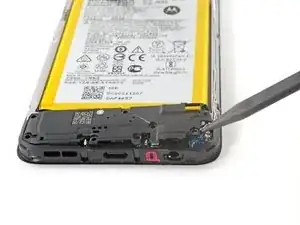

Вставьте острый конец лопатки под нижний правый угол крышки динамика.

Подденьте крышку вверх, пока она не освободится из гнезда.

Если крышка застряла, используйте медиатор для вскрытия, чтобы поддеть по периметру крышки.

Шаг 32

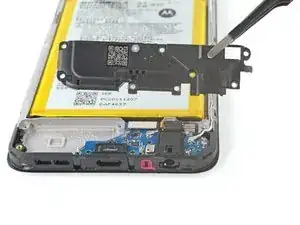

Возьмите крышку динамика и поднимите её из рамки.

Шаг 33

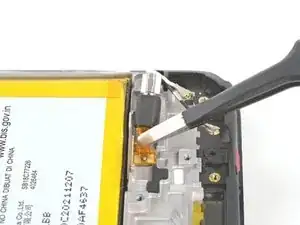

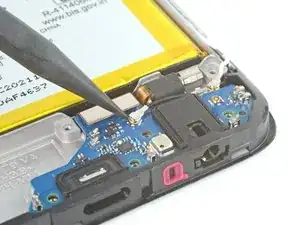

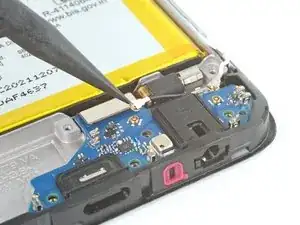

Используйте острый конец лопатки, чтобы поддеть и отключить головку белого антенного кабеля.

Подденьте только металлическую головку разъёма. По возможности избегайте подъёма самого кабеля.

При сборке эти разъёмы могут быть трудными для подключения. Удерживайте разъём на месте над гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться.

Шаг 34

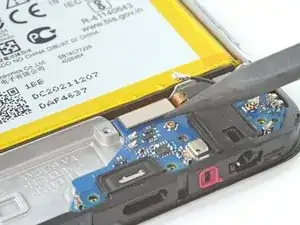

Подденьте и отключите головку чёрного антенного кабеля.

Освободите кабель из его заземляющего зажима в верхнем правом углу дочерней платы.

При сборке убедитесь, что металлическая полоска кабеля подключена к заземляющему зажиму на дочерней плате.

Шаг 35

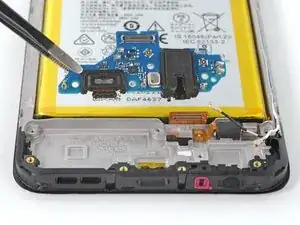

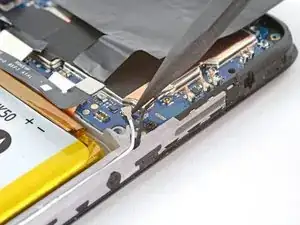

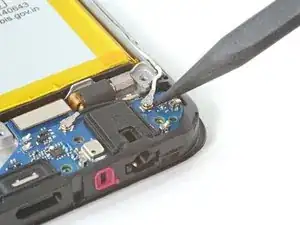

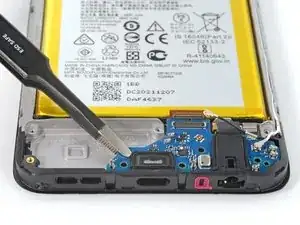

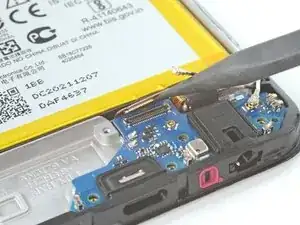

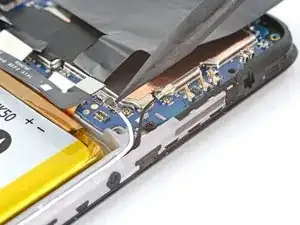

Используйте заострённый конец лопатки, чтобы поддеть и отсоединить штекер кабеля платы с защёлкой.

Шаг 36

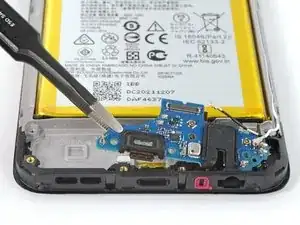

Возьмите дочернюю плату за её левый край и извлеките из корпуса.

Отключённые кабели могут зацепиться за дочернюю плату. Уберите кабели в сторону при подъёме платы.

Шаг 37

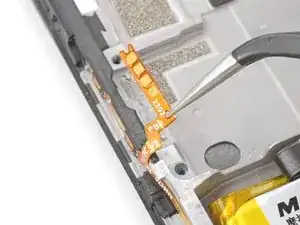

Гибкий кабель вибромотора очень хрупкий. Работайте медленно, чтобы не порвать кабель.

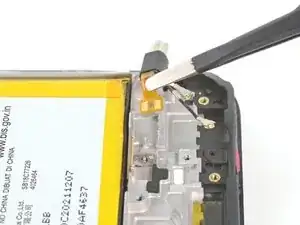

Используйте заострённый конец лопатки или пинцет, чтобы отлепить кабель вибромотора от корпуса.

Если кабель прилипает, используйте нагретый iOpener, фен или тепловую пушку, чтобы размягчить клей.

Осторожно: не перегревайте аккумулятор и окружающие компоненты.

Снимите вибромотор с корпуса.

Перед установкой в корпус нанесите на вибромотор новый клей.

Шаг 38

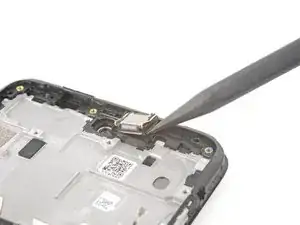

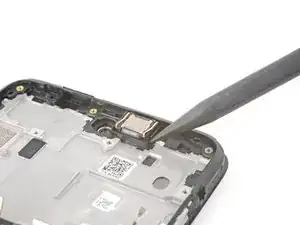

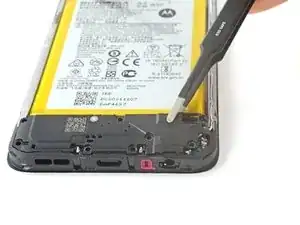

Вставьте наконечник лопатки в небольшой зазор в правом нижнем углу посадочного места динамика слухового телефона.

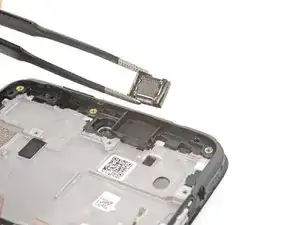

Подденьте динамик и извлеките его.

При сборке убедитесь, что приподнятые стороны разъёмов направлены вниз по устройству.

Шаг 39

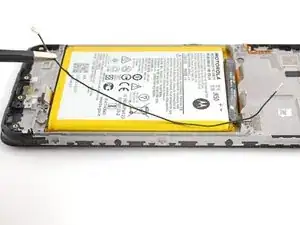

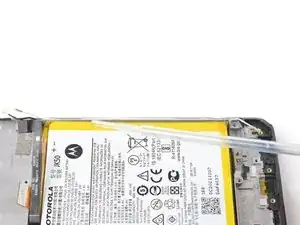

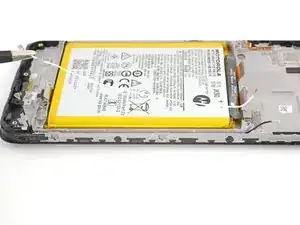

Схватите и извлеките белый антенный кабель из его посадочного места в корпусе.

Шаг 40

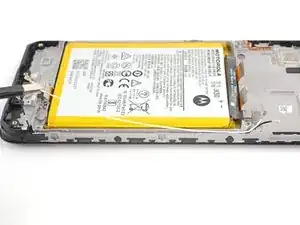

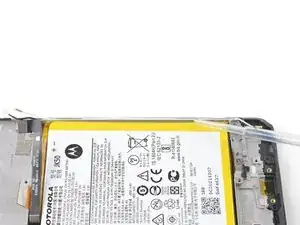

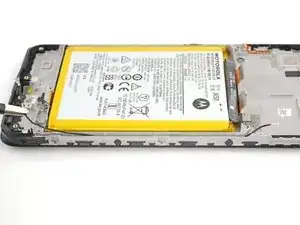

Схватите и извлеките чёрный антенный кабель из корпуса.

Шаг 41

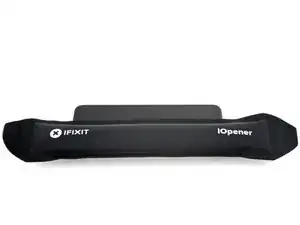

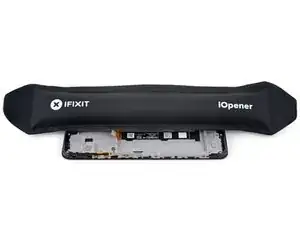

Нагрейте iOpener и приложите его к левому краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или тёплую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Шаг 42

Кроме того, вы можете использовать высококонцентрированный изопропиловый спирт (свыше 90%), чтобы дополнительно ослабить клей, фиксирующий аккумулятор.

Нанесите изопропиловый спирт в зазоры между боками аккумулятора и корпусом.

Шаг 43

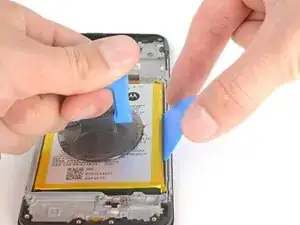

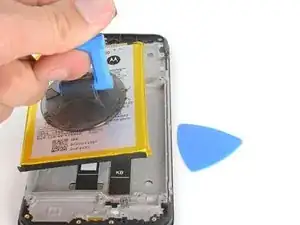

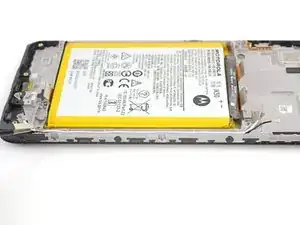

Прикрепите присоску к аккумулятору как можно ближе к центру правого края.

Вставьте медиатор между правым краем аккумулятора и корпусом.

Потяните за присоску и подденьте аккумулятор вверх.

Не применяйте чрезмерную силу к аккумулятору. Достаточно медленного и равномерного давления, чтобы освободить его из корпуса.

Если первый медиатор не даёт достаточного рычага, используйте два медиатора рядом друг с другом.

Извлеките аккумулятор из корпуса.

Не устанавливайте снова повреждённый или деформированный аккумулятор — это представляет опасность.

Используйте это руководство для установки аккумулятора с клеевыми полосками на заказ, или это руководство для установки аккумулятора с клеевой плёнкой.

Шаг 44

Если вы повторно используете старый аккумулятор, пропустите этот шаг.

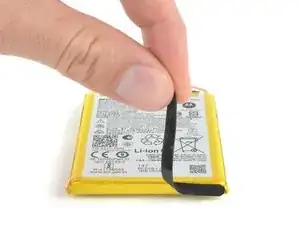

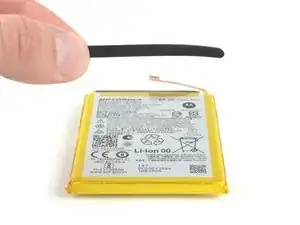

Отклейте и снимите поролоновую ленту с нижней части аккумулятора.

Нанесите поролоновую ленту на новый аккумулятор.

Шаг 45

Нагрейте iOpener и приложите его к кабелю платы на две минуты.

Можно также использовать фен, тепловую пушку или тёплую пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей чувствителен к нагреву.

Шаг 46

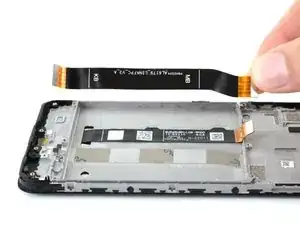

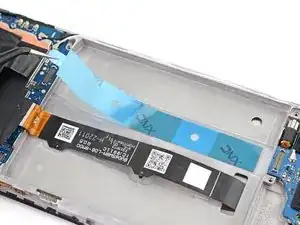

Отлепите и снимите кабель платы с корпуса.

Шаг 47

При сборке при необходимости нанесите новый клей.

Поместите липкую сторону клея на корпус и снимите синюю защитную плёнку.

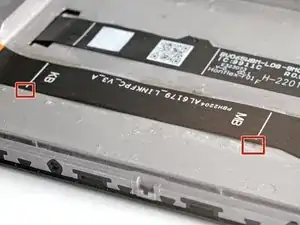

В корпусе есть очень маленькие выемки для позиционирования ленточного кабеля платы.

Чтобы установить кабель платы, совместите белые линии на кабеле с этими выемками в корпусе.

Шаг 48

Следуйте оставшимся шагам, чтобы подготовить новый экран к сборке.

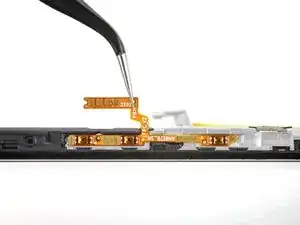

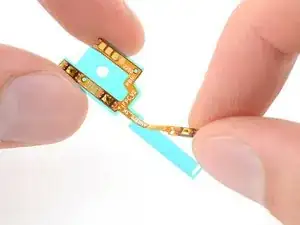

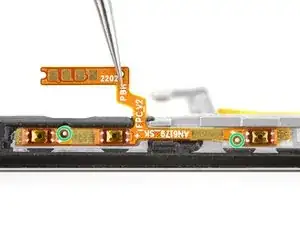

Отлепите ленточный кабель боковых кнопок от клеевой подложки.

Шаг 49

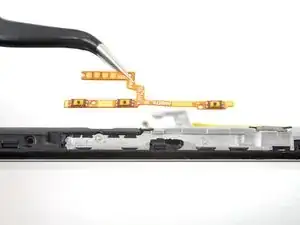

Разместите длинный конец ленточного кабеля боковых кнопок вдоль левого края корпуса.

Используйте направляющие штифты для позиционирования кабеля.

Прижмите кабель по всей длине, чтобы приклеить его к корпусу.

Шаг 50

Подогните короткий конец кабеля боковой кнопки через край рамки.

Используйте направляющие штифты для размещения кабеля на рамке.

Прижмите кабель вдоль его длины, чтобы он приклеился к рамке.

Шаг 51

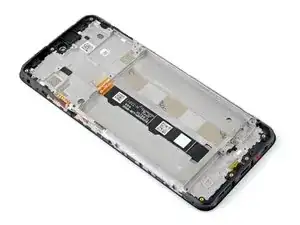

Ваш новый экран теперь подготовлен к сборке.

Заключение

Сравните новую заменяющую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить клейкие основания с новой детали перед установкой.

Для сборки устройства выполните эти инструкции в обратном порядке. Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

Отнесите электронные отходы в перерабатывающую организацию, сертифицированную по стандартам R2 или e-Stewards.

Ремонт прошёл неудачно? Попробуйте простую диагностику или обратитесь за помощью к нашему сообществу Answers.

Перевод руководства с ifixit.com
