Замена камеры глубины Motorola Moto G 5G (2022)

Вставьте инструмент для извлечения SIM-карты или распрямленную скрепку в отверстие рядом с лотком для SIM-карты.

Нажмите сильно, чтобы извлечь лоток.

Извлеките лоток для SIM-карты из телефона.

При повторной установке SIM-карты убедитесь, что она находится в правильной ориентации в лотке.

Разрядите батарею до 25% или ниже и полностью выключите телефон перед началом работы.

Обратите внимание на следующие швы вдоль края телефона:

Шов экрана: Этот шов отделяет панель дисплея от рамки. Не поддегайте в этом месте.

Шов окантовки: Здесь пластиковая задняя крышка соприкасается с остальной частью телефона. Она держится пластиковыми защёлками. Здесь следует поддеть.

Вставьте инструмент для открывания в шов окантовки на полпути между нижним правым углом телефона и кнопкой питания.

Вставьте медиатор для открывания в образовавшийся зазор.

Проведите медиатором по направлению к нижнему правому углу задней крышки, чтобы отщёлкнуть защёлки.

По мере выхода каждой защёлки вы услышите и почувствуете щелчок.

Не проводите медиатором рядом с кнопками питания или громкости.

Продолжайте вести медиатор влево в направлении нижнего левого угла, чтобы отщёлкнуть нижнюю кромку задней крышки.

Проведите медиатором по направлению к верхнему левому углу, чтобы отщёлкнуть левую сторону задней крышки.

Проведите медиатором вокруг верхнего левого угла и вдоль верхнего края, чтобы освободить защёлки.

Проведите медиатором вокруг верхнего правого угла, чтобы освободить последние защёлки, фиксирующие заднюю крышку.

Остановитесь до того, как доберётесь до кнопок громкости. Ваш медиатор может повредить их кабели.

Не пытайтесь полностью снять заднюю крышку — она всё ещё соединена с рамкой кабелем кнопки питания.

Слот для SIM-карты, обращённый к вам, откиньте заднюю крышку от себя, как при открывании книги.

Разместите крышку параллельно рамке.

Не выворачивайте экран и не отдаляйте его слишком далеко от рамки, чтобы не повредить кабель кнопки питания.

Кнопка питания соединена с гнездом через небольшую резиновую перемычку. Будьте осторожны, чтобы не порвать её.

Используйте пинцет или пальцы, чтобы отстегнуть резиновую перемычку кнопки питания от её гнезда и снять её.

Теперь у вас остаётся только задняя крышка.

Это хорошая точка для тестирования телефона перед тем, как закрыть его. Следуйте этому руководству для выполнения аппаратного теста. Перед продолжением убедитесь, что телефон снова полностью выключен.

Отверткой PH00 отвинтите два винта длиной 3.9 мм, фиксирующие кронштейн кабеля кнопки питания.

Пальцами или тупоконечным пинцетом захватите и снимите кронштейн с кабеля кнопки питания.

Остроконечным концом лопатки подденьте и отсоедините коннектор нажатия кнопки питания.

Снимите кнопку питания.

Если вы используете пинцет, следите, чтобы не проколоть аккумулятор — проколотый аккумулятор может протечь опасными веществами или вызвать пожар.

Отвинтите восемь винтов длиной 3.9 мм, фиксирующих крышку материнской платы, крестовой отверткой.

Вставьте медиатор для раскрытия между нижним левым углом крышки и платой.

Подденьте, чтобы освободить мелкие защёлки крышки, фиксирующие её в рамке.

Не поддевать у батареи. Используйте выступы в рамке как упор.

Продвигайтесь по периметру, чтобы освободить крышку, если она застряла.

Возьмите и снимите крышку платы с телефона.

Если вы используете пинцет, не проколите батарею — проколотая батарея может протечь опасными химическими веществами или загореться.

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор батареи.

Чтобы снова подключить пресс-коннекторы такого типа, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите для другой стороны. Не надавливайте посередине. При смещении коннектора контакты могут погнуться и получить необратимое повреждение.

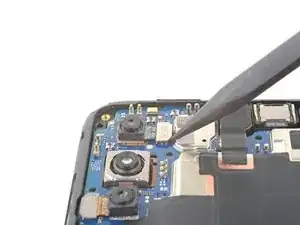

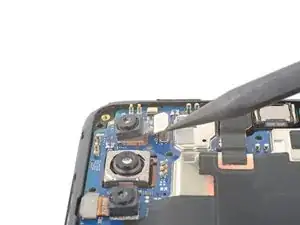

Используйте заострённый конец лопатки, чтобы поддеть и отключить пресс-коннектор камеры глубины.

Камера может выпасть из платы. Работайте медленно, чтобы не потерять её.

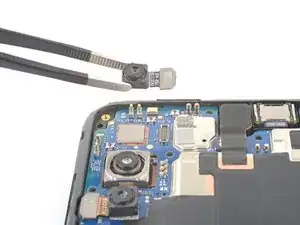

Возьмите и снимите камеру.
