Замена динамика разговорного канала iPhone 3G

Если стекло дисплея треснуло, ограничьте дальнейшее разрушение и предотвратите травмы при ремонте, заклеив стекло.

Наложите полосы прозрачной упаковочной ленты внахлест на экран iPhone, пока вся передняя часть не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут высыпаться во время ремонта.

Выверните два винта Phillips #00 с конца iPhone, где расположен док-коннектор.

Снимите металлическую ручку с присоски. Проще и безопаснее держать основание присоски, а не металлическую ручку.

Будьте очень осторожны при открывании iPhone, чтобы не перерезать кабели под дисплеем.

Между серебристой передней рамкой и чёрным блоком дисплея находится резиновый уплотнитель. Для отделения блока дисплея потребуется небольшое усилие.

Используйте маленькую присоску рядом с кнопкой Home, чтобы аккуратно приподнять нижнюю часть блока дисплея iPhone.

Если блок дисплея слишком повреждён и присоска не держится, можно использовать ленту с сильным клеем, например армированную ленту.

Блок дисплея всё ещё соединён с iPhone несколькими кабелями, поэтому пока не пытайтесь полностью его снять.

Поверните блок дисплея вверх до угла примерно 45 градусов.

Продолжайте удерживать блок дисплея одной рукой, а другой рукой и медиатором отсоедините чёрный ленточный кабель, обозначенный «1».

Поверните блок дисплея вверх до примерно вертикального положения. Это упростит доступ для отсоединения оставшихся кабелей.

Используйте медиатор, чтобы отсоединить чёрный ленточный кабель, обозначенный «2».

Используйте медиатор, чтобы отогнуть вверх чёрный пластиковый язычок, удерживающий оставшийся ленточный кабель. Язычок повернётся вверх на 90 градусов, освобождая кабель.

Язычок очень хрупкий, поэтому будьте осторожны при его откидывании вверх для разблокировки кабеля и вниз для блокировки.

На некоторых моделях iPhone пластиковый язычок может быть белым (вместо чёрного).

Вытяните ленточный кабель из разъёма и снимите блок дисплея с iPhone.

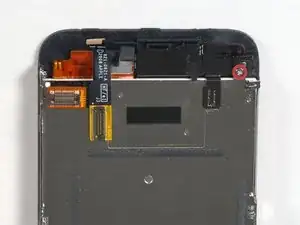

Выверните один винт Phillips #00 из угла блока дисплея.

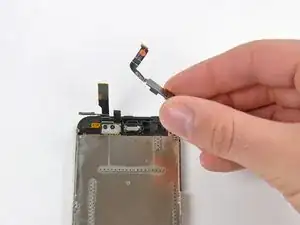

Используйте плоский конец медиатора, чтобы поддеть правую сторону корпуса крышки динамика разговорного канала.

Не пытайтесь полностью оторвать корпус, так как он всё ещё закреплён в двух точках.

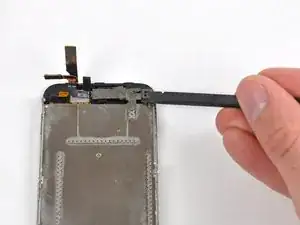

Поверните медиатор и используйте заострённую сторону, чтобы отщёлкнуть два защёлкивающих фиксатора вверху корпуса.

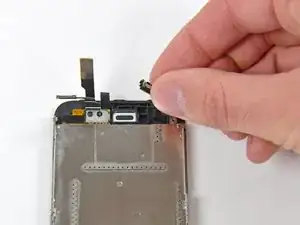

После отсоединения защёлок поднимите корпус крышки с устройства.

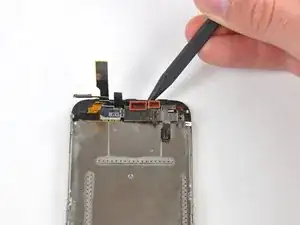

Вставьте заострённый конец медиатора в паз под верхним правым углом разговорного динамика и аккуратно подденьте вверх.

Будьте осторожны: верхняя часть динамика легко отделяется от нижней, что может привести к разматыванию катушки внутри. Убедитесь, что вы поднимаете весь узел целиком.

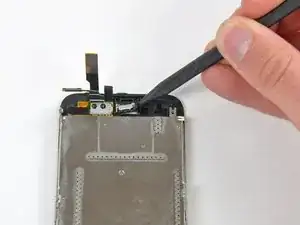

Поднимите разговорный динамик и извлеките его из устройства.
