Замена кнопки «Домой» iPhone 5s

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Снимите два 3,9 мм винта Pentalobe с каждой стороны разъёма Lightning.

Если стекло дисплея треснуто, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя панель не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла, которые могут оторваться во время ремонта.

В следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, вы должны поднимать весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первой фотографии, вставьте пластиковый инструмент для вскрытия между пластиковой рамкой и металлическим корпусом телефона, чтобы отжать металлические защёлки из корпуса.

Если вы собираете телефон с отдельно стоящей рамкой дисплея, вы можете поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы удерживать телефон закрытым.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру вскрытия. Если вы не используете Anti-Clamp, пропустите два шага ниже для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край вашего iPhone.

Расположите присоски ближе к нижнему краю iPhone чуть выше кнопки «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в выбранной области.

Если поверхность iPhone слишком скользкая для надежного удержания Anti-Clamp, вы можете использовать прилагаемую липкую подушку, чтобы создать более сцепляющую поверхность.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски и выровняйте рычаги.

Вставьте медиатор под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, поверните ручку на четверть оборота.

Не крутите более чем на четверть оборота за раз и подождите несколько секунд между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Если у вас нет Anti-Clamp, используйте одну присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить плотное сцепление.

Передняя панель закреплена защёлками и соединена несколькими гибкими кабелями с остальной частью телефона. Ваша задача — освободить защёлки и открыть телефон только настолько, чтобы отсоединить кабели. Действуйте медленно и осторожно, чтобы избежать повреждений.

Убедитесь, что присоска надежно прикреплена к сборке передней панели рядом с кнопкой «Домой».

Удерживая iPhone одной рукой, потяните за присоску вверх, чтобы слегка отделить конец передней панели возле кнопки «Домой» от заднего корпуса.

С помощью пластикового инструмента для вскрытия аккуратно отожмите края заднего корпуса вниз, отводя их от сборки передней панели, пока вы тянете присоску вверх.

Действуйте спокойно и прилагайте постоянное усилие. Сборка передней панели плотно подогнана и плотнее, чем у большинства других устройств.

Не пытайтесь полностью снять сборку передней панели с заднего корпуса, так как между ними проходят несколько деликатных гибких кабелей.

Потяните за пластиковый выступ, чтобы снять вакуум с присоски.

Снимите присоску с экрана.

Откройте телефон настолько, чтобы обнажить металлическую пластину, закрывающую кабель кнопки «Домой».

Не открывайте телефон слишком широко — вы рискуете повредить кабель кнопки «Домой» или разъем, в который он вставляется. Держите кабель свободным — если он натянут, это слишком далеко.

Только оригинальный узел кнопки «Домой» телефона будет способен работать с функцией Touch ID. Если вы порвёте кабель, установка новой кнопки «Домой» восстановит только обычные функции кнопки, но не функции Touch ID.

Используйте острый кончик лопатки, чтобы отжать пластину и снять её пинцетом.

Следующие два шага относятся к сборке. Пропустите их и продолжайте со Шага 12 до момента обратной сборки.

При обратной сборке необходимо заново установить скобу кабеля Touch ID. Верхняя часть скобы должна сдвинуться между аккумулятором и разъёмом кабеля Touch ID, перед металлической защёлкой. Нижняя часть должна защёлкнуться поверх разъёма.

Сдвиньте верхнюю часть скобы поверх разъёма кабеля Touch ID слева направо.

В качестве альтернативы положите скобу прямо над разъёмом. Кромка со «ножкой» поднимет скобу под небольшим углом, а противоположная кромка должна оказаться между разъёмом кабеля и металлической защёлкой рядом с аккумулятором. Положив край лопатки плоско на скобу, приложите лёгкое давление вниз, чтобы защёлкнуть задние и передние фиксаторы.

При обратной сборке используйте плоский конец лопатки, чтобы защёлкнуть переднюю часть скобы кабеля Touch ID над разъёмом кабеля.

Если скоба не защёлкивается заподлицо, возможно, придётся снять её и снова сдвинуть поверх разъёма кабеля для более точной посадки.

Используйте острый кончик лопатки, чтобы поддеть разъём кабеля кнопки «Домой» и вывести его из гнезда.

Убедитесь, что вы отделяете разъём кабеля от его гнезда, а не поддеваете всё гнездо. Гнездо закреплено собственным приклеенным кабелем, которое можно оторвать, если не быть осторожным.

После освобождения разъёма отведите конец сборки с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона как шарнир.

Откройте дисплей примерно на 90º и оперите его о что‑то, чтобы он оставался в вертикальном положении, пока вы работаете с телефоном.

Добавьте резинку, чтобы надёжно удерживать дисплей на месте во время работы. Это предотвращает чрезмерное натяжение кабелей дисплея.

В крайнем случае можно использовать неоткрытую банку напитка, чтобы подпереть дисплей.

Удалите два винта Phillips #000 длиной 1,6 мм, фиксирующих металлическую скобу разъёма аккумулятора на плате.

Снимите металлическую скобу разъёма аккумулятора с iPhone.

Используйте плоский конец лопатки, чтобы аккуратно поддеть разъём аккумулятора и приподнять его из гнезда на плате.

Будьте очень осторожны: подднимайте только сам разъём аккумулятора, а не гнездо на плате. Если вы подднёте гнездо или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты, фиксирующие скобу кабеля передней панели на плате:

Один винт Phillips #000 длиной 1,7 мм

Один винт Phillips #000 длиной 1,2 мм

Один винт Phillips #000 длиной 1,3 мм

Ещё один винт Phillips #000 длиной 1,7 мм

Один из винтов 1,7 мм плохо притягивается магнитизированной отвёрткой. Будьте осторожны, чтобы не потерять его при выкручивании.

Особенно важно следить за винтами на этом шаге для обратной сборки. Случайная установка винта 1,3 мм или одного из винтов 1,7 мм в нижнее правое отверстие приведёт к серьёзному повреждению платы и невозможности загрузки телефона.

Будьте аккуратны, чтобы не перетянуть винты и не прилагайте чрезмерной силы. Если винты не входят легко при закреплении, возможно, вы используете неправильный размер.

Снимите скобу кабеля сборки передней панели с платы.

Используйте лопатку или ноготь, чтобы отсоединить кабель фронтальной камеры и датчиков.

Убедитесь, что аккумулятор отключён, прежде чем отсоединять или подключать кабель на этом шаге.

Отключите разъём кабеля ЖК‑экрана.

При обратной сборке разъём ЖК‑кабеля может отсоединиться от разъёма. Это может привести к белым линиям или пустому экрану при включении телефона. В этом случае просто снова подключите кабель и перезагрузите телефон. Лучший способ перезагрузки — отключить и снова подключить аккумулятор.

Наконец, отсоедините разъём кабеля дигитайзера.

Снимите сборку передней панели с заднего корпуса.

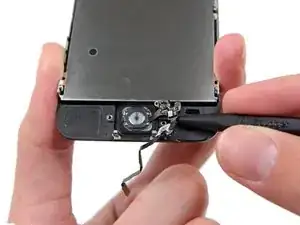

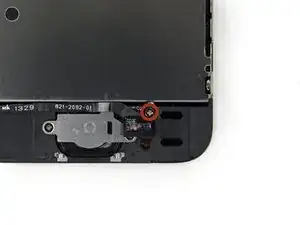

Выверните одну фиксируемую винтом крестовую винт Phillips #000, удерживающий кабель кнопки «Домой».

Фиксируемый винт закреплён на кабеле кнопки «Домой» подпружиненным контактом. При сборке убедитесь, что контакт расположен правильно — на стороне винта, ближайшей к ЖК-экрану.

Если в вашей запасной детали отсутствуют этот фиксируемый винт и подпружиненный контакт, вам потребуется перенести их на новый кабель.

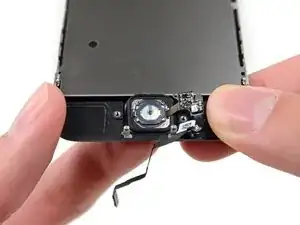

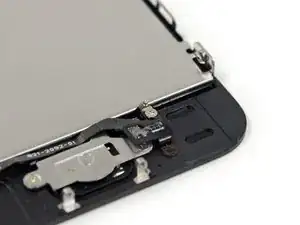

Подогните кабель кнопки «Домой» вниз, чтобы он не мешал кронштейну кнопки «Домой».

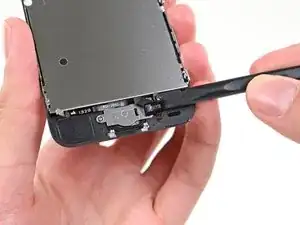

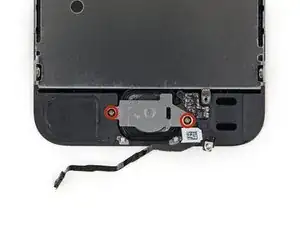

Удалите два винта Phillips #000 длиной 1,4 мм с кронштейна кнопки «Домой».

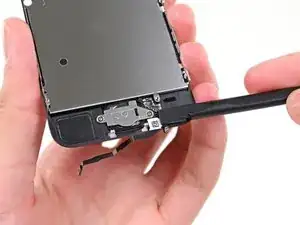

Снимите кронштейн кнопки «Домой» с узла дисплея.

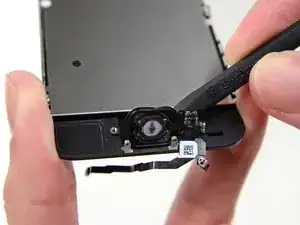

Заведите кончик лопатки под сборку кабеля кнопки «Домой».

Кабель кнопки «Домой» приклеен слабо.

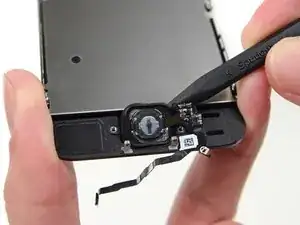

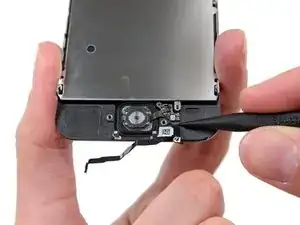

Осторожно подденьте лопаткой кабель, чтобы отделить его от передней панели.

Не извлекайте кнопку «Домой» пока — она всё ещё прикреплена к передней панели.

Если необходимо, снимите ленту, покрывающую кнопку «Домой» на лицевой стороне разбитой передней панели.

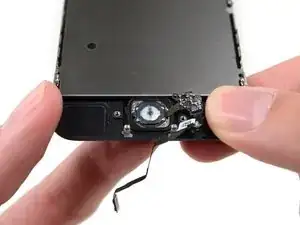

Аккуратно приподнимите верхний левый угол кнопки «Домой» от передней панели.

Не проталкивайте кнопку «Домой» полностью — достаточно освободить угол, чтобы поддеть её лопаткой.

Эта мембрана очень тонкая. Если кажется, что вы можете порвать кнопку, нагрейте и попробуйте снова.

Отклейте кнопку «Домой» до конца, поддев её лопаткой и действуя аккуратно.

Снимите узел кнопки «Домой» с передней панели.

Возможно, потребуется перенести уплотнительную прокладку кнопки «Домой» на вашу запасную сборку кнопки.

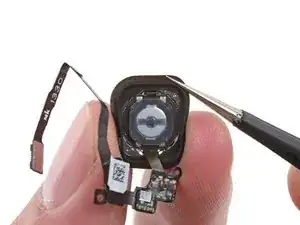

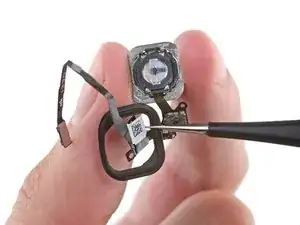

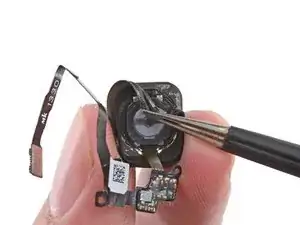

С помощью пинцета осторожно снимите прокладку с кнопки «Домой».

Прокладка очень тонкая; если она начнёт рваться, прекратите снятие и примените нагрев перед продолжением.

Снимите прокладку, продев её с ленты кабеля.

Снятие прокладки с кнопки «Домой» может привести к её растяжению или разрезанию.
